Multi RS19 Solar

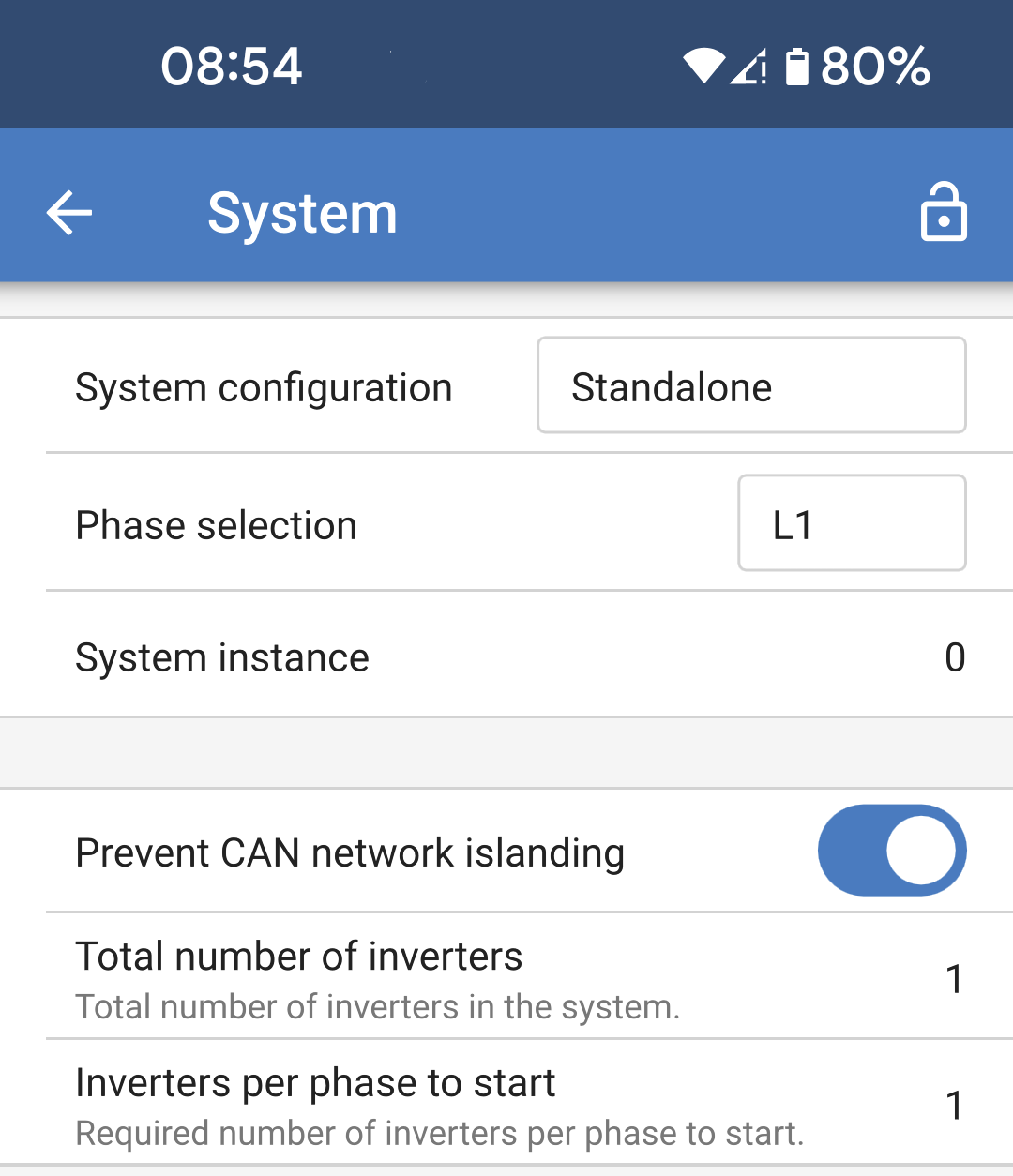

Configurazione del sistema: Selezionare una configurazione autonoma o trifase.

Selezione della fase: Scegliere la fase alla quale deve essere collegato questo Multi RS19 Solar. Ogni Multi RS19 Solar deve essere impostato su una fase diversa, poiché è possibile assegnarne solo uno per fase.

Istanza di sistema: Multi RS19 Solar le unità che hanno la stessa istanza lavorano congiuntamente come gruppo sul lato CA.

Se si modifica l'istanza di sistema, è possibile avere più gruppi di Multi RS19 Solar sullo stesso bus fisico VE.Can che funzionano in modo indipendente. Gruppi diversi non si sincronizzano tra loro.

Prevenire l'isolamento della rete CAN: Attiva il rilevamento dell'isolamento della rete CAN. È attiva l'impostazione predefinita.

Numero totale di inverter: Quest’opzione non è disponibile se l'opzione precedente "Prevenire l'isolamento della rete CAN" non è attiva.

Specificare il numero totale di inverter che compongono il sistema. In un sistema autonomo, il valore sarà 1.

Se la rete CAN è suddivisa in segmenti, questa impostazione si utilizza per determinare il segmento più grande e arrestare quelli più piccoli per evitare che continuino a funzionare da soli e non sincronizzati.

Ne consegue un sistema più affidabile rispetto a quello che si otterrebbe se il segmento più piccolo cercasse di continuare a funzionare da solo non sincronizzato (il che causerebbe sovraccarichi o altri problemi di arresto meno piacevoli, derivanti da un'onda sinusoidale di uscita CA non sincronizzata).

Inverter per fase all'avvio: È il numero minimo di inverter che devono essere presenti per ogni fase all'avvio del sistema. Dato che può esserci un solo Multi RS19 Solar per fase, questo valore deve essere impostato su 1.

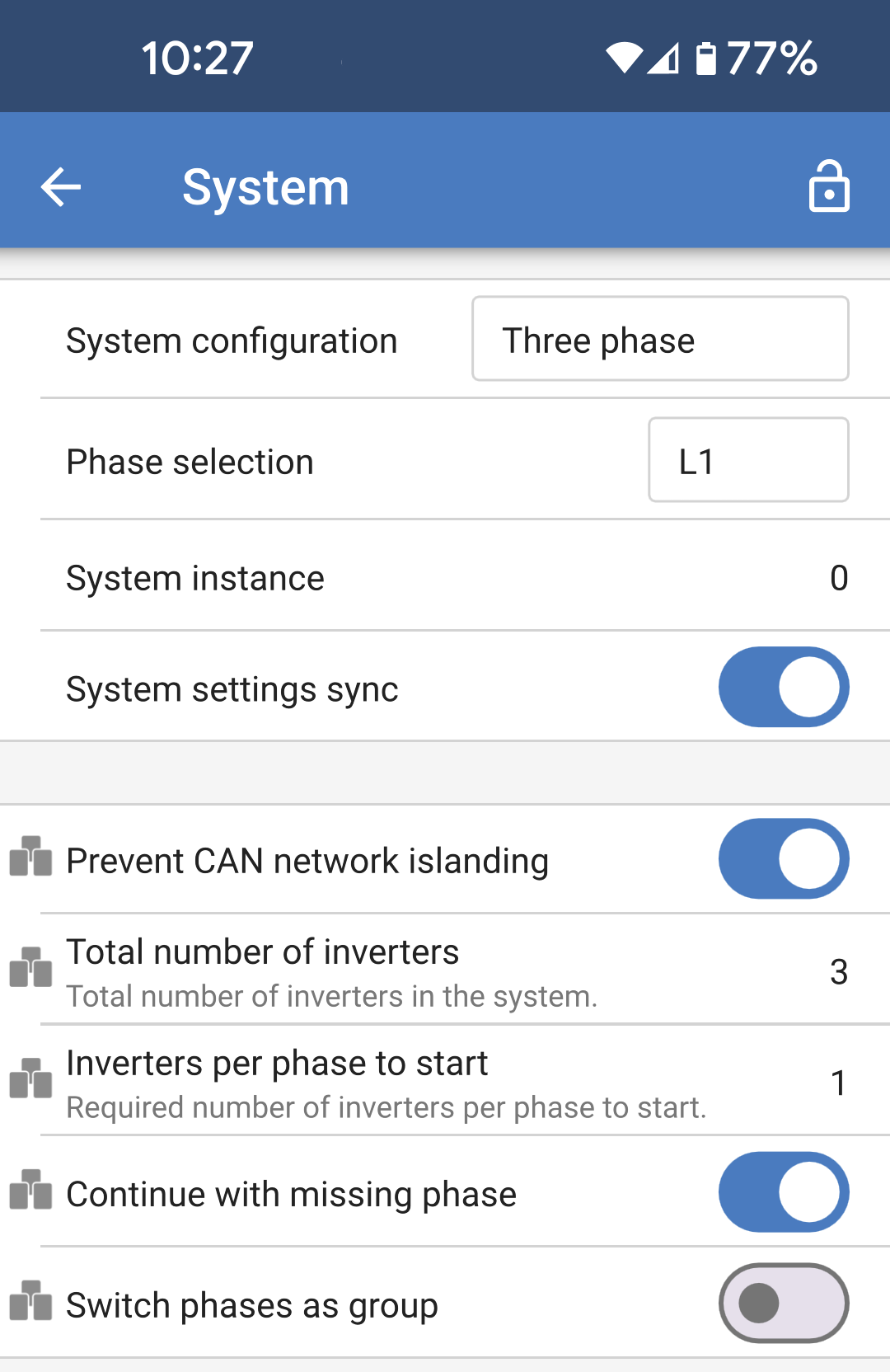

Configurazione del sistema: Selezionare una configurazione autonoma o trifase.

Selezione della fase: Scegliere la fase alla quale deve essere collegato questo Multi RS19 Solar. Ogni Multi RS19 Solar deve essere impostato su una fase diversa, poiché è possibile assegnarne solo uno per fase.

Istanza di sistema: Le unità di Multi RS19 Solar che hanno la stessa istanza lavorano congiuntamente come gruppo sul lato CA.

Se si modifica l'istanza di sistema, si avranno più gruppi di Multi RS19 Solar sullo stesso bus fisico VE.Can che funzionano in modo indipendente. Gruppi diversi non si sincronizzano tra loro.

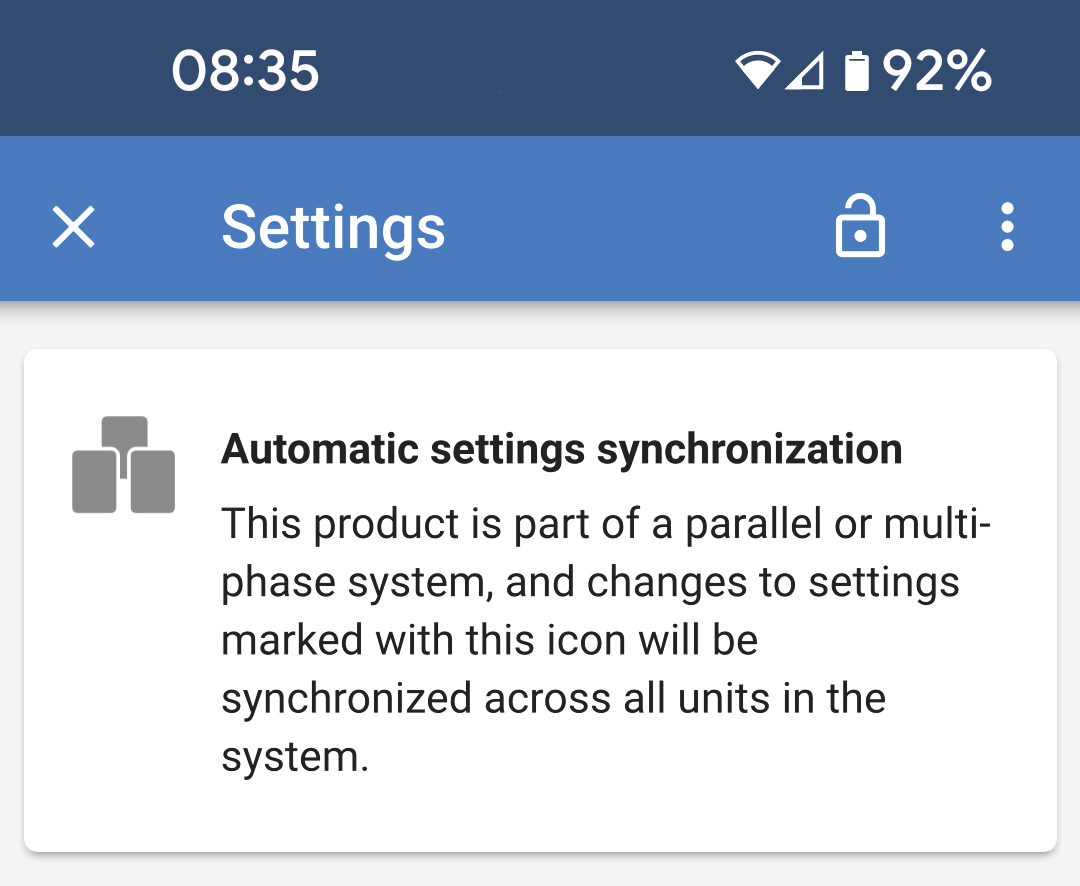

Sincronizzazione delle impostazioni di sistema: Quest’opzione consente la sincronizzazione di alcune impostazioni tra varie unità Multi RS19 Solar di un gruppo. Agevola la configurazione del sistema e garantisce impostazioni coerenti tra i membri del gruppo.

Vedere ulteriori dettagli nella sezione successiva.

Prevenire l'isolamento della rete CAN: Attiva il rilevamento dell'isolamento della rete CAN. È attiva l'impostazione predefinita.

Numero totale di inverter: Specificare il numero totale di inverter che compongono il sistema. In un sistema trifase con un inverter per fase, questo numero sarà pari a 3.

Se la rete CAN è suddivisa in segmenti, questa impostazione si utilizza per determinare il segmento più grande e arrestare quelli più piccoli per evitare che continuino a funzionare da soli e non sincronizzati.

Ne consegue un sistema più affidabile rispetto a quello che si otterrebbe se il segmento più piccolo cercasse di continuare a funzionare da solo non sincronizzato (il che causerebbe sovraccarichi o altri problemi di arresto meno piacevoli, derivanti da un'onda sinusoidale di uscita CA non sincronizzata).

Inverter per fase da avviare: Si tratta del numero minimo di inverter che devono essere presenti per ogni fase all'avvio del sistema. Dato che può essere presente solo un Multi RS19 Solar per fase, questo valore deve essere impostato su 1.

Continuare con la fase mancante: È disattivato per impostazione predefinita. Se fosse attivo, altre due unità Multi RS19 Solar potrebbero continuare a fornire energia alla rispettiva fase.

Commutazione fasi come gruppo: Disattivando quest’opzione, il sistema continuerà a funzionare anche se mancano una o due fasi dell'ingresso CA. Il sistema continuerà a erogare un'uscita trifase dai morsetti AC-Out.

Tale opzione si può utilizzare anche se è richiesta un'uscita trifase, ma è disponibile solo una fase della rete o del generatore.

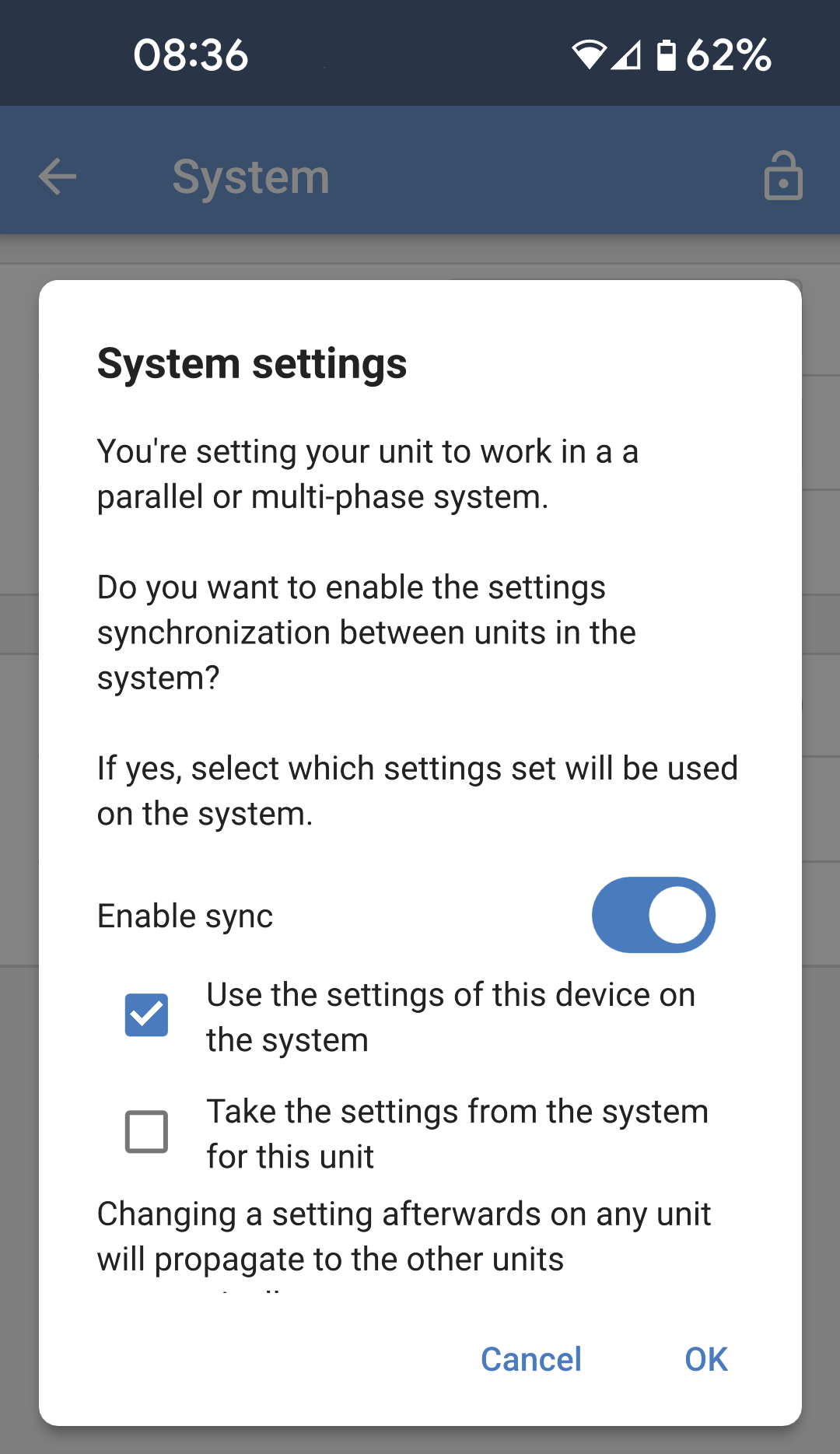

È possibile scegliere di disattivare la sincronizzazione se non si desidera utilizzarla.

Se questo è il primo Multi RS19 Solar da configurare nel sistema in questione, la scelta migliore sarà quella di utilizzare le sue impostazioni per il resto del sistema.

Se questo Multi RS19 Solar è un nuovo membro del gruppo, o se si tratta di un nuovo Multi RS19 Solar che ne sostituisce uno difettoso, è possibile estrarre le impostazioni di questo Multi RS19 Solar dal gruppo.
