Panoramica dei collegamenti

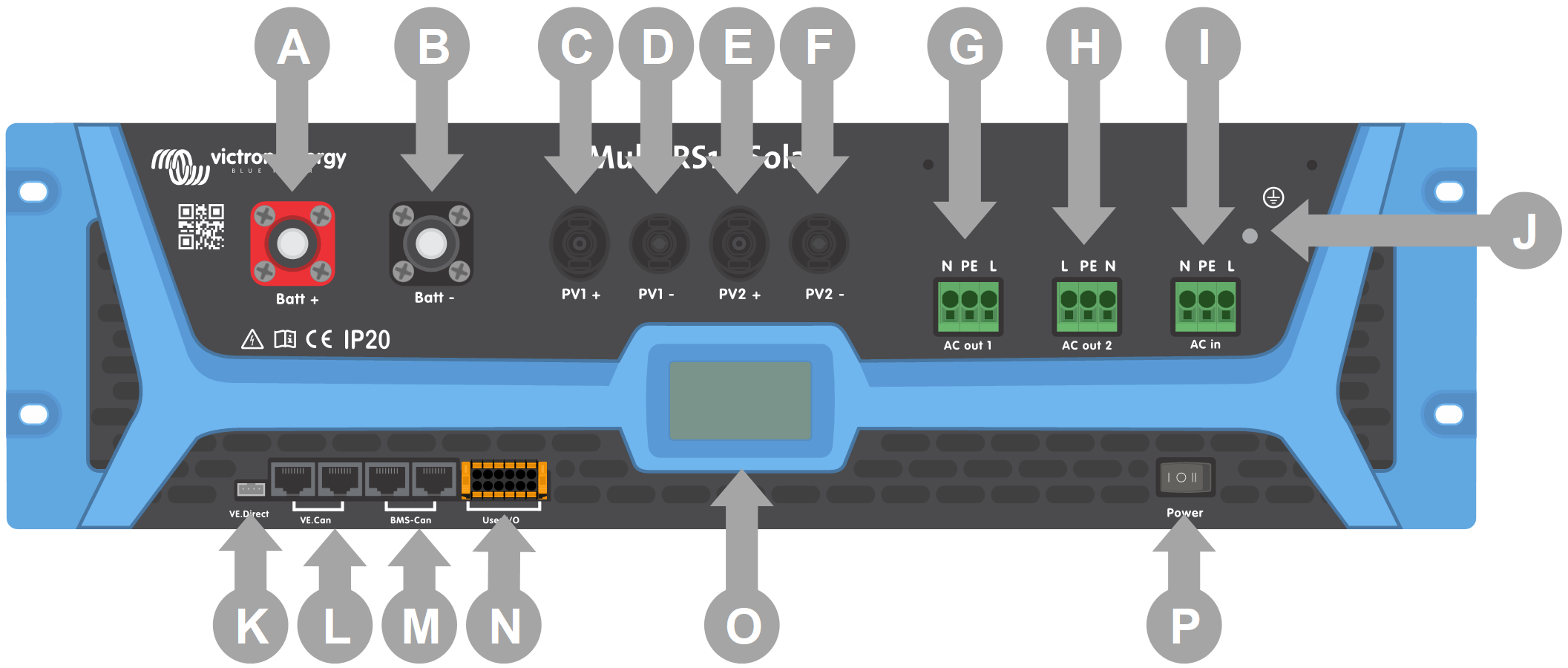

L'illustrazione mostra i connettori del pannello frontale e nella tabella a continuazione è riportata la descrizione di ognuno di essi.
Lettera | Nome | Descrizione |
|---|---|---|
A | Batteria + | Connettore positivo batteria |
B | Batteria - | Connettore negativo batteria |
C | PV1 + | Connettore positivo modulo FV 1 |
D | PV1 - | Connettore negativo modulo FV 1 |
E | PV2 + | Connettore positivo modulo FV 2 |
F | PV2 - | Connettore negativo modulo FV 2 |
G | Uscita CA 1 | Uscita CA 1: |
H | Uscita CA 2 | Uscita CA 2: |
I | AC In | Ingresso CA |
J | Capocorda di terra | Capocorda di messa a terra telaio |
K | VE.Direct | Connettore VE.Direct |
L | VE.Can | Coppia di connettori Canbus VE.Can |
M | BMS-Can | Coppia di connettori Canbus del BMS-Can |
N | Utente I/O | Connettore Utente I/O rimovibile Consultare il capitolo per la descrizione della piedinatura |
O | Display | Display LCD utente |
P | Interruttore di alimentazione | Interruttore on/off solo caricabatterie |
