Multi RS19 Solar

Il Multi RS19 Solar è compatibile con il contatore di energia VM-3P75CT di Victron.

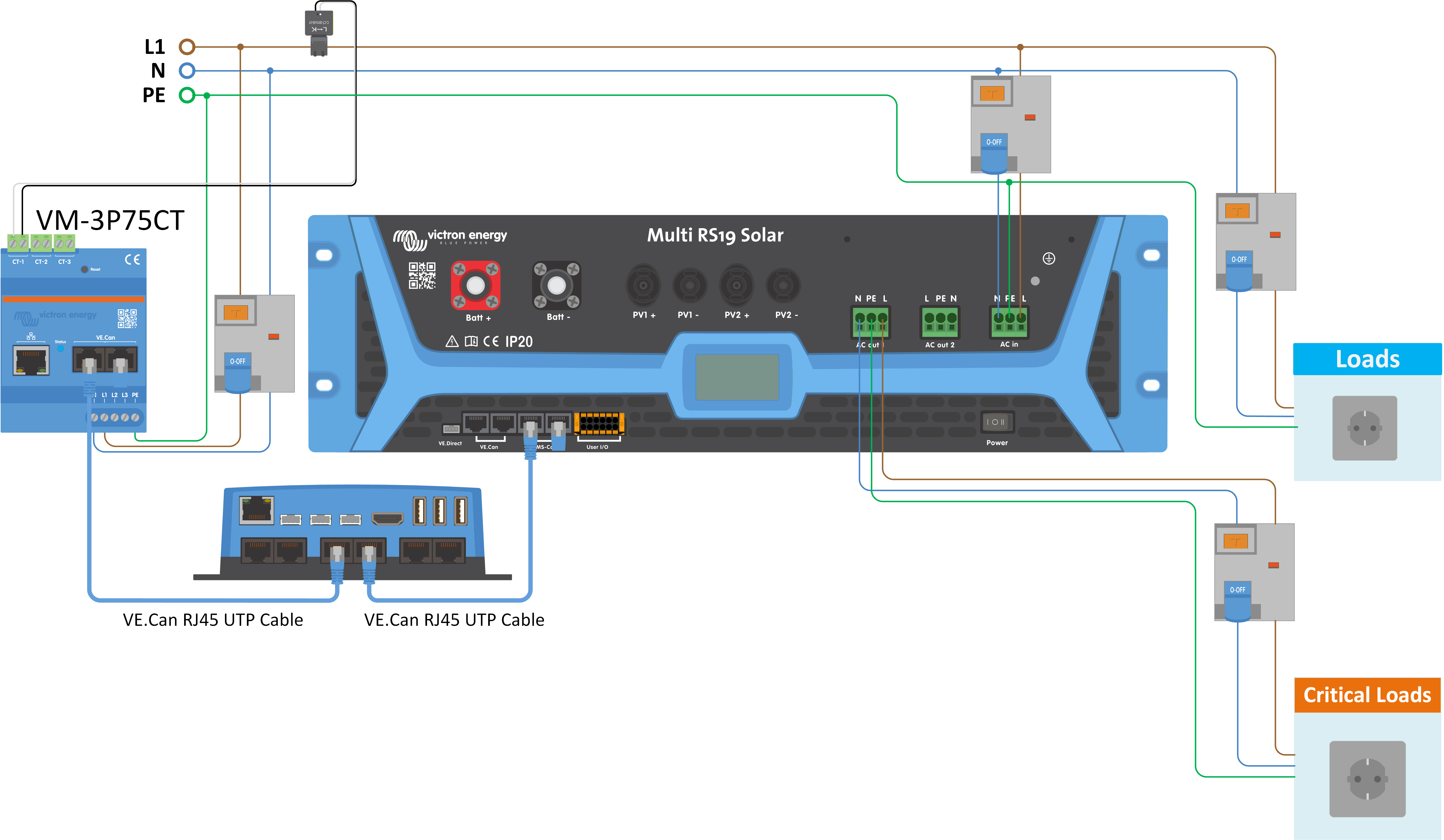

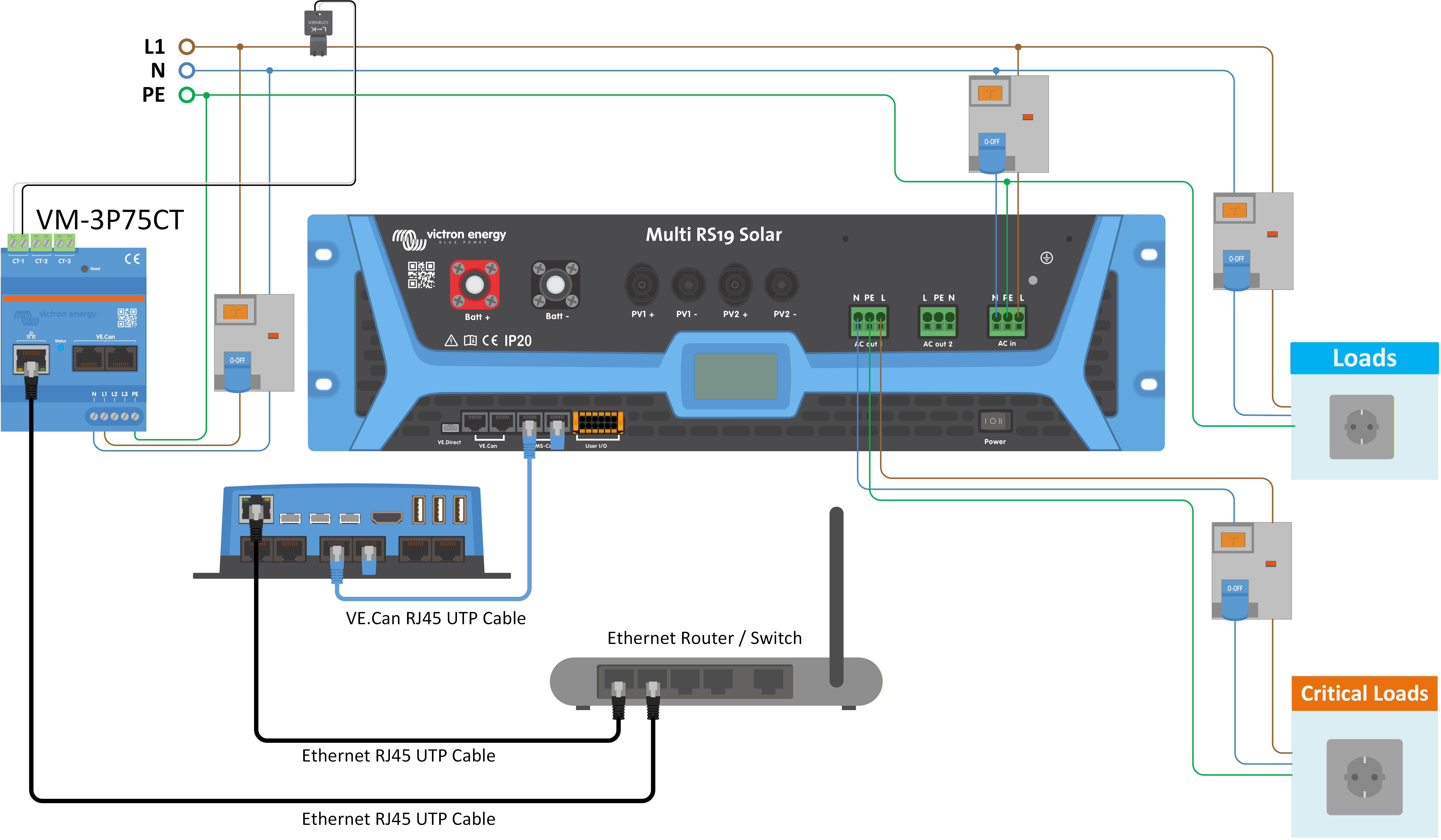

Il contatore di energia Victron può essere collegato tramite VE.Can o Ethernet. Per la connettività Ethernet è necessario un dispositivo GX. Vedere i diagrammi di esempio riportati di seguito.

Per tutti i dettagli, consultare il manuale del VM-3P75CT.

Il contatore di energia può essere configurato per sistemi monofase o trifase.

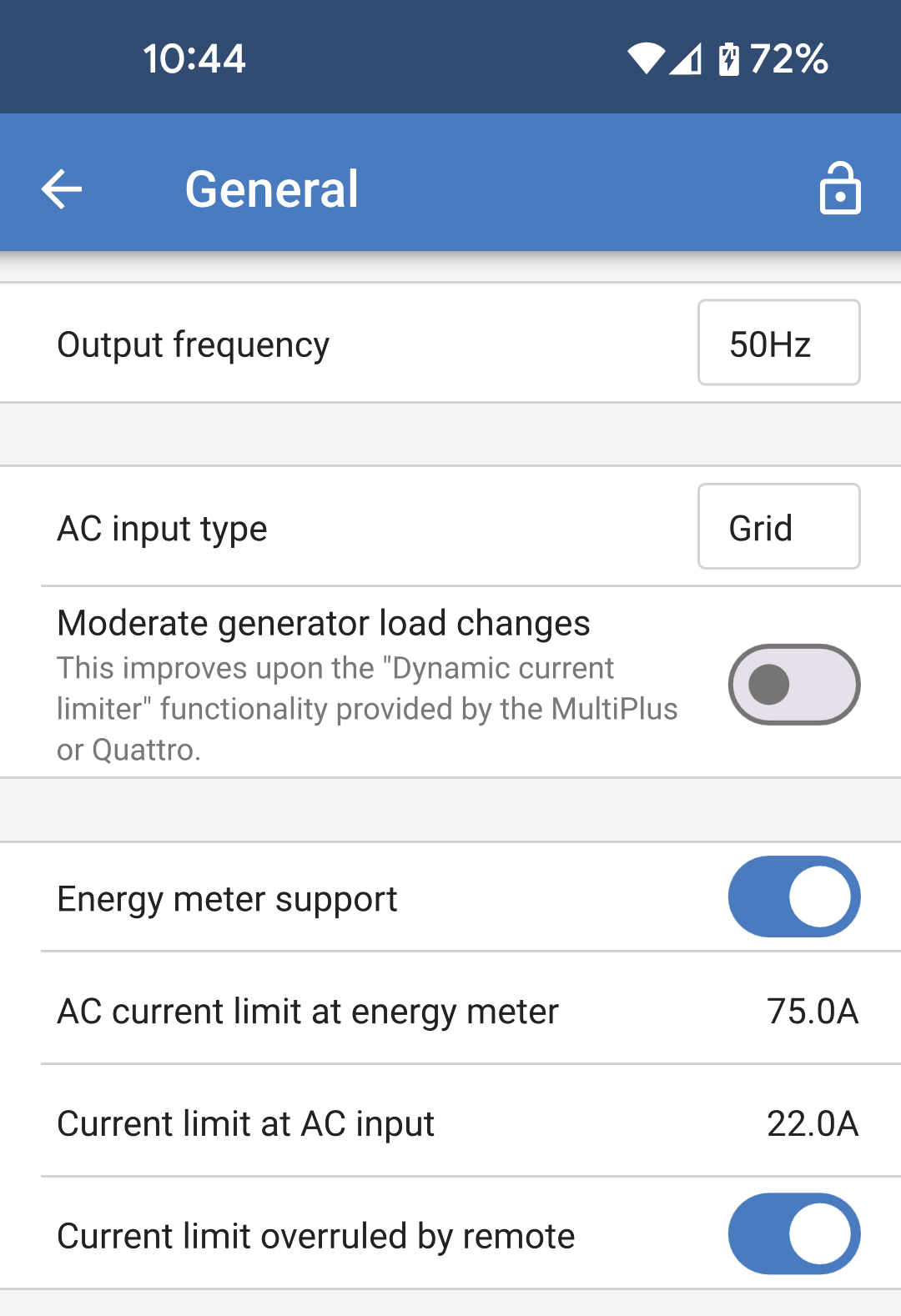

Una volta selezionato il ruolo nelle impostazioni del contatore di energia, è possibile impostare il supporto dello stesso nelle impostazioni del Multi RS19 Solar:

Assistenza contatori di energia: Spostare tale interruttore su on per attivare l’uso di questo contatore di energia nel sistema. Ciò consentirà di alimentare i carichi situati tra il contatore di energia di rete e i terminali di ingresso CA del Multi RS19 Solar tramite il Multi RS19 Solar stesso. Nota Il ruolo del contatore di energia deve essere configurato come contatore di "Rete". Limite di corrente CA nel contatore di energia: Questo valore imposta il limite di corrente massimo nel punto in cui è installato il contatore di energia. I carichi tra il contatore di energia e il Multi RS19 Solar saranno alimentati dalla rete finché non si raggiunge il limite impostato. Dopodiché, il Multi RS19 Solar inizierà a "dare corrente" per mantenere il limite di corrente impostato. Limite di corrente nell'ingresso CA: Questa impostazione determina la corrente massima consentita sui terminali di ingresso CA del Multi RS19 Solar. Limita la corrente CA per i carichi sull'uscita CA 1 e per la carica della batteria. I carichi sull'uscita CA 1 continueranno a essere alimentati dall'ingresso CA, ma se si raggiunge il limite di corrente, il Multi RS19 Solar inizierà a "dare corrente" utilizzando l'energia della batteria. Limite di corrente annullato da remoto: Attivare quest’opzione per consentire la regolazione del limite di corrente da remoto. Ad esempio, è possibile utilizzare un dispositivo GX per regolare il limite di corrente da remoto. Non è possibile impostare da remoto il limite di corrente oltre il livello qui definito.

L'esempio di cablaggio sopra riportato può essere utilizzato quando il ruolo del contatore di energia è impostato come "Contatore di rete" o "Generatore". La corrente in ingresso dalla rete CA o da un generatore viene misurata prima dell'ingresso CA del Multi RS19 Solar o di qualsiasi carico CA non critico.

Se è attiva l'opzione "Supporto contatore di energia", sul contatore di energia si può impostare un limite di corrente per evitare un carico eccessivo in una rete CA instabile. Se i carichi non critici superano il limite di corrente del contatore di energia, il Multi RS19 Solar inizierà ad "dare corrente" per cercare di mantenere la corrente al di sotto o al livello del valore impostato.

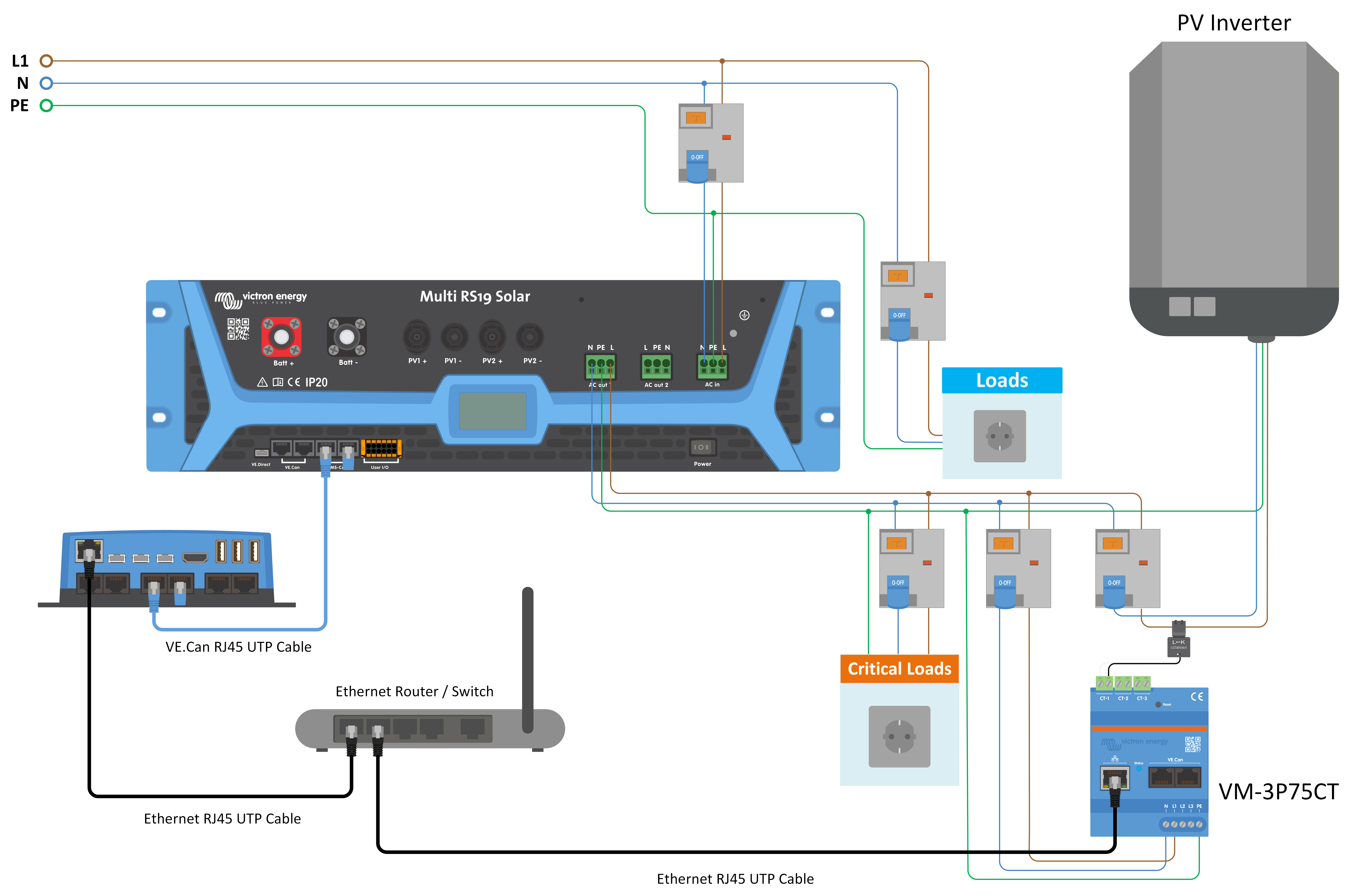

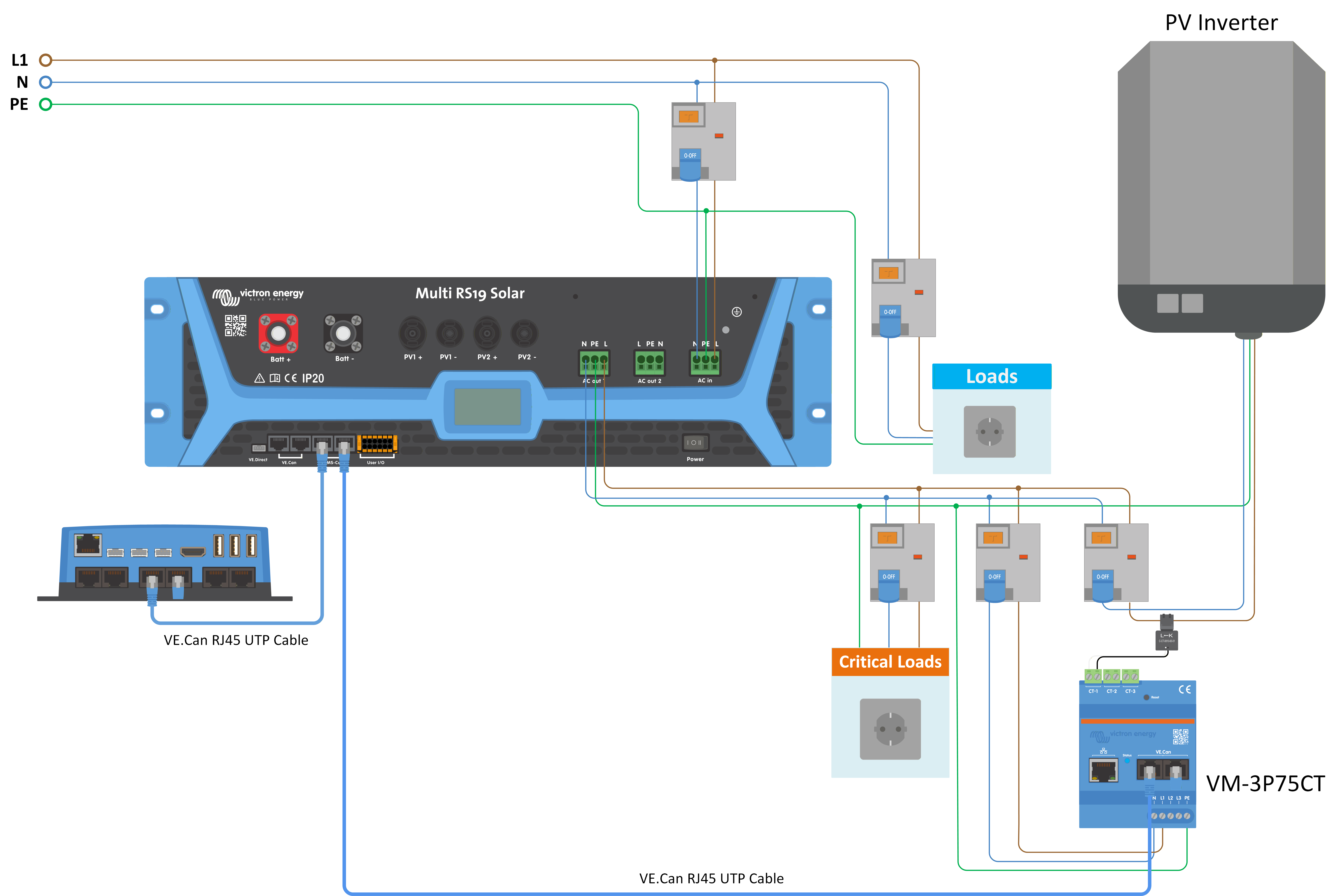

Se all'uscita CA del Multi RS19 Solar è collegato un inverter FV generico, il ruolo del contatore di energia deve essere impostato su "Inverter FV" e cablato, al fine di misurare la corrente prodotta dall'inverter FV.

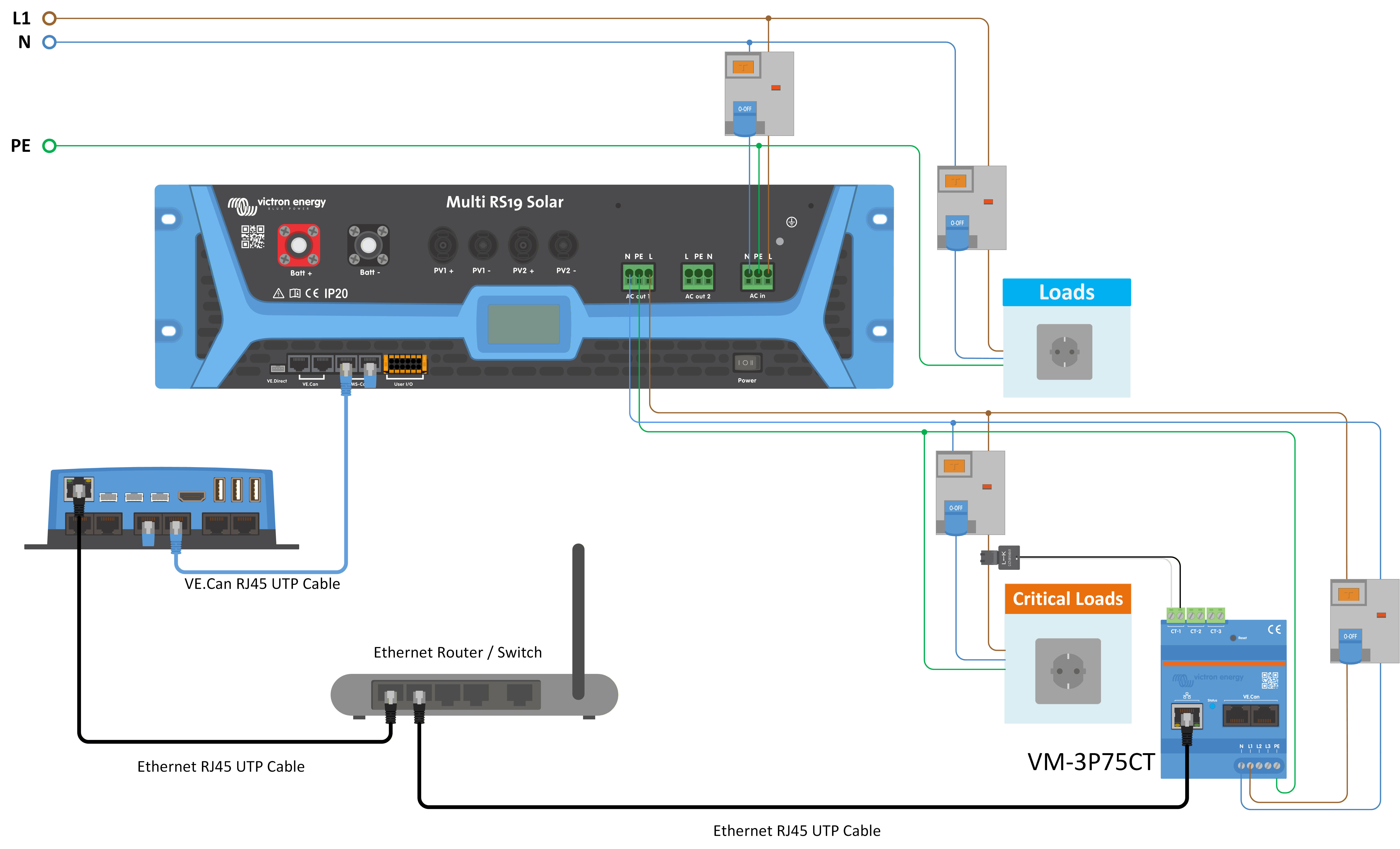

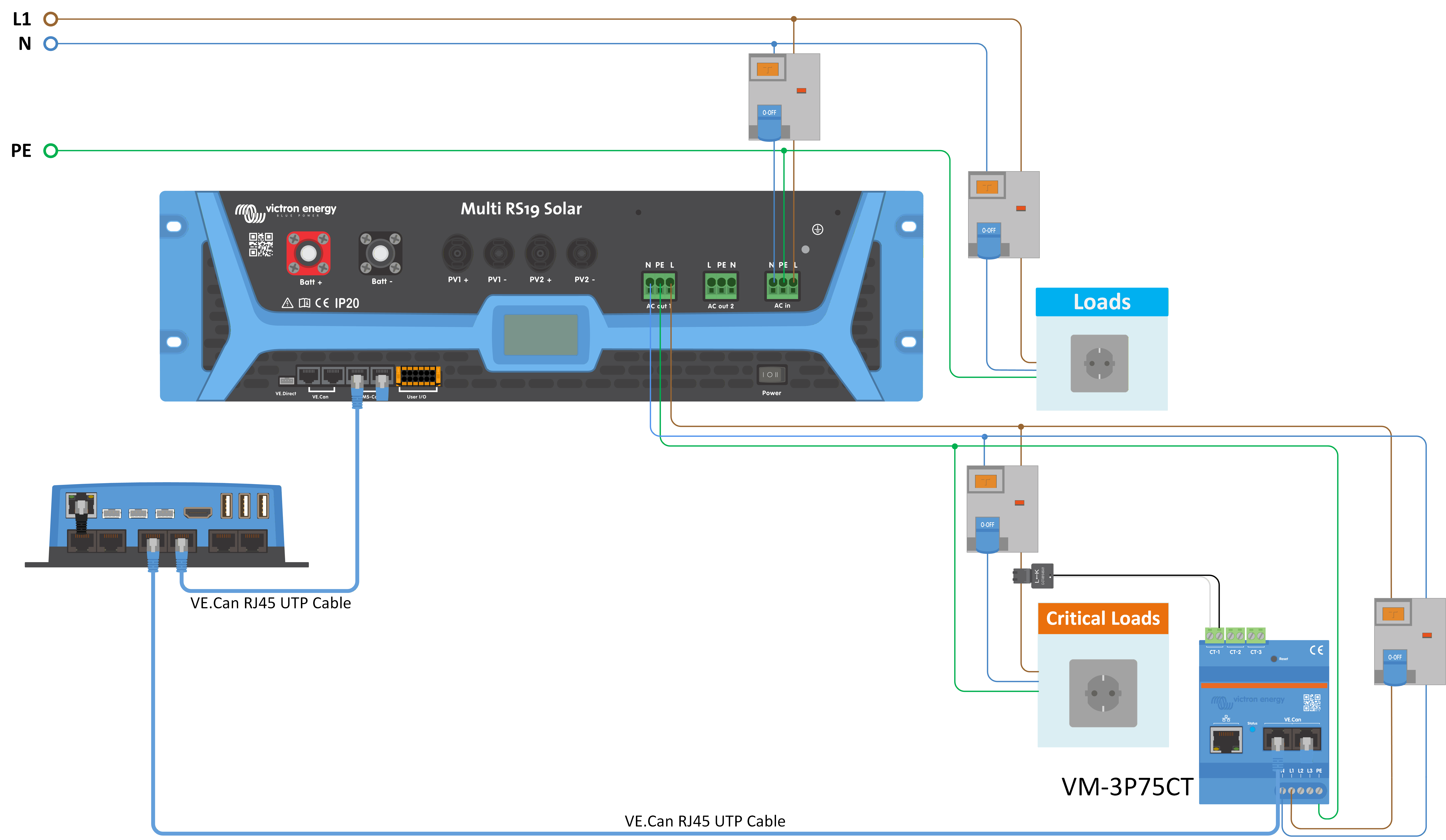

Se il ruolo del contatore di energia è impostato su "carico CA", il contatore di energia può essere cablato per misurare carichi specifici. Ad esempio, è possibile misurar il circuito di uno scaldabagno per monitorare il suo consumo energetico e tenere traccia della quantità di energia utilizzata.
