Connessione del cablaggio CA
Avvertimento
Questo è un prodotto in classe di sicurezza I (fornito con morsetto di terra ai fini della sicurezza). I suoi morsetti di ingresso e/o uscita CA e/o il punto di messa a terra del telaio sulla parte anteriore del Multi RS19 Solar devono essere collegati a un connettore di terra continuo per motivi di sicurezza.
Nelle installazioni fisse è possibile assicurare la messa a terra continua tramite il filo di terra dell’ingresso in CA. Altrimenti bisogna mettere a terra la carcassa.
Questo prodotto è dotato di un relè di massa che collega automaticamente l’uscita del Neutro al telaio se non è disponibile alcuna alimentazione CA esterna. Se invece viene fornita una alimentazione CA esterna, il relè di massa H si apre prima della chiusura del relè di sicurezza di ingresso. Ciò assicura il corretto funzionamento dell'interruttore differenziale collegato all’uscita.
In impianti mobili (ad esempio, con una presa di corrente di banchina), l’interruzione del collegamento di banchina causa la contestuale interruzione del collegamento a terra. In questo caso, la carcassa deve essere collegata al telaio del veicolo.
È necessario installare in serie con l’uscita un fusibile o un interruttore automatico in grado di sopportare il carico previsto e la sezione del cavo va dimensionata di conseguenza. L'interruttore deve avere una portata nominale pari o inferiore a 50 A.
Nota
Il Multi RS19 Solar non fornisce un isolamento galvanico completo tra l'ingresso CC del FV e i terminali CA.
In conformità alle norme IEC62109-1 e IEC62109-2, un'unità interna di monitoraggio della corrente residua (RCMU) garantisce che non ci sia mai CC sul lato CA. Vengono monitorati i tipi di componenti della corrente di guasto sia CC che CA. Se viene rilevato un guasto, l'inverter si spegne automaticamente, scollegando il sistema CA.
Assicurarsi che l'installazione di CA sia conforme alle normative locali in materia di protezione dalle correnti residue. Per ulteriori informazioni, consultare il documento Informazioni RCD sul Multi RS.
Le morsettiere di collegamento CA si trovano sul pannello frontale.
La morsettiera CA è un connettore a molla di tipo push-in.
È necessario scorticare l’isolamento per esporre 15 mm di conduttore nudo.
Inserire il conduttore nel foro circolare della morsettiera. Nel caso dei conduttori a più trefoli, potrebbe essere necessario inserire un piccolo cacciavite nel foro quadrato per allentare la tensione della molla, al fine di agevolare l'inserimento del conduttore.
L'area della sezione trasversale massima del conduttore è di 6 mm2 (8 AWG).
Avvertimento
NON invertire la polarità dei conduttori di neutro e linea quando al momento di collegare il cablaggio CA.

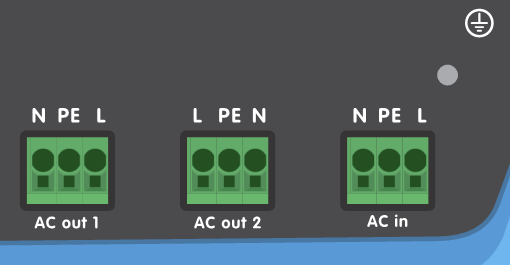

Ac-out-1 Il cavo dell’uscita CA può essere collegato direttamente alla morsettiera 'AC-out'. Da sinistra a destra: “N” (neutro) - “PE” (terra) - L” (fase). Grazie alla funzione PowerAssist, il Multi RS19 Solar può aggiungere fino a 25 A all'uscita durante i picchi di richiesta di potenza. Il Multi RS19 Solar è in grado di fornire ai carichi una potenza massima continua fino a 50 A. I relè di ingresso CA sono limitati a 50 A e l'inverter può aggiungere altri 25 A continui nelle migliori condizioni (durante i periodi di temperature più elevate questo valore si riduce).
Avvertimento
I terminali di uscita CA devono essere protetti da sovraccarico mediante un interruttore con portata di 50 A o inferiore e la sezione del cavo deve essere dimensionata di conseguenza.
AC-out-2 È disponibile una seconda uscita in grado di scollegare il proprio carico in caso di funzionamento della sola batteria. Da sinistra a destra: "L" (fase) - "PE" (terra) - "N" (neutro). A questi morsetti sono collegati apparecchi che possono funzionare solamente con tensione CA presente in Ac-in-1, ad es. una caldaia elettrica od un condizionatore d’aria. Il carico su AC-out-2 viene scollegato immediatamente quando l’inverter/caricabatterie passa al funzionamento con batteria. Con un ritardo di circa 2 minuti rispetto all’arrivo della corrente alternata su AC-in -1, il carico su AC-out-2 viene ricollegato.
AC-in Il cavo dell’entrata CA può essere collegato alla morsettiera “AC-in”. Da sinistra a destra: “N” (neutro) - “PE” (terra) - L” (linea). L’ingresso CA deve essere protetto mediante un interruttore con portata di 50 A o inferiore e la sezione del cavo deve essere dimensionata di conseguenza.
Avvertimento
Se l’alimentazione dell’ingresso CA ha una portata inferiore, il fusibile o l’interruttore deve essere ridimensionato di conseguenza.
