Requisiti di batteria e cavi
Per sfruttare il pieno potenziale del Multi RS19 Solar, utilizzare batterie che abbiano una capacità sufficiente e cavi di collegamento della batteria con una sezione adeguata. L’utilizzo di batterie o cavi batteria sottodimensionati può causare:
Riduzione dell’efficienza del sistema
Allarmi o arresti del sistema non desiderati,
Danni permanenti al sistema

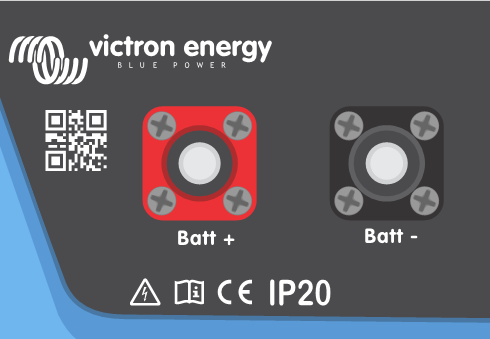

I terminali di collegamento della batteria del Multi RS19 Solar sono del tipo Amphenol SurLok Plus.
Per effettuare i collegamenti della batteria è necessario utilizzare connettori appropriati da 25 mm2 . I connettori devono essere crimpati su un cavo da 25 mm2 .
Connettori Amphenol SurLok Plus
Designazione del connettore | Colore | Orientamento | Codice articolo di Amphenol |
|---|---|---|---|
Positivo batteria | Rosso | Angolo retto | SLPPA25BSR |
Positivo batteria | Rosso | Diritto | SLPIPA25BSR |
Negativo batteria | Nero | Angolo retto | SLPPA25BSB |
Negativo batteria | Nero | Diritto | SLPIPA25BSB |
Requisiti di cavi della batteria e fusibili
Lunghezza del cavo 0 - 2 m | Area della sezione trasversale: 25 mm2 |
Fusibile CC consigliato | 125 A |
Installare un interruttore CC e un fusibile CC principale nell'impianto. Installare il fusibile CC principale solo dopo aver effettuato tutti i collegamenti CC necessari.
Non collegare né scollegare i connettori Amphenol se il sistema CC è sotto tensione. Rimuovere il fusibile CC principale prima di scollegare i connettori Amphenol.
Avvertimento
Consultare le raccomandazioni del produttore della batteria per assicurarsi che le batterie possano sopportare la corrente di carica totale del sistema. Per stabilire le dimensioni della batteria, rivolgersi al progettista del sistema.
