Programmazione trifase

Per configurare un sistema trifase, il Multi RS deve essere installato correttamente e avere la versione v1.13 o successiva del firmware.Installazione trifase

La configurazione di un sistema per trifase o monofase si effettua in VictronConnect, nel menu Sistema.

Attenzione

L'alimentazione dell’uscita CA viene scollegata per alcuni secondi quando si passa alle modalità di Configurazione del sistema. Assicurarsi che il sistema sia configurato PRIMA di collegare le uscite CA dell'inverter al carico.

Nota

Queste Impostazioni di sistema devono essere programmate individualmente e impostate correttamente in tutte le unità collegate per ottenere un funzionamento sincronizzato.

Configurazione del sistema:

L'impostazione di fabbrica della configurazione del sistema è "Autonomo".

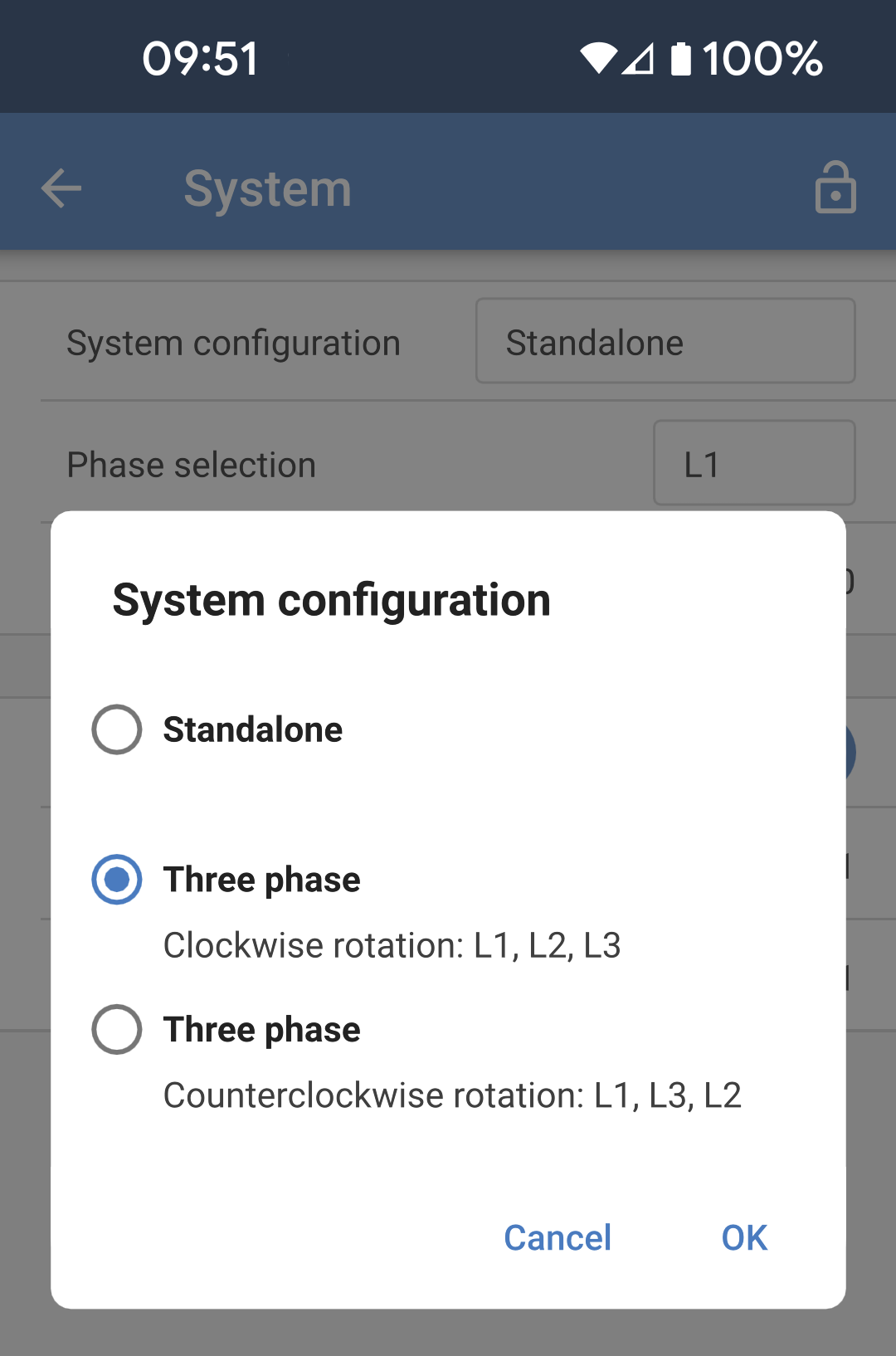

Toccare la casella per visualizzare un menu a comparsa in cui è possibile selezionare "Trifase". È possibile scegliere tra due opzioni trifase, in senso orario o antiorario, a seconda della rotazione delle fasi nel luogo di installazione.

È necessario applicare le stesse impostazioni a ogni singola unità.

Selezione della fase:

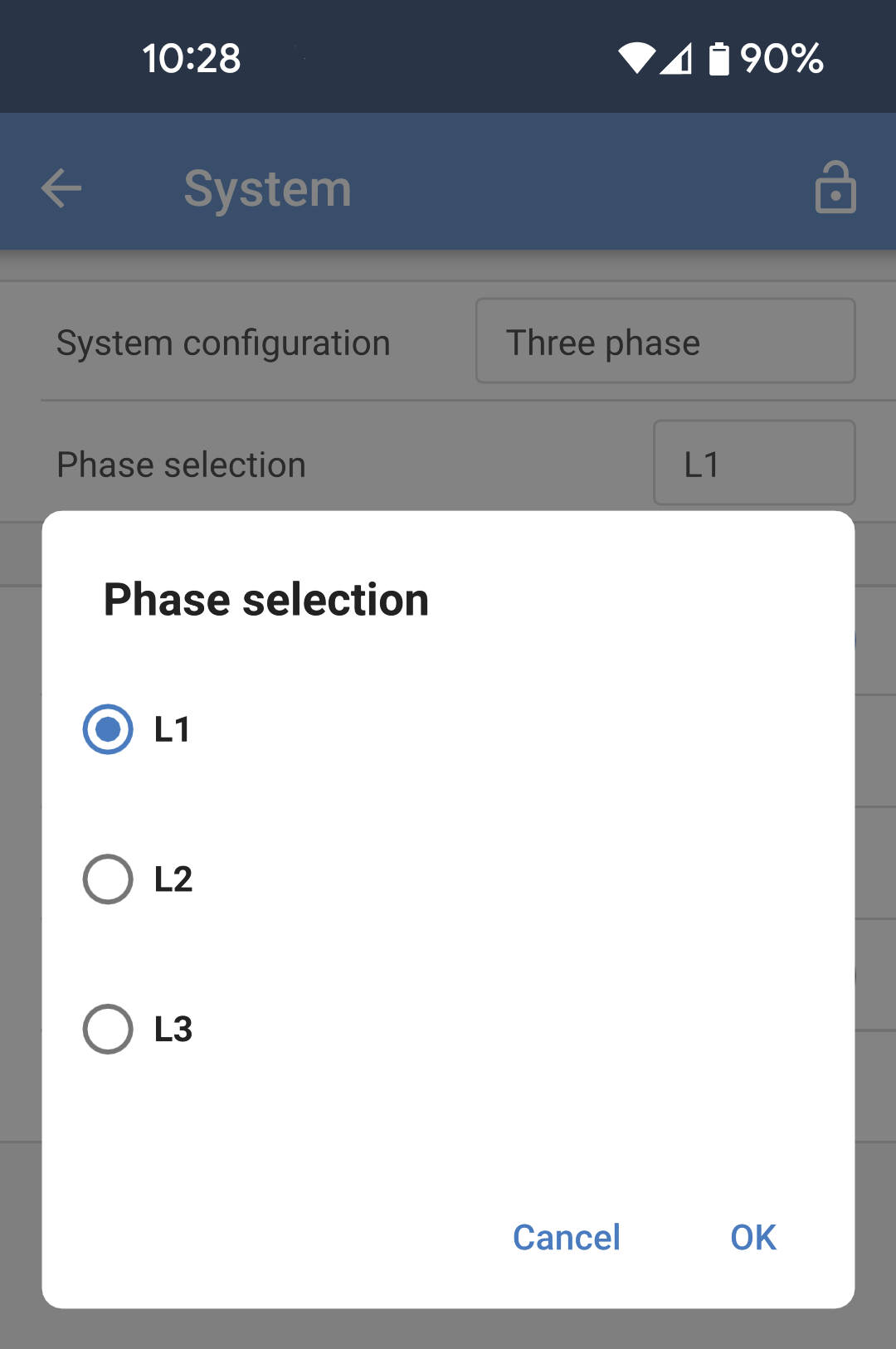

Selezionare la fase corretta a cui è collegata ogni unità. Può esserci una sola unità per fase.

Eseguire questa operazione per ogni singola unità.

È inoltre consigliabile etichettare fisicamente ogni unità e assegnare un nome personalizzato corrispondente nelle impostazioni delle informazioni sul prodotto.

Istanza di sistema: Le unità con lo stesso numero di istanza funzionano insieme sul lato CA.
La modifica dell'impostazione dell'istanza di sistema consente a più gruppi di inverter di operare sullo stesso bus VE.Can, ma non sincronizzati, e di essere segmentati in uscite CA diverse, senza interferenze.
Continuare con le stesse impostazioni di programmazione sulle altre unità.
Sincronizzazione delle impostazioni di sistema: Quest’opzione consente di sincronizzare alcune impostazioni delle unità del sistema.
Ulteriori informazioni disponibili qui.Sistema

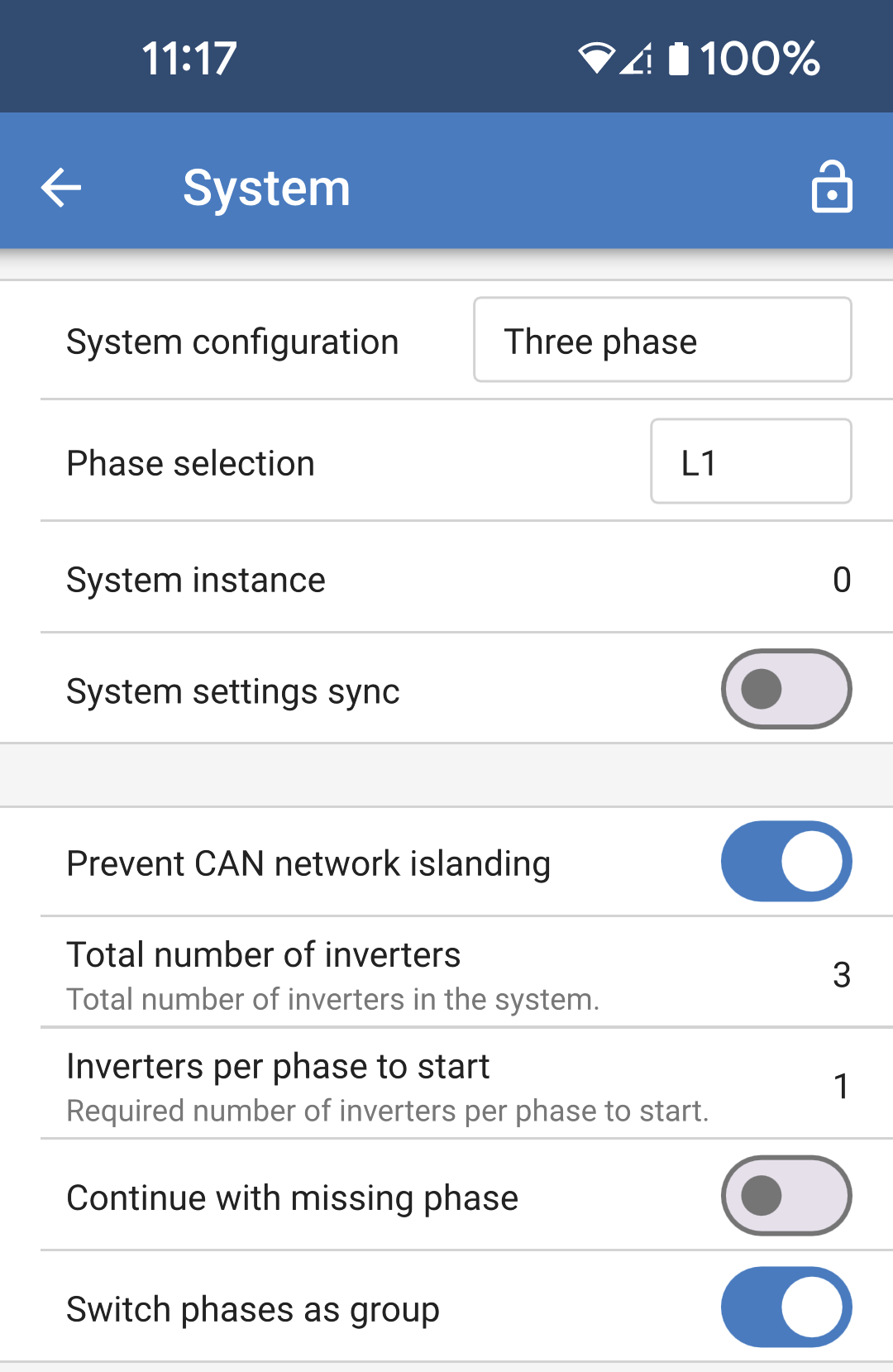

Prevenire l'isolamento della rete CAN: Questa impostazione determina il comportamento del sistema in caso di interruzione della connessione CAN tra le unità RS e attiva l'impostazione "Numero di inverter nel sistema" riportata di seguito. È attiva l’impostazione per difetto.
Se tre unità RS sono configurate in trifase, ogni singola unità continuerà a funzionare solo se vede almeno un'altra unità. Questa funzione è rilevante solo in combinazione con la funzione "Continuare con la fase mancante".
Numero di inverter di un sistema: Inserire il numero totale di unità RS installate nel sistema. Questo valore deve essere impostato su 3 per un sistema RS trifase.
In caso di interruzione della connessione CAN tra due unità, la rete viene suddivisa in segmenti; questa impostazione si utilizza per determinare il segmento più grande e arrestare quelli più piccoli, al fine di evitare che continuino da soli e non sincronizzati.
Tenere presente che, impostando l'opzione "Continuare con la fase mancante" su disattivata, si annulla questo comportamento al fine di garantire sempre che tutte e tre le fasi siano alimentate in ogni momento; di conseguenza, in una configurazione trifase, una connessione CAN interrotta spegnerà tutte le unità.
Numero minimo di inverter da avviare: Scegliere il numero minimo di inverter che devono essere presenti per ogni fase all'avvio del sistema.
In caso di interruzione della connessione CAN tra due unità, la rete viene suddivisa in segmenti; questa impostazione si utilizza per determinare il segmento più grande e arrestare quelli più piccoli, al fine di evitare che continuino da soli e non sincronizzati.
Impostato su 3 significa che in un sistema Multi RS trifase devono essere presenti tutte e 3 le unità per avviarsi. Se è attivata anche l'opzione "Continuare con la fase mancante", quando il sistema è in funzione non si spegnerà se il numero di inverter operativi per fase scende al di sotto di questa cifra (finché gli inverter rimanenti possono alimentare il carico).
Continuare con la fase mancante: È possibile configurare il sistema in modo che, se un'unità è offline (ad esempio perché fisicamente spenta o per un aggiornamento del firmware nel caso in cui non vi sia una connessione alla rete che consenta il pass-thru), le altre unità possano continuare a funzionare e a fornire potenza di uscita CA alle rispettive fasi.
“Continuare con la fase mancante” è disattivata per difetto. Se si spegne un'unità mediante l'interruttore fisico, si spegne anche l'altra unità. Se l'unità è una delle tre unità che si trovano in trifase, anche le altre si spegneranno.
Se la configurazione prevede l'opzione “Continuare con la fase mancante” e il numero minimo di unità è sufficiente, l'uscita alle altre fasi continuerà anche se il numero di fasi è inferiore a quello configurato.
L'opzione di configurazione “Continuare con la fase mancante” NON DEVE essere attivata se sono collegati carichi trifase specifici che richiedono tutte e tre le fasi sincronizzate per funzionare (ad esempio un motore elettrico trifase).
In tale situazione, mantenere l'impostazione “disattivata” per impostazione predefinita al fine di ”Continuare con la fase mancante“.
Attenzione
Il tentativo di far funzionare un carico trifase con due sole fasi operative può causare danni all'apparecchio.
Attenzione
Se il sistema è stato configurato per continuare a funzionare con una fase mancante e si verifica un problema nelle comunicazioni VE.Can tra le unità (ad esempio, il cavo è danneggiato), le unità continueranno a funzionare, ma non sincronizzeranno le loro forme d'onda di uscita.
Commutare le fasi come gruppo: Se si disattiva quest’opzione, il sistema continuerà a funzionare anche se mancano una o due fasi dell'ingresso CA. Il sistema continuerà a produrre un'uscita trifase sui terminali di uscita CA.
Tale opzione si può utilizzare anche se è richiesta un'uscita trifase, ma è disponibile solo una fase della rete o del generatore.

Nota sulla ridondanza e sull'uscita continua durante gli aggiornamenti del firmware

Il firmware di un sistema trifase può essere aggiornato senza perdere potenza sull'uscita CA.

Quando si avvia l'aggiornamento, accertarsi che sia disponibile un ingresso CA stabile; l'unità in corso di aggiornamento passerà alla modalità passthrough CA.

Il meccanismo di sincronizzazione CA utilizzato per la fase 3 possiede una versione "protocollo" incorporata.

Le unità possono funzionare insieme anche con versioni di firmware diverse, purché eseguano la stessa versione di protocollo.

Ciò consente un'alimentazione continua e ininterrotta anche durante l'aggiornamento del firmware, poiché le unità si aggiornano singolarmente una alla volta, mentre le altre continuano a sincronizzarsi e a fornire un'uscita CA stabile.

Se Victron ha bisogno di modificare il numero di versione del "protocollo", ciò sarà chiaramente indicato nel registro delle modifiche del firmware. Leggerlo sempre prima di aggiornare.

Nel caso in cui vi siano più versioni di protocollo in esecuzione sullo stesso bus VE.Can, le unità indicheranno l'errore #71 finché non saranno tutte aggiornate alla stessa versione.

Problemi conosciuti

In funzionamento trifase, la "funzione UPS" è troppo sensibile rispetto al funzionamento autonomo. Disattivare la "funzione UPS" nel caso in cui il Multi si scolleghi frequentemente dall'ingresso CA.
Quando il caricabatterie è in modalità controllata dalla tensione, le correnti di carica non sono ancora bilanciate tra le 3 fasi.
