Multi RS

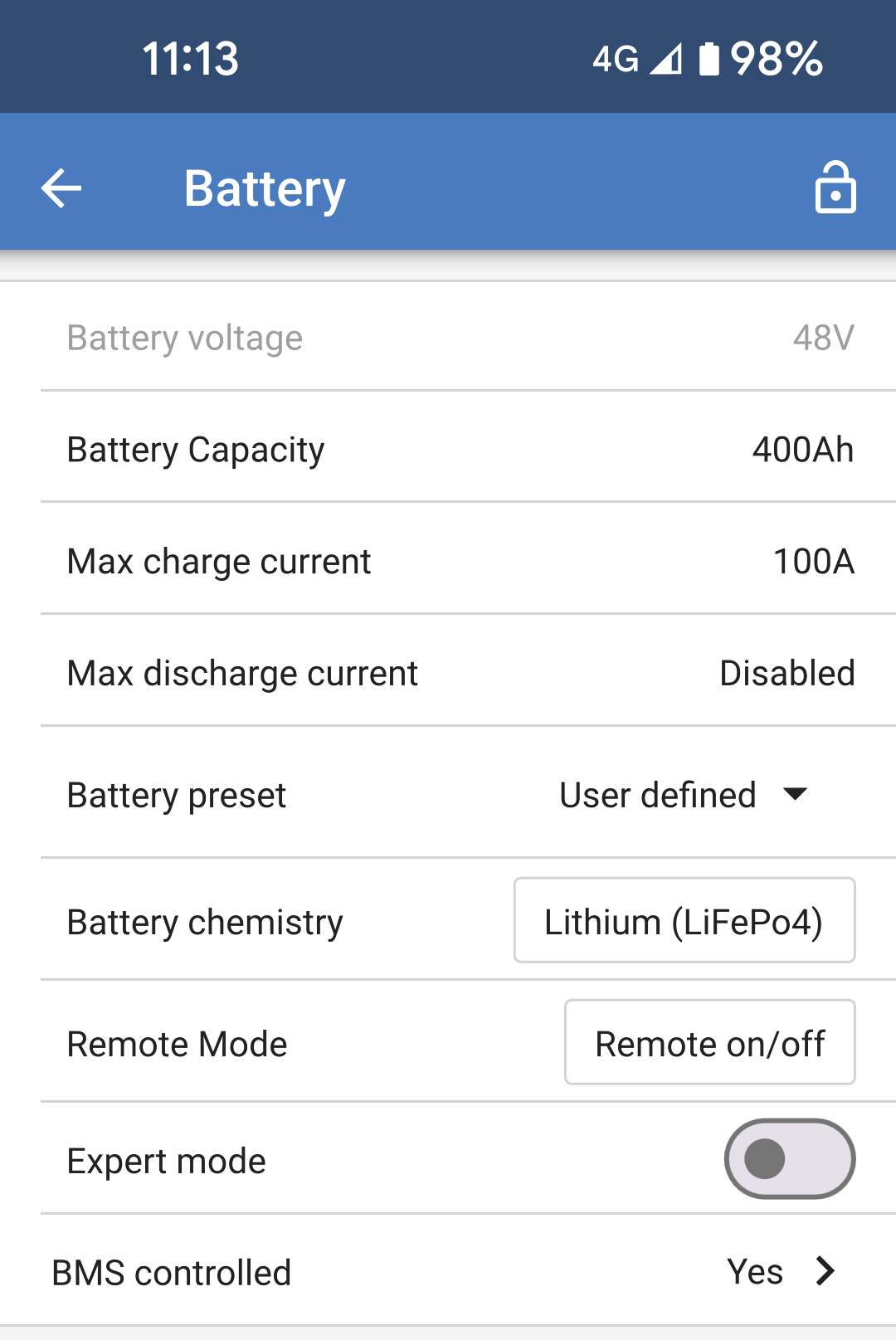

Tensione batteria: Questa opzione è sempre disattivata per il modello Multi RS perché riguarda solo i prodotti a 48 V.

Capacità della batteria: Inserire capacità della batteria massima in Ah. È importante perché il monitor della batteria interno possa calcolare correttamente lo stato di carica della batteria. Definisce anche i livelli di corrente di scarica a taglio dinamico.

Corrente di carica massima: Regolare la corrente massima che dovrà erogare il Multi RS ai suoi morsetti batteria. Per impostazione predefinita, è impostata sul valore massimo. Si consiglia di ridurre questo valore se, ad esempio, è collegata una batteria più piccola che non può accettare la corrente di carica massima.

Corrente di scarica max: Regolare la corrente massima che potrà prelevare il Multi RS dai suoi morsetti batteria. Qualsiasi potenza aggiuntiva al di sopra di questo limite sarà fornita dall'ingresso CA o dal FV collegato direttamente all'unità. Questa impostazione è disattivata per impostazione predefinita.

Predefiniti della batteria: Utilizzarlo per selezionare l’algoritmo di carica della batteria.

Chimica della batteria: Scegliere una delle seguenti chimiche della batteria:

Modalità remota: Configurare cosa viene collegato agli ingressi REMOTE_L e REMOTE_H del connettore utente.

Modalità esperto: Questo interruttore on/off consente di modificare le impostazioni avanzate se l'apparecchiatura dovesse avere requisiti speciali.

Controllato dal BMS: Questa voce è visibile solo se l'unità è controllata remotamente da un BMS. Questa funzione viene attivata automaticamente quando il Multi RS rileva di essere collegato a un sistema dotato di BMS. Cliccare su questo campo per modificarlo.

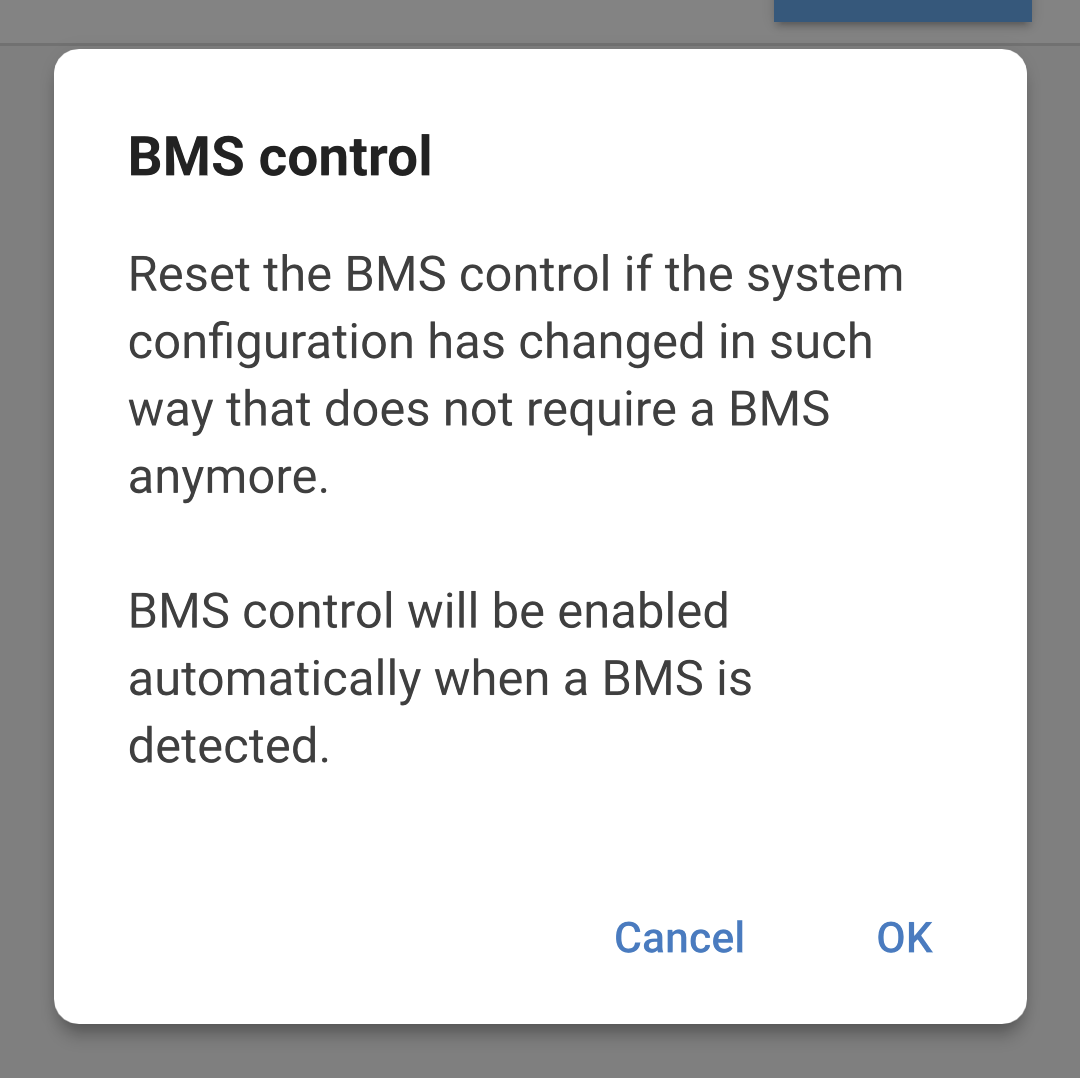

Apparirà una casella di conferma. Selezionare "OK" per ripristinare il controllo BMS. Il Multi RS non sarà più controllato da un BMS. Il controllo BMS verrà attivato automaticamente quando si collega nuovamente a un sistema dotato di BMS.

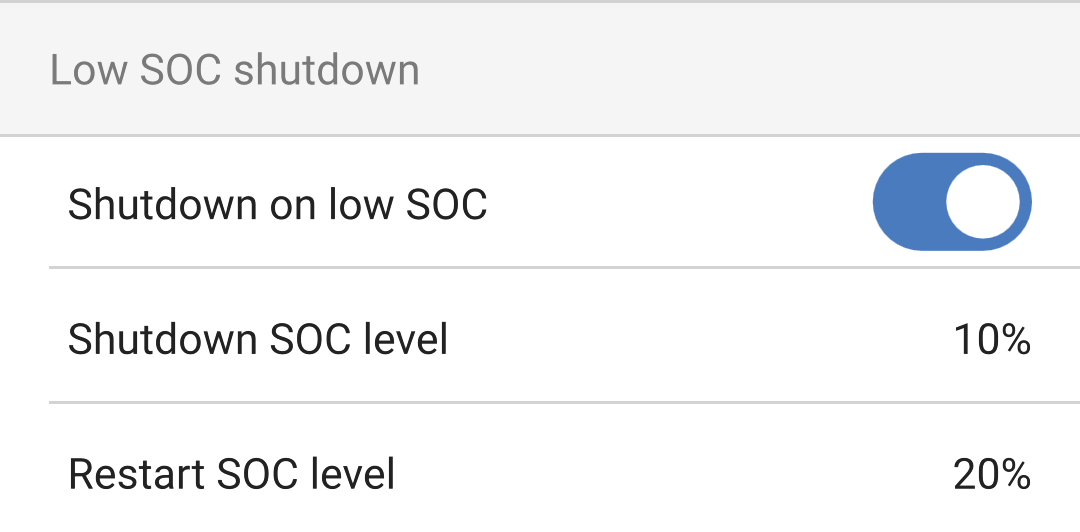

Arrestare quando il SoC è basso: Attivare questa impostazione se si desidera che il Multi RS interrompa la scarica della batteria in base allo stato di carica della stessa, determinato dal monitor della batteria.

Livello di arresto del SoC: Impostare il livello della batteria in base al quale il Multi RS smette di scaricare la batteria e si spegne l'inverter.

Livello di riavvio del SoC: Quando la batteria si ricarica di nuovo e il livello del SoC sale al di sopra di questo valore, si riavvia il Multi RS.

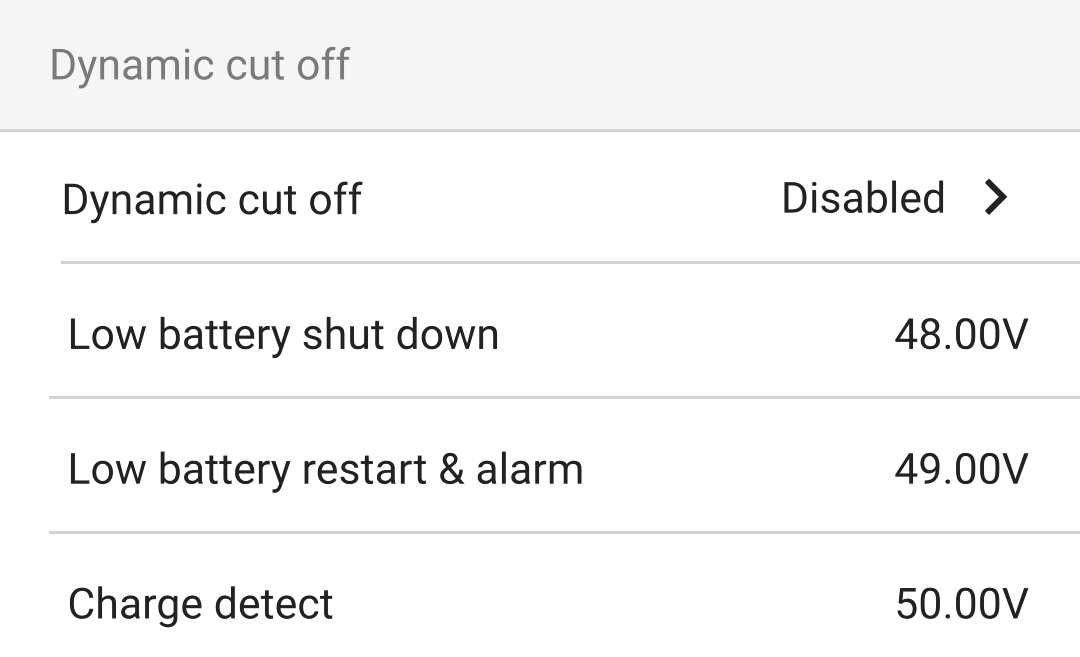

Taglio dinamico: Se questa opzione è disattivata, le tensioni di spegnimento per batteria scarica avranno dei livelli fissi, definiti di seguito.

Arresto per batteria bassa: Specificare una tensione fissa raggiunta la quale si spegne il Multi RS.

Riavvio e allarme per batteria bassa: Dopo un ritardo di 30 secondi, il Multi RS si riavvia. Dopo tre riavvii il Multi RS smette di tentare di riaccendersi e rimane spento finché non viene ripristinato o si supera il livello di tensione di rilevamento della carica.

Questo è anche il livello di tensione che fa scattare l’allarme di corrente bassa.

Rilevamento della carica: Se il Multi RS si è spento a causa di batteria scarica, la tensione deve salire al di sopra di questo livello prima che si riavvii.

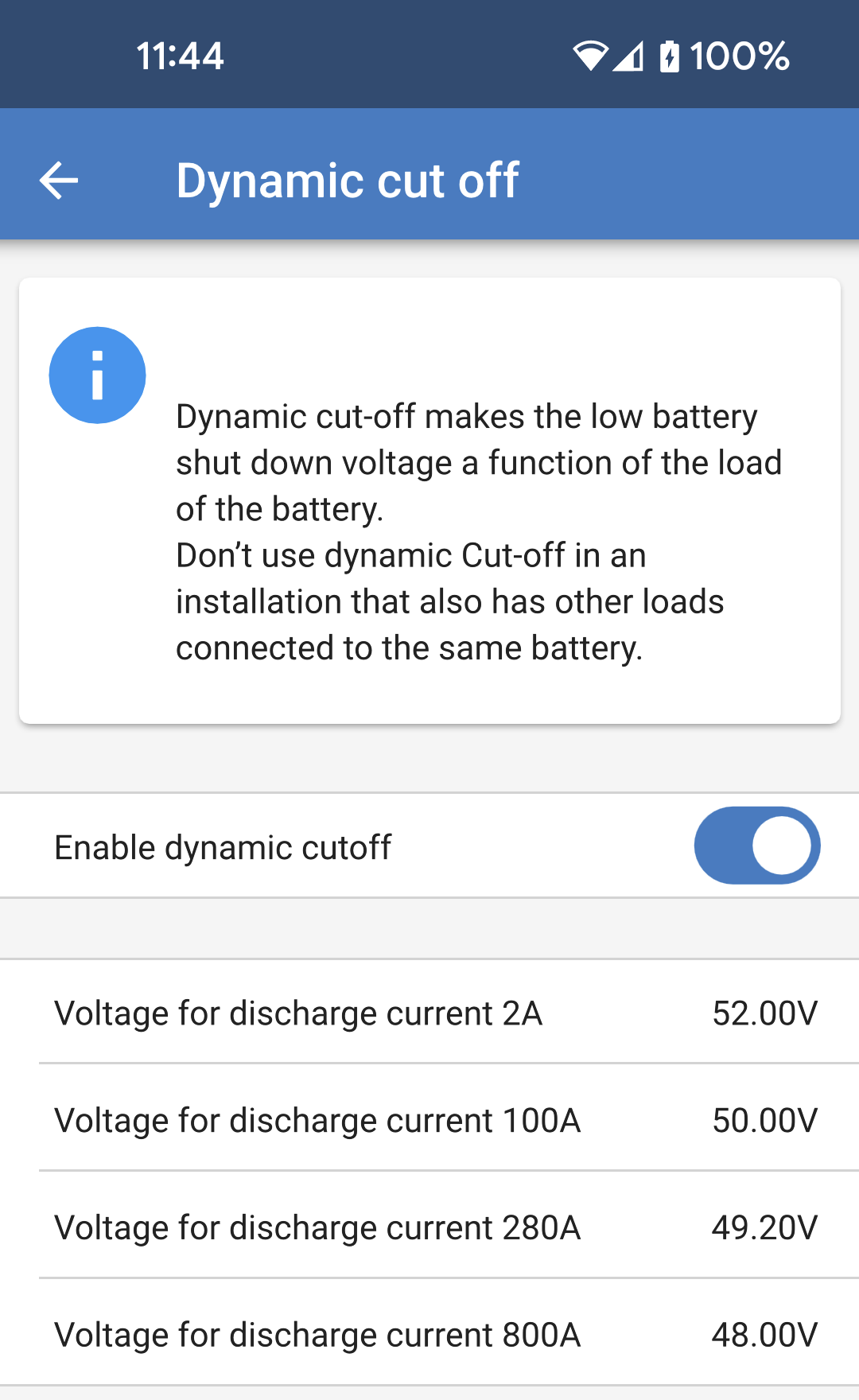

Attivare taglio dinamico: Se questa opzione è attivata, le tensioni di spegnimento per batteria scarica saranno dinamiche e dipenderanno dalla corrente di scarica attuale della batteria.

Sono presenti quattro diversi campi in cui è possibile impostare la tensione di taglio a livelli crescenti di corrente di scarica.

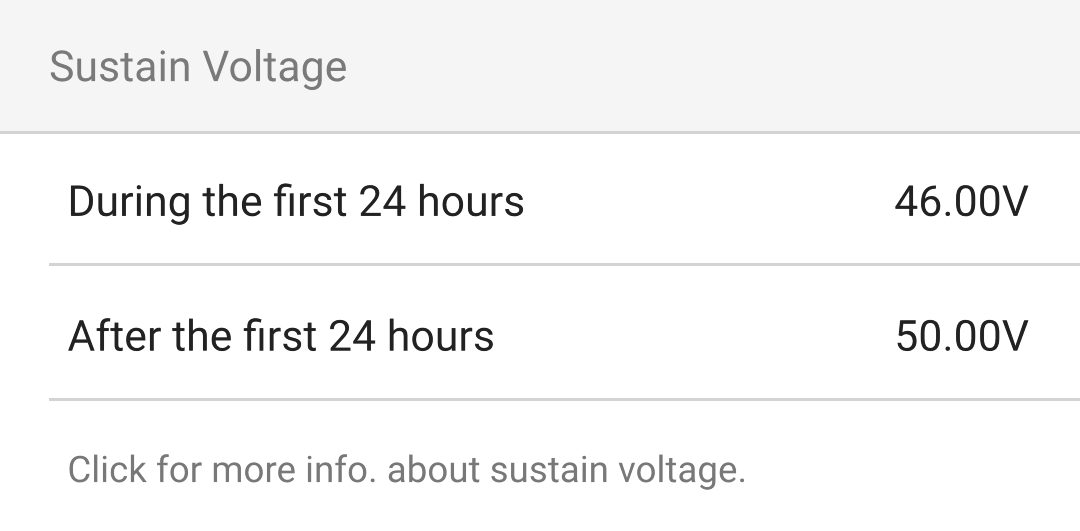

Durante le prime 24 ore: Specificare la tensione alla quale verrà mantenuta la batteria per le prime 24 ore, se non viene ripresa la carica.

Dopo le prime 24 ore: Se dopo 24 ore la tensione della batteria non è aumentata oltre l'impostazione definita per le prime 24 ore, la tensione della batteria verrà aumentata al livello impostato qui.

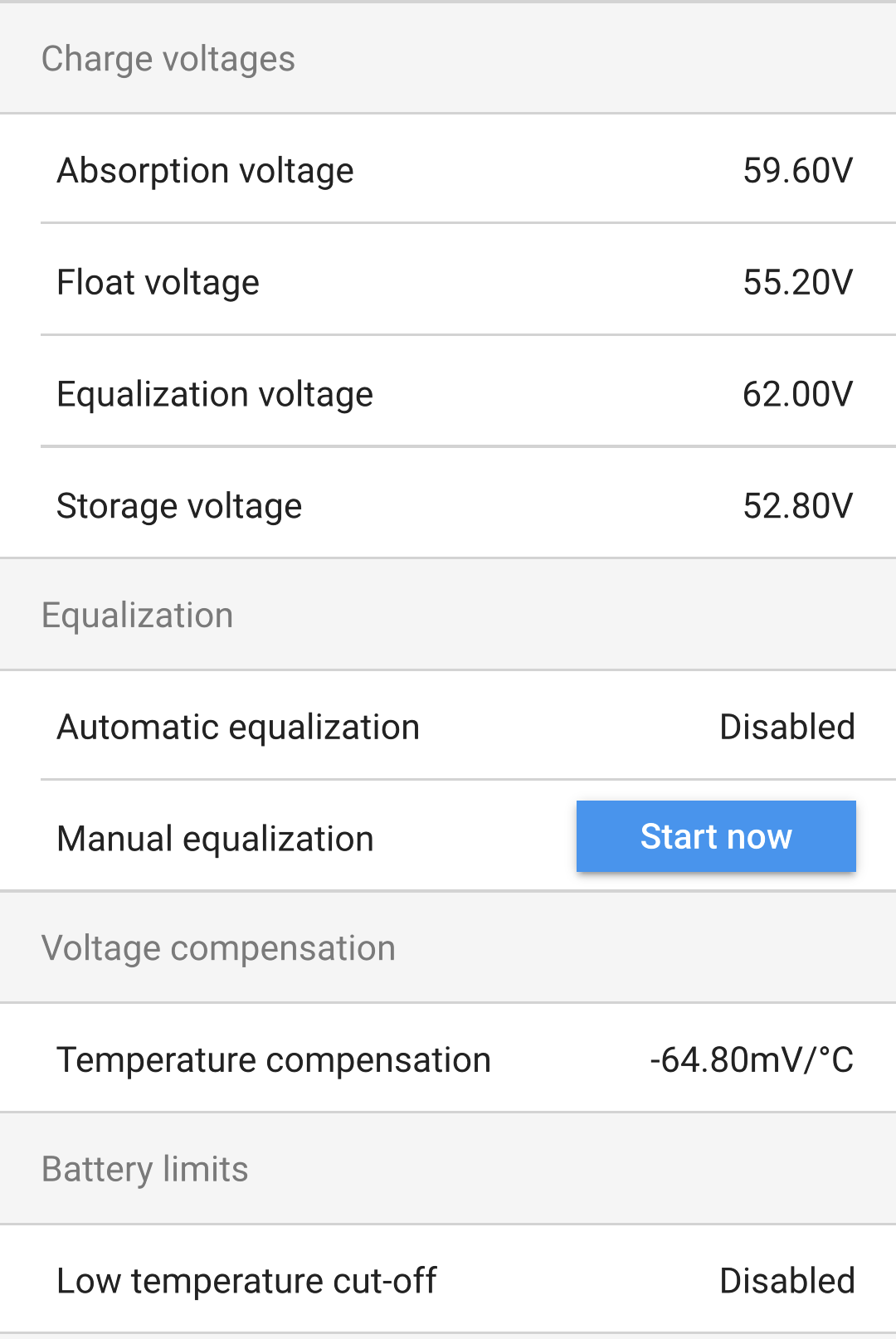

Tensione di assorbimento: Impostare la tensione di assorbimento.

Tensione di mantenimento: Imposta la tensione di mantenimento.

Tensione di equalizzazione: Impostare la tensione di equalizzazione.

Tensione di accumulo: Impostare la tensione di accumulo. È possibile che il Multi RS abbia un'alimentazione continua CA e che alcuni tipi di batterie possano essere danneggiati da una tensione di mantenimento prolungata. La tensione di accumulo può essere impostata su un valore inferiore a quello della tensione di mantenimento per tempi di accumulo prolungati se la batteria non viene sottoposta a cicli.

Equalizzazione automatica: Configurare la frequenza della funzione di equalizzazione automatica. Le opzioni disponibili variano fra 1 e 250 giorni.

L’equalizzazione generalmente si usa per bilanciare le celle di una batteria al piombo e anche per evitare la stratificazione dell’elettrolita nelle batterie a liquido elettrolita. La necessità o meno di un’equalizzazione (automatica) dipende dal tipo di batterie e dal loro uso. Per ulteriori informazioni, rivolgetevi al vostro fornitore di batterie.

Una volta iniziato il ciclo di equalizzazione automatica, il caricabatterie applica alla batteria una tensione di equalizzazione finché il livello di corrente rimane al di sotto dell'impostazione percentuale della corrente di equalizzazione della corrente di massa.

Per tutte le batterie VRLA e per alcune batterie a liquido elettrolita l'equalizzazione automatica termina quando si raggiunge il limite di tensione (maxV), o dopo un periodo pari a (tempo di assorbimento/8), a seconda dell'evento che si verifichi per primo.

Per tutte le batterie a piastre tubolari e anche per i tipi di batterie definiti dall’utente, l’equalizzazione automatica terminerà dopo un periodo pari a (tempo di assorbimento/2).

La compensazione non è disponibile per le batterie al litio.

Se un ciclo di equalizzazione non si completa in un giorno, non riprenderà il giorno successivo. La sessione di equalizzazione successiva si svolgerà in base all’intervallo impostato nell’opzione «Equalizzazione Automatica».

Equalizzazione manuale: Toccare "Avvia ora" per avviare immediatamente l'equalizzazione. La durata è limitata a 1 ora. L'equalizzazione deve essere avviata solo nelle fasi di assorbimento o di mantenimento e quando la luce solare è sufficiente.

Compensazione della temperatura: Molti tipi di batterie richiedono una tensione di carica più bassa in condizioni operative a caldo e una tensione di carica più alta in condizioni operative a freddo.

Il coefficiente configurato è in mV per gradi Celsius per tutto il banco batterie, non per cellula. La temperatura di base per la compensazione è di 25 °C (77 °F), come mostrato nel grafico sottostante.

Se è installato un sensore di temperatura nel Blocco di connessione I/O utente, verrà utilizzata la temperatura effettiva della batteria per compensare tutto il giorno.

Spegnimento per bassa temperatura Questa impostazione si può utilizzare per disattivare la carica a basse temperature, come necessario per le batterie al litio.

Per le batterie al litio-ferro-fosfato questa impostazione è preimpostata su 5 gradi Celsius. Per gli altri tipi di batterie è disattivata. Quando si crea una batteria definita dall'utente, il livello di temperatura di spegnimento può essere regolato manualmente.

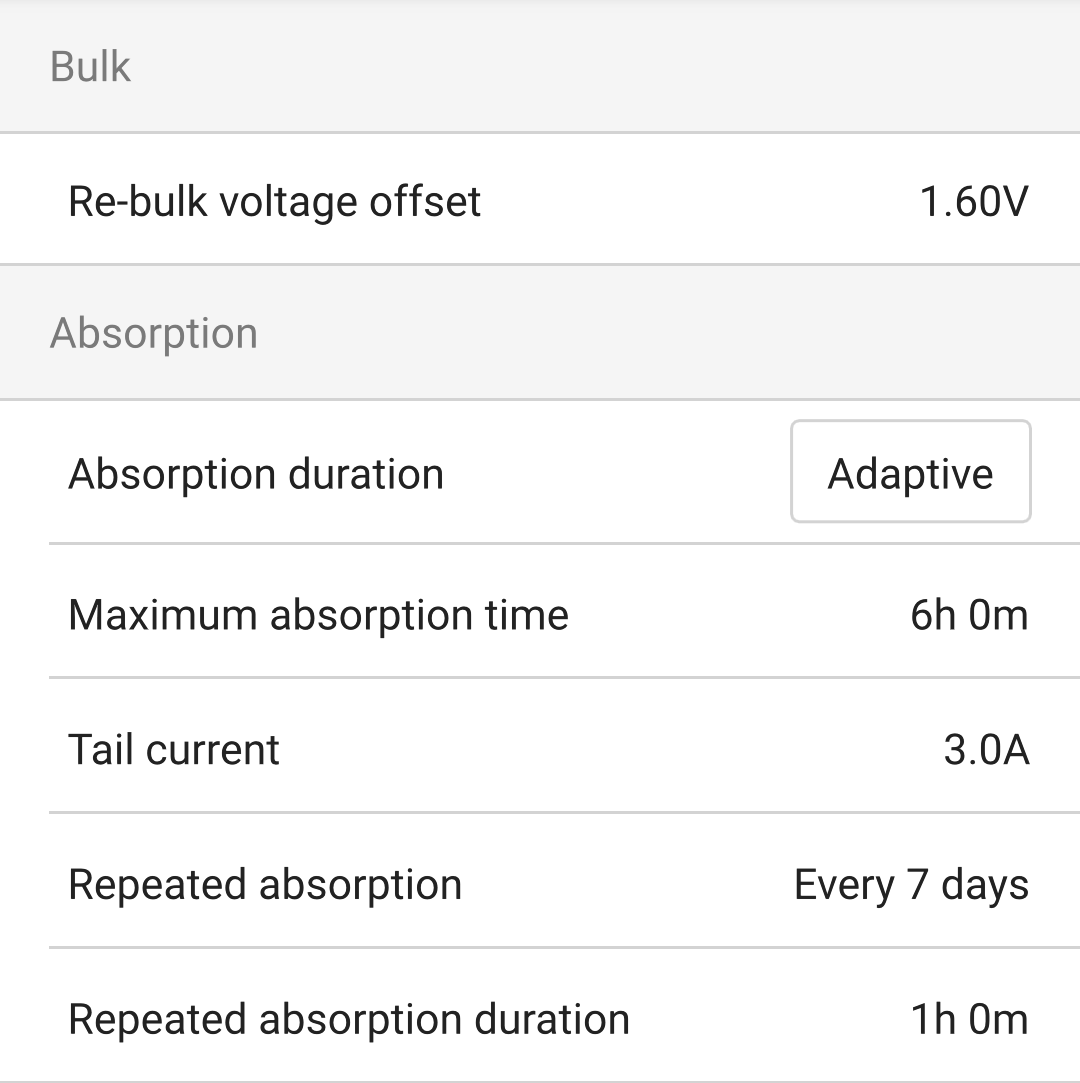

Offset tensione di ricarica di massa: Impostare l'offset di tensione che verrà utilizzato sull'impostazione della tensione di mantenimento che determinerà la soglia di riavvio del ciclo di carica.

Ad esempio, per un offset di tensione di ricarica di massa di 0,4 V e un'impostazione della tensione di mantenimento di 54,0 V, la soglia di tensione che verrà utilizzata per riavviare il ciclo di carica sarà di 53,6 V. In altre parole, se la tensione della batteria scende al di sotto di 53,6 V per un minuto, il ciclo di carica si riavvierà.

Durata assorbimento: Selezionare "Fisso" o "Adattivo". Toccando il riquadro a destra, viene visualizzata una spiegazione dettagliata di ogni opzione.

Tempo massimo di assorbimento: Imposta il tempo limite di assorbimento. È disponibile solo quando si utilizza un profilo di carica personalizzato.

Corrente di coda: Impostare la soglia di corrente che verrà utilizzata per terminare la fase di assorbimento prima della scadenza del tempo massimo di assorbimento. Quando la corrente della batteria scende al di sotto della corrente di coda per un minuto, la fase di assorbimento termina. Questa impostazione può essere disattivata impostandola a zero.

Assorbimento ripetuto: Scegliere la frequenza con cui ripetere la fase di assorbimento automatico.

Impostando il tempo di intervallo su 0 si disattiva l'assorbimento ripetuto.

Durata dell’assorbimento ripetuto: Impostare la durata di una fase di assorbimento ripetuta.

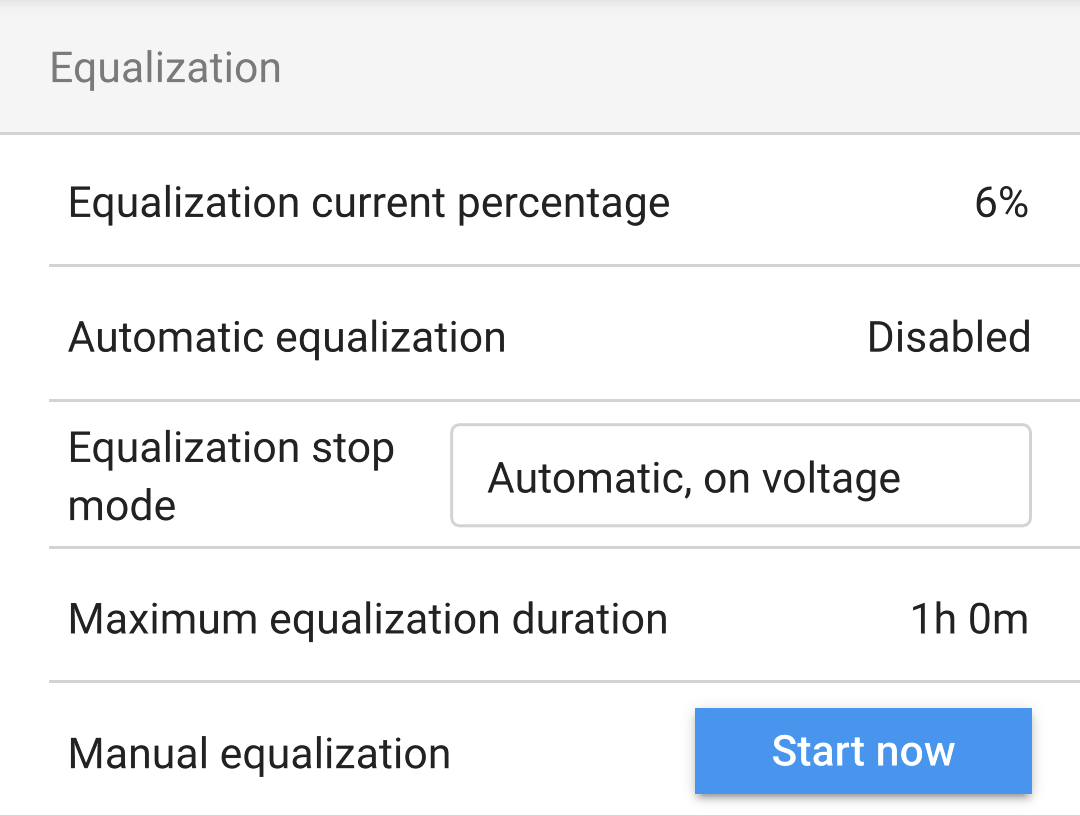

Percentuale corrente di equalizzazione: Impostare la percentuale dell'impostazione Corrente di carica massima che verrà utilizzata per eseguire l'equalizzazione.

Equalizzazione automatica: Se è attiva, il Multi RS esegue automaticamente una fase di equalizzazione in base all’intervallo di tempo prescelto.

Modalità di arresto dell’equalizzazione: L'equalizzazione può essere impostata in modo da interrompersi automaticamente quando raggiunge un livello di tensione prescelto o allo scadere di un tempo fisso.

Durata massima equalizzazione: Durata massima di una fase di equalizzazione in ogni caso.

Equalizzazione manuale: Eseguire immediatamente una fase di equalizzazione manuale. Una fase di equalizzazione attivata manualmente ha una durata massima di un'ora.

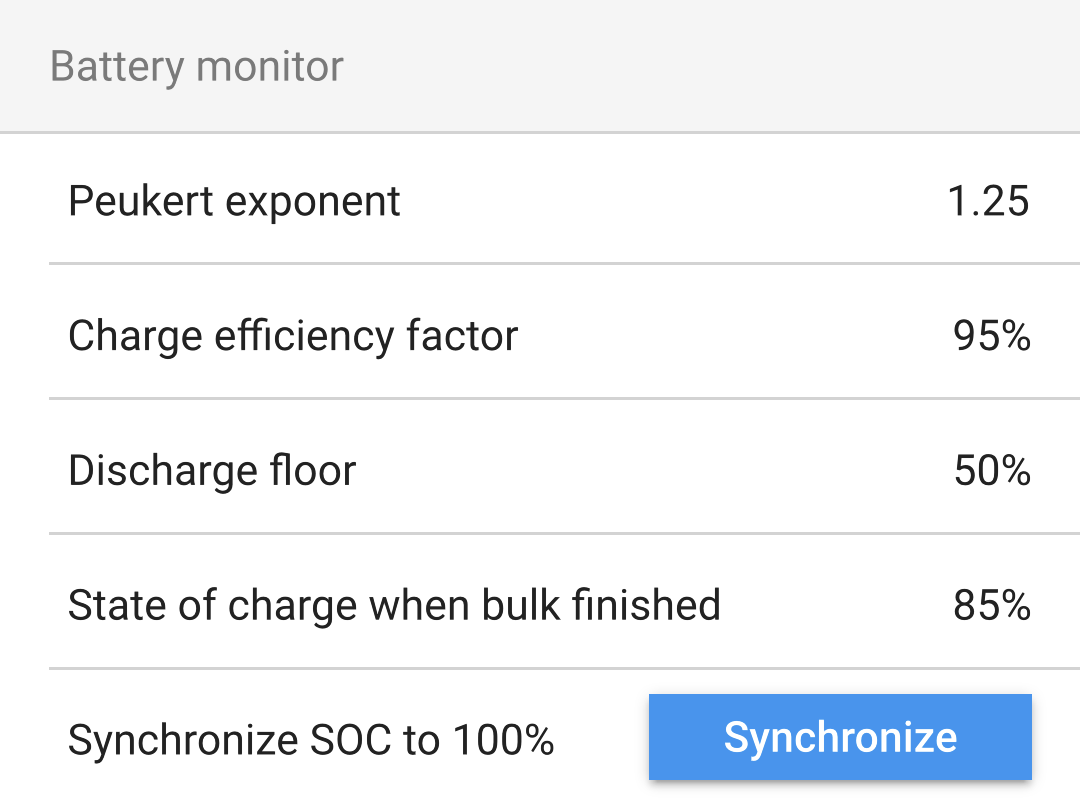

Coefficiente di Peukert: Regolare il valore dell'esponente di Peukert in base al tipo di batteria utilizzata. Consultare la scheda delle specifiche della batteria per conoscere il valore corretto. Se non si trova il valore di Peukert, i normali valori d'uso sono 1,25 per le batterie al piombo e 1,05 per le batterie al litio. Un valore pari a 1,00 disattiva il calcolo dell’esponente di Peukert.

Fattore di efficienza di carica: In seguito alle perdite di carica, una batteria avrà bisogno di più Ah rispetto alla quantità scaricata per caricarsi completamente. L'impostazione predefinita è 95 %. Aumentare questo valore per le batterie con una maggiore efficienza di carica. Ad esempio, le batterie al litio possono raggiungere il 99 %.

Soglia di scarica: Questo è il livello minimo a cui la batteria deve essere scaricata. Ad esempio, le batterie al piombo non dovrebbero essere scaricate al di sotto del 50 %.

Stato della carica al termine della massa: Definire il SoC della batteria non appena si completa la fase di massa e viene raggiunta la tensione di assorbimento.

Sincronizzare SoC al 100 %: Forza il monitor della batteria a mostrare il 100 %. Utilizzare questa opzione solo quando si è certi che il SoC della batteria sia effettivamente al 100 % e si desidera che il monitor della batteria lo rispecchi.
