Panoramica dei collegamenti

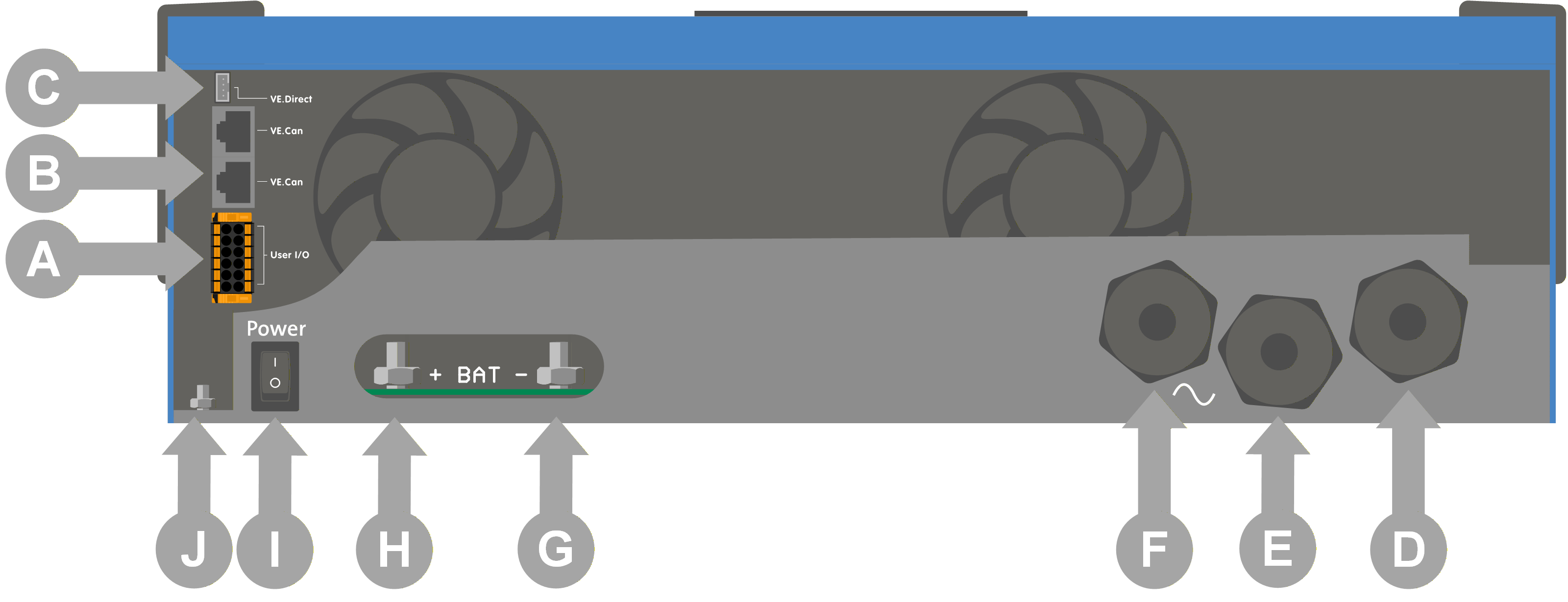

L'illustrazione mostra i connettori del pannello frontale e nella tabella a continuazione è riportata la descrizione di ognuno di essi.
Tabella 1. Descrizione dei connettori del pannello frontale
Lettera | Nome | Descrizione |
|---|---|---|
A | Utente I/O | Connettore Utente I/O rimovibile Per vedere la descrizione della piedinatura, entrare qui . |
B | VE.Can | Coppia di connettori Canbus VE.Can |
C | VE.Direct | Connettore VE.Direct |
D | AC In | Ingresso CA |
E | Uscita CA 2 | Uscita CA 2: |
F | Uscita CA 1 | Uscita CA 1: |
G | Batteria - | Morsetto negativo della batteria |
H | Batteria + | Morsetto positivo della batteria |
I | Interruttore di alimentazione | Interruttore on / off |
J | Messa a terra del telaio | Perno di messa a terra del telaio |
