Multi RS

Il Multi RS è compatibile con il contatore di energia VM-3P75CT di Victron.

Il contatore di energia Victron può essere collegato tramite VE.Can o Ethernet. Per la connettività Ethernet è necessario un dispositivo GX. Vedere i diagrammi di esempio riportati di seguito.

Per tutti i dettagli, consultare il manuale del VM-3P75CT.

Il contatore di energia può essere configurato per sistemi monofase o trifase.

Una volta selezionato il ruolo nelle impostazioni del contatore di energia, è possibile impostare il supporto dello stesso nelle impostazioni del Multi RS:

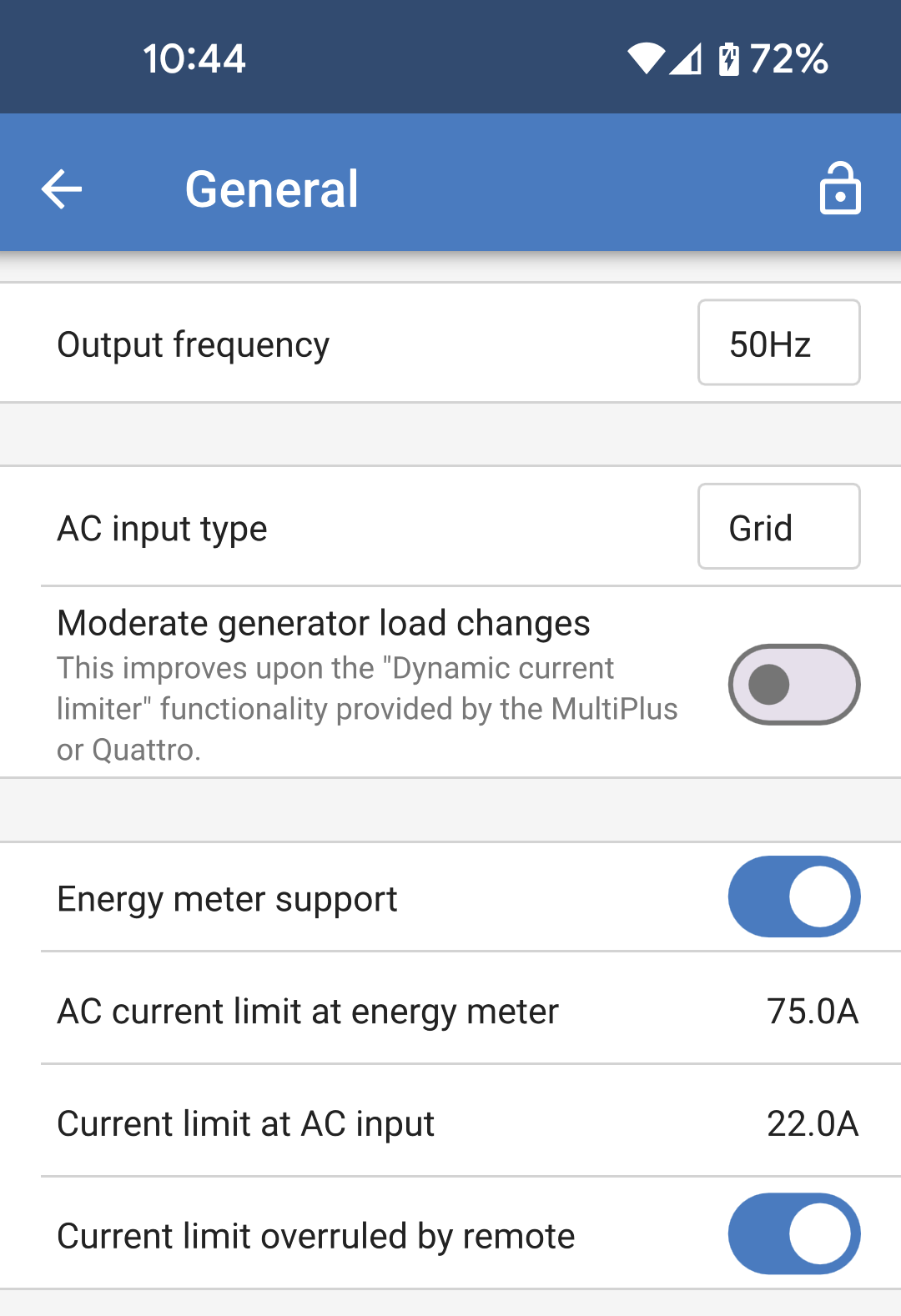

Assistenza contatori di energia: Attivare questo interruttore per consentire l'utilizzo di un contatore di energia di rete in questo sistema. I carichi tra il contatore di energia di rete e i terminali di ingresso CA del Multi RS potranno così essere alimentati dal Multi RS. Nota Il ruolo del contatore di energia deve essere configurato come contatore di "Rete". Limite di corrente CA nel contatore di energia: Questo valore imposta il limite di corrente massimo nel punto in cui è installato il contatore di energia. I carichi tra il contatore di energia e il Multi RS saranno alimentati dalla rete finché non si raggiunge il limite impostato. Dopodiché, il Multi RS inizierà a "dare corrente" per mantenere il limite di corrente impostato. Limite di corrente dell'ingresso CA: Quest’impostazione determina la corrente massima consentita sui terminali di ingresso CA del Multi RS. Limita la corrente CA per i carichi sull'uscita CA 1 e per la carica della batteria. I carichi sull'uscita CA 1 continueranno a essere alimentati dall'ingresso CA, ma se si raggiunge il limite di corrente, il Multi RS inizierà a "dare corrente" utilizzando l'energia della batteria. Limite di corrente annullato da remoto: Attivare quest’opzione per consentire la regolazione del limite di corrente da remoto. Ad esempio, è possibile utilizzare un dispositivo GX per regolare il limite di corrente da remoto. Non è possibile impostare da remoto il limite di corrente oltre il livello qui definito.

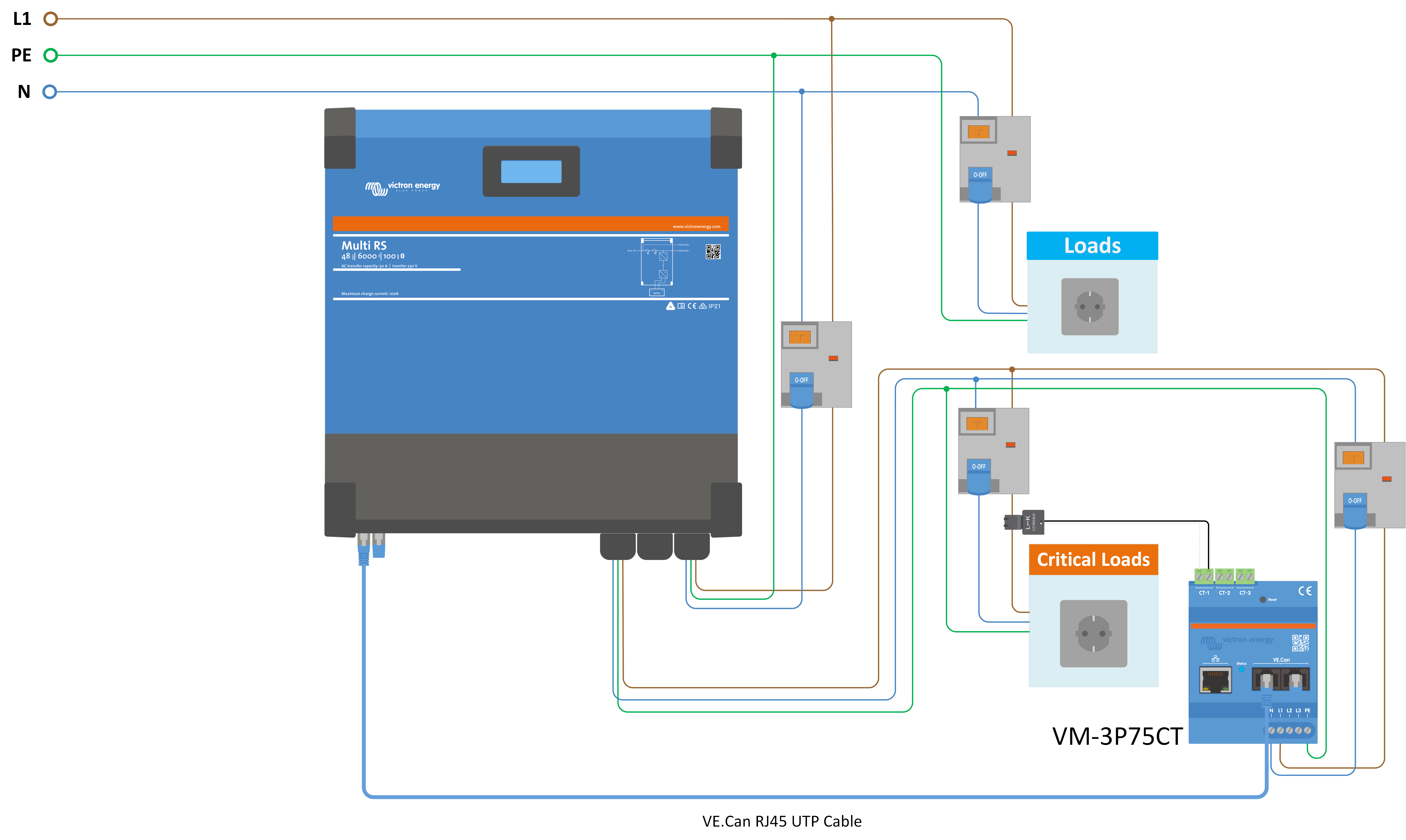

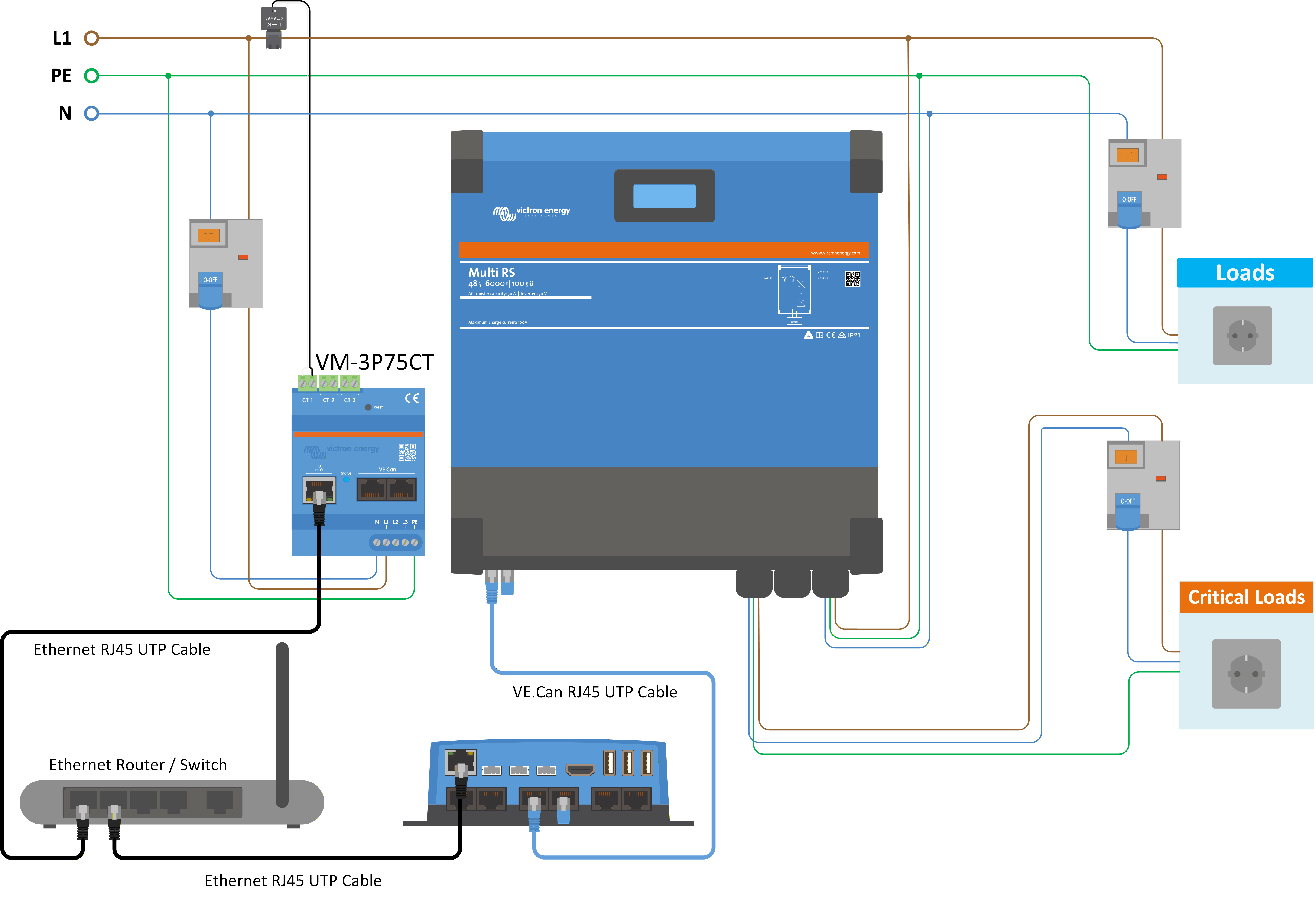

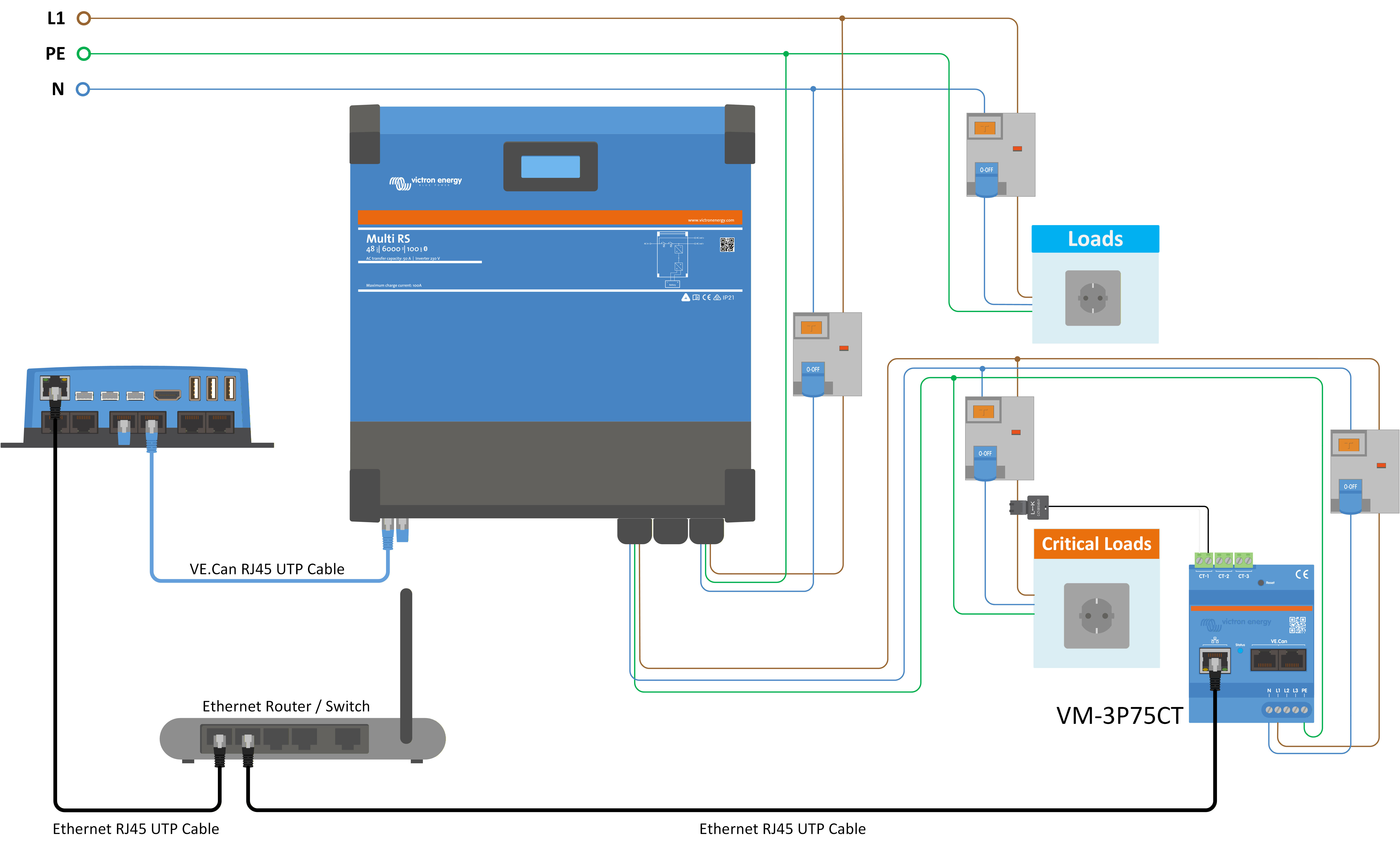

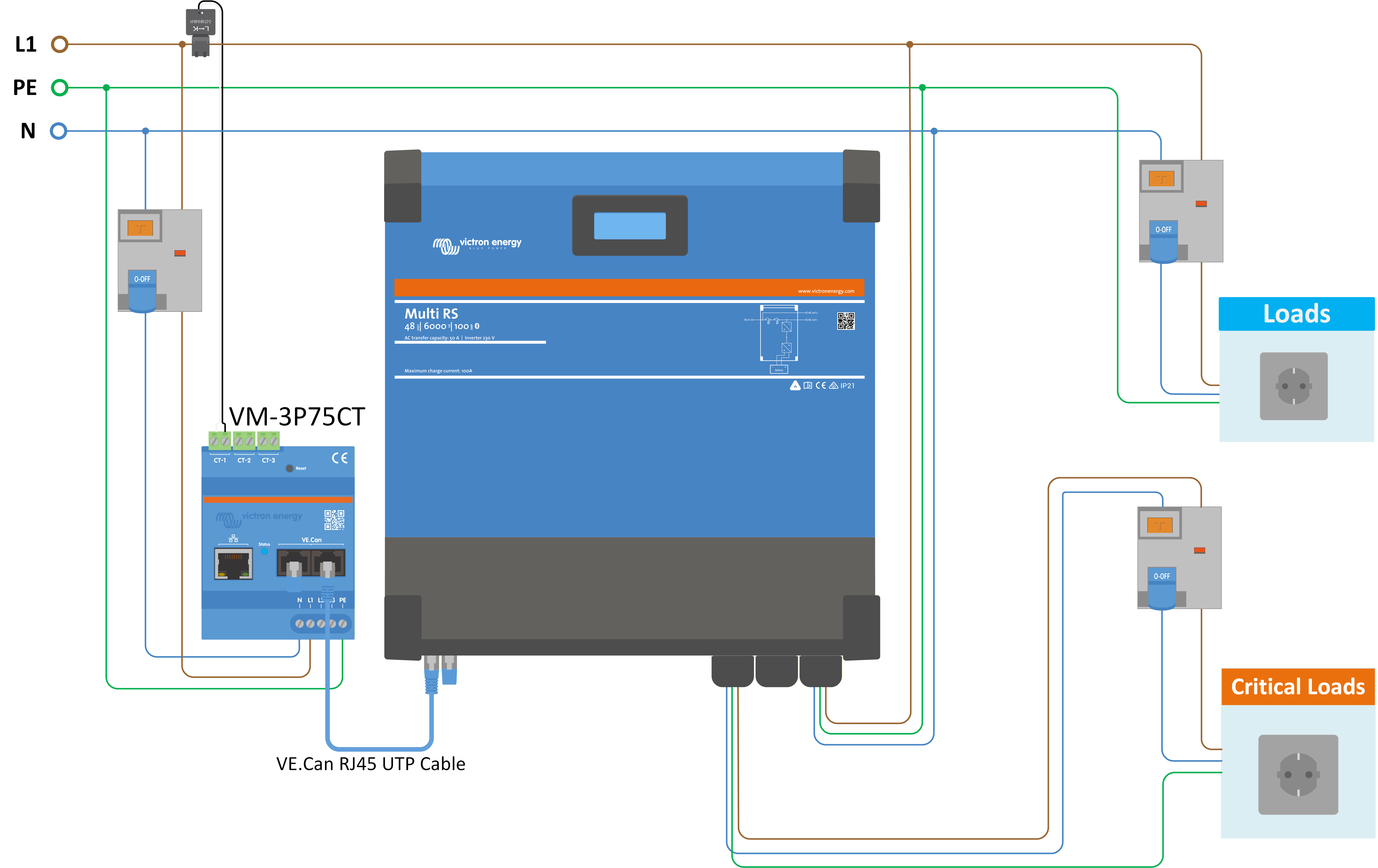

L'esempio di cablaggio indicato sopra può essere utilizzato quando il ruolo del contatore di energia è impostato come "Contatore di rete" o "Generatore". La corrente in ingresso dalla rete CA o da un generatore viene misurata prima dell'ingresso CA del Multi RS o di qualsiasi carico CA non critico.

Se è attivo “Assistenza contatori di energia”, è possibile impostare un limite di corrente nel contatore di energia, al fine di evitare un carico eccessivo in una rete CA debole. Se i carichi non critici superano il limite di corrente del contatore di energia, il Multi RS inizierà a "dare corrente" per cercare di mantenere il limite di corrente pari o inferiore al setpoint.

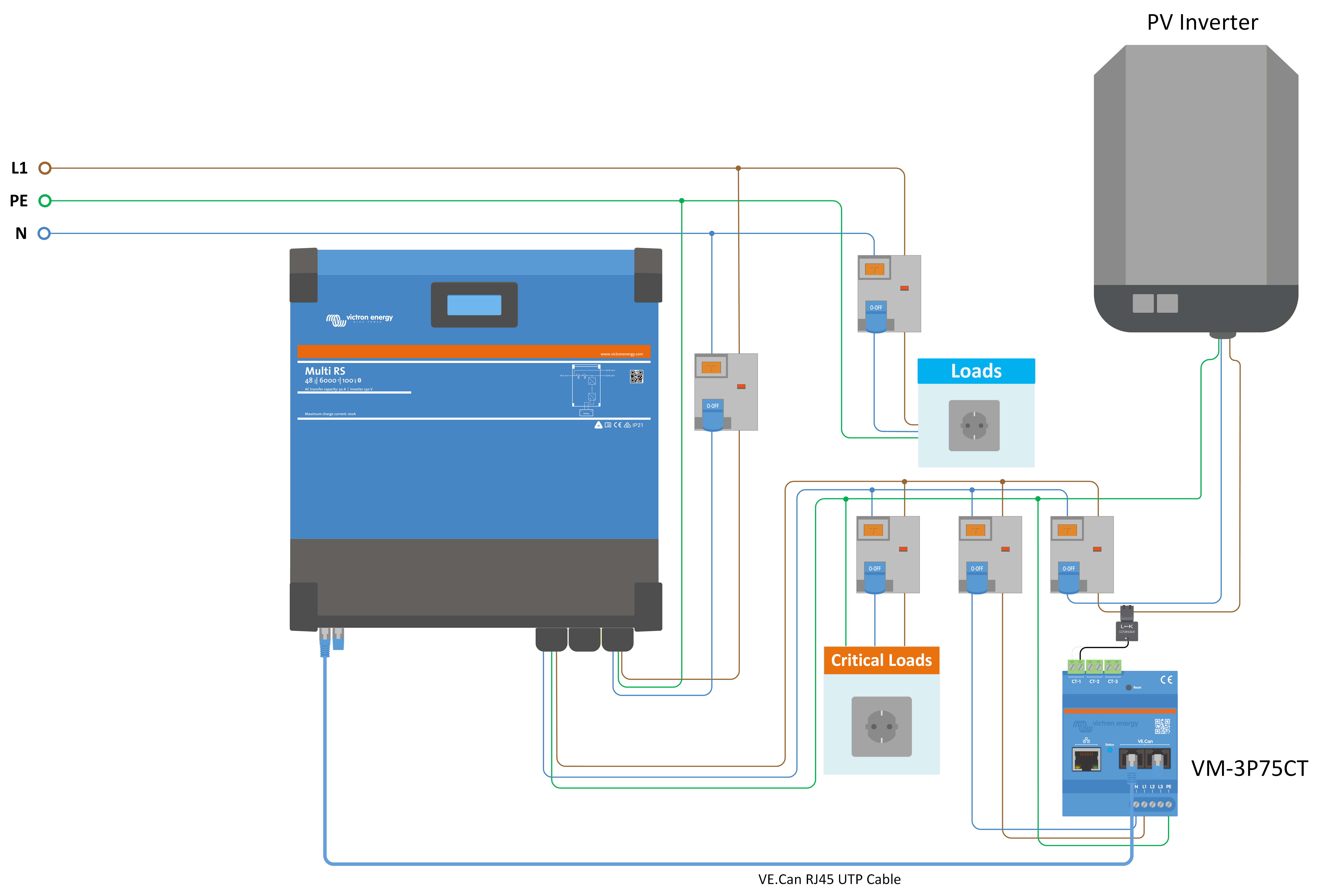

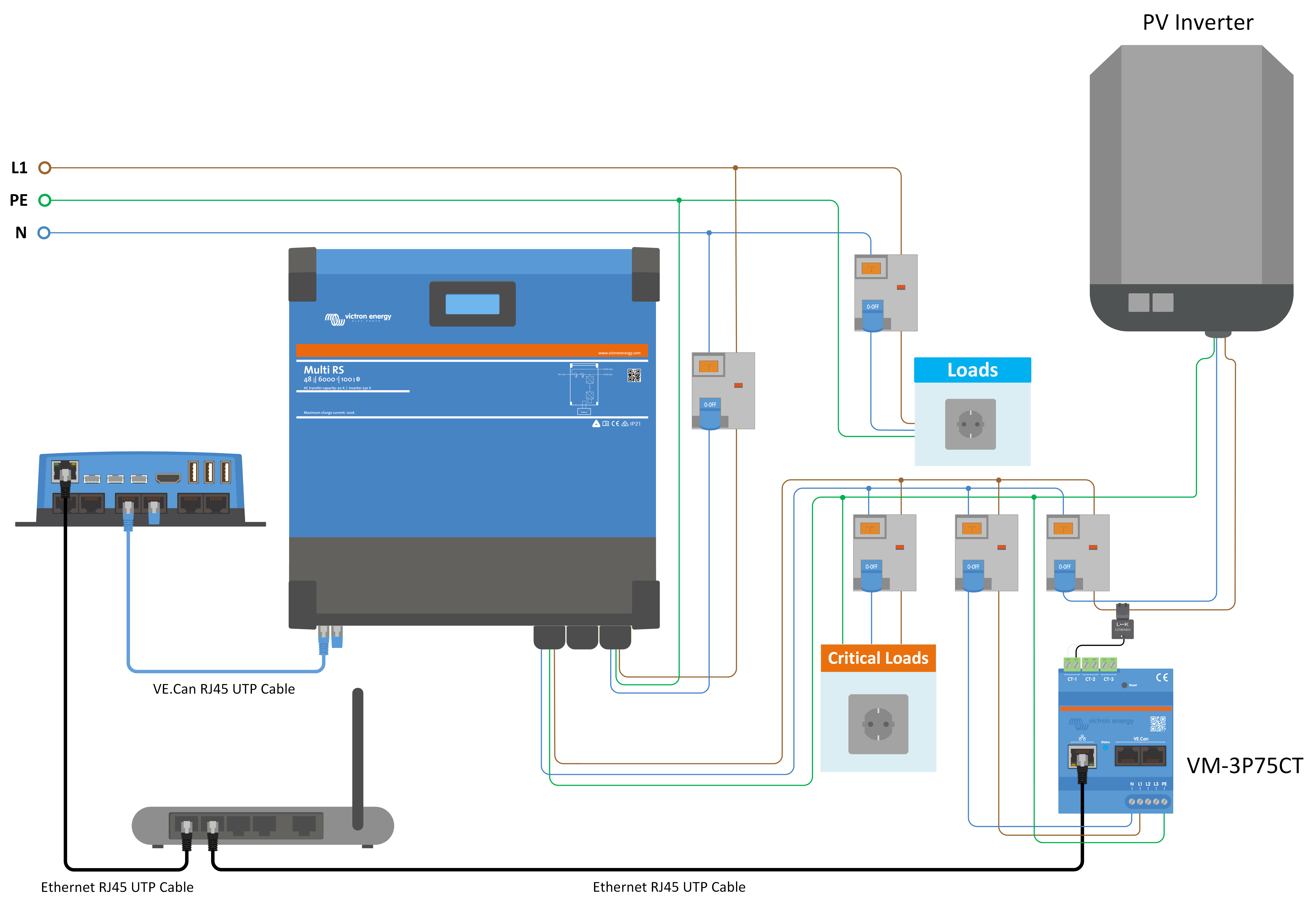

Se all'uscita CA del Multi RS è collegato un inverter FV generico, il ruolo del contatore di energia deve essere impostato su "Inverter FV" e cablato, al fine di misurare la corrente prodotta dall'inverter FV.

Se il ruolo del contatore di energia è impostato su "carico CA", il contatore di energia può essere cablato per misurare carichi specifici. Ad esempio, è possibile misurar il circuito di uno scaldabagno per monitorare il suo consumo energetico e tenere traccia della quantità di energia utilizzata.
