Multi RS

ESS- Sistema di Accumulo di Energia

Importante

Queste informazioni si riferiscono in particolare al modello "Dual Tracker" (PMR482602020).

L'immissione in rete di un Sistema di Accumulo di Energia non è supportata dal vecchio modello "Single Tracker" (PMR482602000).

Un sistema di accumulo di energia (ESS) è un tipo specifico di sistema di alimentazione che utilizza il Multi RS per lavorare unitamente a una connessione alla rete. Viene utilizzato per ottimizzare l'uso dell'energia solare, l'accumulo delle batterie e l'importazione o l'esportazione dalla rete.

L'ESS può essere configurato per ottimizzare l'autoconsumo o per mantenere le batterie cariche.

Quando la potenza FV è superiore a quella necessaria per il funzionamento dei carichi, l'energia FV in eccesso viene immagazzinata nella batteria. L'energia immagazzinata viene poi utilizzata per alimentare i carichi nei momenti di carenza di potenza FV. Quando la batteria è piena, l'energia FV in eccesso può essere esportata in rete.

È possibile scegliere la capacità di riserva della batteria. Se la connessione alla rete è affidabile, è possibile utilizzare una quantità maggiore di energia proveniente dalla batteria e tenerne meno in riserva. Se la connessione alla rete è inaffidabile e subisce frequenti interruzioni, invece, sarebbe consigliabile conservare una maggior quantità di energia proveniente dalla batteria in riserva.

L'opzione "Mantieni le batterie cariche" consente di mantenere le batterie completamente cariche, se possibile. Le batterie si scaricano solo durante un'interruzione della rete, quando l'energia solare è insufficiente. Non appena torna la corrente di rete o è disponibile una quantità sufficiente di energia solare, le batterie si ricaricano automaticamente.

Nota

Non utilizzare le impostazioni dell’ESS in sistemi dotati di un generatore. Vedere la sezione Programmazione del generatore se il generatore è collegato all'ingresso CA.Programmazione del generatore

Il Multi RS può essere configurato come Sistema di Accumulo di Energia. In questa configurazione, il dispositivo funziona in modalità parallela alla rete, consentendo di immettere nuovamente energia in rete attraverso i terminali di ingresso CA.

Nota

Tutte le impostazioni ESS del Multi RS si configurano in VictronConnect. Nel menu ESS sono disponibili opzioni di configurazione limitate per un dispositivo GX.

Per immettere in rete è necessario selezionare il codice di rete appropriato per il proprio Paese in VictronConnect. Nella maggior parte dei casi, prima di configurare un Sistema di Accumulo di Energia per l'immissione in rete è necessaria l'autorizzazione del gestore di rete.

Se non si dispone dell'autorizzazione del gestore di rete o se l'impianto non soddisfa i requisiti per l'immissione in rete, impostare il codice di rete su "Nessuno" In questo caso, l'energia non verrà reimmessa in rete.

Importante

La certificazione di immissione in rete del Multi RS varia a seconda del Paese e attualmente non è certificata in tutti i Paesi.

Non dare per scontato che il dispositivo Multi RS sia certificato o autorizzato all'esportazione in rete nel proprio Paese solo perché il suo codice di rete è elencato nel menu a discesa.

Verificare sempre la presenza di certificati aggiornati per questo prodotto, disponibili nella sezione Downloads e Assistenza del sito web.

Utilizzare VictronConnect per configurare il Multi RS come ESS, come indicato di seguito:

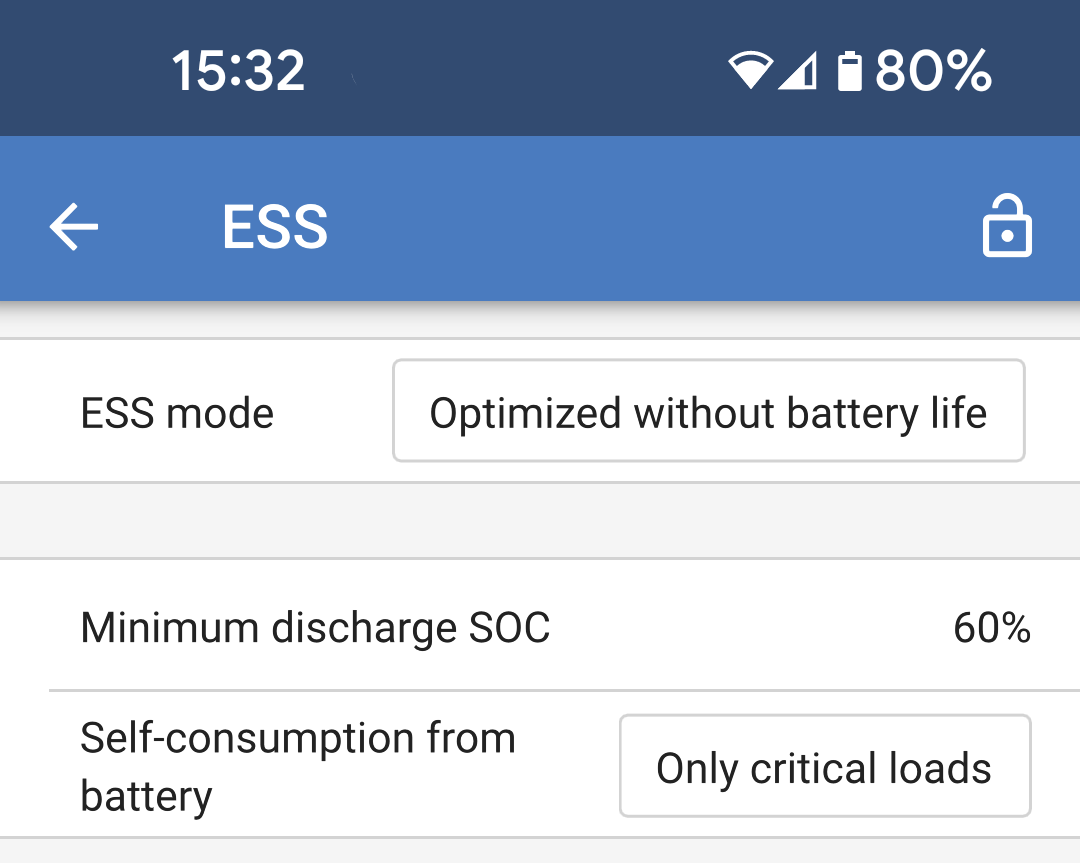

Nella pagina delle impostazioni principali, selezionare la pagina delle impostazioni dell’ESS.

  • Modalità ESS: Toccando la casella appare una selezione di modalità dell’ESS. In genere, una delle modalità ottimizzate è la scelta migliore. In questo esempio, "Ottimizzato senza durata della batteria" potrebbe essere la più adatta per la chimica delle batterie al litio.

    Per ulteriori informazioni sulle altre modalità ESS disponibili, visitare la sezione VictronConnect.ESS

  • SoC di scarica minimo: Questa impostazione determina il punto più basso in cui si scarica la batteria se è disponibile la rete. Se la rete è fuori servizio, la batteria può continuare a scaricarsi al di sotto di questo livello per mantenere l'alimentazione dell'uscita CA.

  • Autoconsumo della batteria: Si può scegliere se l'energia della batteria alimenterà solo i carichi critici sui terminali AC-out o se includere anche i carichi posizionati tra un contatore di energia di rete e i terminali AC-in.

    Nota

    Quest’opzione sarà visibile solo se è attivo "Assistenza contatori di energia". Vedere Collegamento di un contatore di energia esterno.

    In assenza di un contatore di energia di rete, gli ESS possono alimentare i carichi critici solo tramite la batteria.

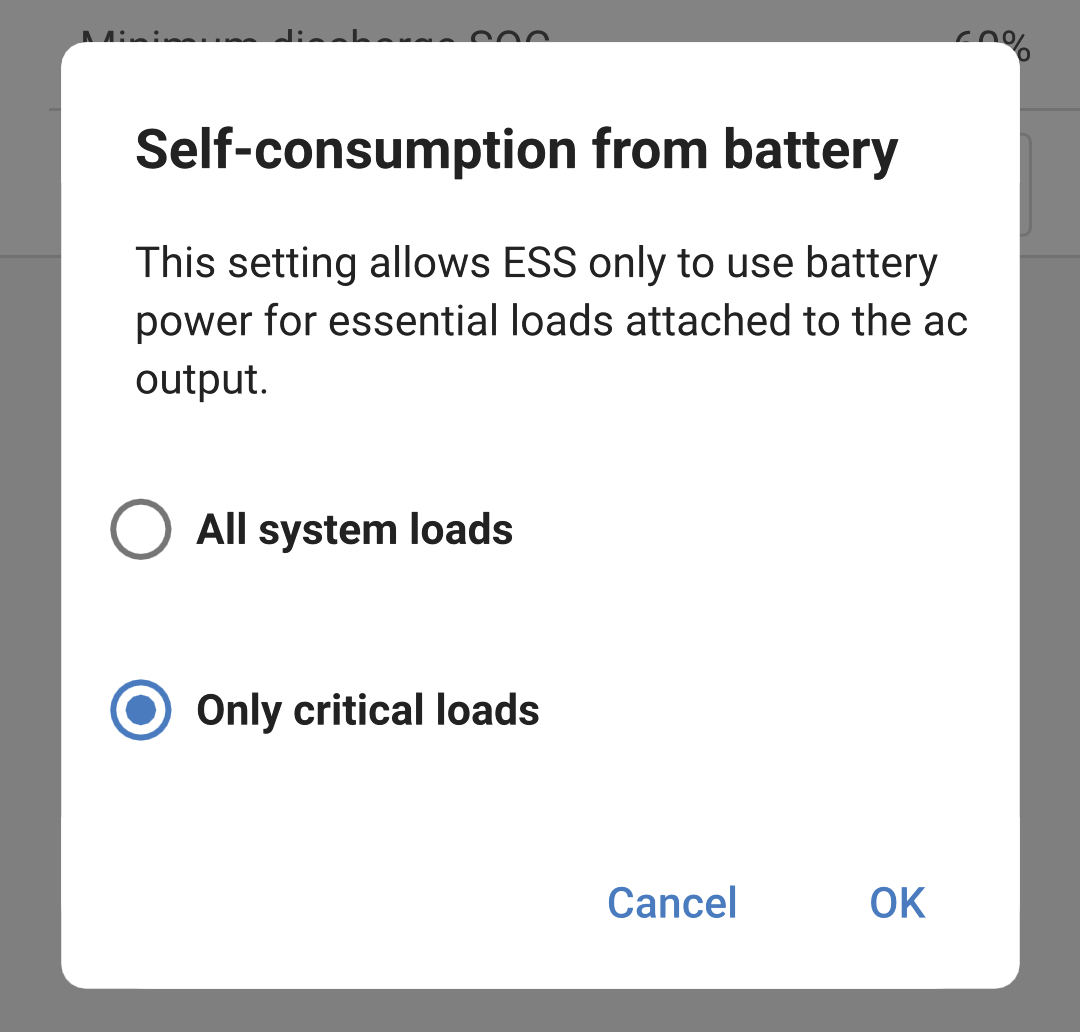

Opzioni dell’autoconsumo della batteria:

  • Tutti i carichi del sistema: L'ESS utilizzerà l'energia della batteria per alimentare i carichi collegati tra un contatore di energia di rete e i terminali AC-in, nonché i carichi critici collegati ai terminali AC-out.

  • Solo carichi critici: L’ESS alimenterà tramite la batteria solo i carichi critici collegati ai terminali AC-out.

    I carichi collegati tra un contatore di energia di rete e i terminali AC-in saranno alimentati dalla rete e non dalla batteria.


Nota

Le impostazioni del codice di rete richiedono una password per la protezione da interferenze non autorizzate.

Dopo aver impostato un codice di rete per la prima volta, non è possibile disattivarlo o modificarlo senza una password. Se fosse necessaria assistenza per modificare il codice di rete, contattare il proprio installatore.

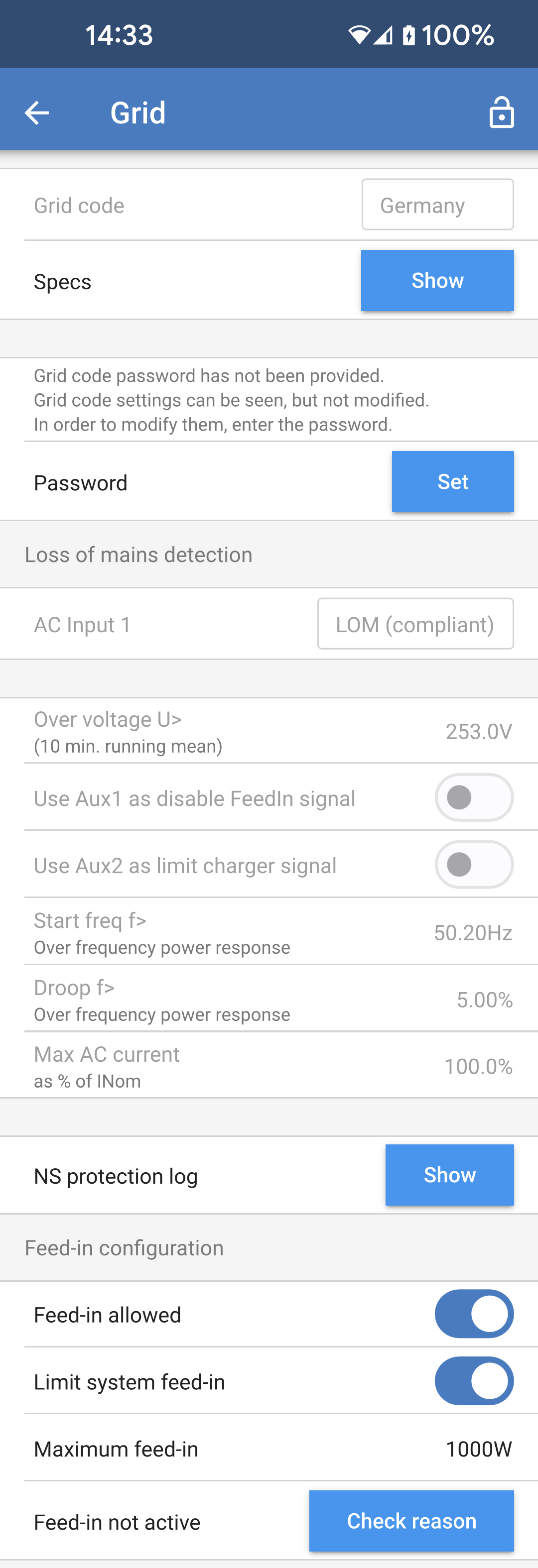

Entrare nella pagina delle Impostazioni di rete, scegliere un codice di rete appropriato per la propria ubicazione e selezionarlo. In base alla selezione effettuata, potrebbero diventare disponibili ulteriori opzioni, le quali possono variare a seconda della regione. Nell’esempio a continuazione, il codice di rete selezionato è quello della Germania.

Alcune impostazioni appaiono in grigio e non possono essere modificate senza impostare la password del codice di rete. Attenzione a non modificare queste impostazioni se non su indicazione del gestore di rete.

  • Codice di rete: Scegliere il Paese o la regione che corrisponde all’ubicazione dell'impianto.

    Importante

    Verificare sempre che il Multi RS sia certificato per l'uso nel proprio Paese. L'elenco a discesa non implica la certificazione. Verificare la presenza di certificati qui.

  • Specifiche Toccando "Mostra" si visualizzano i dettagli e i requisiti relativi al codice di rete selezionato.

  • Password: Gli installatori hanno la possibilità di apportare ulteriori modifiche e alterare la regione del codice di rete inserendo la password, ma è essenziale modificare le impostazioni solo in base alle indicazioni del gestore di rete.

Perdita del rilevamento dell’alimentazione di rete: In genere, la maggior parte di queste impostazioni appare in grigio e serve solo a scopo informativo. I valori sono definiti dal codice di rete selezionato.

  • Uso di Aux1 come segnale di disattivazione FeedIn: Il gestore di rete può richiedere un meccanismo per disattivare l'immissione in rete. Per soddisfare questo requisito, gli installatori possono cablare un contatto all’Aux1 del Multi RS al fine di disattivare l'immissione in rete in base alle necessità.

  • Utilizzare Aux 2 come segnale di limitazione del caricabatterie: Se si utilizza il codice di rete della Germania, l'operatore di rete potrebbe richiedere di limitare la potenza di carica a 4,2 kW, suddivisa uniformemente tra il numero di unità presenti. Per soddisfare questo requisito, è possibile collegare un contatto ad Aux2.

  • Registro della Protezione NS: Il registro di protezione del sistema di rete registra i cinque eventi di protezione più recenti. Toccare "Mostra" per visualizzare gli eventi registrati.

Configurazione dell’immissione.

  • Immissione consentita: Questa funzione è progettata per attivare o disattivare il flusso di energia in eccesso verso la rete, in base ai requisiti specifici della propria ubicazione. Per impostazione predefinita si trova su "on" (l'energia può essere immessa), ma se l'immissione non è consentita, deve essere disattivato.

  • Limita l'immissione del sistema: Se esiste un limite della quantità di energia che può essere immessa nuovamente in rete, utilizzare questa funzione per impostare la potenza massima di immissione consentita.

  • Immissione massima: Impostare un limite massimo per la quantità di energia che può essere immessa nuovamente in rete attraverso il Multi RS.

  • Immissione non attiva: Utilizzare questa funzione per scopi diagnostici quando si nota che l'energia non viene reimmessa in rete. Toccando il pulsante "Controlla motivo", viene visualizzato un elenco di potenziali motivi del problema.


Se il codice di rete richiede il controllo esterno della potenza di carica o la disattivazione dell'immissione in rete, i contatti possono essere collegati ai terminali Aux_IN del connettore I/O utente.

I sistemi trifase richiedono il cablaggio dei contatti su un solo connettore I/O dell'unità. Lo stato dei contatti viene quindi condiviso e replicato da tutte le altre unità del sistema.

Nota

Non tutti i codici di rete supportano l'uso di ingressi Aux.

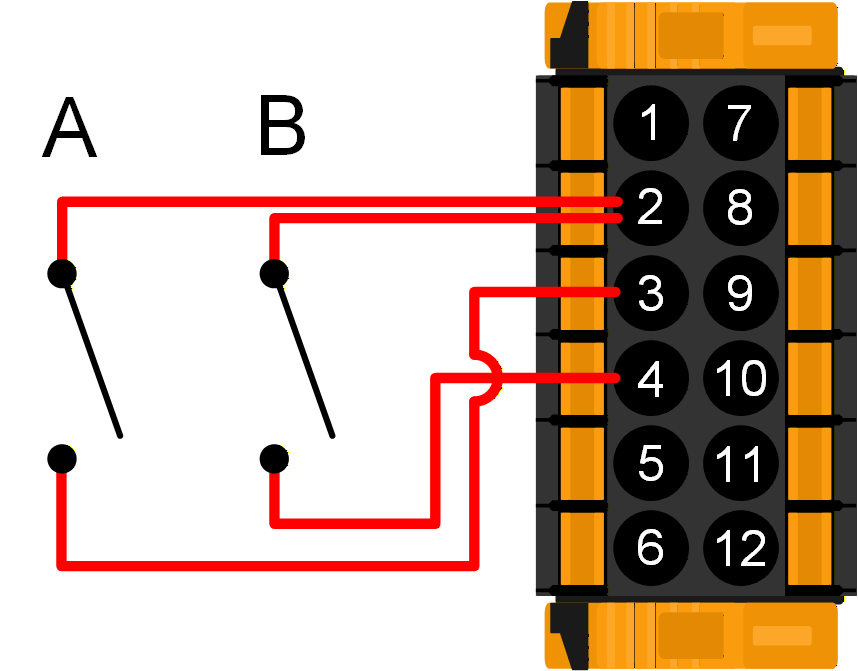

A titolo di esempio, per il codice di rete tedesco, i morsetti Aux_IN vengono utilizzati come segue:

  • Il contatto A è collegato ad Aux_IN1+. Quando il contatto esterno è chiuso, l'immissione in rete viene disattivata.

  • Il contatto B è collegato ad Aux_IN2+. Quando il contatto esterno è chiuso, la potenza di carica dalla rete sarà limitata a 4,2 kW.
