Multi RS19 Solar

Overzichtspagina

De hoofdoverzichtspagina biedt in één oogopslag informatie over de Multi RS19 Solar. Het is verdeeld in vier tabbladen:

  • Overzicht: Directe uitlezing van de basis status van de zonne-energie opbrengst, AC ingang en AC uitgang.

  • Status: Direct uitlezen van de basis status van de MPPT lader.

  • Geschiedenis: Kijk tot de laatste 30 dagen va PV- en accugegevens.

  • Trends: Herzie huidige trendgegevens.

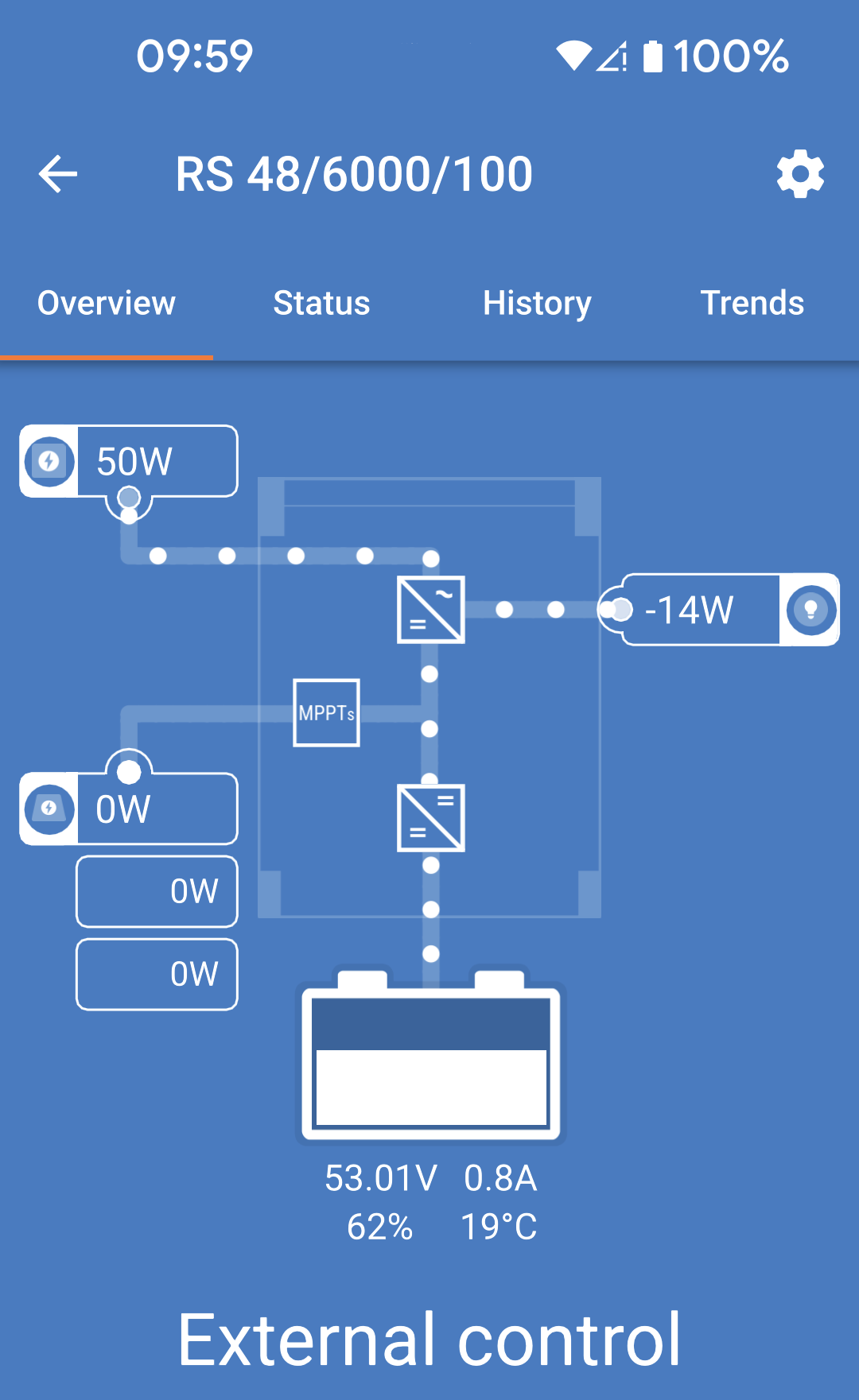

Overzicht:

  • AC ingang: Het bovenste linker pictogram toont het AC ingangsvermogen. Een negatieve waarde betekent dat vermogen geëxporteerd wordt naar het net.

  • PV: Dit geeft het totale vermogen weer dat door de PV installatie wordt geproduceerd.

    Als er meer dan één MPPT tracker is, wordt ook het vermogen weergegeven dat door elke tracker wordt geproduceerd.

  • AC uitgang: Het AC uitgangsvermogen wordt weergegeven.

  • Accu: Onder de accu worden de spanning, stroom en laadstatus weergegeven.

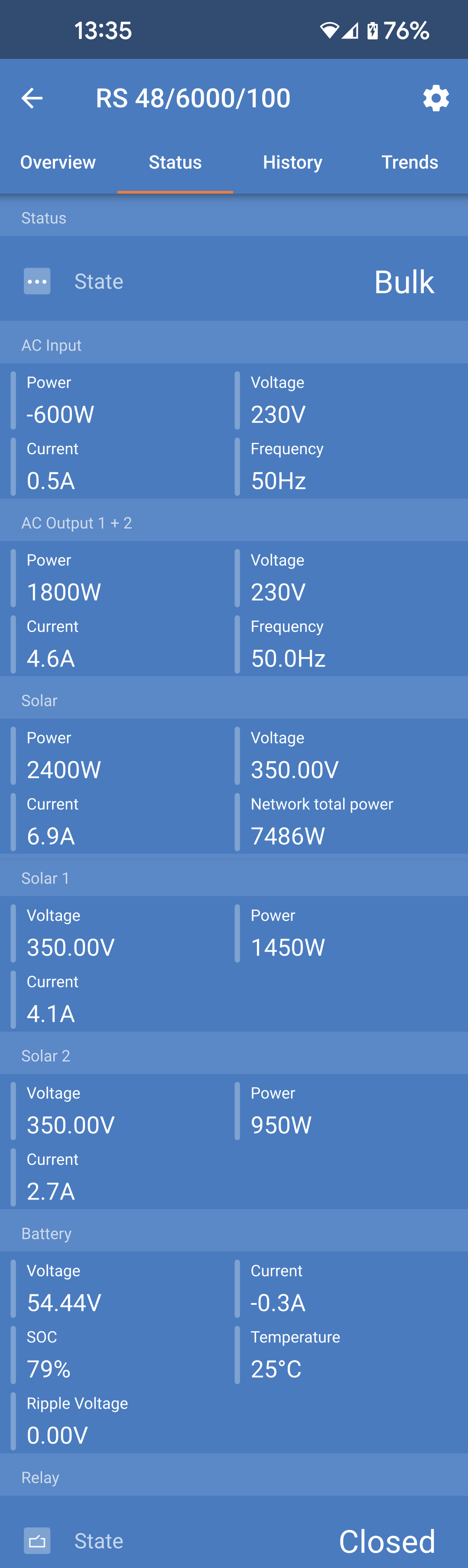

Statustabblad:

Het statustabblad biedt meer gedetailleerde informatie dan het overzichttabblad.

  • AC ingang: AC ingangsvermogen, stroom, spanning en frequentie worden getoond. Negatieve waarden geven aan dat vermogen geëxporteerd wordt.

  • AC-uitgang 1: Toont vermogen, stroom, spanning en frequentie bij de AC uitgang.

  • AC-uitgang 2: Dit toont de zelfde parameters als de AC-uitgang 1.

  • Relais: Geeft het PV vermogen, de stroom en de spanning van elke tracker in dit apparaat weer.

    Daarnaast wordt het totale PV vermogen weergegeven van alle MPPT trackers die zijn aangesloten op hetzelfde VE.Can netwerk.

  • PV 1: Spanning, stroom en vermogen van de eerste ingebouwde MPPT tracker.

  • PV 2: Spanning, stroom en vermogen van de tweede ingebouwde MPPT tracker.

  • Accu: De accuspanning, laadstatus (SOC), stroom en DC rimpelspanning worden getoond.

  • Relais: De status van de relaiscontacten wordt getoond. Als de relais modus is ingesteld op handmatig, dan kan het relais hier ook worden bediend door op de status keuzelijst rechts te tikken.


Meer gedetailleerde statusinformatie:

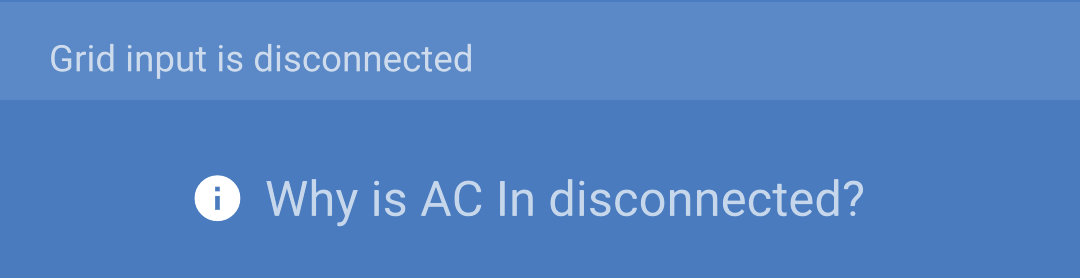

Als de Multi RS19 Solar een probleem heeft, kan er naast een uitroepteken een reden worden gegeven. In dit voorbeeld "Waarom is AC in losgekoppeld?".

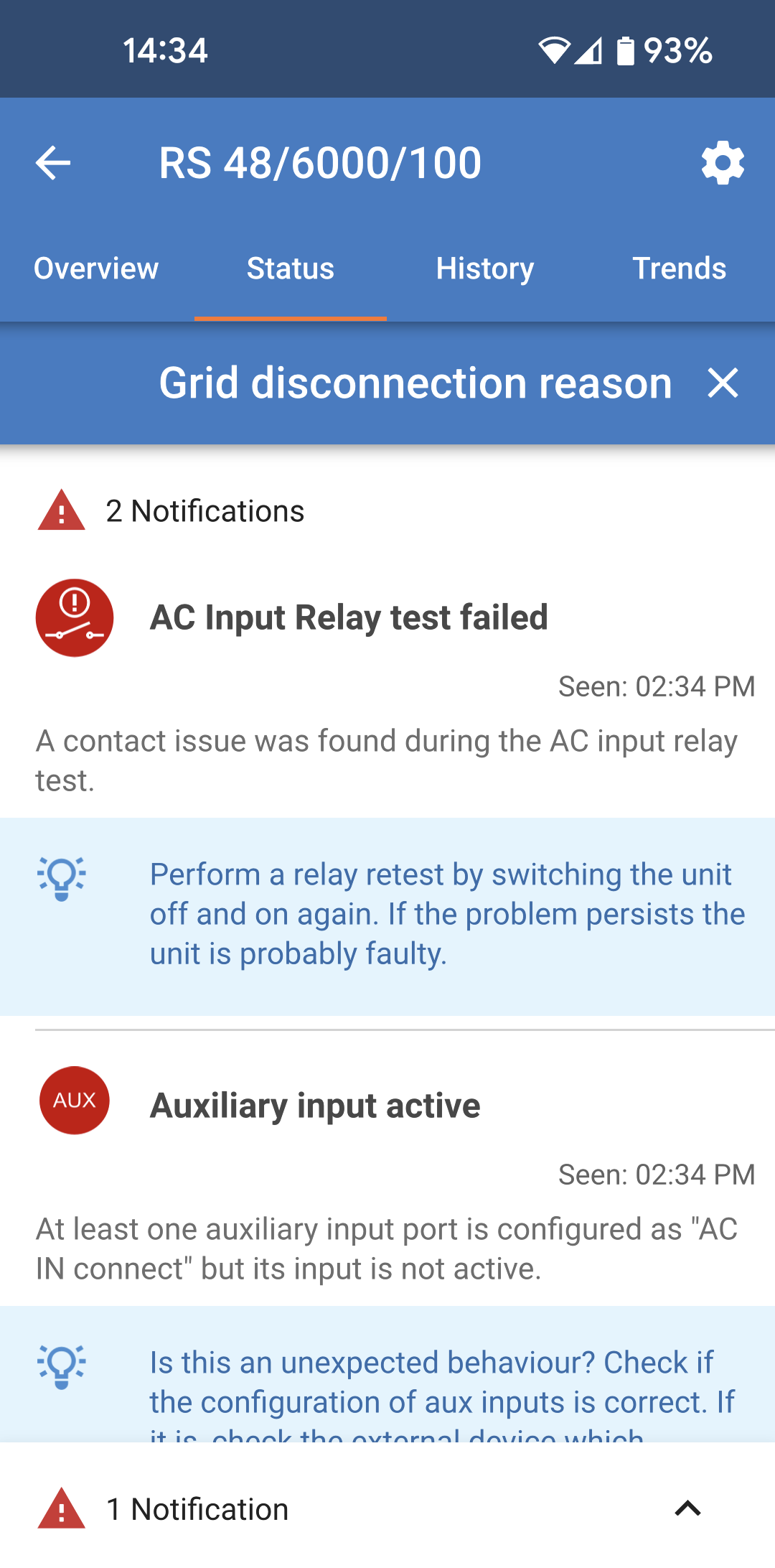

Tik op dit informatieveld om een pop-up venster op te roepen dat meer informatie en wat tips voor problemen oplossen bezorgt.

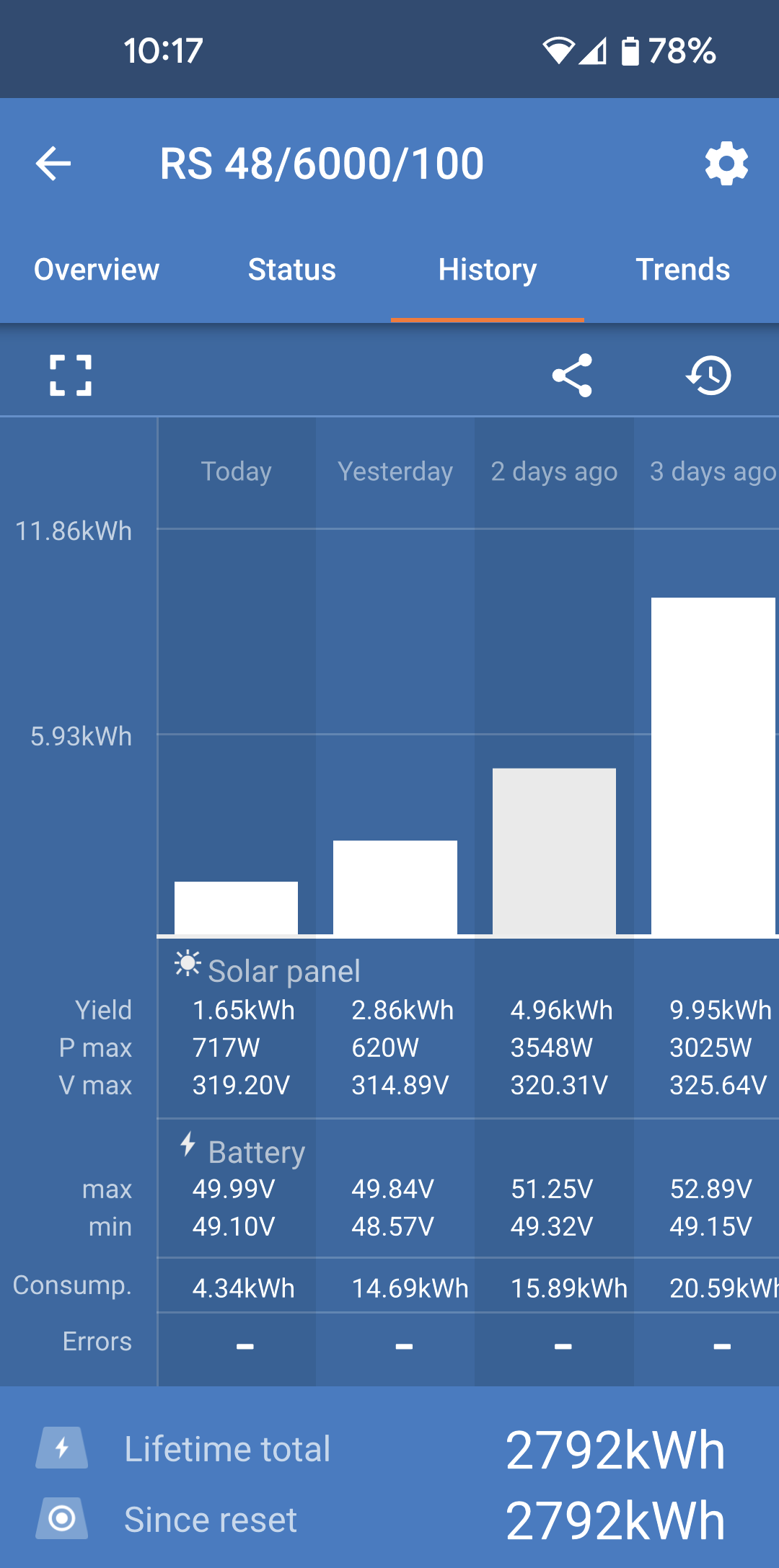

Geschiedenis tabblad:

  • Tot 30 dagen historische gegevens worden weergegeven.

  • De staafdiagrammen geven de opbrengst van zonne-energie weer in kWh. De gearceerde gebieden geven aan hoeveel tijd er in de verschillende laadfasen is doorgebracht.

  • De ”PV paneel" zone registreert de totale PV opbrengst in kWh, maximaal PV vermogen en spanning.

  • Maximale en minimale accuspanningen worden opgeslagen in de ”Accu" sectie.

  • Als er die dag fouten zijn gemaakt, worden deze weergegeven met een oranje cirkel.

  • Het totale energieverbruik voor de dag wordt opgeteld in kWh.

  • Levensduur totale energie geproduceerd door de aangesloten Multi RS19 Solar. De totalen kunnen teruggezet worden en dus houdt ”Sinds terugzetten" de recordopbrengst sinds dan bij.

  • Om de grafiek te exporteren als een .csv kan er op het driehoekige pictogram met drie punten boven de grafiek zone getikt worden. Vervolgens worden er dan verschillende methodes aangereikt om de .csv te delen (bv. e-mail, WhatsApp enz.).

Tip

Tik op het gefragmenteerde vierkant pictogram bovenaan links van de grafiekzone om de grafiek te draaien. Dit maakt het mogelijk een breed beeld van de grafiek te zien, met meer dagen tegelijkertijd weergegeven.

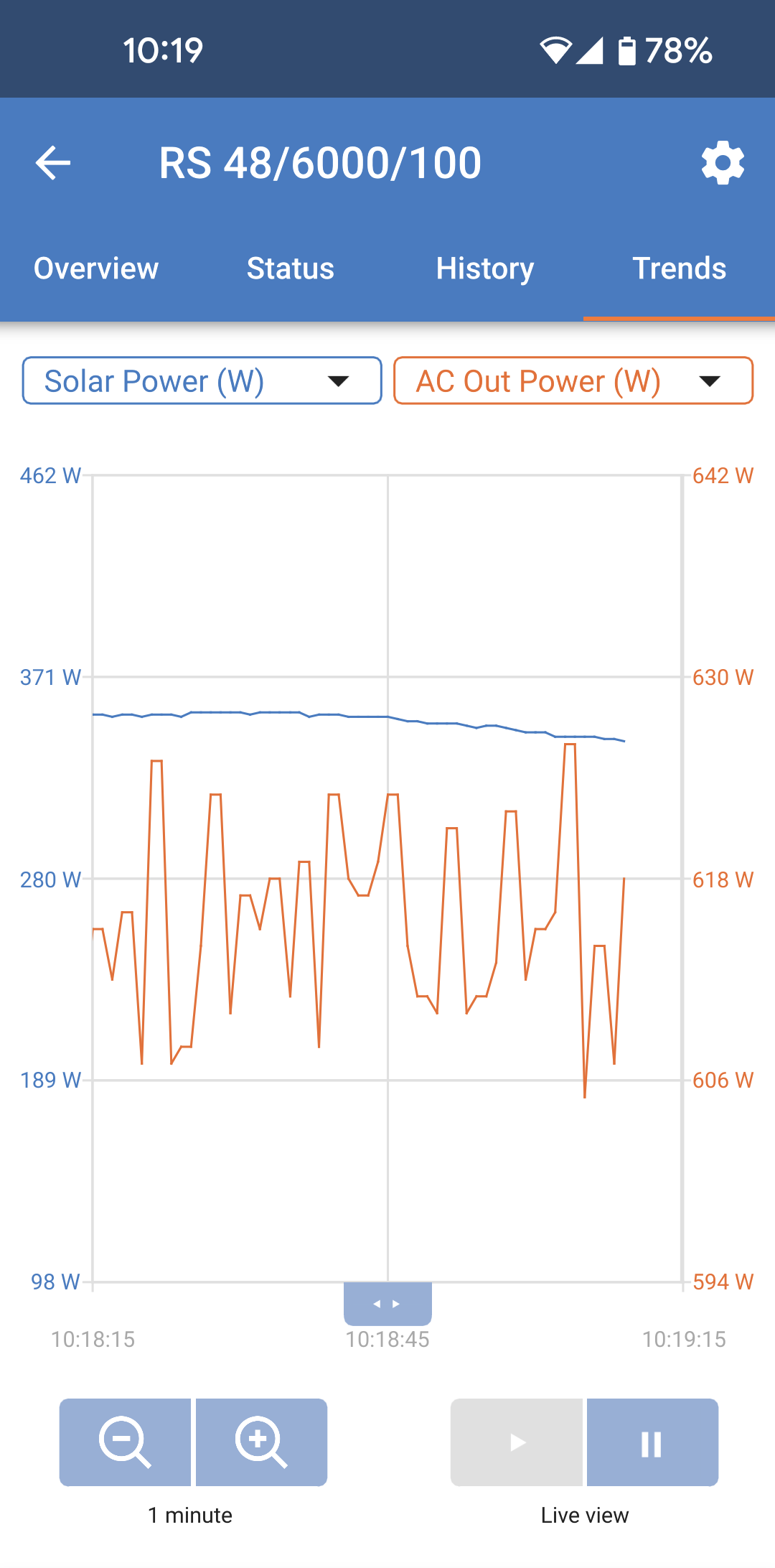

Trendstabblad:

  • Twee verschillende gegevenspunten kunnen geselecteerd worden via de uitklapmenu's, net boven de grafiek.

  • Een grafiek wordt weergegeven, in overeenstemming met de geselecteerde parameters.
