Overzicht van de aansluiting

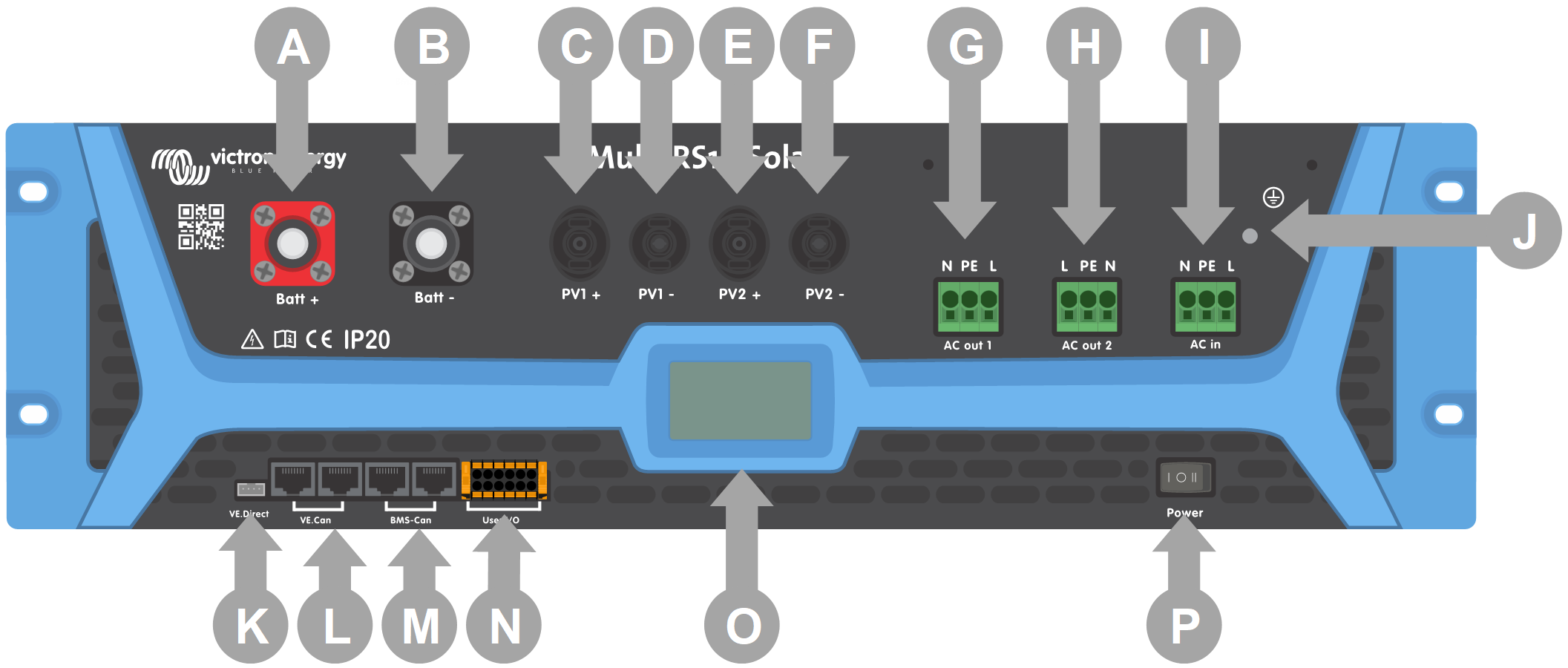

De afbeelding toont de voorpaneel aansluitingen met een beschrijving voor elk ervan in de onderstaande tabel.
Tabel 1. Beschrijving van de voorpaneel aansluitingen
Brief | Naam | Beschrijving |
|---|---|---|
A | Accu + | Positieve accu aansluiting |
B | Accu - | Negatieve accu aansluiting |
C | PV1 + | PV reeks 1 positieve aansluiting |
D | PV1 - | PV reeks 1 negatieve aansluiting |
E | PV2 + | PV reeks 2 positieve aansluiting |
F | PV2 - | PV reeks 2 negatieve aansluiting |
G | AC uit 1 | AC uitgang 1 |
H | AC uit 2 | AC uitgang 2 |
I | AC In | AC ingang |
J | Aarding aansluiting | Aardingsklem voor het chassis |
K | VE.Direct | VE.Direct aansluiting |
L | VE.Can | VE.Can CAN-bus-connector paar |
M | BMS-Can | BMS-Can CAN-bus connector paar |
N | I/O gebruiker | Verwijderbare gebruiker I/O-aansluiting. Zie hoofdstuk voor pinout beschrijving |
O | Beeldscherm | Gebruiker LCD display |
P | Aan/uit schakelaar | Voeding aan/uit of alleen lader schakelaar |
