Aansluiting van AC bekabeling
Waarschuwing
Dit is een product van veiligheidsklasse 1 (geleverd met een aardingsklem voor veiligheidsdoeleinden). De AC ingangs- en/of uitgangsklemmen en/of het chassis aardingspunt aan de voorkant van de Multi RS19 Solar moeten voor veiligheidsdoeleinden aangesloten zijn op een ononderbreekbaar aardingspunt.
In een vaste installatie kan een ononderbreekbare aarding worden vastgezet door middel van de aardingsdraad van de AC ingang. Anders moet de behuizing worden geaard.
Dit product is voorzien van een aardrelais dat automatisch de Nul uitgang met het chassis verbindt als er geen externe AC voeding beschikbaar is. Als er een externe AC voeding aanwezig is, gaat het aardrelais H open voordat het ingangsveiligheidsrelais sluit. Dit zorgt voor de juiste werking van een aardlekschakelaar die is aangesloten op de uitgang.
Bij een mobiele installatie (bijvoorbeeld met een walstroomcontactstop) zal het loskoppelen van de walstroomverbinding tegelijkertijd de aardingsverbinding verbreken. In dat geval moet de behuizing worden aangesloten op het chassis van het voertuig.
Een zekering of zekeringautomaat, berekend om de verwachte belasting te ondersteunen, moet in serie geïnstalleerd worden aan de uitgang en de kabel kernoppervlakte moet de juiste afmeting hebben. De zekering of zekeringautomaat moet een nominale stroomsterkte van maximaal 50 A hebben.
Opmerking
De Multi RS19 Solarheeft geen volledige galvanische isolatie tussen PV DC ingang en AC klemmen.
In overeenstemming met IEC62109-1 en IEC62109-2 zorgt een interne reststroom bewakingseenheid (RCMU) ervoor dat er geen DC stroom aan de AC zijde verschijnt. Zowel de gelijkstroom- als de wisselstroom componenten van de foutstroom worden bewaakt. Als een fout gedetecteerd wordt, schakelt de omvormer automatisch uit, waarbij het AC systeem wordt afgekoppeld.
Zorg ervoor dat de AC installatie voldoet aan lokale voorschriften voor aardlek beveiliging. Raadpleeg de RCD informatie op Multi RS-document voor verdere begeleiding.
De AC aansluitingklemmenblokken zijn te vinden op het voorpaneel.
Het AC klemmenblok is een push-in veer aansluiting.
Isolatie van de geleider moet worden verwijderd om 15 mm van de blootliggende geleider bloot te leggen.
Duw de aansluiting in de ronde opening van de klemblokpositie. Bij geleiders met meer strengen kan het nodig zijn om een kleine schroevendraaier in het vierkante gat te steken om de veerspanning te verminderen, waardoor de geleider eenvoudiger kan worden ingebracht.
De maximale kernoppervlakte van de geleider is 6 mm2 (8 AWG).
Waarschuwing
Draai de polariteit van de nul- en fase draden NIET om bij het aansluiten van AC bekabeling.

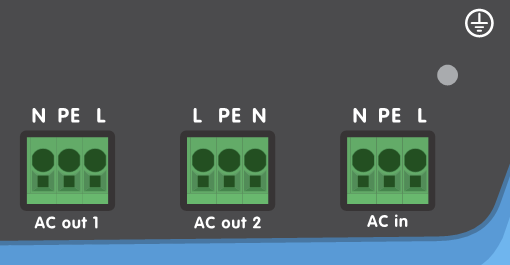

AC-uit-1 De AC uitgang kabel kan direct verbonden worden met het aansluitblok “AC-uit”. Van links naar rechts: "N" (nul) - "PE" (aarding) - "L" (fase). Met de PowerAssist functie kan de Multi RS19 Solar tot 25 kVA toevoegen aan de uitgang tijdens perioden waar piekvermogen nodig is. De Multi RS19 Solar kan tot 50 A doorvoeren naar de belastingen. De AC ingang relais zijn beperkt tot 50 A en de omvormer kan tot 25 A continu onder de beste omstandigheden toevoegen (als het heter wordt, vermindert dit getal).
Waarschuwing
De AC uitgang aansluitklemmen moeten worden beschermd tegen overbelasting door een stroomonderbreker met een waarde van 50 A of minder en de kabel moet een passende kernoppervlakte hebben.
AC-uit-2 Er is een tweede uitgang beschikbaar die de belasting uitschakelt als als de omvormer uitsluitend op de accu werkt. Van links naar rechts: "L" (fase) - "PE" (aarding) - "N" (nul). Op deze aansluitklemmen is apparatuur aangesloten die alleen kan werken als er AC spanning beschikbaar is op de AC-IN-1, bijvoorbeeld een elektrische boiler of een airco. De belasting op de AC-OUT-2 wordt onmiddellijk losgekoppeld als de omvormer/acculader overschakelt op de accu. Nadat AC vermogen beschikbaar is op de AC-IN-1, wordt de belasting op AC-OUT-2 onmiddellijk opnieuw aangesloten.
AC-in De AC ingang kabel kan verbonden worden met het aansluitblok “AC-IN”. Van links naar rechts: "N" (nul) - "PE" (aarding) - "L" (fase). De AC ingang moet worden beschermd door een stroomonderbreker met een waarde van 50 A of minder en de kabel moet een passende kernoppervlakte hebben.
Waarschuwing
Als de AC ingang voeding een lagere waarde heeft, dan moet de stroomonderbreker dienovereenkomstig worden gereduceerd.
