Multi RS19 Solar

De Victron VM-3P75CT energiemeter kan gebruikt worden met de Multi RS19 Solar.

De Victron energiemeter kan ofwel via VE.Can ofwel via Ethernet aangesloten worden. Een GX apparaat is vereist voor Ethernet connectiviteit. Zie voorbeeld schema's onderaan.

Raadpleeg de VM-3P75CT handleiding voor volledige details.

De energiemeter kan ingesteld worden voor 1-fase of 3-fasen systemen.

Als de rol geselecteerd wordt in de energiemeter instellingen kan de energiemeter ondersteuning ingesteld worden in de Multi RS19 Solar instellingen:

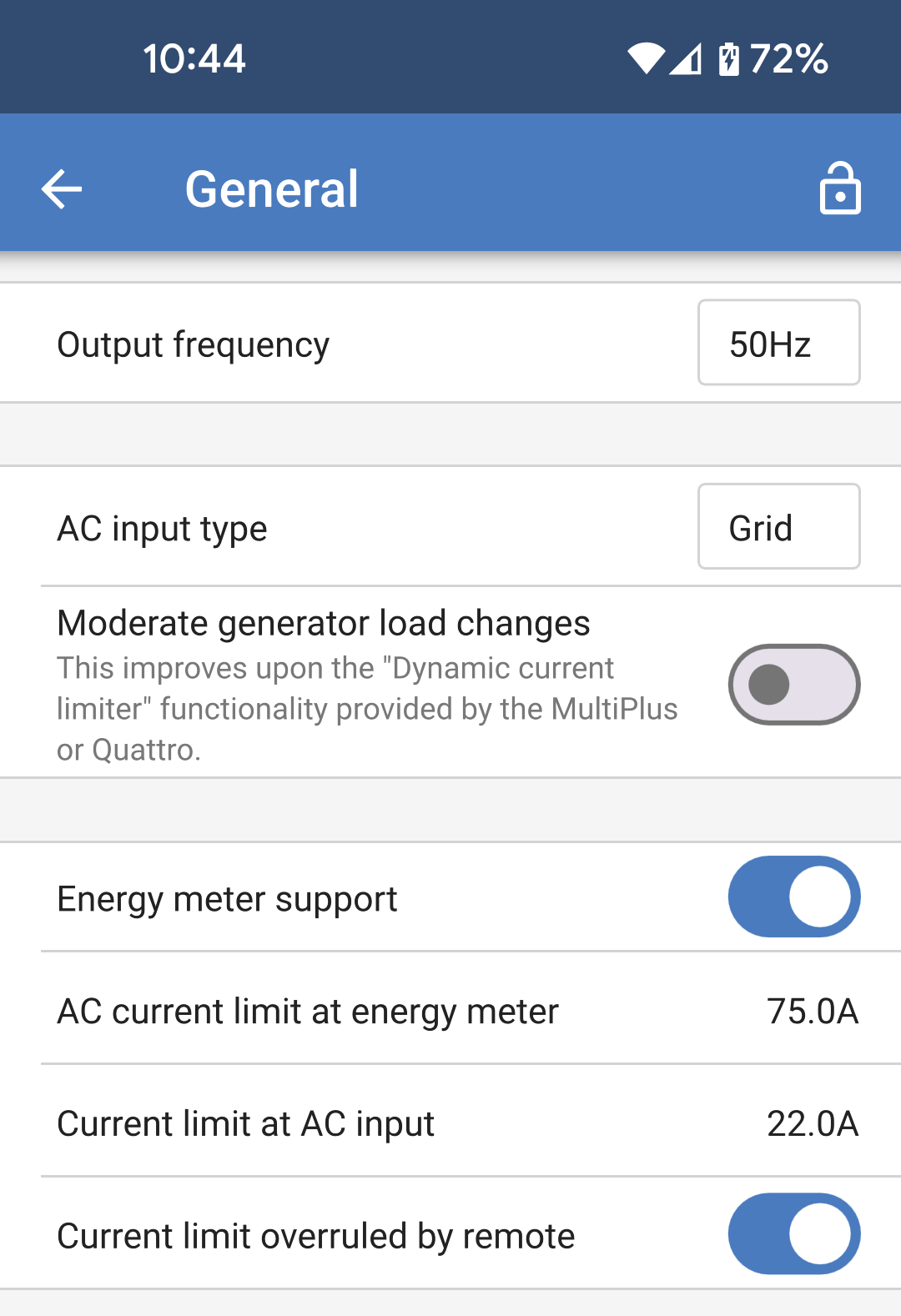

Ondersteuning energiemeter: Schakel deze schakelaar in om de energiemeter in dit systeem te kunnen gebruiken. Dit laat belastingen toe tussen de netenergiemeter en de AC ingang aansluitingen van de Multi RS19 Solar te leveren via de Multi RS19 Solar. Opmerking De energiemeterrol moet ingesteld worden als een ”Net" meter. AC stroombeperking bij energiemeter: Deze waarde stelt de maximale stroomlimiet op het punt dat de energiemeter geïnstalleerd is. Belastingen tussen de energiemeter en de Multi RS19 Solar worden geleverd door het net tot de ingestelde limiet bereikt is. Hierna gaat de Multi RS19 Solar ”Power Assist” bieden om de ingestelde stroomlimiet te handhaven. AC ingang stroombeperking: Deze instelling bepaalt de maximale stroom, die toegestaan is bij de AC ingang aansluitklemmen van de Multi RS19 Solar. Het beperkt de AC stroom voor belastingen op AC-out-1 en accu laden. Belastingen op AC-out-1 blijven geleverd worden door de AC ingang, maar als de stroomlimiet bereikt wordt, begint de Multi RS19 Solar met "power-assist" en gebruikt energie uit de accu. Stroomlimiet herroepen door remote: Schakel deze optie in om de stroomsterkte remote te kunnen aanpassen. Een GX apparaat kan bijvoorbeeld gebruikt worden om de stroomlimiet remote aan te passen. Het is niet mogelijk om de stroomlimiet remote hoger in te stellen dan het hier bepaalde niveau.

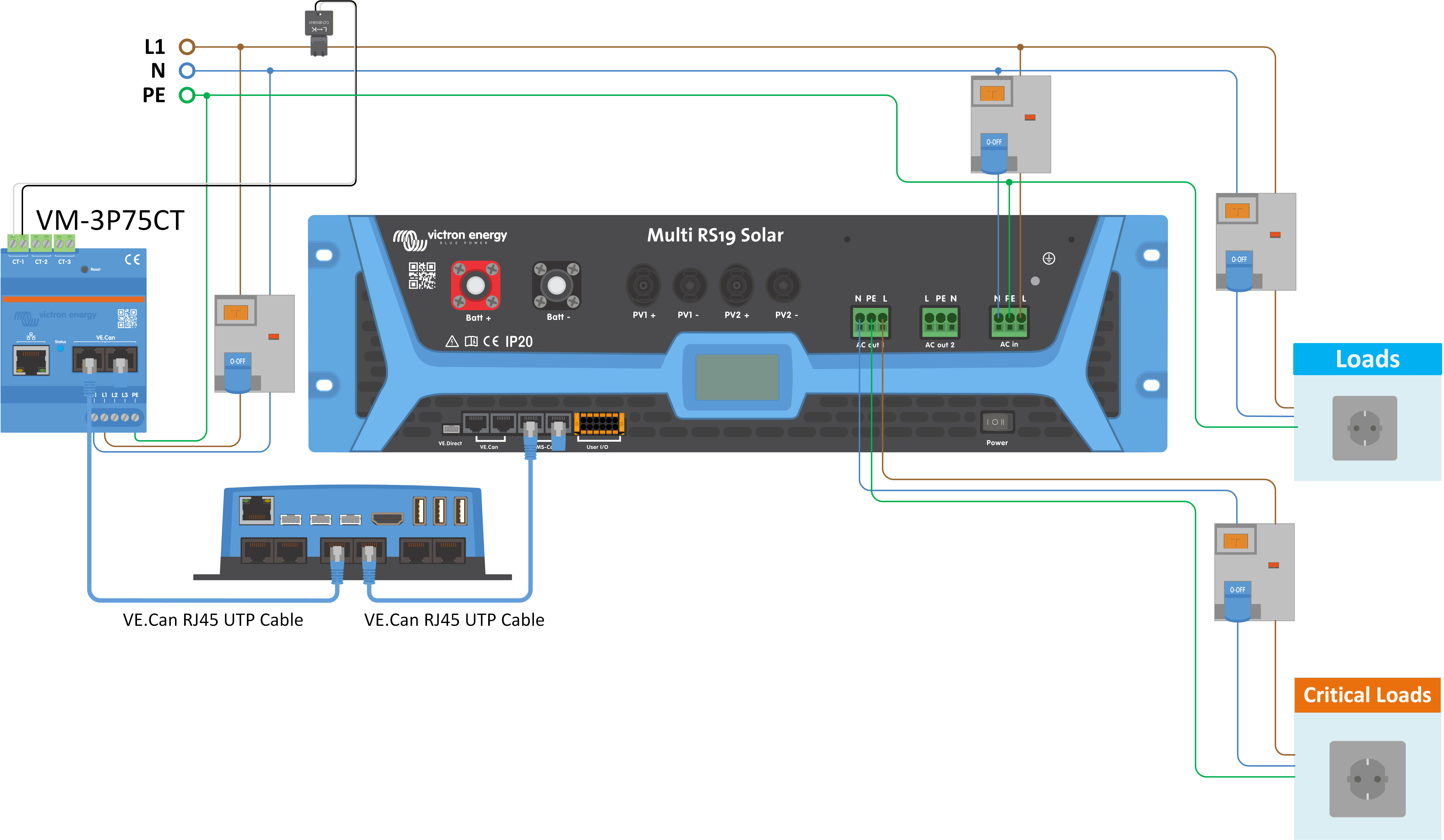

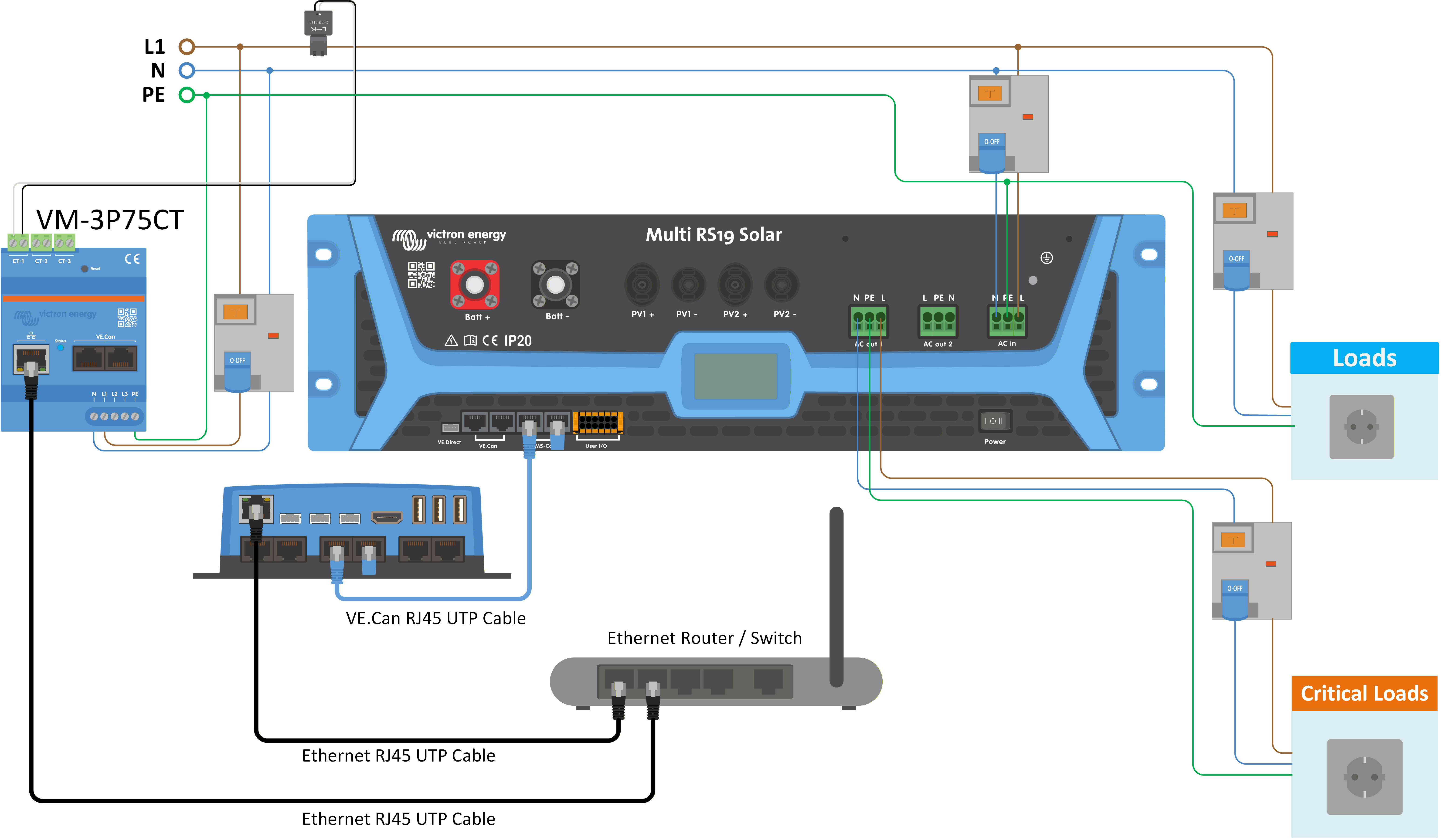

Het bovenstaande bedradingsvoorbeeld kan gebruikt worden als de energiemeter rol ingesteld is als ”Netstroommeter" of ”Aggregaat". De inkomende stroom van de AC net of een aggregaat wordt gemeten vóór de AC ingang van de Multi RS19 Solar. of enige niet kritieke AC belastingen.

Als ”Energiemeter ondersteuning" is ingeschakeld, kan er een stroomlimiet worden ingesteld op de energiemeter om overmatige belasting op een zwak AC net te voorkomen. Als de niet essentiële belastingen de stroomlimiet op de energiemeter overschrijden, begint de Multi RS19 Solar met "power assist" om te proberen de stroomlimiet op of onder het instelpunt te houden.

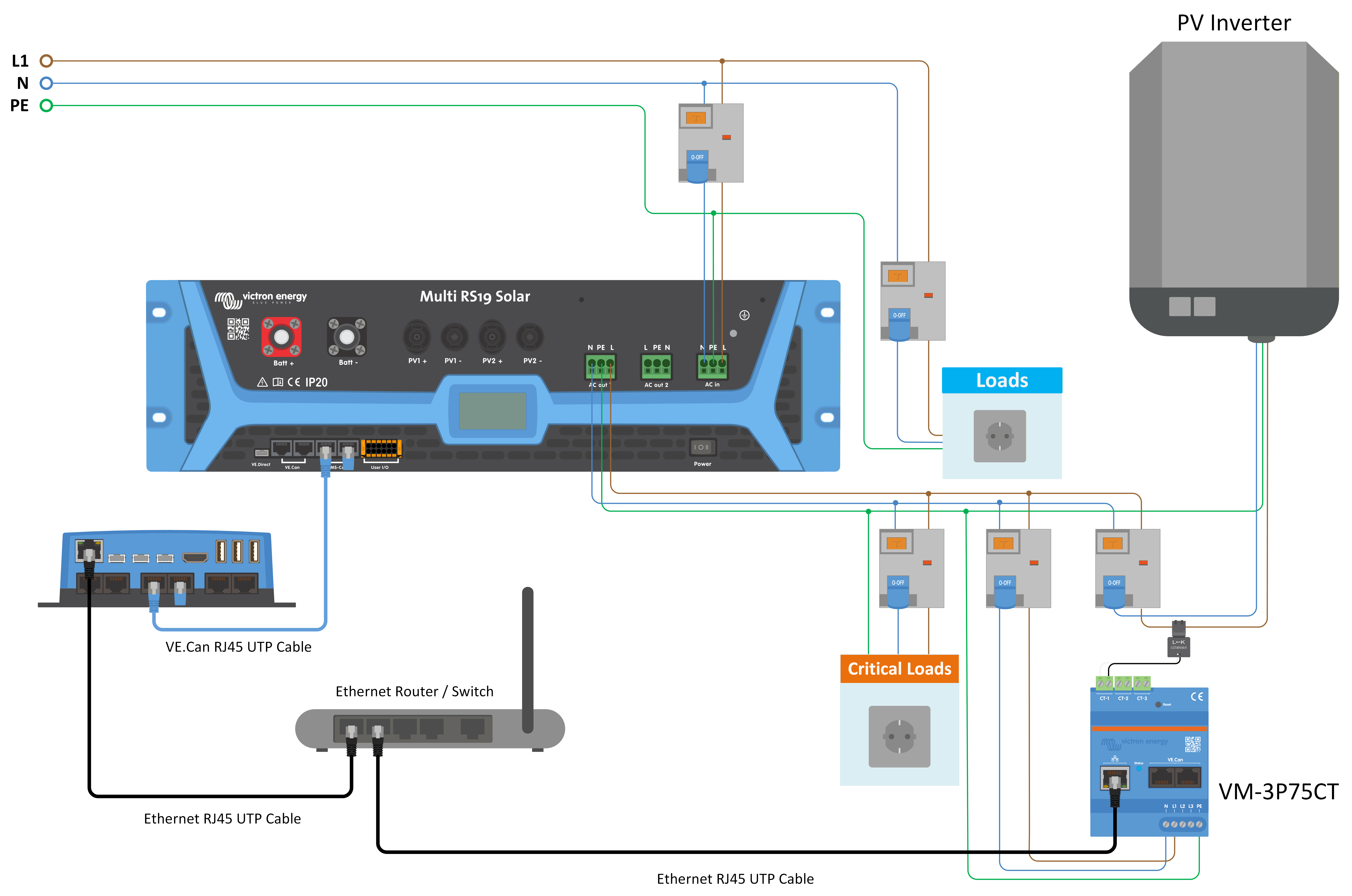

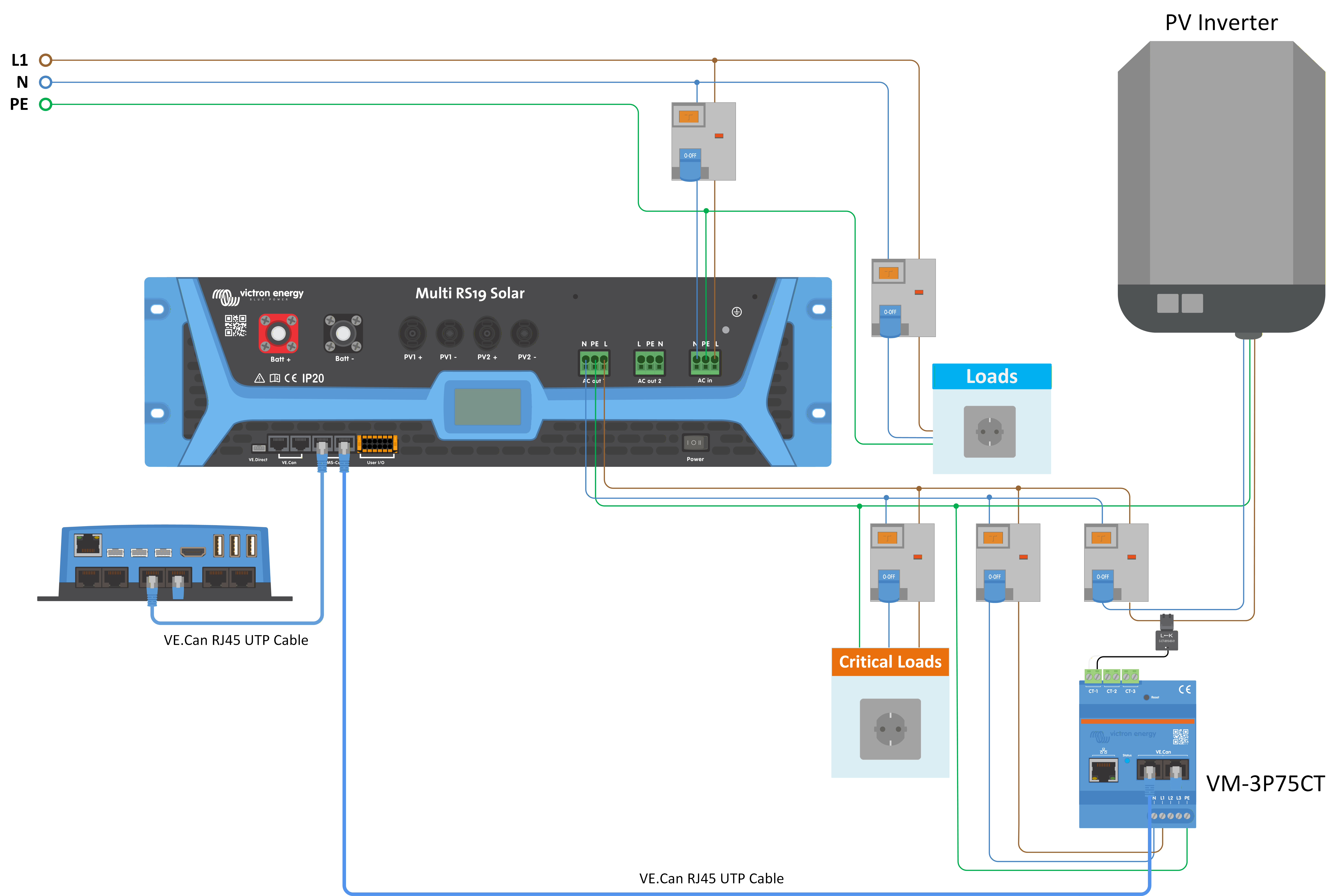

Als een gewone PV omvormer is aangesloten op de AC uitgang van de Multi RS19 Solar moet de rol van de energiemeter worden ingesteld op ”PV omvormer" en worden aangesloten om de stroom te meten die door de PV omvormer wordt geproduceerd.

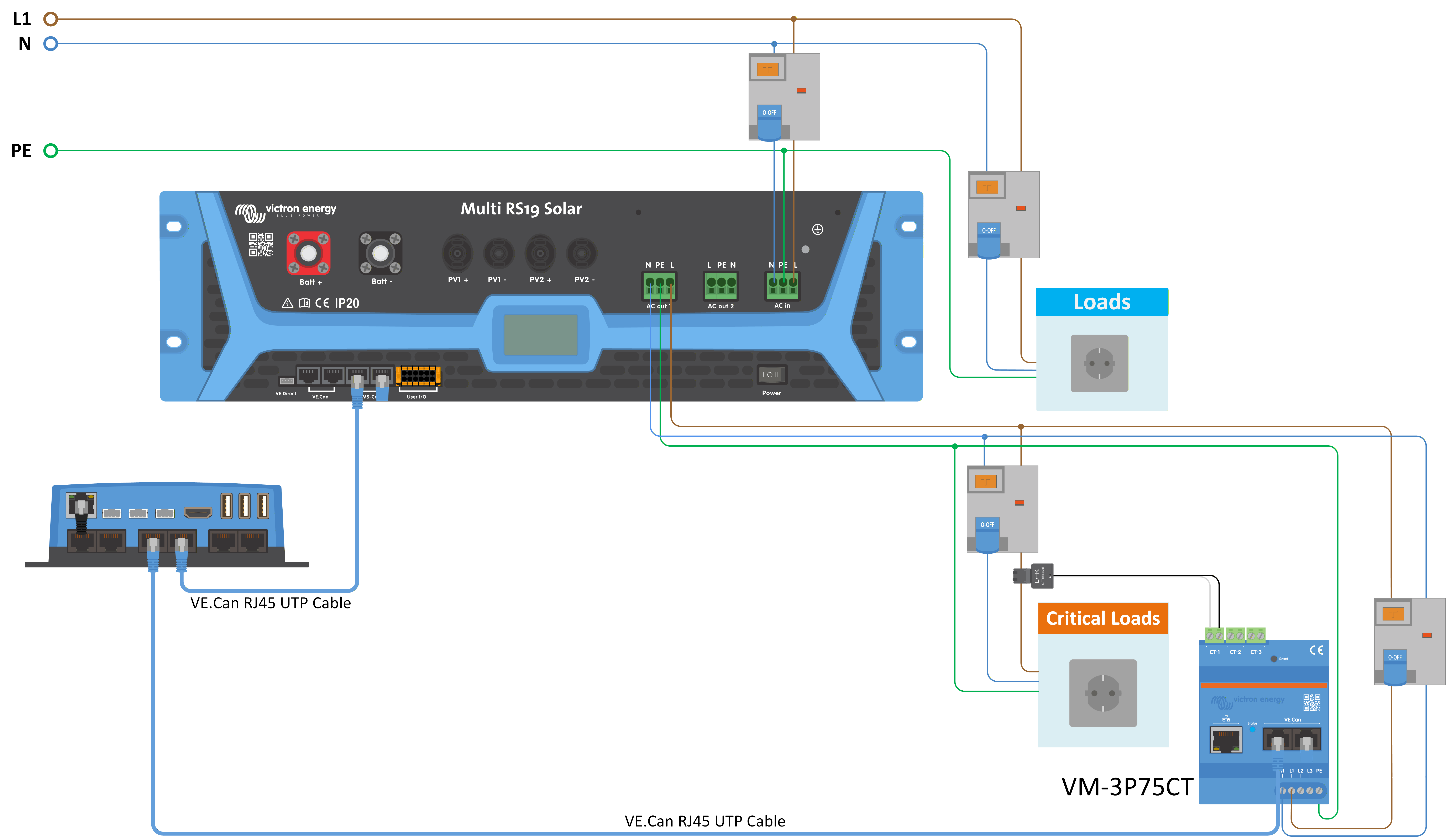

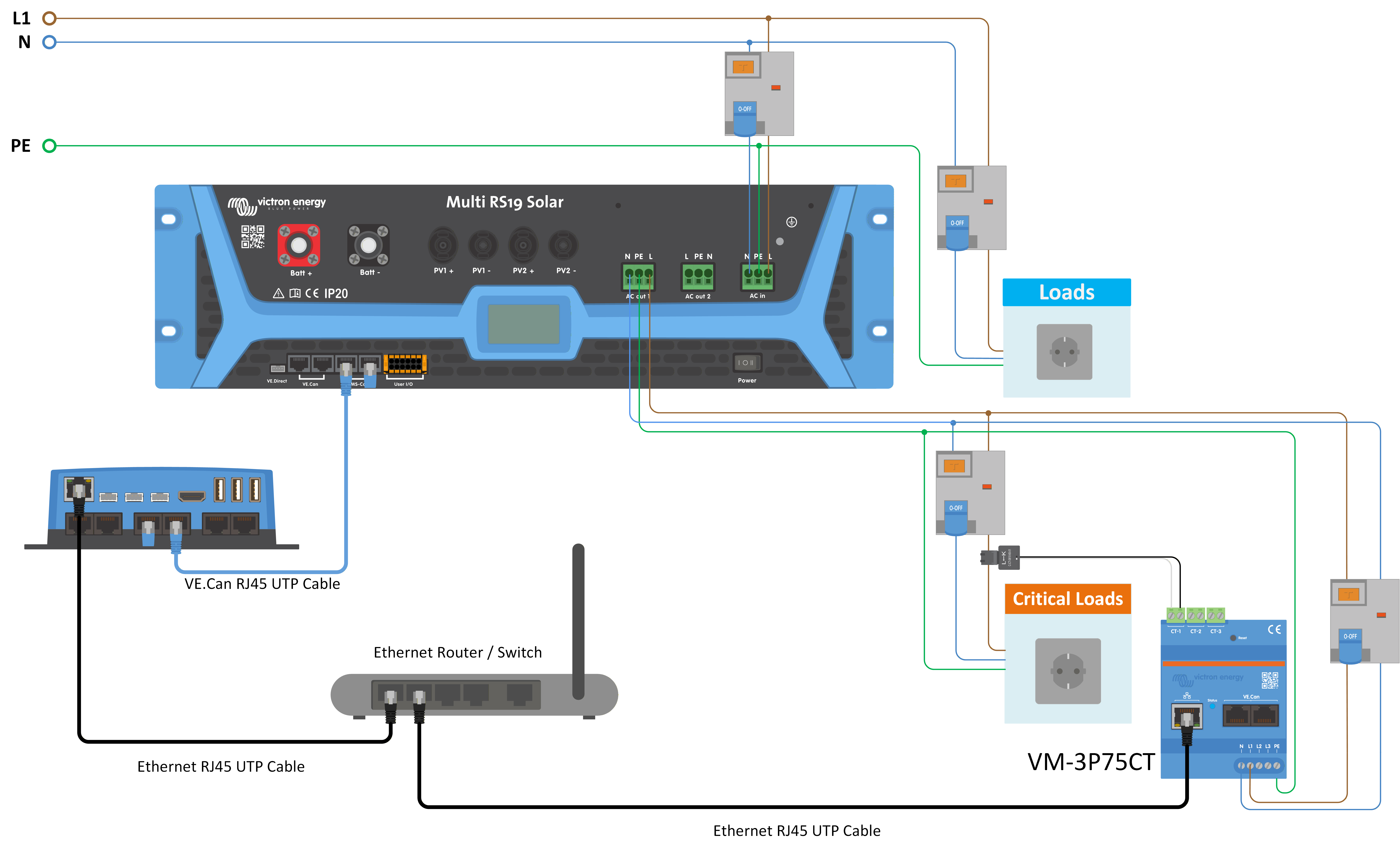

Als de rol van de energiemeter ingesteld wordt op ”AC belasting” kan de energiemeter a worden om specifieke belastingen te meten. Een boiler circuit kan bijvoorbeeld worden gemeten om het stroomverbruik te controleren en ook om bij te houden hoeveel energie het verbruikt.
