Multi RS19 Solar

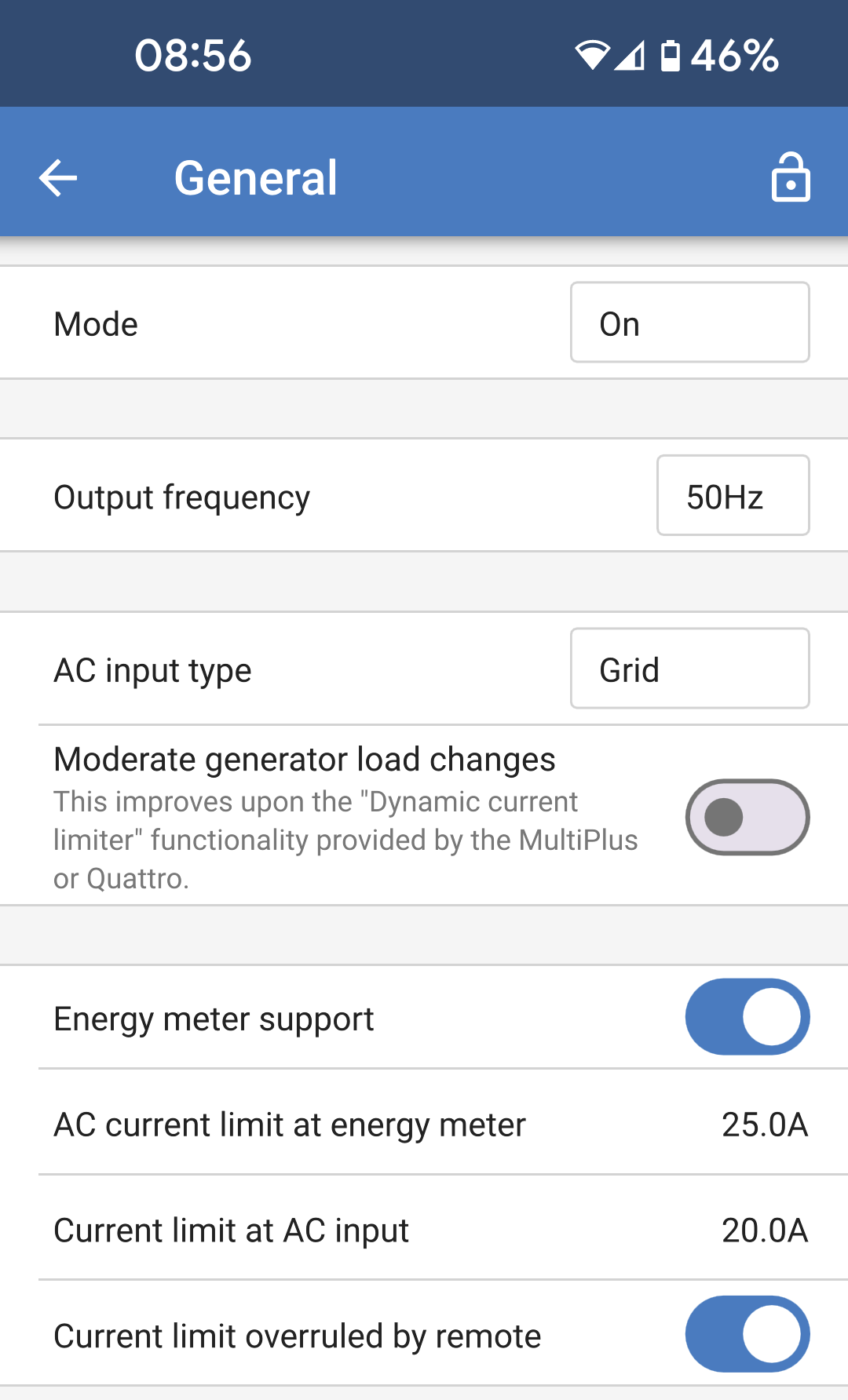

Modus: Tik op het vakje aan de rechterkant om de werkingsmodus van de Multi RS19 Solar te wijzigen. Raadpleeg de onderstaande rubriek voor een lijst opties.

Uitgangsfrequentie: Stel de nominale uitgangsfrequentie in die de Multi RS19 Solar produceert. Kies tussen 50Hz of 60Hz.

AC ingang type: Selecteer het type AC bron die wordt aangesloten op de AC ingang van de Multi RS19 Solar. Kies tussen ”Net," ”Aggregaat" of ”Walstroom”. Als er geen AC ingang is, kan "Niet beschikbaar" gekozen worden.

Deze instellingen worden alleen gebruikt om het invoer type op het VRM dashboard te wijzigen, de instellingen veranderen niets aan de functionaliteit van de Multi RS19 Solar. Het pictogram en de tekst veranderen overeenkomstig. VRM kan dan registreren welke relevante energiebron wordt gebruikt en de bijbehorende grafieken tonen de gebruikte energie van bijvoorbeeld het aggregaat of het elektriciteitsnet.

Het kiezen van ”Walstroom" geeft de ingangsstroomlimiet weer op het dashboard van de VRM.

Gematigde belastingswijzigingen aggregaat: Als deze functie is ingeschakeld, worden plotselinge veranderingen in de belasting van de AC uitgang in eerste instantie opgevangen door de accu. De belasting van het aggregaat wordt dan geleidelijker verhoogd, zodat het de tijd heeft om zijn motorvermogen te regelen.

Energiemeter ondersteuning: Als er een energiemeter in het systeem zit, moet deze optie ingeschakeld worden.

AC stroomlimiet bij energiemeter: Dit veld is alleen zichtbaar als "Ondersteuning energiemeter" is ingeschakeld. Pas de stroomlimiet aan op het punt waar de energiemeter wordt geïnstalleerd.

Stroomlimiet bij AC ingang: Stel de stroomlimiet in op de AC ingang van de Multi RS19 Solar.

Stroomlimiet herroepen door remote: Schakel deze optie in om de stroomlimiet remote te laten instellen. Een GX apparaat kan bijvoorbeeld gebruikt worden om de stroomlimiet remote in te stellen.

Het is niet mogelijk om de stroomlimiet remote hoger in te stellen dan het hier bepaalde niveau.

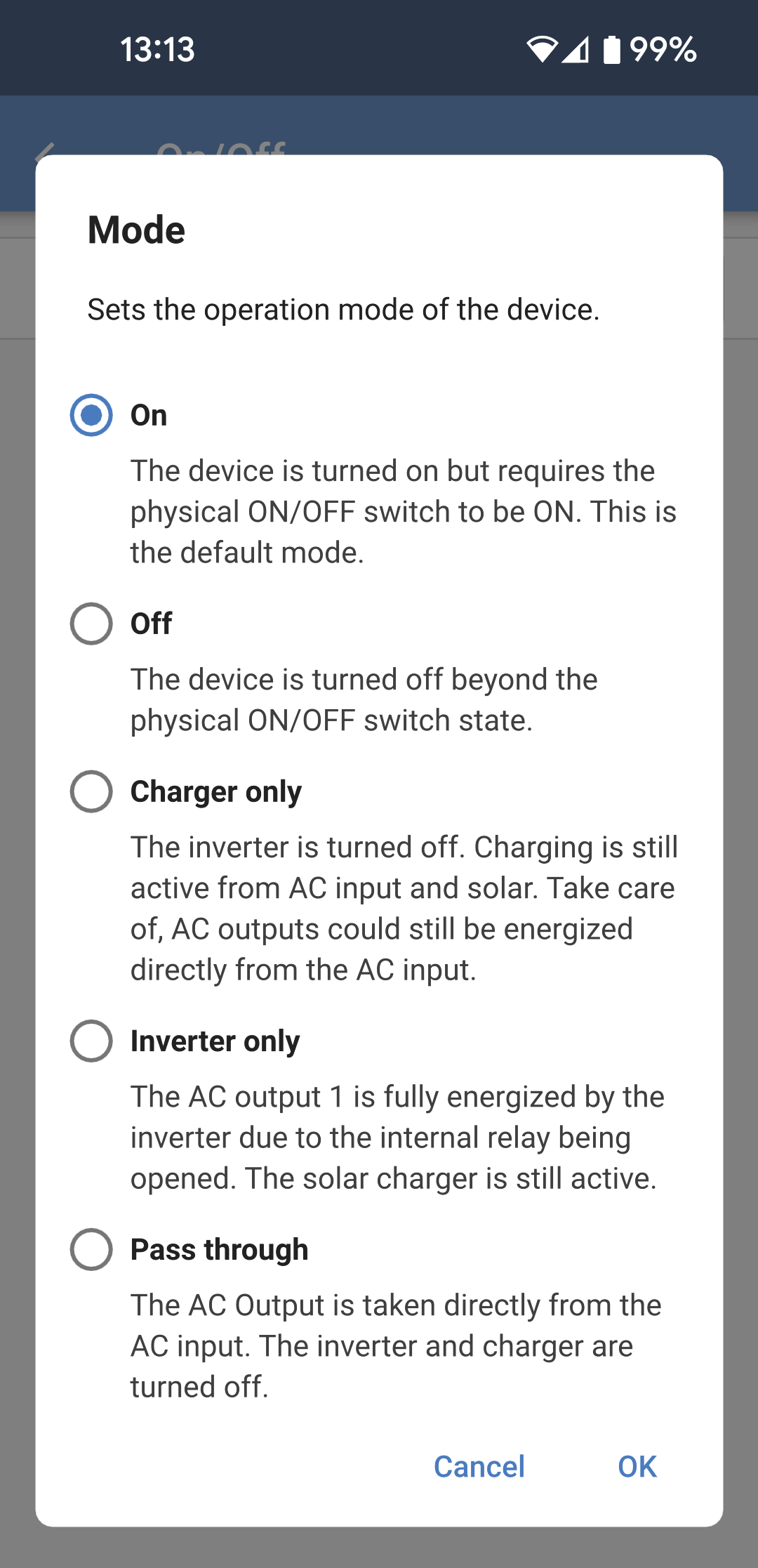

Aan: De Multi RS19 Solar is aan en volledig functioneel. Dit is de standaard bedrijfsmodus.

Uit: De Multi RS19 Solar wordt uitgeschakeld, zelfs als de fysieke schakelaar aan is.

Alleen lader: Dit betekent dat de omvormer uitgeschakeld wordt en dat de accu daardoor niet ontladen wordt. Laden wordt door PV of AC ingang geleverd. Als AC ingang beschikbaar is, wordt het overgedragen naar de AC uitgang.

Uitsluitend omvormer: In deze modus wordt de AC ingang losgekoppeld door de interne ingangsrelais. De omvormer levert AC aan de uitgang. Laden is niet mogelijk via AC, maar laden via PV is mogelijk.

Doorgeven: AC bij de ingang wordt rechtstreeks overgedragen naar de AC uitgang. De omvormer en de lader zijn inactief. Als AC ingang uitvalt, is er ook geen AC bij de uitgang.
