Multi RS

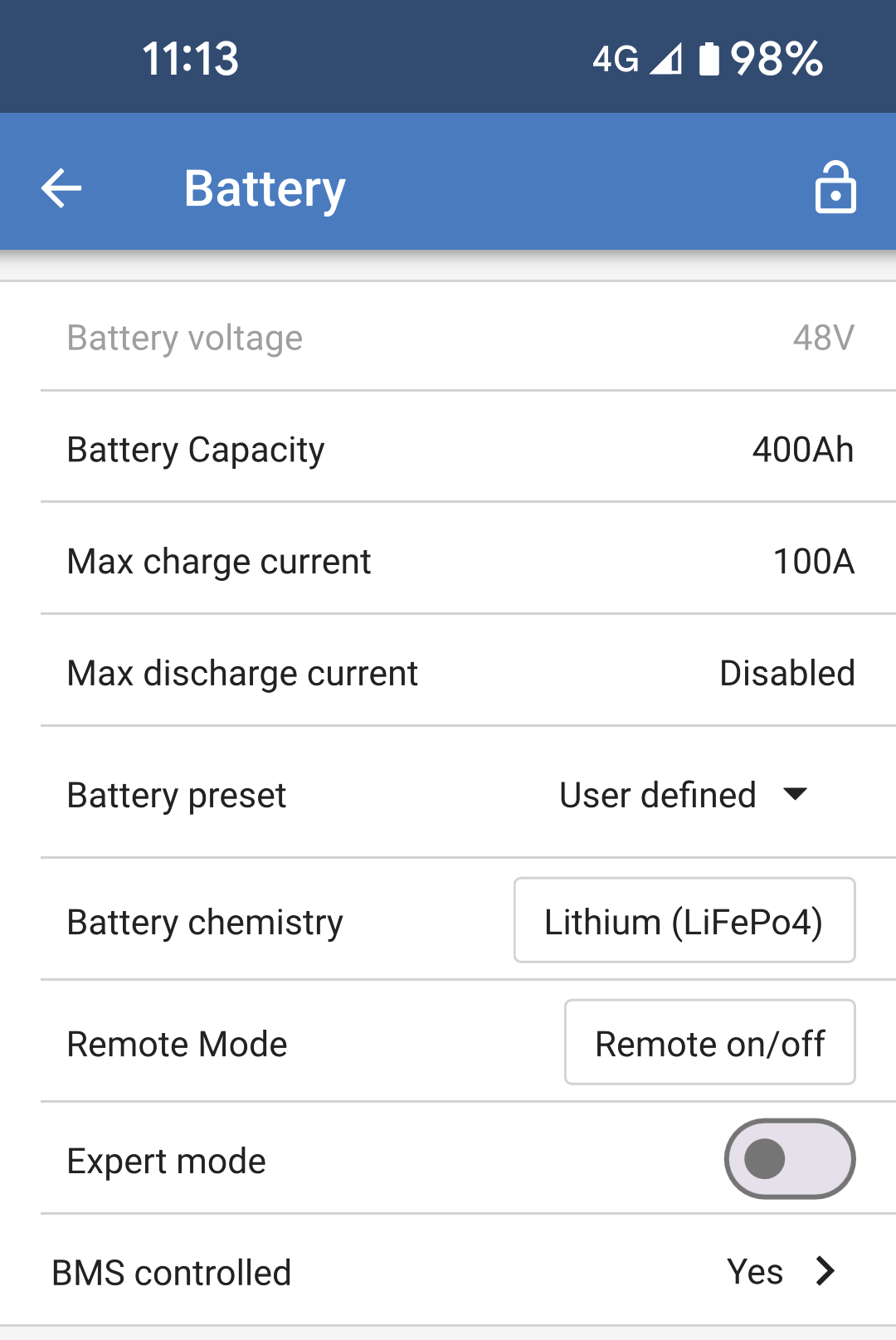

Accuspanning: Deze optie wordt altijd grijs gemaakt voor de Multi RS omdat het alleen een 48 V product is.

Accucapaciteit: Voer de capaciteit van de accu in Ah in. Dit is belangrijk voor de interne accumonitor om de laadtoestand van de accu juist te berekenen. Het definieert ook de dynamische uitschakelingsstroomniveaus.

Max. laadstroom: Stel de maximale stroom in dat de Multi RS levert aan de accuklemmen. Standaard staat dit ingesteld op de maximale waarde. Dit kan verlaagd worden als er bijvoorbeeld een kleinere accu aangesloten is die de maximale laadstroom niet kan opvangen.

Max. ontlaadstroom: Stel de maximale stroom in dat de Multi RS kan trekken uit de accu aansluitingen. Alle extra vermogen boven deze limiet wordt geleverd door de AC ingang of PV die rechtstreeks op de eenheid is aangesloten. Deze instelling is standaard uitgeschakeld.

Voorinstelling van de accu: Gebruik dit om het acculaadalgoritme te selecteren.

Accu chemie: Kies één van de volgende accu types:

Remote modus: Stel in wat verbonden is met de REMOTE_L en REMOTE_H ingangen op de aansluitingen.

Expert modus: Deze aan/uit schakelaar schakelt expert instellingen als de apparatuur bijzondere vereisten heeft.

BMS geregeld: Dit is alleen zichtbaar als de eenheid remote geregeld wordt door een BMS. Dit wordt automatisch ingeschakeld als de Multi RS detecteert dat het aangesloten is op een systeem met een BMS. Klik op dit veld om te wijzigen.

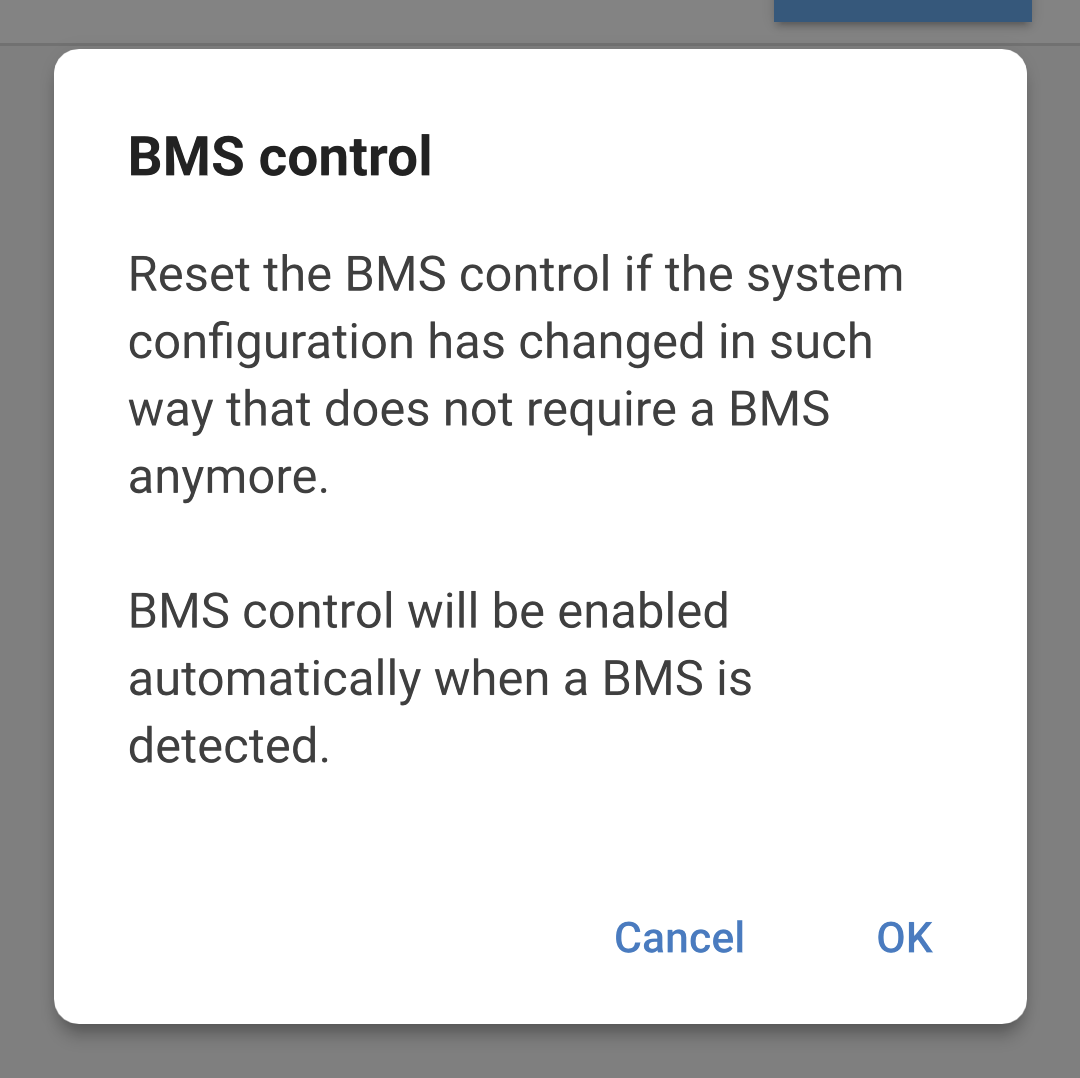

Een bevestigingsvakje verschijnt. Selecteer "OK" om BMS regeling terug te zetten. De Multi RS wordt dan niet langer geregeld door een BMS. BMS regeling wordt automatisch ingeschakeld, de volgende keer dat het aangesloten wordt op een systeem met een BMS.

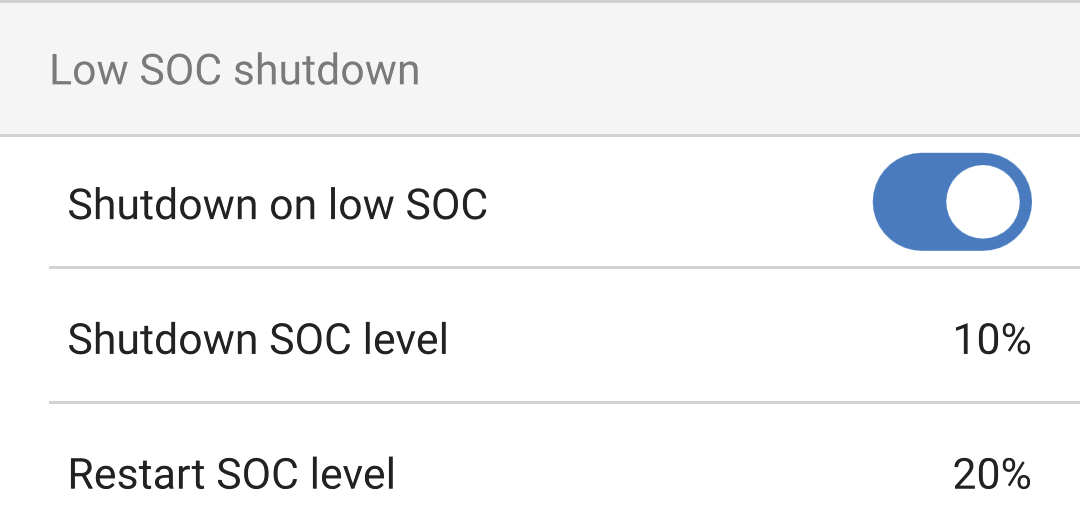

Uitschakeling bij lage laadtoestand: Schakel deze instelling in als de Multi RS moet stoppen met het ontladen van de accu op basis van de laadstatus van de accu zoals bepaald door de accubewaker.

Uitschakeling laadtoestand niveau: Stel het accuniveau in waarbij de Multi RS stopt met het ontladen van de accu en de omvormer wordt uitgeschakeld.

Laadtoestand niveau opnieuw starten: Als de accu weer wordt opgeladen en het laadtoestand niveau boven deze waarde komt, wordt de Multi RS opnieuw gestart.

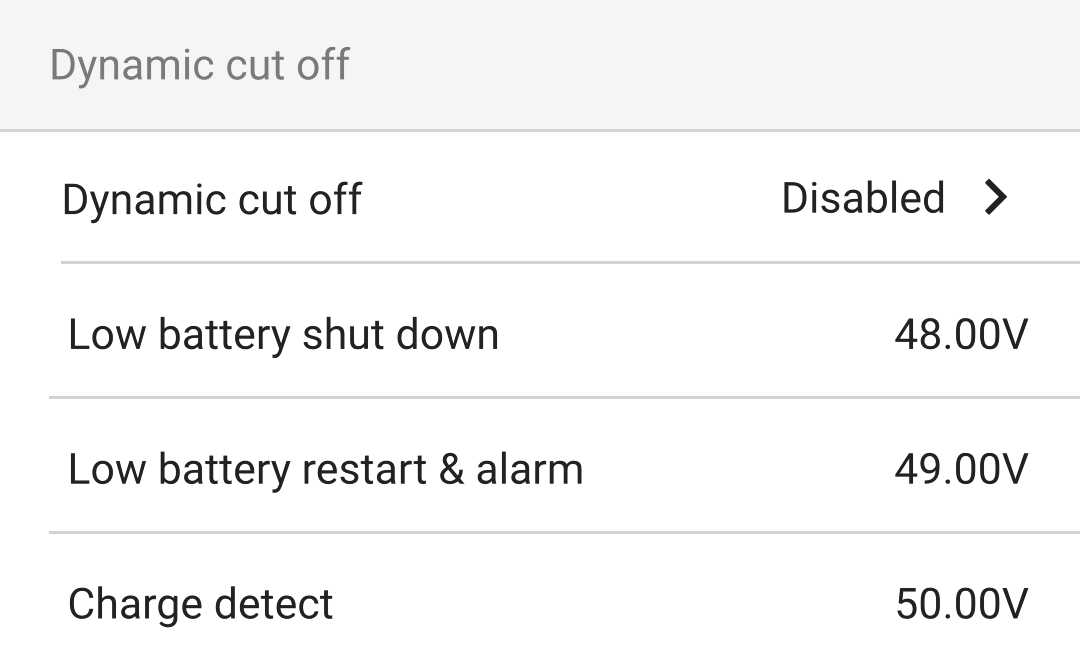

Dynamische uitschakeling: Als dit uitgeschakeld is, dan liggen de lage accu uitschakelspanningen op vaste niveaus, zoals hieronder gedefinieerd.

Lage accuspanning uitschakeling: Geef een vaste spanning op waarbij de Multi RS wordt uitgeschakeld.

Lage accuspanning opnieuw starten & alarm: Na een vertraging van 30 seconden herstart de Multi RS. Na driemaal opnieuw starten stopt de Multi RS met proberen opnieuw op te starten en uitgeschakeld blijven totdat het teruggezet wordt of het spanningsniveau voor laaddetectie wordt overschreden.

Dit is ook het spanningsniveau waarbij het alarm voor een bijna lege accu wordt geactiveerd.

Laaddetectie: Als de Multi RS is uitgeschakeld omdat de accu leeg is, moet de spanning tot boven dit niveau stijgen voordat het opnieuw start.

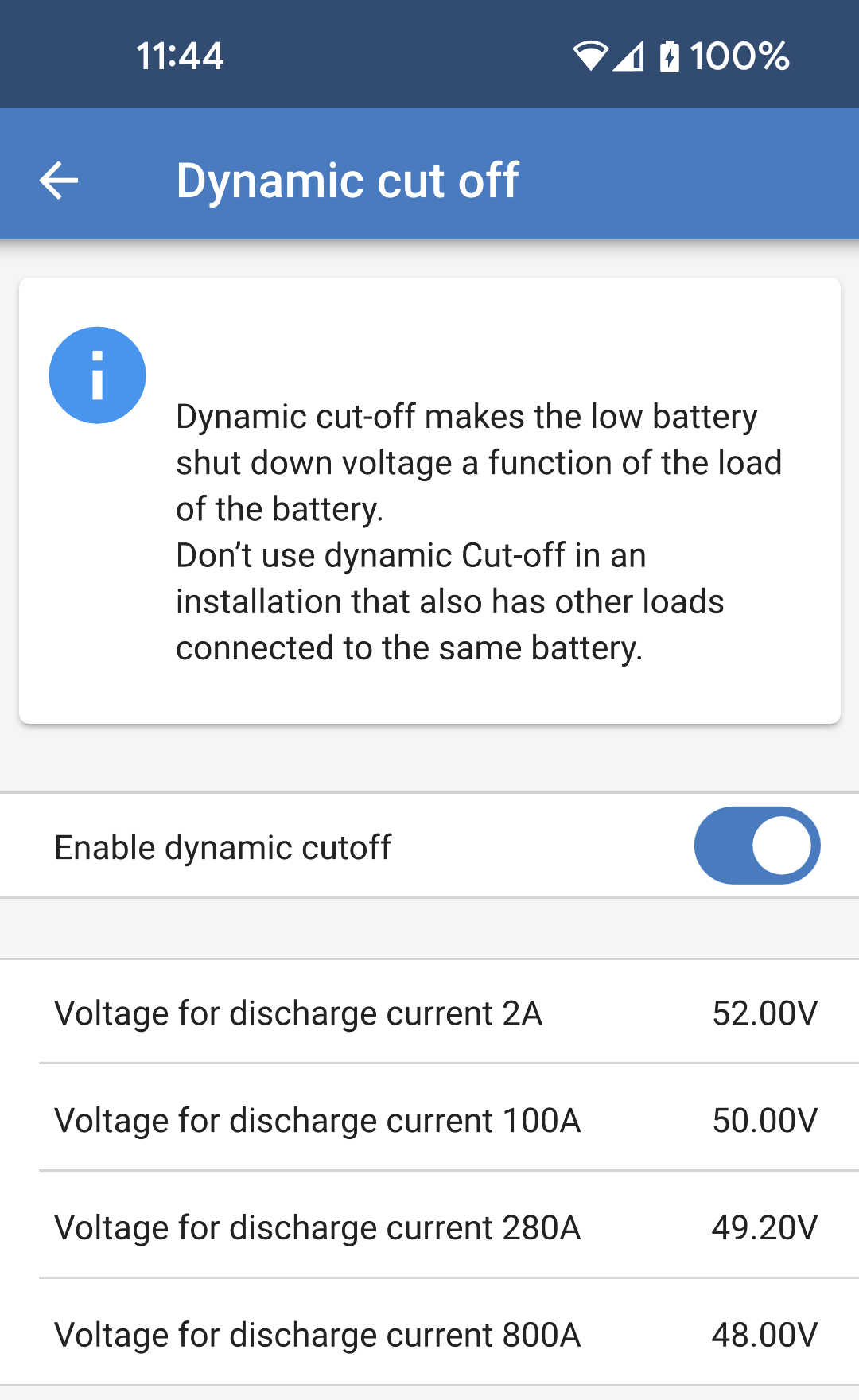

Schakel dynamische uitschakeling in: Als dit is ingeschakeld, dan zijn de lage accu uitschakelspanningen dynamisch en hangen af van de huidige ontlaadstroom van de accu.

Er zijn vier verschillende velden waar de uitschakelspanning ingesteld kan worden bij toenemende ontlaadstroomniveaus.

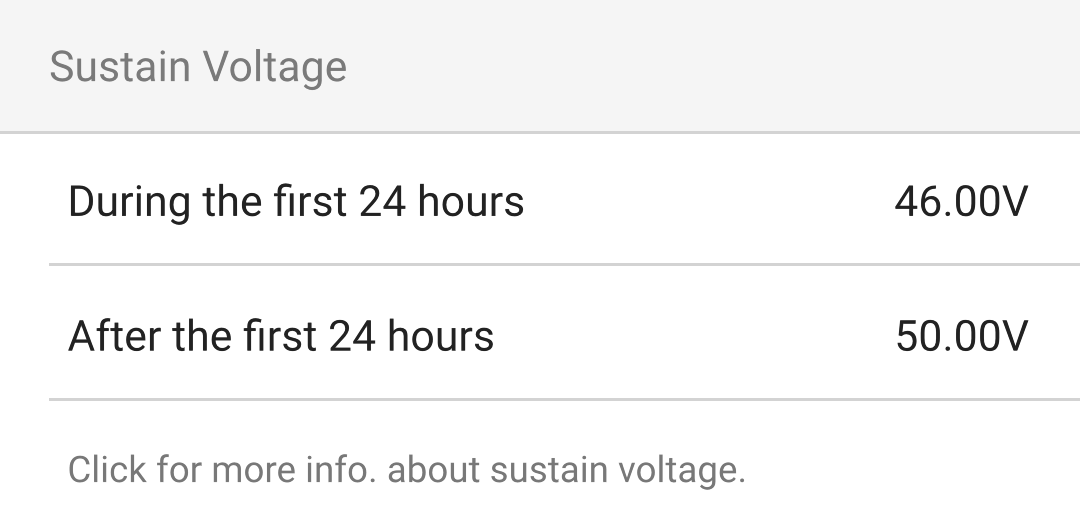

Tijdens de eerste 24 uur: Geef de spanning op waarop deaccu de eerste 24 uur wordt vastgehouden, tenzij het opladen wordt hervat.

Na de eerste 24 uur: Als de accuspanning na 24 uur niet is gestegen boven de instelling die voor de eerste 24 uur is gedefinieerd, wordt de accuspanning verhoogd tot het hier ingestelde niveau.

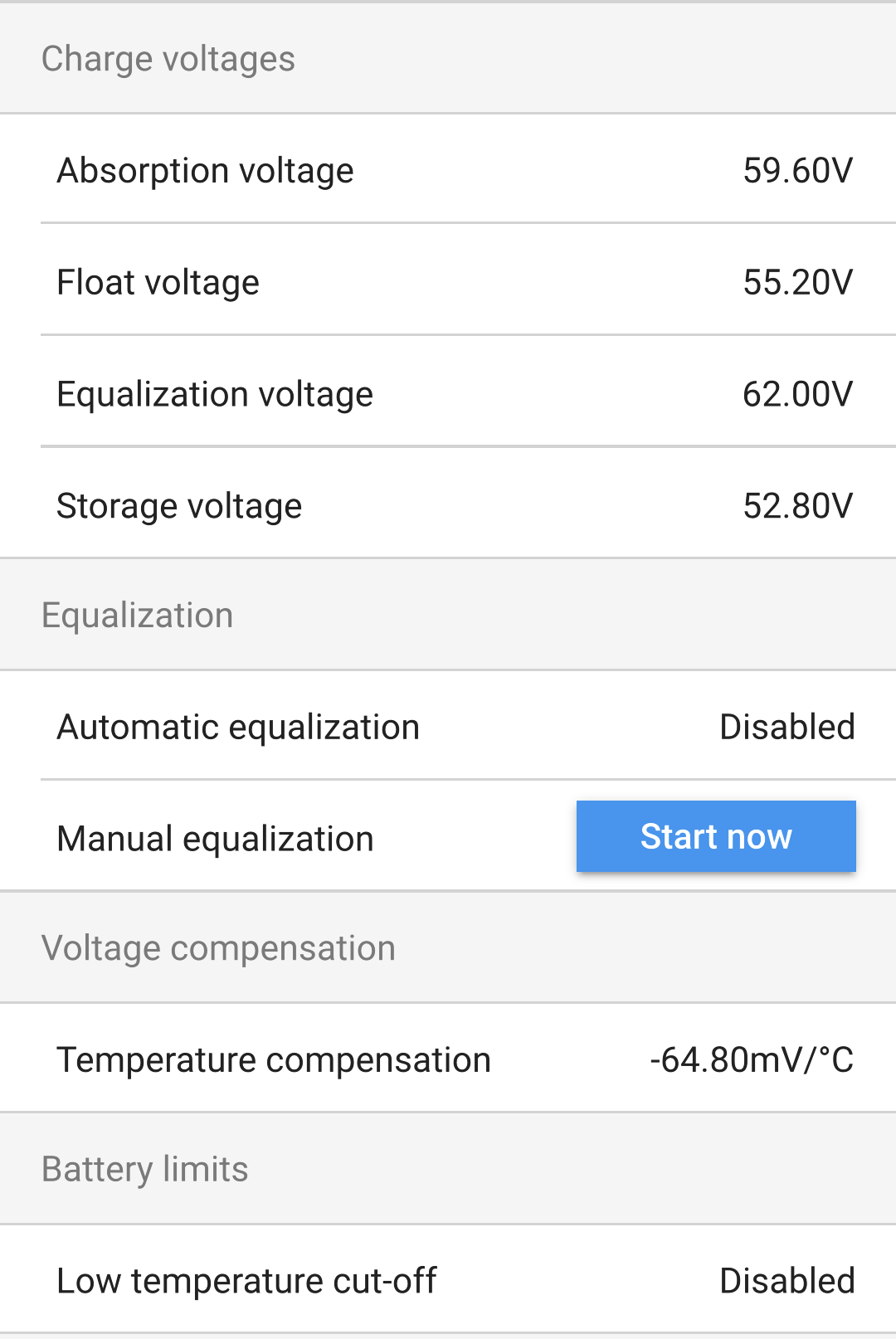

Absorptiespanning: Stel de absorptiespanning in.

Druppellaadspanning: Druppellaadspanning instellen.

Egalisatiespanning: Stel de egalisatiespanning in.

Opslagspanning: Stel de opslagspanning in. Het is mogelijk dat de Multi RS een continue AC voeding heeft en sommige soorten accu's kunnen beschadigd raken als er een lange druppellaadspanning op gebruikt wordt. De opslagspanning kan lager worden ingesteld dan de druppellaadspanning voor langere opslag tijden als de accu niet wordt gebruikt.

Automatische egalisatie: Stel de frequentie van de automatische egalisatiefunctie in. Beschikbare opties zijn van 1 tot 250 dagen.

Egalisatie wordt meestal gebruikt om de cellen in een loodzuuraccu te balanceren en om stratificatie van elektrolyten in natte accu's te voorkomen. Of (automatische) egalisatie noodzakelijk is of niet, hangt af van het type accu's en het gebruik ervan. Raadpleeg de acculeverancier voor richtlijnen.

Als de automatische egalisatiecyclus is gestart, dan past de acculader een egalisatiespanning toe op de accu, zolang het huidige niveau onder de instelling van het gelijkstroompercentage van de bulkstroom blijft.

Bij alle VRLA accu's en sommige natte accu's eindigt de automatische egalisatie als de spanningslimiet (maxV) is bereikt, of na een periode gelijk aan (absorptietijd/8), afhankelijk van wat het eerst plaatsvindt.

Voor alle accu's met buisjesplaten en ook voor het door de gebruiker gedefinieerde accutype, zal de automatische egalisatie eindigen na een periode gelijk aan (absorptietijd/2).

Voor het LiFePO4 accu type is egalisatie niet beschikbaar.

Als een automatische egalisatiecyclus niet binnen één dag is voltooid, dan wordt deze de volgende dag niet hervat. De volgende egalisatiesessie vindt plaats volgens het interval dat is ingesteld in de optie “Automatische egalisatie”.

Handmatige egalisatie: Tik op ”Nu starten" om egalisatie onmiddellijk te starten. De duur is beperkt tot 1 uur. Dit mag alleen gestart worden tijdens de absorptie- of druppellaadfase en als er voldoende zonlicht is.

Temperatuurcompensatie: Veel accutypes vereisen een lagere laadspanning in warme bedrijfsomstandigheden en een hogere laadspanning in koude bedrijfsomstandigheden.

Het ingestelde coëfficiënt is in mV per graad Celsius voor de hele accubank, niet per cel. De basis temperatuur voor de compensatie is 25 °C (77 °F), zoals weergegeven in onderstaande tabel.

Als er een temperatuursensor geïnstalleerd is op het I/O gebruiker aansluitblok wordt de werkelijke temperatuur van de accu gedurende de dag gebruikt voor compensatie.

Lage temperatuur uitschakeling Deze instelling kan worden gebruikt om het opladen bij lage temperaturen uit te schakelen, zoals vereist voor LiFePO4 accu's.

Voor LiFePO4 accu's staat deze instelling vooringesteld op 5 graden Celsius. Voor de andere accutypes is het uitgeschakeld. Bij het aanmaken van een door de gebruiker gedefinieerde accu kan de temperatuurdrempel voor het afsluiten handmatig worden aangepast.

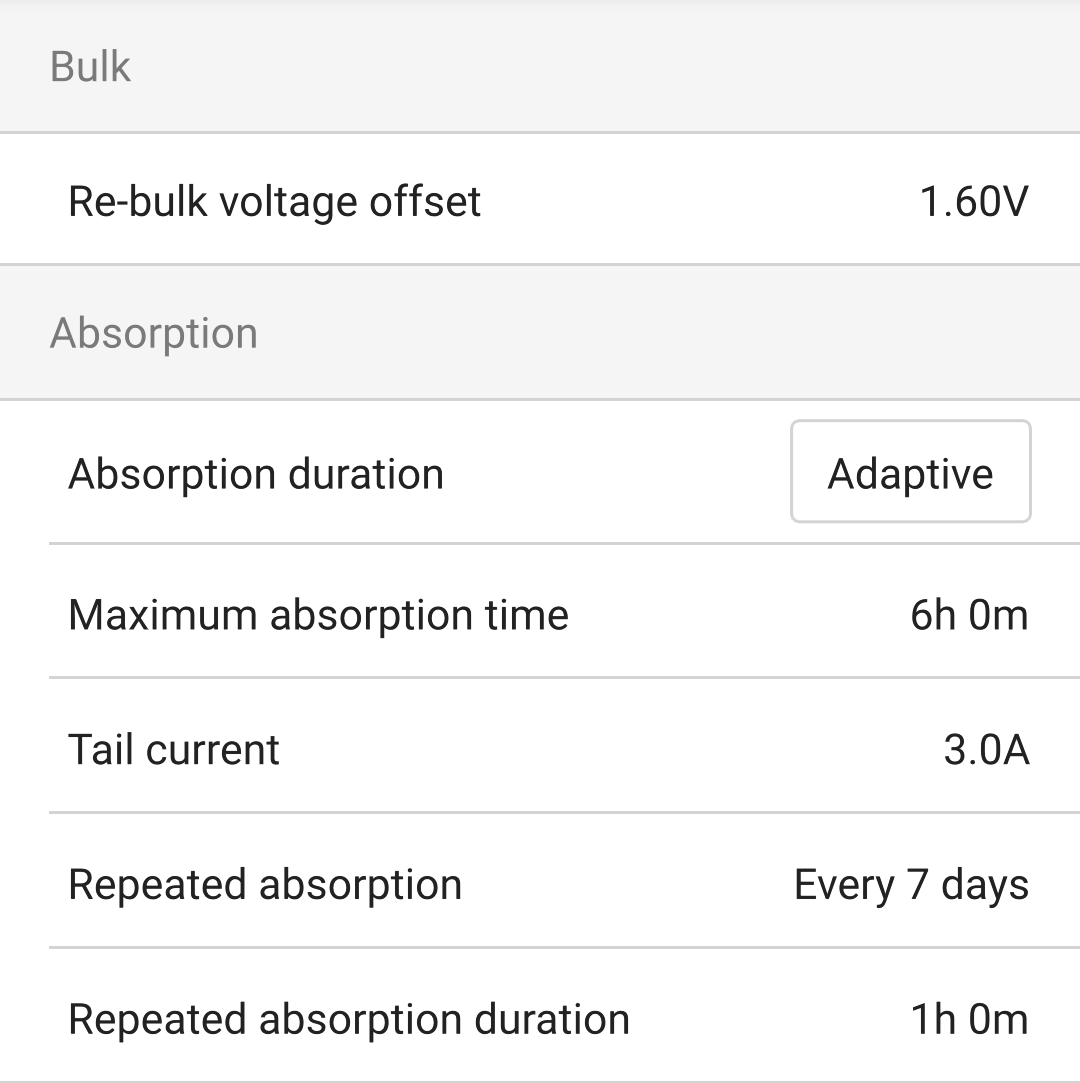

Compensatie re-bulkspanning: Stel de spanningscompensatie in die zal worden gebruikt bij de instelling van de druppeltlaadspanning die de drempel bepaalt waarbij de laadcyclus opnieuw zal opstarten.

Bijvoorbeeld met een re-bulk spanningscompensatie van 0,4 V en een druppellaadspanning van 54,0 V, is de spanningsdrempel die zal worden gebruikt om de laadcyclus opnieuw op te starten 53,6 V. Met andere woorden, als de accuspanning gedurende één minuut onder 53,6 V daalt, wordt de laadcyclus opnieuw opgestart.

Absorptieduur: Selecteer ”Vast" of ”Adaptief". Als er op het vakje aan de rechterkant getikt wordt, verschijnt er een gedetailleerde verklaring voor elke optie.

Maximale absorptietijd: Stel de absorptietijdslimiet in. Dit is alleen beschikbaar bij gebruik van een aangepast laadprofiel.

Staartstroom: Stel de huidige drempel in die zal worden gebruikt om de absorptiefase te voltooien voordat de maximale absorptietijd verstrijkt. Als de accustroom gedurende één minuut onder de staartstroom komt, dan eindigt de absorptiefase. Deze instelling kan worden uitgeschakeld door deze op nul in te stellen.

Herhaalde absorptie: Kies hoe vaak de automatische absorptiefase herhaald moet worden.

Door de intervaltijd op 0 in te stellen, wordt herhaalde absorptie uitgeschakeld.

Herhaalde absorptieduur: Stel de tijdsduur in dat een herhaalde absorptiefase duurt.

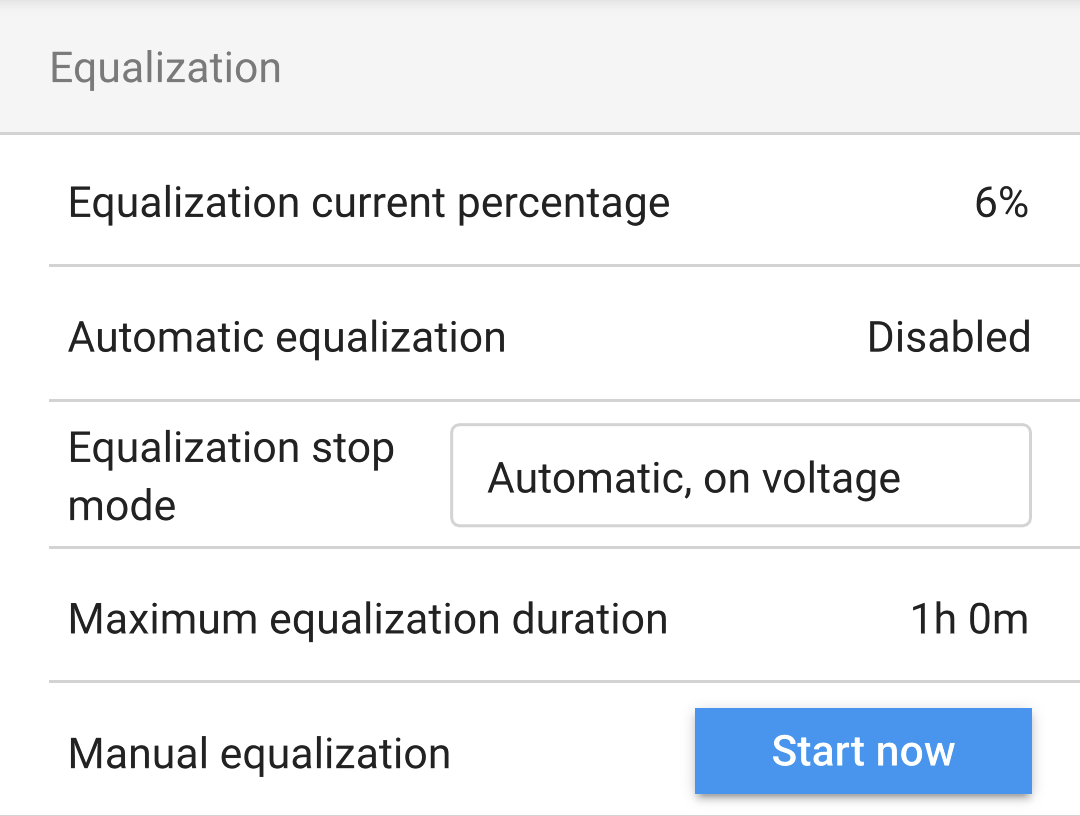

Egalisatiestroompercentage: Stel het percentage in van de instelling Max. laadstroom die wordt gebruikt als de egalisatie wordt uitgevoerd.

Automatische egalisatie: Als deze optie is ingeschakeld, voert de Multi RS automatisch een egalisatiefase uit op een gekozen tijdsinterval.

Egalisatiestop modus: Egalisatie kan worden ingesteld om automatisch te stoppen als er een gekozen spanningsniveau wordt bereikt of als er een vaste hoeveelheid tijd is verstreken.

Maximale egalisatieduur: De maximale duur dat een egalisatiefase in elk geval blijft duren.

Handmatige egalisatie: Voer onmiddellijk een handmatige egalisatiefase uit. Een handmatig gestarte egalisatiefase duurt maximaal een uur.

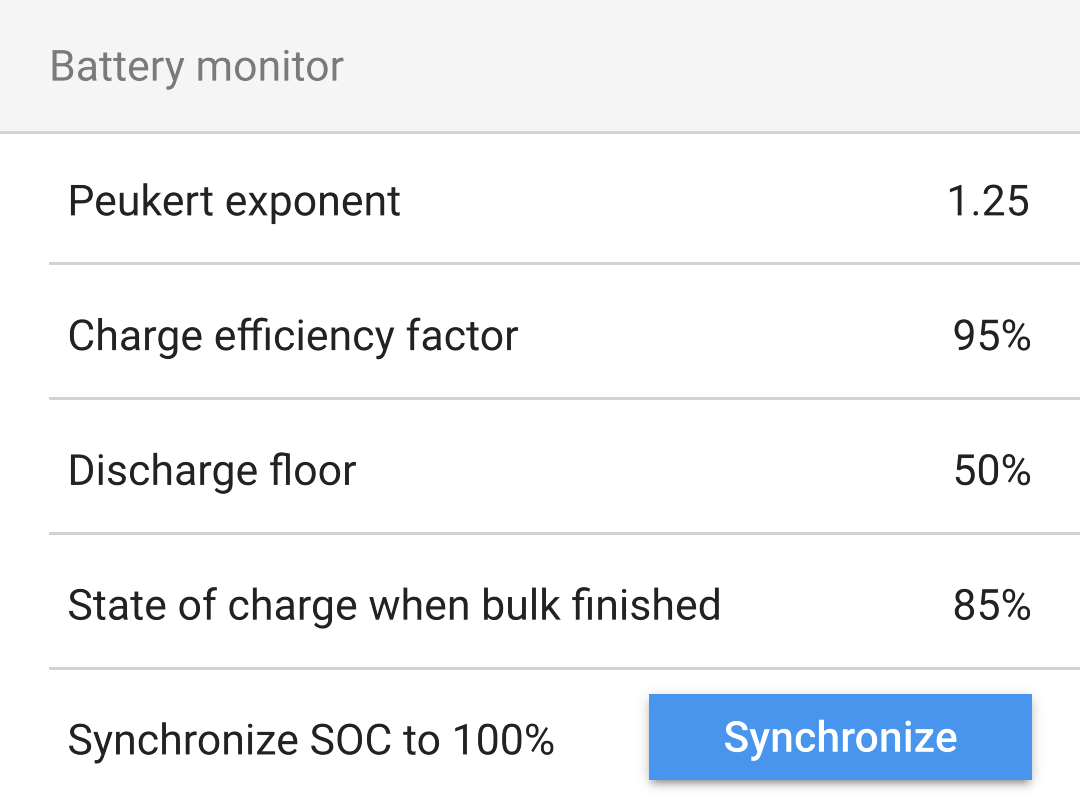

Peukert exponent: Stel de exponentwaarde van Peukert in om te passen bij het gebruikte accutype. Raadpleeg het accu specificatieblad voor de juiste waarde. Als de Peukert waarde niet kan worden gevonden, dan zijn typische gebruikswaarden 1,25 voor loodzuuraccu's en 1,05 voor LiFePO4 accu's. Een waarde van 1,00 schakelt de berekening van de Peukert exponent uit.

Laadefficiëntiefactor: Door laadverliezen heeft een accu meer Ah nodig om weer volledig op te laden dan de hoeveelheid die ervan is ontladen. De standaard instelling is 95%. Verhoog deze waarde voor accu's met een hoger laadrendement. LiFePO4 accu’s kunnen zo hoog als 99% zijn.

Ontladingsvloer: Dit is het laagste niveau tot waar de accu moet worden ontladen. Loodzuuraccu's mogen bijvoorbeeld niet onder 50% ontladen worden.

Laadstatus als bulk voltooid: Bepaal de laadstatus van de accu zodra de bulkfase voltooid is en de absorptiespanning bereikt is.

Synchroniseer laadstatus tot 100%: Forceer de accubewaker om 100% weer te geven. Gebruik dit alleen als het zeker is dat de laadstatus van de accu werkelijk 100% is en dat de accubewaker dit weergeeft.
