ESS Energieopslagsysteem

Belangrijk

Deze informatie heeft specifiek betrekking op het 'Dubbele Tracker' model (PMR482602020).

Terugleveren via een Energieopslagsysteem wordt niet ondersteund door het oudere 'Enkele Tracker' model (PMR482602000).

Een Energy Storage System (ESS) is een specifiek type energiesysteem dat de Multi RS gebruikt om samen te werken met een netaansluiting. Het wordt gebruikt om het gebruik van PV vermogen, accuopslag en netimport of terugleveren te optimaliseren.

ESS kan ingesteld worden om eigen verbruik te optimaliseren of accu's opgeladen te houden.

Als er meer PV vermogen is dan nodig voor het voeden van de belastingen, dan wordt de overtollige PV energie opgeslagen in de accu. Die opgeslagen energie wordt dan gebruikt om de belastingen te voeden op momenten dat er een tekort aan PV vermogen is. Als de accu vol is, dan kan de overtollige PV energie naar het net teruggeleverd worden.

Er kan gekozen worden hoeveel accucapaciteit er als reserve behouden moet blijven. Als de netverbinding betrouwbaar is, kan er meer van de accu gebruikt worden en minder als reserve behouden worden. Omgekeerd, als de netaansluiting onbetrouwbaar is en vaak uitvalt, kan de voorkeur zijn om meer accu energie in reserve te houden.

De optie “Houd accu's opgeladen” houdt de accu's volledig opgeladen indien mogelijk. De accu's ontladen alleen tijdens een stroomstoring als PV energie onvoldoende is. Zodra de netspanning terugkeert of voldoende PV vermogen beschikbaar is, worden de accu's automatisch opnieuw geladen.

Opmerking

Pas deze ESS instellingen niet toe in systemen met een aggregaat. Raadpleeg de Aggregaat programmeren rubriek als er een aggregaat aangesloten is op de AC ingang.Aggregaat programmeren

De Multi RS kan ingesteld worden als een Energieopslagsysteem. In deze configuratie werkt het apparaat in net parallel geschakelde modus, waardoor energie aan het net teruggeleverd kan worden via de AC ingangsklemmen.

Opmerking

Voor de Multi RS zijn alle ESS instellingen ingesteld in VictronConnect. Er zijn beperkte instellingsopties in het ESS menu van een GX apparaat.

Om terug te leveren aan het net moet in Victron Connect de juiste netcode voor het land geselecteeerd worden. In de meeste gevallen is toelating van de netbeheerder vereist vóór het instellen van een Energieopslagsysteem op terugleveren.

Als er geen toelating van de netbeheerder is of als de installatie de vereisten voor terugleveren niet naleeft, stel de netcode dan in op 'Geen'. In dit geval wordt geen energie teruggeleverd aan het net.

Belangrijk

Certificatie voor terugleveren aan het net varieert per land voor de Multi RS en het is momenteel niet in alle landen gecertificeerd.

Ga er niet van uit dat de Multi RS gecertificeerd of toegestaan is voor terugleveren in het land omdat de netcode vermeld staat in de lijst.

Controleer steeds op huidige certificaten voor dit product. Deze zijn beschikbaar in de Downloads & Ondersteuning rubriek van de website.

Gebruik VictronConnect om de Multi RS voor ESS zoals onderaan in te stellen:

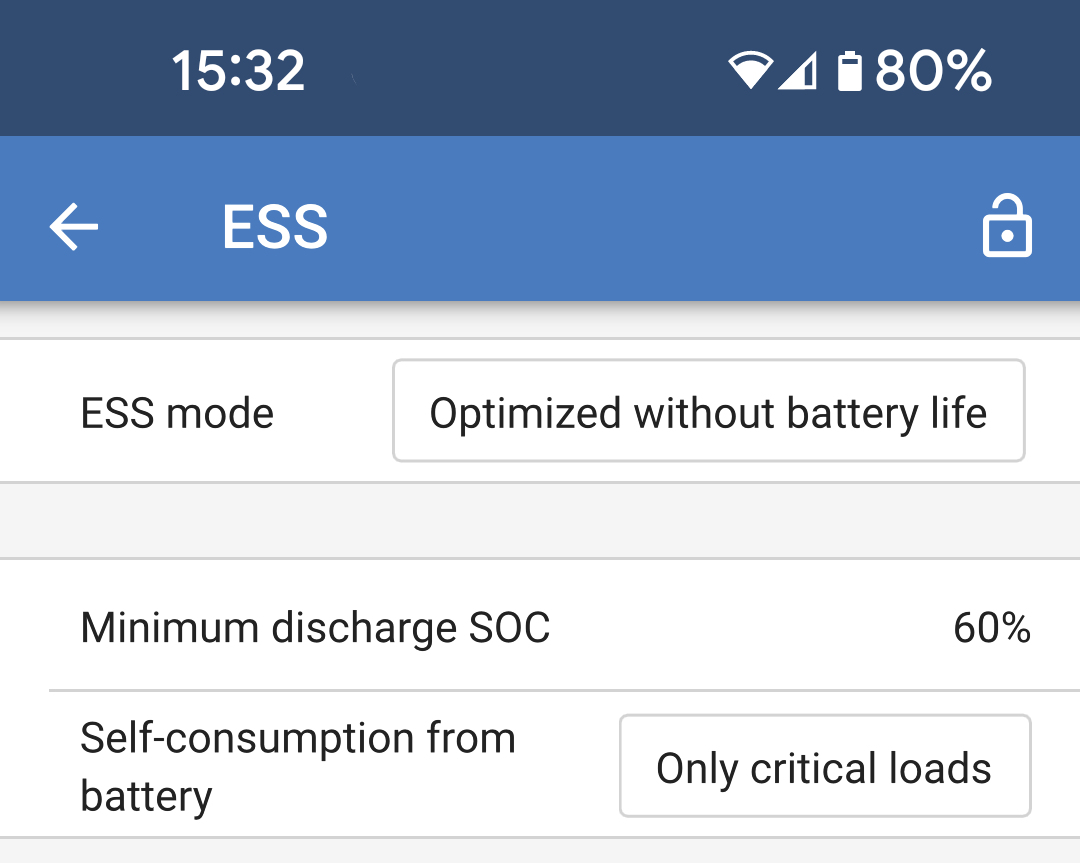

Selecteer vanuit de hoofd instellingenpagina de ESS instellingenpagina.

ESS modus: Aanvinken van het vakje toont een selectie van ESS modi. Voor een energieopslagsysteem is kenmerkend één van de geoptimaliseerde modi de beste keuze. In dit voorbeeld kan ”Geoptimaliseerd zonder BatteryLife" het meest geschikt zijn voor de chemische eigenschappen van LiFePO4 accu.
Ga, voor meer informatie over de andere beschikbare ESS modi, naar de VictronConnect rubriek.ESS
Minimale ontlading laadstatus: Deze instelling bepaalt het laagste punt waarop de accu ontladen wordt as het net beschikbaar is. Als het net niet beschikbaar is, kan de accu blijven ontladen onder dit niveau om de AC uitgang van stroom te blijven voorzien.
Zelfverbruik uit de accu: Er kan gekozen worden of de energie uit de accu alleen de kritische belastingen op de AC uit aansluitklemmen van stroom voorziet of ook belastingen tussen een netenergiemeter en de AC in aansluitklemmen.
Opmerking
Deze optie is alleen zichtbaar als "Ondersteuning energiemeter" is ingeschakeld. Raadpleeg Aansluiten van een externe energiemeter.
Zonder een netenergiemeter kan ESS alleen de kritische belastingen van stroom voorzien met behulp van de accu.

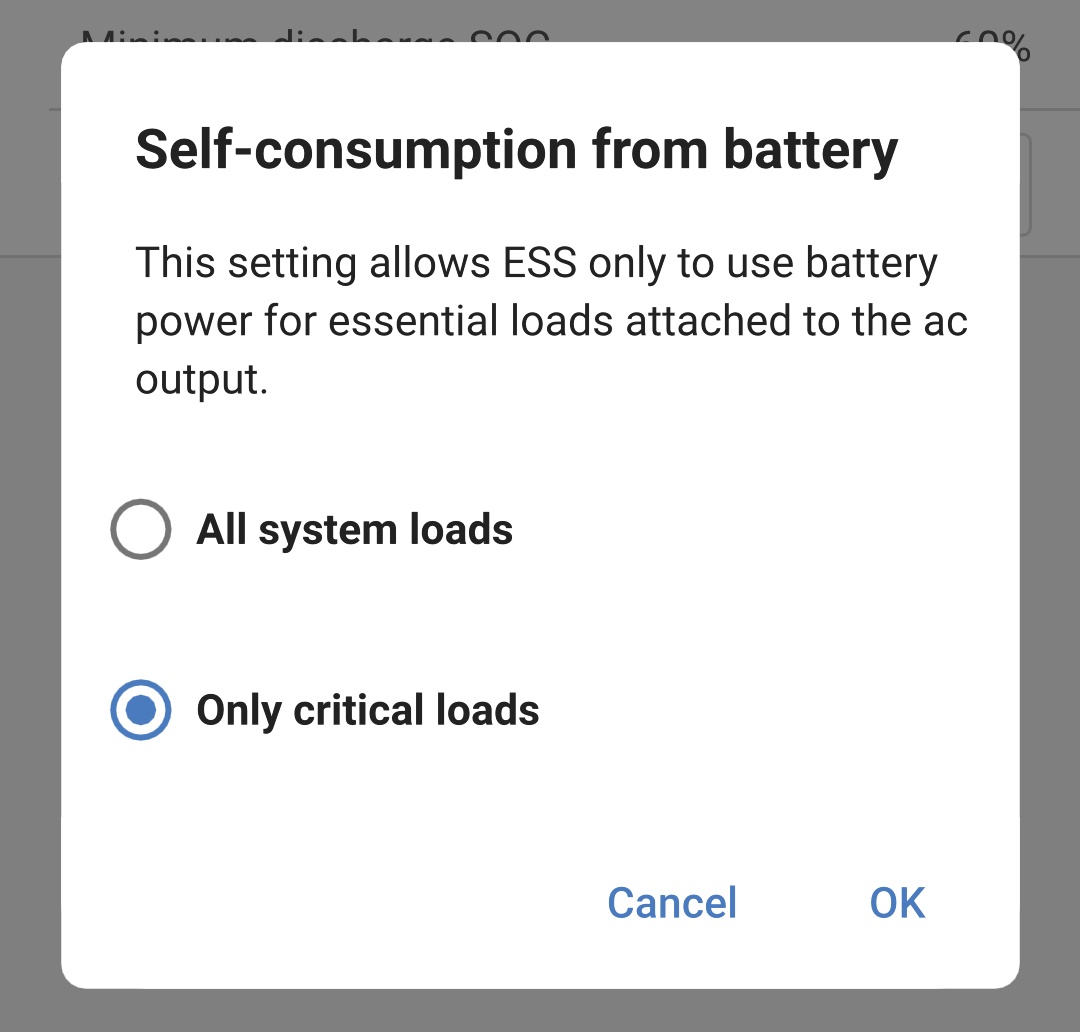

Eigen verbruik vanuit accu opties:

Alle systeembelastingen: ESS gebruikt accu vermogen om belastingen te voeden die zijn aangesloten tussen een netnergiemeter en de AC in aansluitklemmen, en ook kritische belastingen die zijn aangesloten op de AC uit aansluitklemmen.
Uitsluitend essentiële belastingen: ESS levert uitsluitend accuvoeding aan de essentiële belastingen die zijn aangesloten op de AC uit aansluitingen.
Belastingen die zijn aangesloten tussen een netenergiemeter en de AC in aansluitklemmen worden gevoed door het elektriciteitsnet en niet door de accu.

Opmerking

Netcode instellingen vereisen een wachtwoord voor bescherming tegen ongeoorloofde storing.

Na een eerste maal een netcode in te stellen, kan dit niet gedeactiveerd of aangepast worden zonder een wachtwoord. Als er hulp nodig is bij het wijzigen van de netcode, neem dan contact op met de installateur.

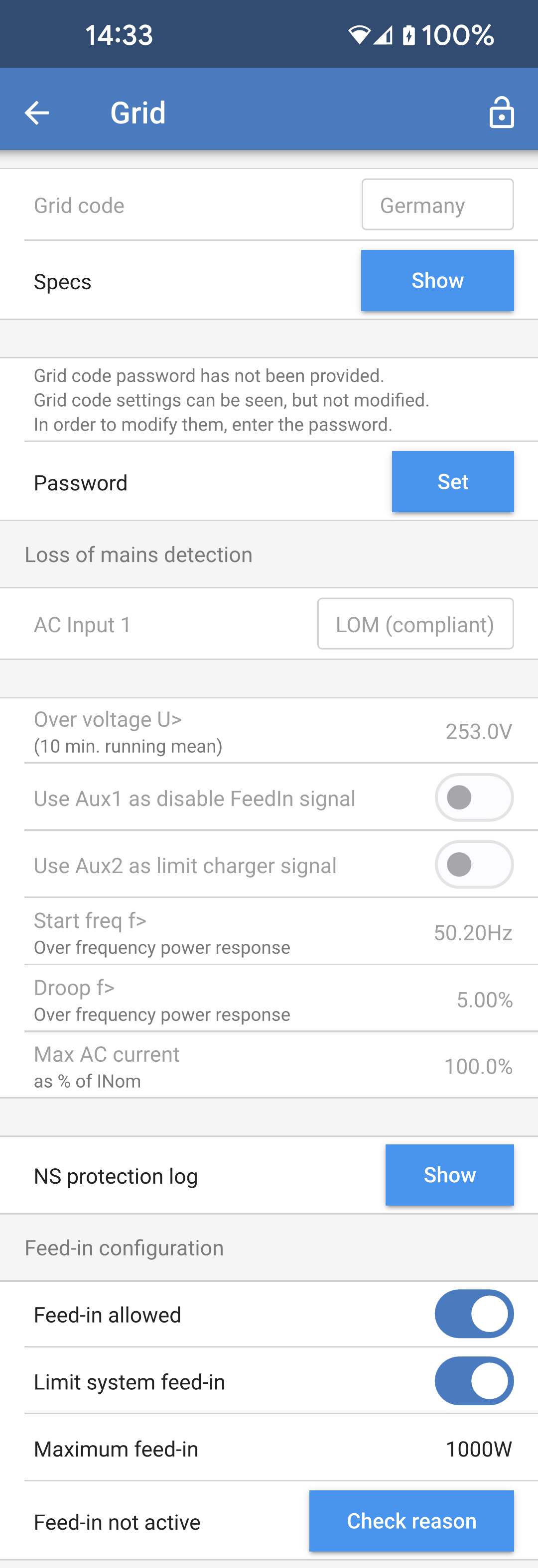

Ga naar de net instellingen pagina, kies een geschikte netcode voor het gebied en selecteer het. Afhankelijk van de selectie komen er extra opties beschikbaar, wat kan variëren per regio. In dit voorbeeld gebruiken we Duitsland als de geselecteerde netcode.

Bepaalde instellingen worden grijs weergegeven en kunnen niet worden gewijzigd zonder het instellen van het wachtwoord voor de netcode. Zorg ervoor deze instellingen niet te wijzigen tenzij de netbeheerder hierom vraagt.

Netcode: Kies het land of de regio die overeenkomt met de locatie van de installatie.
Belangrijk
Controleer steeds dat de Multi RS gecertificeerd is voor gebruik in het land. De lijst is geen indicatie van certificering. Controleer hier op certificaten .
Specificaties Aanvinken van 'Tonen' toont de details en vereisten die gerelateerd zijn aan de geselecteerde netcode.
Wachtwoord: Installateurs hebben de mogelijkheid om extra wijzigingen aan te brengen en het netcodegebied te wijzigen door het wachtwoord in te voeren, maar het is essentieel dat er alleen instellingen gewijzigd worden zoals aangegeven door de netbeheerder.

Verlies van netspanningsdetectie: De meeste van deze instellingen worden kenmerkend grijs weergegeven en zijn alleen bedoeld voor informatieve doeleinden. De waarden worden bepaald door de geselecteerde netcode.

Gebruik Aux1 als uitschakelbaar terugleveren signaal: Een netbeheerder kan een manier vereisen om terugleveren uit te schakelen. Om aan dit vereiste te voldoen, kunnen installateurs een contact aansluiten naar Aux1 van de Multi RS om het terugleveren indien nodig uit te schakelen.
Gebruik Aux 2 als begrenzingslaadsignaal: Bij het gebruik van de Duitse netcode kan er een vereiste zijn van de netbeheerder om het laadvermogen tot 4,2 kW te beperken, evenredig verdeeld over het aantal eenheden. Om dit vereiste na te leven kan er een contact aangesloten worden op Aux2.

NS beschermingslogboek: Het beveiligingslogboek van het netwerksysteem registreert de vijf meest recente beveiligingsgebeurtenissen. Tik op ”Tonen" om gelogde gebeurtenissen te bekijken.

Teruglever instellingen

Terugleveren toegestaan: Deze functie is ontworpen om overtollige energie naar het net in- of uit te schakelen, afhankelijk van de specifieke vereisten van de locatie. Standaard staat het ingesteld op 'aan' (energie kan worden teruggelverd), maar als terugleveren niet is toegestaan, moet het worden uitgeschakeld.
Limiteer systeem terugleveren: Als er een limiet is op de hoeveelheid energie die kan worden teruggelverd aan het net, gebruik dan deze functie om het maximaal toegestane teruggeleverde vermogen in te stellen.
Maximale feed-in: Stel een maximale limiet in voor de hoeveelheid energie die teruggeleverd kan worden aan het net via de Multi RS.
Terugleveren niet actief: Gebruik deze functie voor diagnostische doeleinden als de energie niet teruggeleverd wordt aan het net. Aanvinken van de 'Controleer reden' toets toont een lijst van potentiële redenen voor het probleem.

Als de netcode externe regeling van laadvermogen vereist of het uitschakelen van de net teruglevering kunnen de contacten aangesloten worden op de Aux_IN aansluitklemmen of de gebruiker I/O aansluiting.

3-Fasen systemen vereisen contactbedrading op I/O aansluiting van maar één eenheid. De contactstatus wordt dan gedeeld met en herhaald door alle eenheden in het systeem.

Opmerking

Niet alle netcodes ondersteunen het gebruik van Aux ingangen.

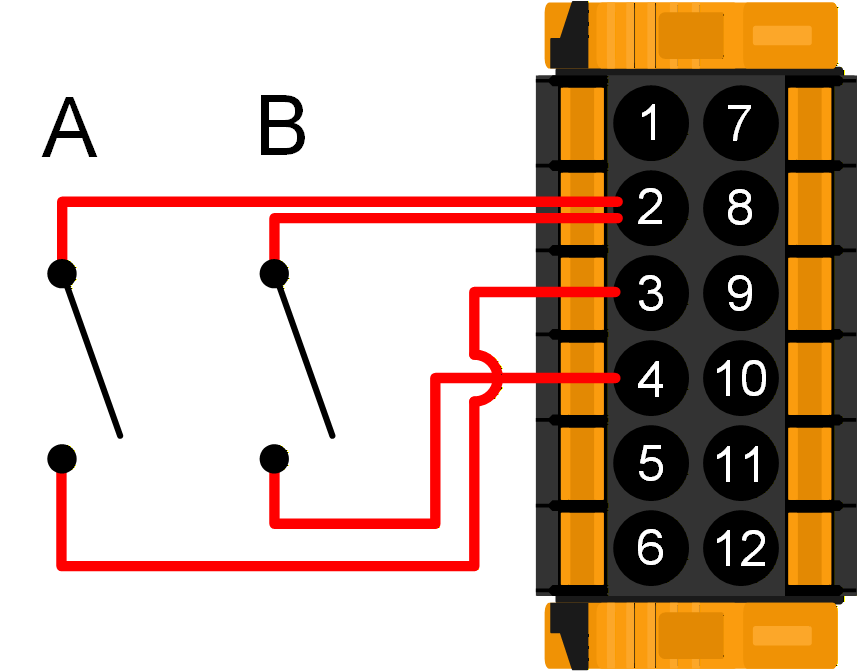

Als een voorbeeld, voor de Duitse netcode, worden de Aux_IN aansluitklemmen gebruikt zoals hieronder:

Contact A wordt verbonden op Aux_IN1+. Als het externe contact gesloten is, dan wordt de netstroom teruglevering uitgeschakeld.
Contact B wordt verbonden op Aux_IN2+. Als het externe contact gesloten is, wordt het laadvermogen van het net beperkt tot 4,2 kW.
