Hulpingangen
De Multi RS is uitgerust met 2 digitale ingangspoorten, ze zijn AUX_IN1+ en AUX_IN2+ gelabeld op het afneembare aansluitblok, met AUX_IN- als de algemene aansluitklem voor beide.
Een AUX_IN+ ingang wordt als actief beschouwd als het aangesloten is op AUX_IN-.
Waarschuwing
Sluit geen van de AUX IN aansluitklemmen aan op de positieve of negatieve accuklem.

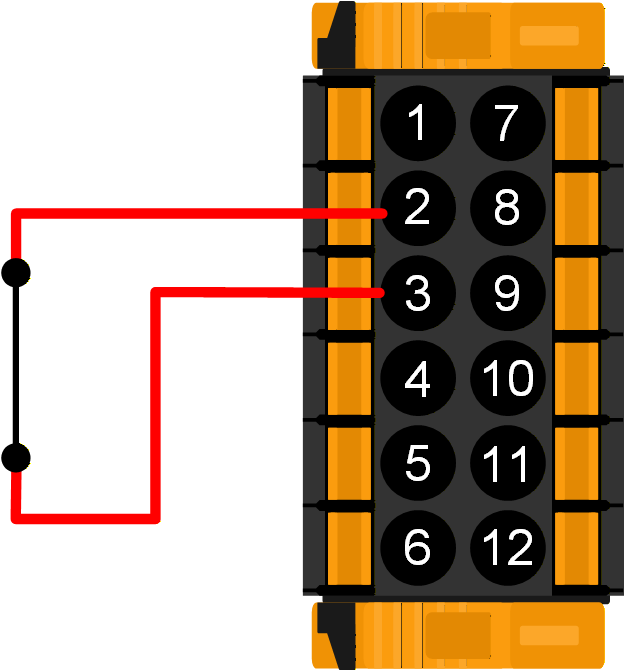

Het schema aan de rechterkant toont AUX_IN1 als actief . |  |

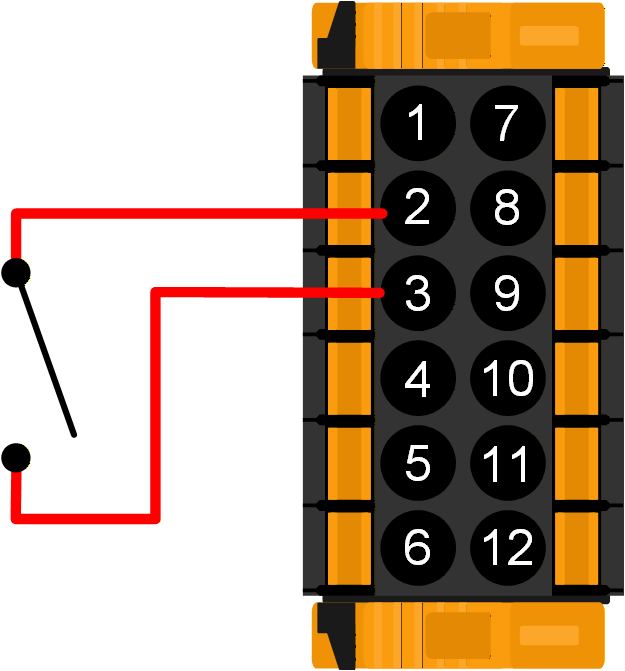

Het schema aan de rechterkant toont AUX_IN1 als inactief . |  |
In VictronConnect Aux ingang instellingenpagina toe dat verschillende functies ingesteld worden.
Ongebruikt: De Aux ngang heeft geen functie.
AC IN aansluiten: De AC ingang kan, indien nodig, verbonden of ontkoppeld worden. De AC ingang uitschakelen kan bijvoorbeeld uitgeschakeld worden tijdens dure piekperiodes van een tijdgebonden tarief. Zowel een actief als een inactief signaal kan gebruikt worden om de AC ingang verbonden status in te stellen.
AC IN terugleveren inschakelen: In een parallelschakeling op het net kan de Aux ngang worden gebruikt om de teruglevering aan het net in of uit te schakelen. Zowel een actief als een inactief signaal kan worden gebruikt om de terugleveringsstatus in te stellen.
Veilgheidsschakelaar: De Multi RS werkt alleen als de Aux ingang actief is.
Dit kan gebruikt worden om de Multi RS remote uit te schakelen als de REMOTE_L en REMOTE_H aansluitklemmen ingesteld zijn voor een 2-draads BMS.
Het kan ook gebruikt worden als een apart veiligheidsschakelaarsignaal van een ander systeem dat zijn eigen ingang nodig heeft.
Opmerking
Als de REMOTE_L en REMOTE_H aansluitklemmen in een status staan die de Multi RS uitschakelen, dan overschrijft dit de veiligheidsschakelaarfunctie van de Aux ingang, en het blijft uitgeschakeld.
Bijvoorbeeld als de REMOTE_H en REMOTE_L aansluitklemmen zwevend zijn, dan wordt de Multi RS uitgeschakeld, ongeacht de status van de veiligheidsschakelaar van de Aux ingang
Als dezelfde functie toegewezen wordt aan beide AUX ingangen, worden ze behandeld als een EN functie, dus moeten beiden actief zijn zodat de functie herkend wordt als actief.
Opmerking
Bepaalde netcodes vereisen dat de hulpingangen worden gebruikt voor het beperken van het laadvermogen of om terugleveren te voorkomen. Alle netcodefuncties overschrijven functies bepaald in de Aux inganginstellingen en ze worden grijs weergegeven.
