Overzicht van de verbindingen

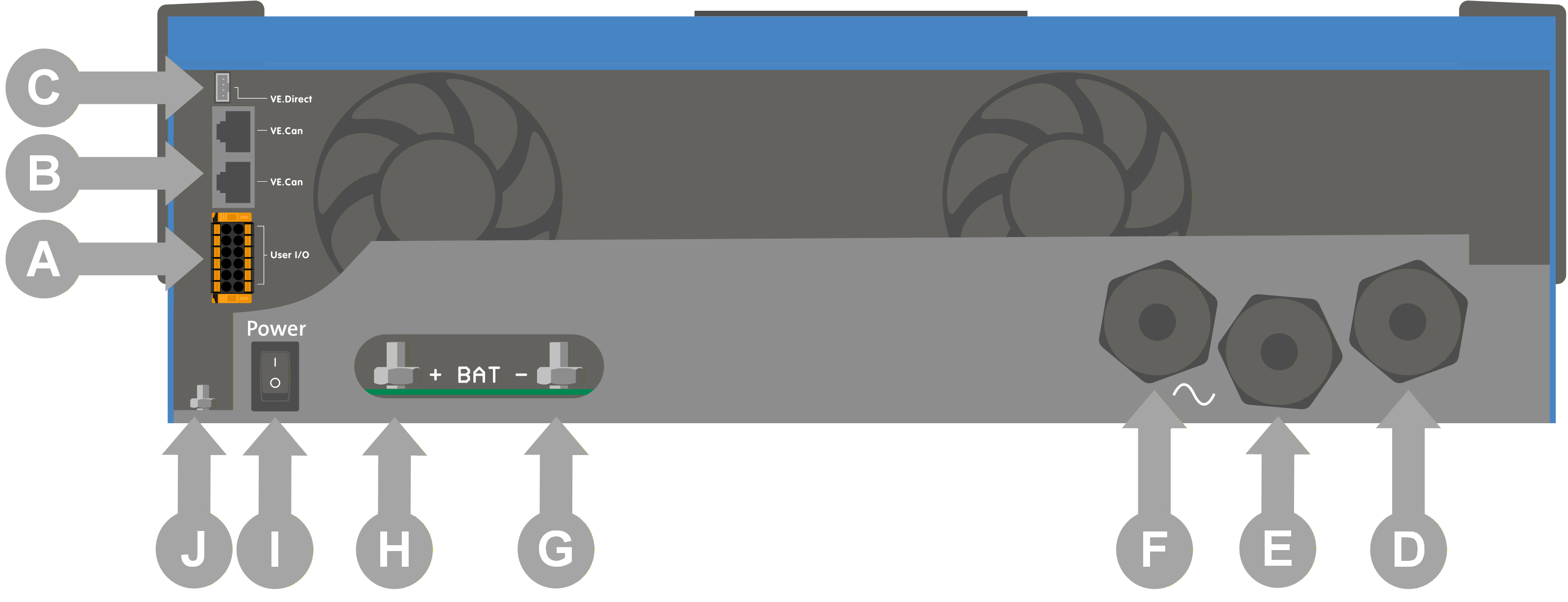

De afbeelding toont de aansluitingen op het voorpaneel, met een beschrijving van elke aansluiting in de onderstaande tabel.
Tabel 1. Beschrijving van de voorpaneelaansluitingen
Letter | Naam | Beschrijving |
|---|---|---|
A | Gebruiker I/O | Afneembare Gebruiker I/O aansluiting. Zie hier voor pen beschrijving |
B | VE.Can | VE.Can Canbus connector paar |
C | VE.Direct | VE.Direct aansluiting |
D | AC In | AC ingang |
E | AC Out 2 | AC uitgang 2 |
F | AC Out 1 | AC uitgang 1 |
G | Accu - | Accu negatieve aansluitklem |
H | Accu + | Accu positieve aansluitklem |
I | Voeding schakelaar | Aan/uit schakelaar |
J | Behuizing aarding | Tapeind bedhuizing aarding |
