3-fasen programmeren

Om een 3-fasen systeem in te stellen, moeten de Multi RS juist geïnstalleerd worden en firmwareversie v1.13 of later draaien.3-Fasen installatie

Het instellen van een systeem voor 3-fasen of enkelfase wordt uitgevoerd in VictronConnect in het Systeemmenu.

Let op

AC uitgangvermogen wordt enkele seconden afgekoppeld bij het wisselen van systeeminstellingsmodi. Zorg ervoor dat het systeem ingesteld is VÓÓR het verbinden van de omvormer AC uitgangen met de belasting.

Opmerking

Deze systeeminstellingen moeten individueel geprogrammeerd worden en juist ingesteld worden op alle verbonden eenheden voor gesynchroniseerde werking.

Systeeminstelling:

De standaardinstelling voor systeemconfiguratie is ”Autonoom".

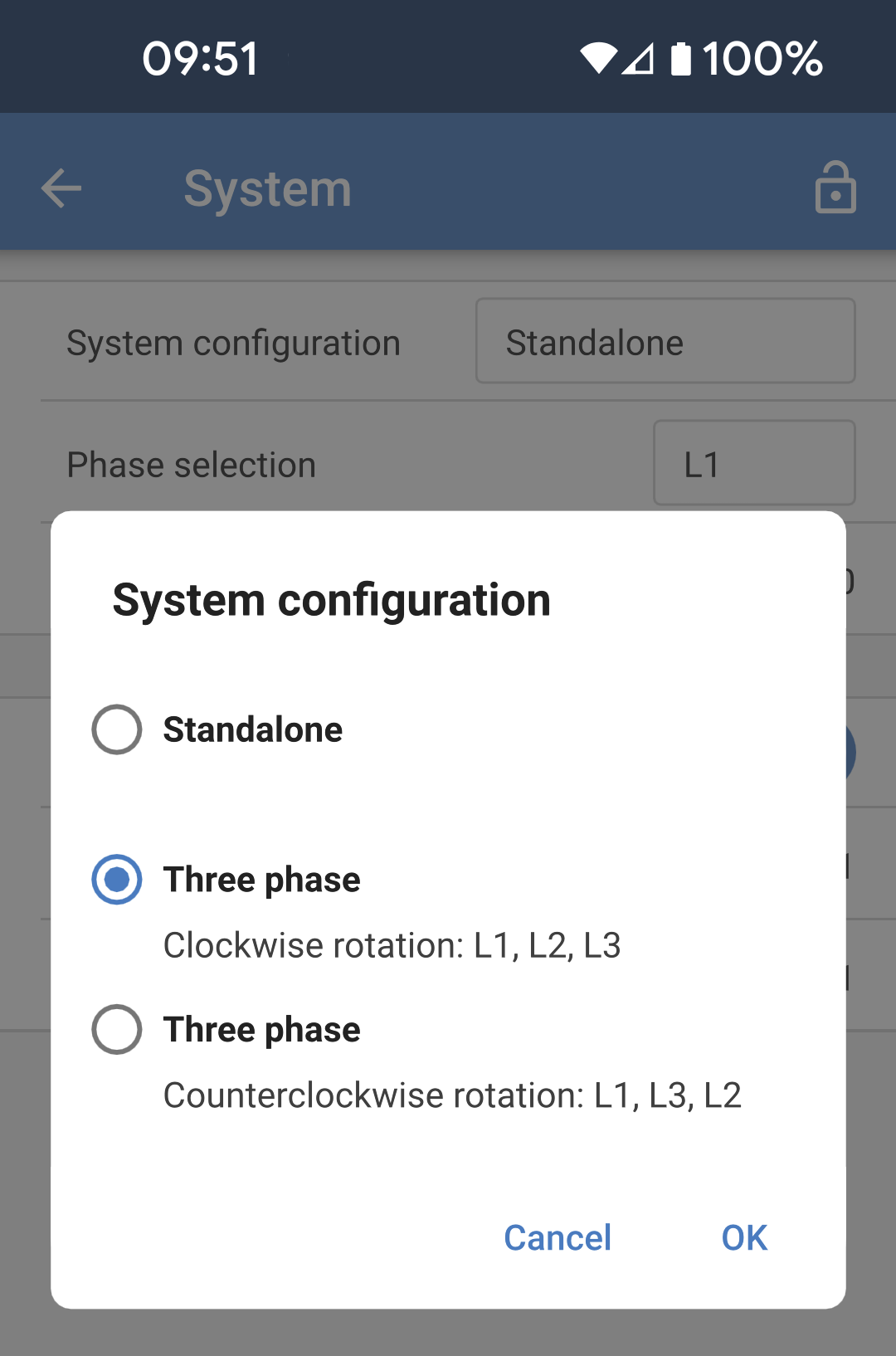

Tik in het vakje om een popup-menu op te roepen waar ”3-Fasen” geselecteerd kan worden.Er kan gekozen worden uit twee 3-fasen opties, met de klok mee of tegen de klok in, afhankelijk van de faserotatie op de installatie locatie.

Op elke eenheid moeten dezefde instellingen toegepast worden

Fase selectie:

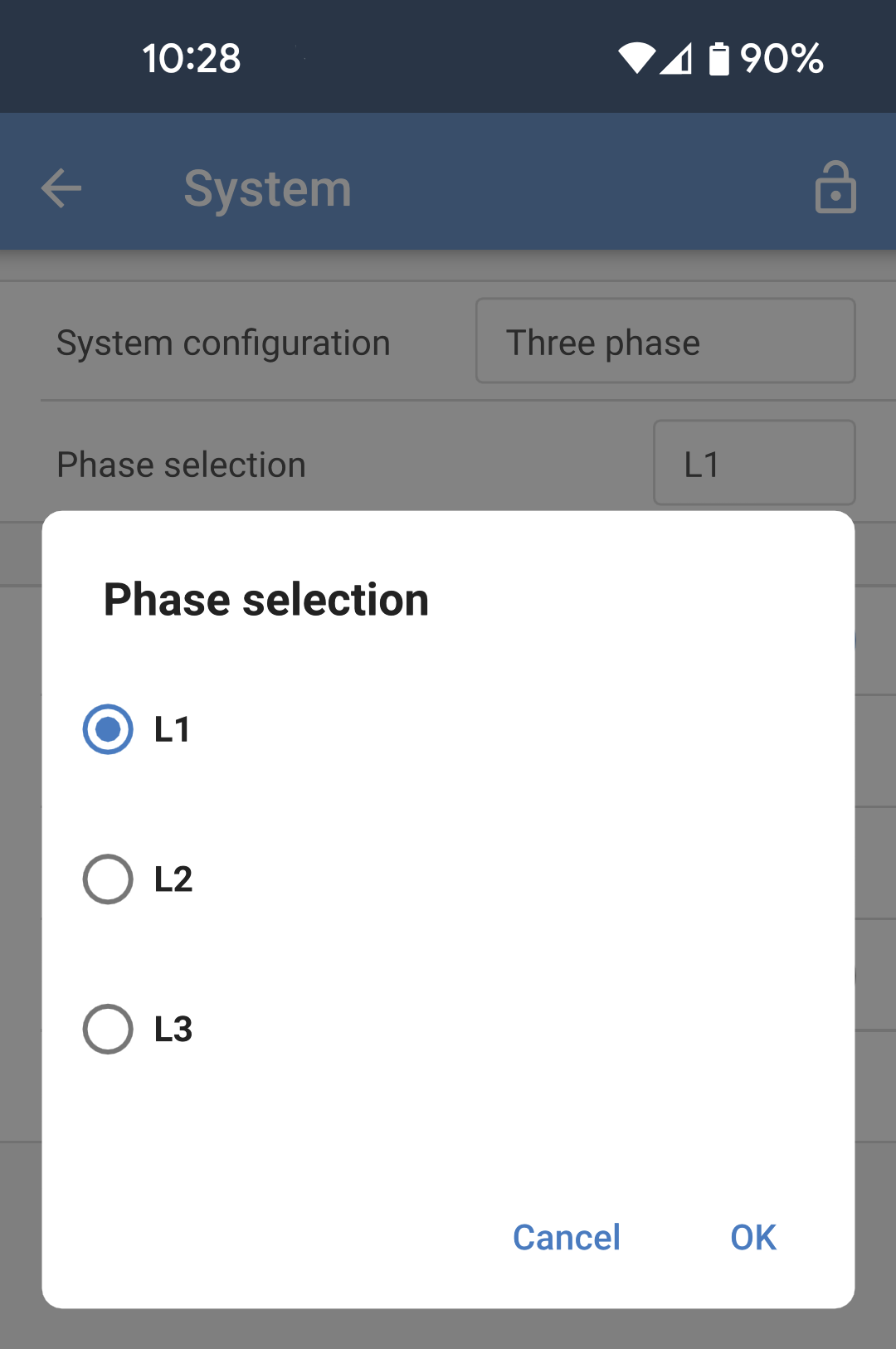

Selecteer de juiste fase waarop elke speciifieke eenheid is aangesloten. Er kan maar één eenheid per fase zijn.

Doe dit voor elke individuele eenheid.

Het is ook raadzaam om elke eenheid fysiek te labelen en ook een bijpassende aangepaste naam op te geven in de instellingen van de productinfo.

System instance: Eenheden met hetzelfde instance nummer werken samen op de AC kant.
Het wijzigen van de System instance instelling maakt meerdere groepen omvormers mogelijk om zonder storing op dezelfde VE.Can bus te zijn, maar niet gesynchroniseerd en gesegmenteerd in verschillende AC uitgangen.
Ga verder met dezelfde programmeerinstellingen op de overige eenheden.
Synchr. systeeminstelling: Deze optie laat synchronisatie toe van bepaalde instellingen onder eenheden in het systeem.
Er volgt nog meer te ontdekken over.Systeem

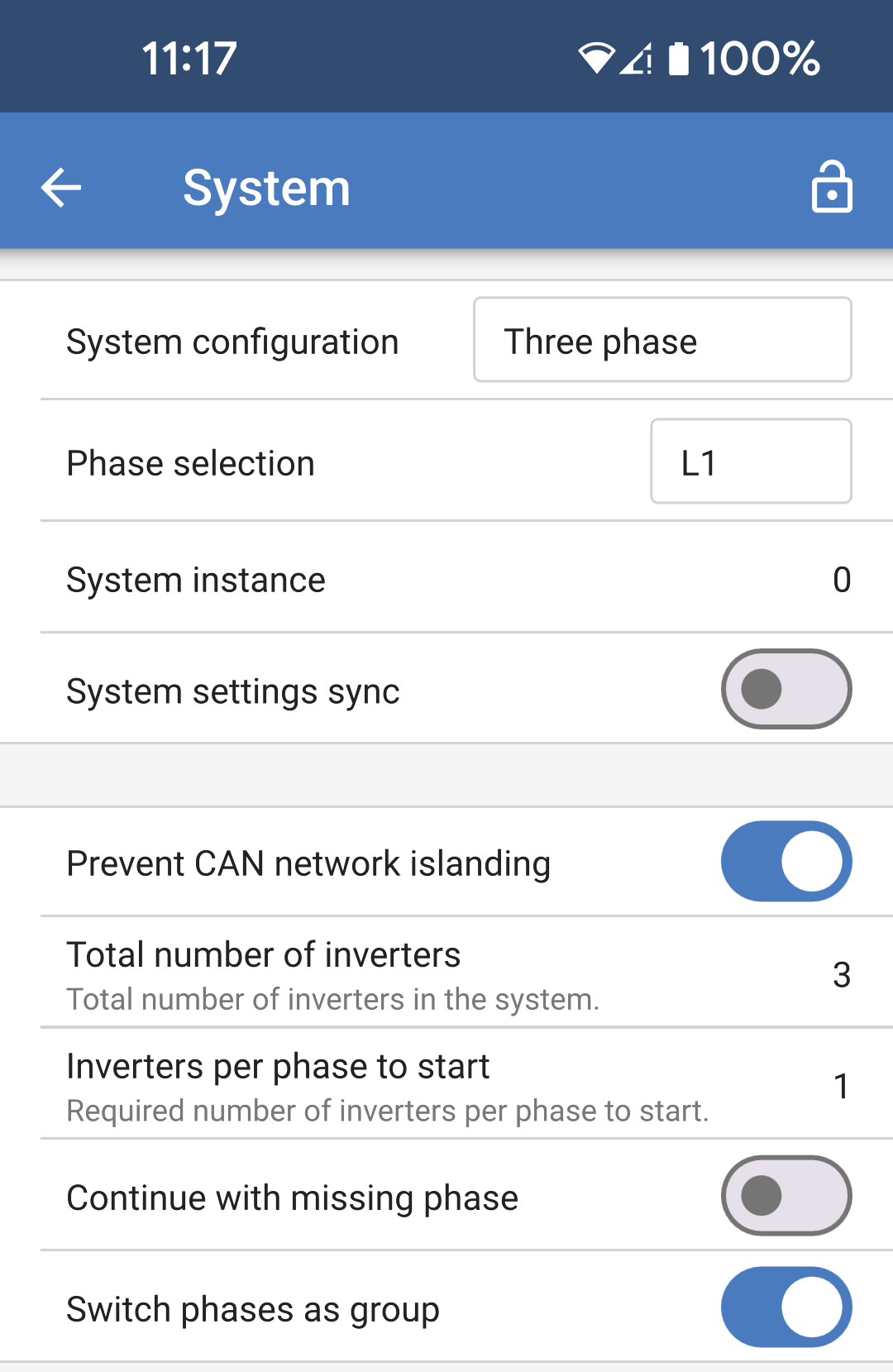

Voorkom CAN netwerk eiland bedrijf: Deze instelling bepaalt wat het systeem doet bij een defecte CAN aansluiting tussen de RS eenheden, en schakelt 'aantal omvormers in het systeem' instelling onderaan in. Standaard is ingeschakeld.
Als drie RS eenheden in 3-fasen schakeling ingesteld zijn, dan werkt elke individuele eenheid alleen als de eenheid minstens één andere eenheid ziet. Deze functie is alleen relevant in combinatie met de ”Verdergaan met ontbrekende fase" functie.
Aantal omvormers in het systeem: Voer het totaal aantal in het systeem geïnstalleerde RS eenheden in. Dit moet ingesteld zijn op 3 voor een 3-fasen RS systeem.
Ingeval een CAN aansluiting tussen twee eenheden verbroken is, wordt het netwerk verdeeld in segmenten, deze instelling wordt gebruikt om het grootste segment te bepalen en het kleinste segment af te sluiten om ze te voorkomen dat dit segment op zichzelf niet gesynchroniseerd verder gaat.
Let op dat het instellen van de optie ”Verdergaan met ontbrekende fase" bij uitgeschakeld dit gedrag op zo'n manier overschrijft dat alle drie de fasen steeds gevoed moeten zijn. Dus een defecte CAN verbinding in een 3-fasen opstelling sluit alle eenheden af.
Minimaal aantal omvormers om te starten: Kies het minimaal aantal omvormers dat per fase aanwezig moet zijn bij het starten van het systeem.
Ingeval een CAN aansluiting tussen twee eenheden verbroken is, wordt het netwerk verdeeld in segmenten, deze instelling wordt gebruikt om het grootste segment te bepalen en het kleinste segment af te sluiten om ze te voorkomen dat dit segment op zichzelf niet gesynchroniseerd verder gaat.
Instellen op 3 betekent dat de 3 eenheden in een 3-fasen Multi RS systeem aanwezig moeten zijn om te starten. Als de optie "Doorgaan met ontbrekende fase" ook is ingeschakeld, schakelt het systeem, zodra het in bedrijf is, niet uit als het aantal omvormers in bedrijf per fase onder deze waarde zakt (zolang de resterende omvormers de belasting kunnen voeden).
Ga verder met ontbrekende fase: Het is mogelijk het systeem op zo'n manier in te stellen dat, als er één eenheid offline is (bijvoorbeeld doordat het fysiek uitgeschakeld is of door een firmware-update als er geen net verbinding is om doorvoer toe te laten), de andere eenheden kunnen blijven werken en AC uitgangsvermogen kunnen blijven leveren aan hun respectievelijke fasen.
Standaard wordt het 'verdergaan met ontbrekende fase' uitgeschakeld. Een eenheid uitschakelen met de fysieke schakelaar schakelt die eenheid uit. Als de eenheid één van de drie eenheden is, die zich in 3-fasen schakeling bevinden, dan worden de anderen ook uitgeschakeld.
Als 'Doorgaan met ontbrekende fase' is ingeschakeld en het minimumaantal eenheden voldoende is, gaat de uitvoer naar de andere fasen door, ook al zijn er minder fasen dan ingesteld.
De instellingsoptie 'verdergaan met ontbrekende fase' MAG NIET ingeschakeld worden als er specifieke 3-fasen belastingen verbonden zijn die alle drie gesynchroniseerde fasen vereisen om te werken (zoals een 3-fasen elektromotor).
Behoud in die situatie de standaard 'uitgeschakeld' instelling voor ”verdergaan met ontbrekende fase".
Let op
Een 3-fasen belasting met maar 2-fasen voeding kan resulteren in schade aan het apparaat.
Let op
Als het systeem is ingesteld om te blijven werken met een ontbrekende fase, en er een probleem is met de VE.Can communicatie tussen de eenheden (zoals een beschadigde kabel), dan blijven de eenheden werken maar ze synchroniseren hun uitgangsspanningsvormen niet meer.
Wissel fases als groep: Door deze optie uit te schakelen kan het systeem blijven werken, zelfs als één of twee fasen van de ACingang ontbreken. Het systeem blijft 3-fasen uitvoer produceren vanaf de AC-Uit aansluitklemmen.
Dit kan ook worden gebruikt als een 3-fasen uitvoer vereist is, maar er slechts één fase beschikbaar is van het elektriciteitsnet of het aggregaat.

Opmerking over redundantie en voortdurende uitgang tijdens firmware-updates

Een 3-fasen systeem kan firmware bijgewerkt worden zonder vermogen te verliezen op de AC uitgang.

Zorg ervoor dat er een stabiele AC ngang beschikbaar is bij het starten van het bijwerken en dat de eenheid, die momenteel wordt bijgewerkt overschakelt naar de AC doorgangsmodus.

Het AC synchronisatiemechanisme, gebruikt voor 3-fasen, heeft een ingebouwde 'protocol' versie.

Eenheden kunnen samenwerken, zelfs met verschillende firmwareversies, zolang ze maar dezelfde protocolversie draaien.

Dit laat voortdurende ononderbroken voeding toe, zelfs bij het bijwerken van firmware, daar de eenheden individueel één voor één bijwerken, terwijl andere blijven synchroniseren en de stabiele AC uitgang leveren.

Als Victron het 'protocol' versienummer moet wijzigen, danwordt het duidelijk genoteerd in het firmware wijzigingenlogboek. Lees dit steeds vóór het bijwerken.

Als er meerdere protocolversies draaien op dezelfde VE.Can bus, dan geven alle eenheden foutmelding #71 aan tenzij ze allemaal bijgewerkt werden naar dezelfde versie.

Bekende problemen

De 'UPS functie' is te gevoelig bij 3-fasen werking in vergelijking met alleenstaande werking. Schakel de 'UPS functie' uit in geval de Multi regelmatig afsluit van de AC ingang.
Laadstromen zijn nog niet gebalanceerd over de 3-fasen als de lader in spanning gecontroleerde modus staat.
