Voraussetzungen für Batterie und Kabel
Zur vollen Leistungsnutzung des Multi RS19 Solar müssen Batterien ausreichender Kapazität sowie Batteriekabel mit entsprechendem Querschnitt eingebaut werden. Die Verwendung von unterdimensionierten Batterien oder Batteriekabeln führt zu:
Reduzierung der Systemeffizienz
Unerwünschte Systemalarme oder -abschaltungen
Dauerhafte Schäden am System

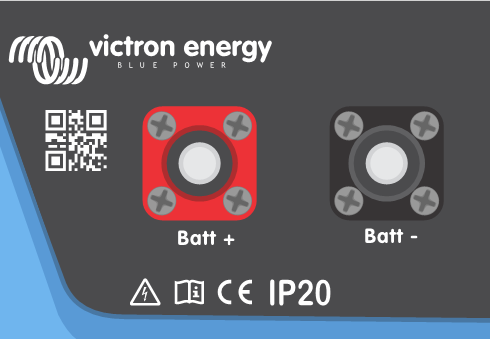

Die Batterieanschlussklemmen am Multi RS19 Solar sind vom Typ Amphenol SurLok Plus.
Für den Batterieanschluss sollten die entsprechenden 25-mm2-Stecker verwendet werden. Die Stecker sollten auf ein 25-mm2-Kabel gecrimpt werden.
Amphenol SurLok Plus-Stecker
Bezeichnung des Steckverbinders | Farbe | Orientierung | Amphenol-Teilenummer |
|---|---|---|---|
Pluspol der Batterie | Rot | Rechter Winkel | SLPPA25BSR |
Pluspol der Batterie | Rot | Gerade | SLPIPA25BSR |
Minuspol der Batterie | Schwarz | Rechter Winkel | SLPPA25BSB |
Minuspol der Batterie | Schwarz | Gerade | SLPIPA25BSB |
Voraussetzungen für Batteriekabel und Sicherungen
Kabellänge 0–2 m | Querschnitt: 25 mm2 |
Empfohlene DC-Sicherung | 125 A |
Installieren Sie einen Gleichstromschalter und eine Hauptgleichstromsicherung in dem Gleichstromsystem. Installieren Sie die Hauptgleichstromsicherung erst, nachdem alle erforderlichen Gleichstromanschlüsse hergestellt wurden.
Verbinden Sie die Amphenol-Steckverbinder nicht und trennen Sie sie nicht, solange das Gleichstromsystem unter Spannung steht. Entfernen Sie die Hauptgleichstromsicherung, bevor Sie die Amphenol-Steckverbinder trennen.
Warnung
Konsultieren Sie die Empfehlungen der Batteriehersteller, um sicherzustellen, dass die Batterien den gesamten Ladestrom des Systems aufnehmen können. Die Entscheidung über die Batteriegröße sollte in Absprache mit Ihrem Systemdesigner getroffen werden.
