Anschluss der Wechselstromverkabelung
Warnung
Diese Produkt entspricht der Sicherheitsklasse 1 (mit Sicherungserdung). Aus Sicherheitsgründen müssen die Klemmen für den Wechselstromeingang und/oder den Wechselstromausgang sowie der Erdungspunkt des Gehäuses an der Vorderseite des Multi RS19 Solar an eine unterbrechungsfreie Erdungsverbindung verbunden werden.
Bei festem Einbau kann die unterbrechungsfreie Erdung durch den Erdleiter am Wechselstromeingang gewährleistet werden. Andernfalls muss das Gehäuse geerdet werden.
Diese Produkt ist mit einem Erdungsrelais ausgestattet, das den Nullleiterausgang automatisch mit dem Gehäuse verbindet, wenn keine externe Wechselstromversorgung verfügbar ist. Ist eine externe Wechselstromversorgung vorhanden, öffnet das Erdungsrelais H, bevor das Rückstromschutzrelais schließt. Dadurch wird die korrekte Funktion eines an den Ausgang angeschlossenen Fehlerstrom-Schutzschalters sichergestellt.
In einer ortsveränderlichen Installation (Netzanschluss über ein Landanschlusskabel) geht die Erdung verloren, wenn das Landanschlusskabel nicht eingesteckt ist. In diesem Fall muss das Gehäuse mit dem Fahrzeuggehäuse verbunden werden.
Eine Sicherung oder ein automatischer Stromkreisunterbrecher, der für die erwartete Last ausgelegt ist, muss in Reihe mit dem Ausgang installiert werden, und der Kabelquerschnitt muss entsprechend dimensioniert sein. Der Stromkreisunterbrecher muss für eine Nennstromstärke von höchstens 50 A ausgelegt sein.
Anmerkung
Der Multi RS19 Solar bietet keine vollständige galvanische Trennung zwischen PV-Gleichstromeingang und Wechselstromklemmen.
Gemäß IEC62109-1 und IEC62109-2 stellt eine interne Fehlerstromüberwachungseinheit sicher, dass kein Gleichstrom auf der Wechselstromseite auftritt. Es werden sowohl Gleichstrom- als auch Wechselstrom-Fehlerstromkomponenten überwacht. Bei Feststellung eines Fehlers wird der Wechselrichter automatisch abgeschaltet und das Wechselstromsystem vom Netz getrennt.
Stellen Sie sicher, dass Ihre Wechselstrominstallation den örtlichen Vorschriften für den Fehlerstromschutz entspricht. Weitere Informationen finden Sie im Dokument mit den Informationen zu FI-Schutzschaltern bei Multi RS.

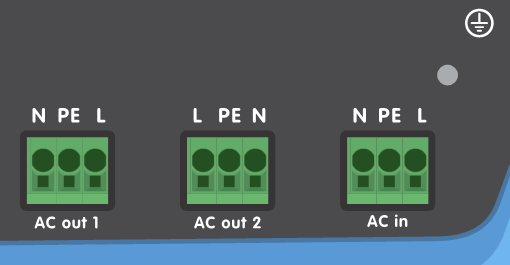

Die Anschlussklemmen für den Wechselstromanschluss befinden sich auf dem Paneel.
Der Wechselstromanschlussblock ist ein Steckverbinder mit Federkraft.
Die Isolierung des Leiters sollte entfernt werden, sodass 15 mm des blanken Leiters freiliegen.
Schieben Sie den Leiter in die runde Öffnung der Anschlussklemme. Bei mehrlitzigen Leitern kann es erforderlich sein, einen kleinen Schraubendreher in die quadratische Öffnung einzuführen, um die Federspannung zu lösen, wodurch sich der Leiter leichter einführen lässt.
Der maximale Leiterquerschnitt beträgt 6 mm2 (8 AWG).
Warnung
Achten Sie beim Anschluss der Wechselstromkabel darauf, die Polarität von Nullleiter und Phasenleiter NICHT zu vertauschen.
AC-Out-1 Das AC-Ausgangskabel kann direkt an die Klemmleiste "AC-Out" angeschlossen werden. Von links nach rechts: „N“ (Neutral) - „PE“ (Erde) - „L“ (Phase). Dank der PowerAssist-Funktion kann der Multi RS19 Solar bei Spitzenlasten die Leistung am Ausgang um bis zu 25 A erhöhen. Der Multi RS19 Solar kann einen maximalen Stromdurchsatz von bis zu 50 A an die Lasten liefern. Die AC-Eingangsrelais sind auf 50 A begrenzt und der Wechselrichter kann unter optimalen Bedingungen bis zu 25 A fortlaufend liefern (bei steigender Temperatur verringert sich dieser Wert).
Warnung
Die Wechselstromausgänge müssen durch eine Sicherung oder einen Stromkreisunterbrecher mit einer Nennstromstärke von maximal 50 A gegen Überlastung geschützt werden und der Kabelquerschnitt muss entsprechend dimensioniert sein.
AC-Out-2 Ein zweiter Ausgang ist verfügbar, der seine Last im Falle eines reinen Batteriebetriebs trennt. Von links nach rechts: „L“ (Phase) – „PE“ (Erdung) – „N“ (Nullleiter). An diese Klemmen werden Geräte angeschlossen, die nur dann funktionieren dürfen, wenn am AC-in-1 eine Wechselspannung anliegt, z.B. ein elektrischer Boiler oder eine Klimaanlage. Die Last am AC-Out-2 wird sofort abgeschaltet, wenn der Wechselrichter/das Ladegerät in den Batterie-Modus wechselt. Wenn die Wechselspannung an AC-in-1 verfügbar wird, wird die Last an AC-out-2 mit einer Verzögerung von ca. 2 Minuten wieder angeschlossen.
AC-in Das Wechselstromeingangskabel kann an die Klemmenleiste „AC-in“ angeschlossen werden. Von links nach rechts: „N“ (Neutral) – „PE“ (Erdung) – „L“ (Leitung). Der Wechselstromeingang muss durch einen Stromkreisunterbrecher mit einer Nennstromstärke von höchstens 50 A abgesichert werden, und der Kabelquerschnitt muss entsprechend dimensioniert sein.
Warnung
Wenn die Eingangswechselstromversorgung kleiner bemessen ist, so muss der Stromkreisunterbrecher auch entsprechend kleiner bemessen sein.
