Multi RS19 Solar

Victrons energimätare VM-3P75CT kan användas med Multi RS19 Solar.

Victrons energimätare kan anslutas antingen med VE.Can eller Ethernet. En GX-enhet krävs för Ethernet-anslutning. Se exempeldiagram nedan.

Se manualen för VM-3P75CT för alla detaljer.

Energimätaren kan konfigureras för en- eller trefassystem.

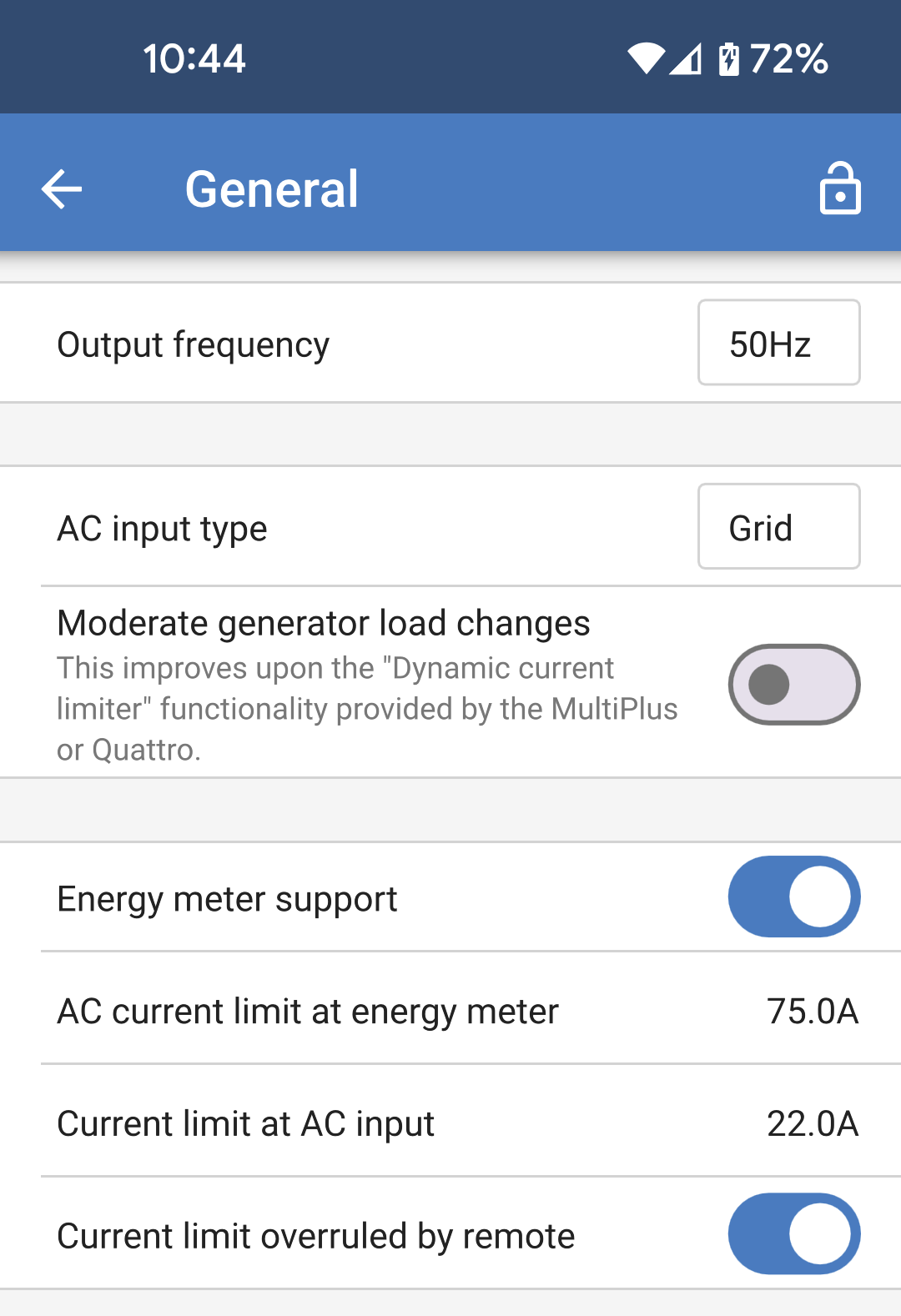

När rollen har valts i energimätaren kan energimätarstödet ställas in i inställningarna för Multi RS19 Solar.

Stöd för energimätare: Slå på den här brytaren för att göra det möjligt att använda energimätaren i det här systemet, Detta möjliggör för belastningar mellan nätenergimätaren och AC-ingångsterminalerna på Multi RS19 Solar att försörjas av Multi RS19 Solar. Notera Energimätarrollen måste konfigureras som en ”Nätmätare”. AC-strömbegränsning vid energimätare: Det här värdet ställer in den högsta strömbegränsningen vid den punkt där energimätaren är installerad. Belastningar mellan energimätaren och Multi RS19 Solar försörjs av nätet tills den inställda gränsen uppnås. Efter det börjar Multi RS19 Solar att ”power assist” (effektassistera) för att vidhålla den inställda strömbegränsningen. Strömbegränsning vid AC-ingång: Den här inställningen fastställer den högsta strömmen som är tillåten vid Multi RS19 Solar:s AC-ingångsanslutningar. Den begränsar Ac-strömmen för belastningar på AC out-1 och batteriladdning. Belastningar på AC Out-1 fortsätter att försörjas av AC-ingången men om strömbegränsningen uppnås börjar Multi RS19 Solar att ”power assist” (effektassistera) genom att använda energi från batteriet. Strömbegränsning förbigås av fjärrpanel: Aktivera det här alternativet för att göra det möjligt att justera strömbegränsningen på distans. Till exempel kan en GX-enhet användas för att justera strömbegränsningen på distans. Det är inte möjligt att på distans ställa in strömbegränsningen högre än den nivå som anges här.

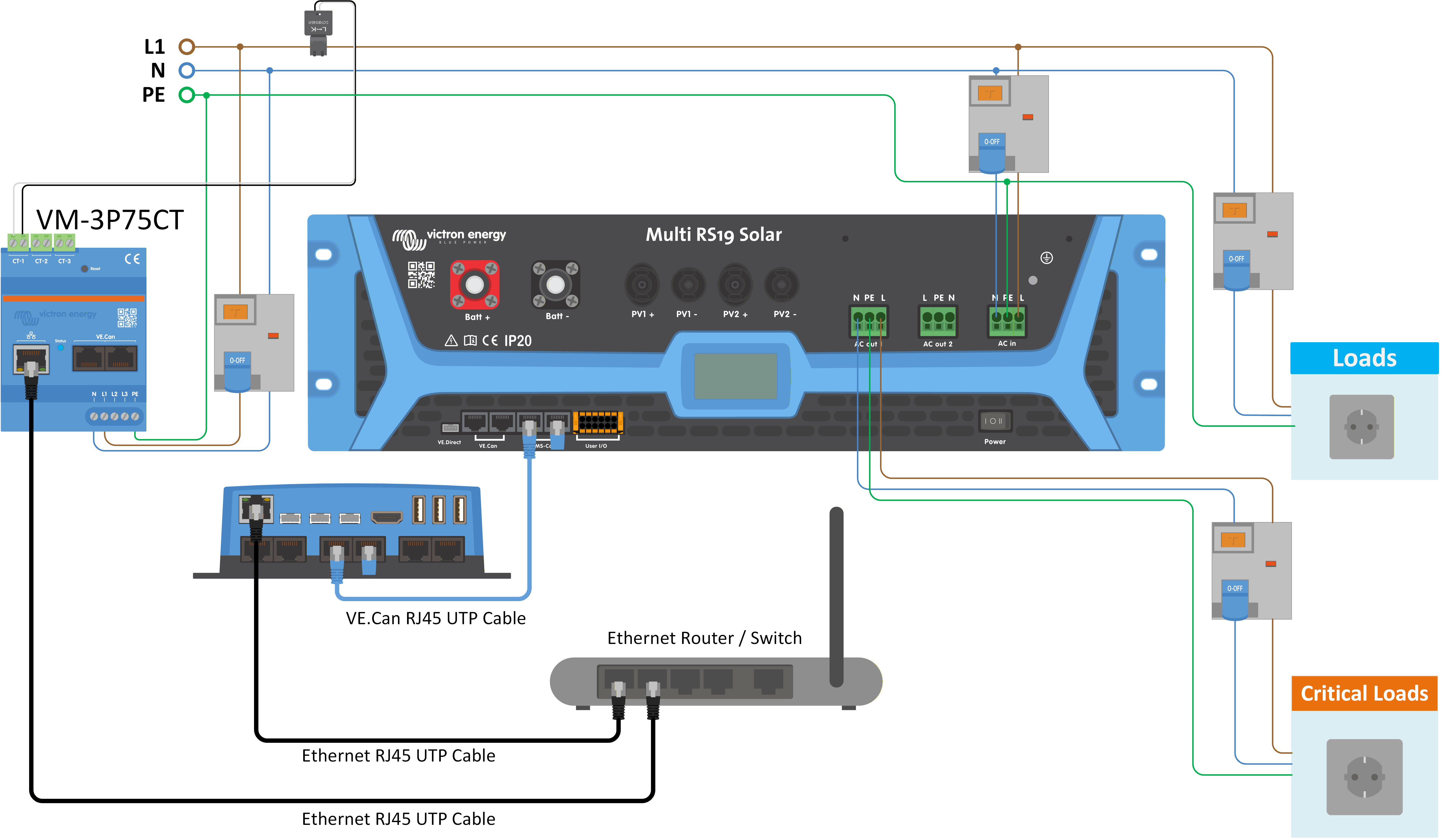

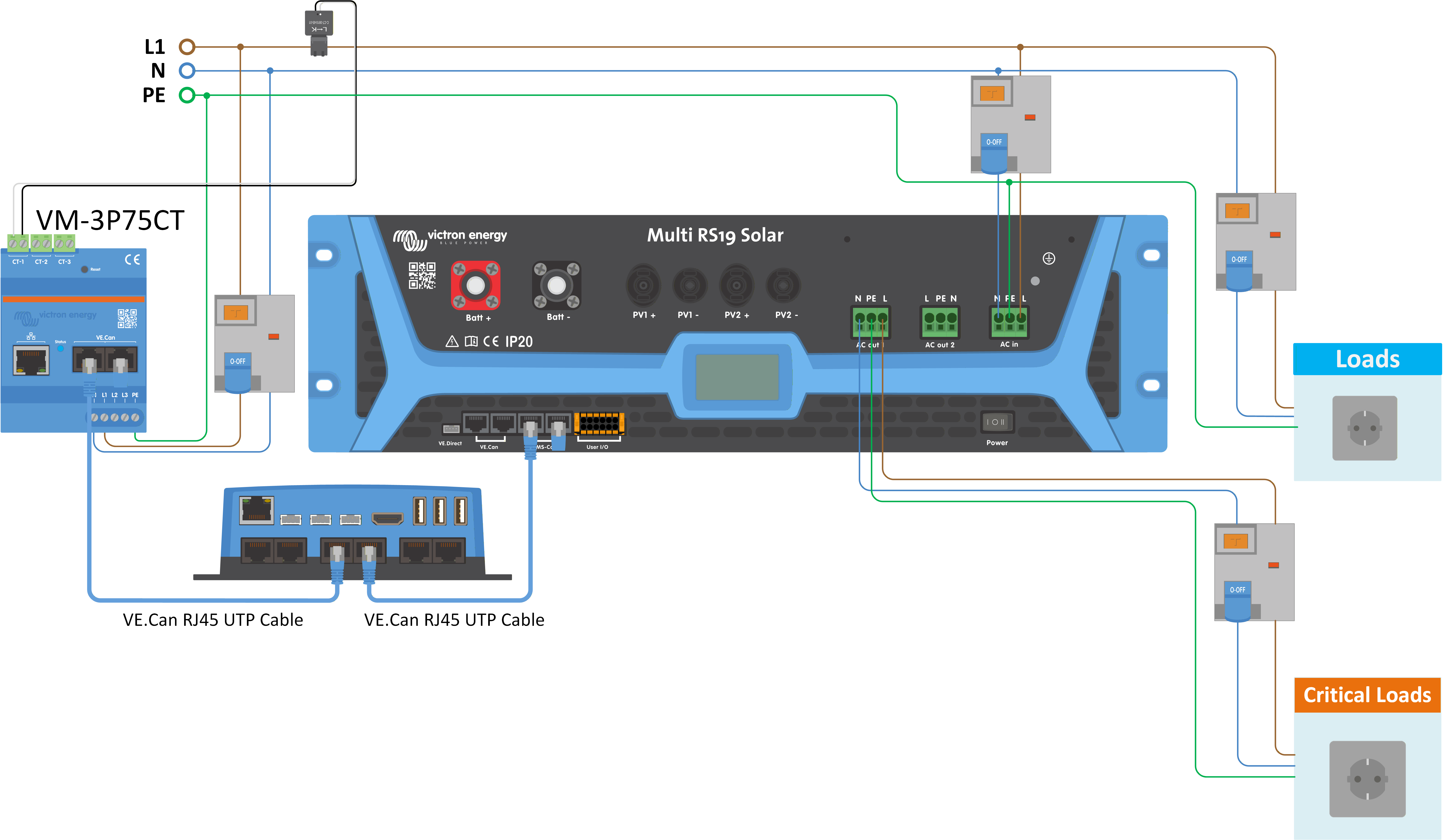

Kopplingsexemplet ovan kan användas när energimätarrollen ställs in som ”Nätmätare” eller ”Generator”. Den inkommande strömmen från AC-nätet eller en generator mäts innan AC-ingången på Multi RS19 Solar eller någon annan kritisk AC-belastning.

Om ”Energimätarestöd” är aktiverat kan en strömbegränsning ställas in vid energimätaren för att förhindra för hög belastning på ett svagt AC-nät. Om de icke-kritiska belastningarna överstiger strömbegränsningen vid energimätaren börjar Multi RS19 Solar att ”power assist” (effektassistera) för att försöka vidhålla strömbegränsning eller under börvärdet.

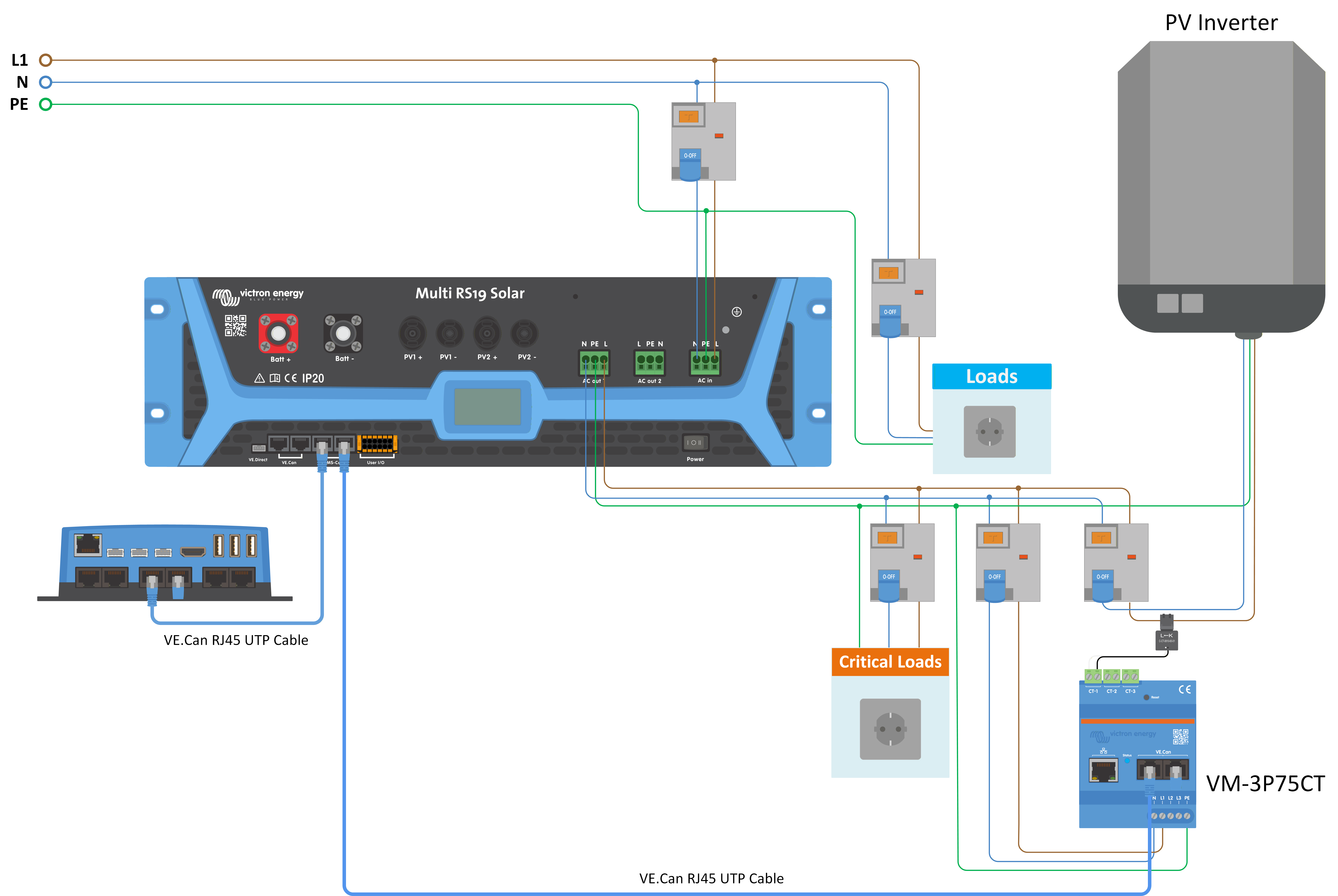

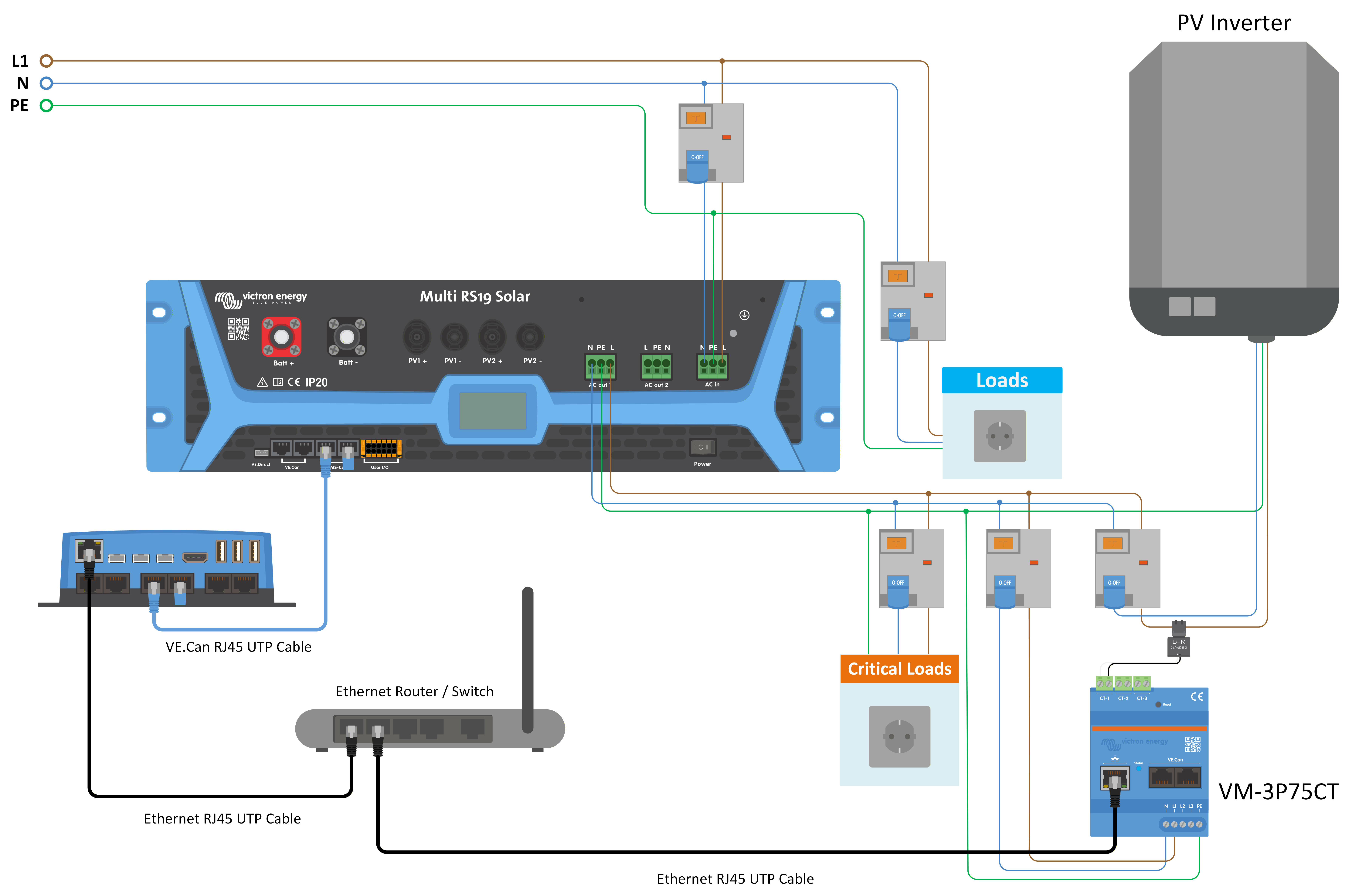

Om en generisk solcellsväxelriktare ansluts till AC-utgången på Multi RS19 Solar ska energimätarens roll ställas in på ”Solcellsväxelriktare” och kopplas för att mäta strömmen som produceras av solcellsväxelriktaren.

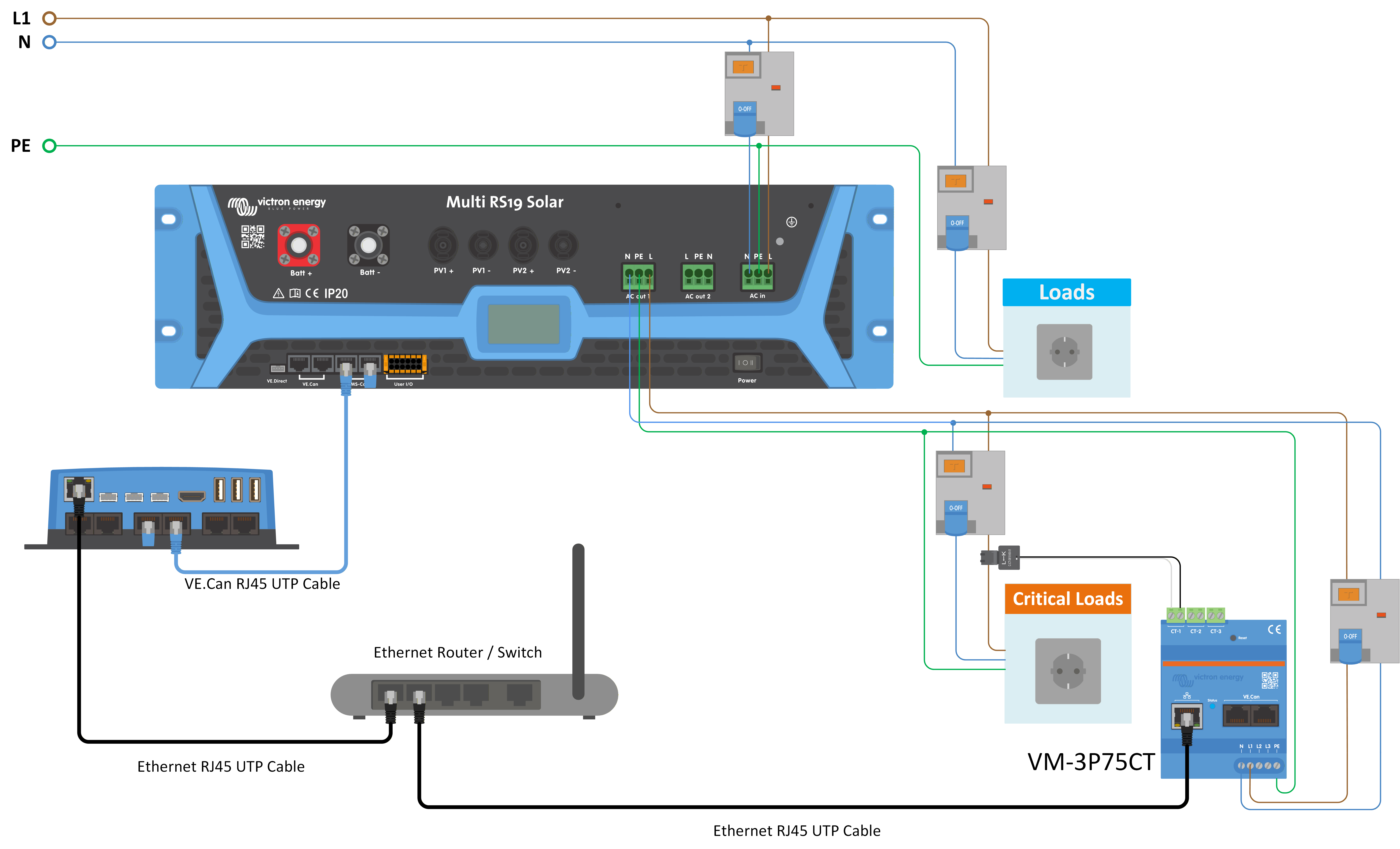

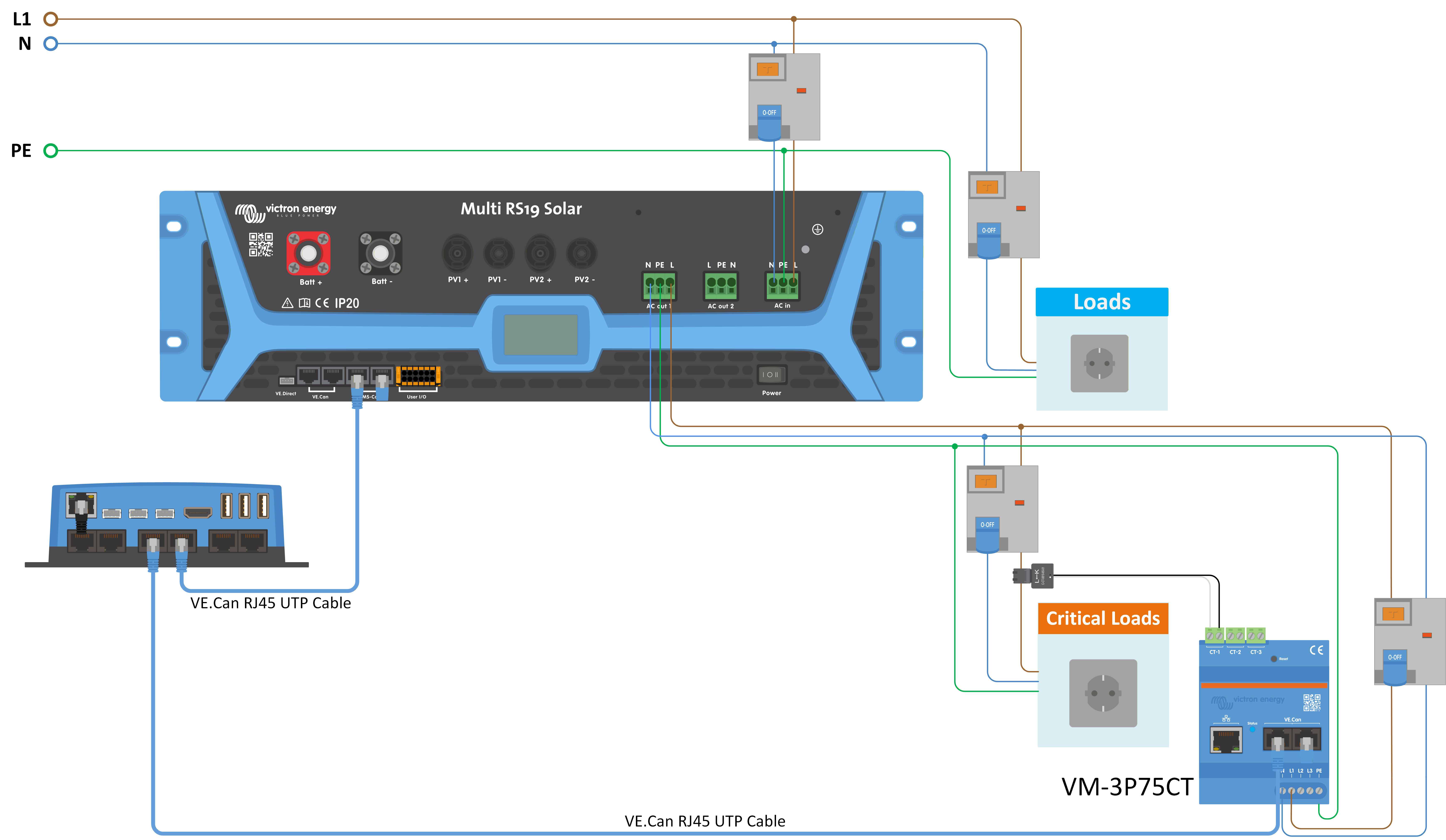

När energimätarens roll är inställd på ”AC-belastning” kan energimätaren kopplas för att mäta specifika belastningar. Till exempel en varmvattenberedarkrets kan mätas för att övervaka dess effektförbrukning och även spåra mängden energi den använder.
