Anslutning av AC-kablar
Varning
Detta är en produkt av säkerhetsklass 1 (levereras med en jordterminal av säkerhetsskäl). Dess AC-ingång och/eller utgångspoler och/eller chassijordningspunkt på utsidan av Multi RS19 Solar måste anslutas till en permanent jordanslutning av säkerhetsskäl.
För en fast installation kan en oavbruten jordning säkras med hjälp av AC-ingångens jordkabel. Annars måste höljet jordas.
Den här produkten är utrustad med ett jordrelä som automatiskt ansluter den neutrala utgången till chasssit om ingen extern AC-källa är tillgänglig. Om en extern AC-källa är tillgänglig kommer jordrelä H att öppnas innan ingångssäkerhetsreläet stängs. Detta säkerställer korrekt funktion för en jordläckagebrytare som är ansluten till utgången.
För en rörlig installation (till exempel med en landströmskontakt), innebär urkoppling av landanslutningen att även jordanslutningen kopplas bort samtidigt. I så fall måste höljet anslutet till fordonets chassi.
En säkring eller en automatisk kretsbrytare med kapacitet att hantera förväntad belastning måste installeras i serie med utgången och kabelns tvärsnitt måste vara av lämplig storlek. Kretsbrytaren måste ha en märkström på 50 A eller mindre.
Notera
Multi RS19 Solar tillhandahåller inte full galvanisk isolering mellan solcells-DC-ingången och AC-anslutningarna.
I enlighet med IEC62109-1 and IEC62109-2 säkerställer en intern övervakningsenhet för restström (RCMU) att ingen DC-ström förekommer på AC-sidan. Felströmmar av både DC- och AC-strömstyp övervakas. Om ett fel upptäcks stängs växelriktaren automatiskt av och kopplar bort AC-systemet.
Säkerställ att din AC-installation uppfyller lokala föreskrifter för skydd mot restströmmar. Vi hänvisar till dokumentet RCD-information för Multi RS för ytterligare vägledning.

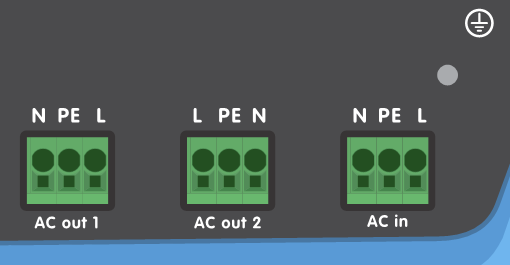

AC-anslutningarnas kopplingsplintar finns på frontpanelen.
AC-kopplingsplinten är en insticksplint med fjäderanslutning.
Ledarisolering ska avlägsnas så att 15 mm av den blottlagda ledaren exponeras.
För in ledaren i det runda hålet på kopplingsplinten. För mångtrådiga ledare kan det vara nödvändigt att föra in en liten skruvmejsel i det fyrkantiga hålet för att avlasta fjädern, vilket underlättar införingen av ledaren
Den största ledartvärsnittsarean är 6 mm2 (8AWG).
Varning
Neutral- och fasledare får INTE polaritetsvändas vid anslutning av AC-kablar.
AC-out-1 AC-utgångskabeln kan anslutas direkt till kopplingsplint "AC-out". Från vänster till höger: ”N” (neutral), ”PE” (jord) och ”L” (fas) Med sin PowerAssist-funktion kan Multi RS19 Solar lägga till upp till 25 A till utgången under perioder med behov av toppeffekt. Multi RS19 Solar kan tillhandahålla en högsta genomströmning på upp till 50 A till belastningarna. AC-ingångsreläerna är begränsade till 50 A och växelriktaren kan lägga upp till 25 A kontinuerlig i de bästa omständigheterna (när det blir varmare minskar den här siffran).
Varning
AC-utgångsterminalerna måste skyddas mot överbelastning med en kretsbrytare på 50 A eller lägre, och kabeltvärsnittet måste vara av lämplig storlek.
AC-out-2 En andra utgång är tillgänglig som kopplar bort sin belastning i händelse av endast batteridrift. Från vänster till höger: “L” (linje)- ”PE” (jord) och “N” (neutral). På dessa terminaler, ansluts utrustning som endast kan fungera om AC-spänning är tillgänglig på AC-in-1, t.ex. en elektrisk varmvattenberedare eller luftkonditioneringsapparat. Belastningen för AC-out-2 kopplas bort omedelbart när växelriktare/laddaren växlar över till batteridrift. Efter att AC-ström blir tillgänglig på AC-in-1, kommer belastningen på AC-out-2 att återanslutas med en försening på cirka 2 minuter.
AC-in AC-ingångskabeln kan anslutas till kopplingsplint "AC–in". Från vänster till höger: "N" (neutral) - "PE" (jord) - "L" (linje). AC-ingången måste skyddas av en kretsbrytare på 50A eller mindre och kabelns tvärsnitt måste vara av lämplig storlek.
Varning
Om den inkommande AC-tillförseln har ett lägre värde, bör kretsbrytaren ändras i enlighet med detta.
