Multi RS19 Solar

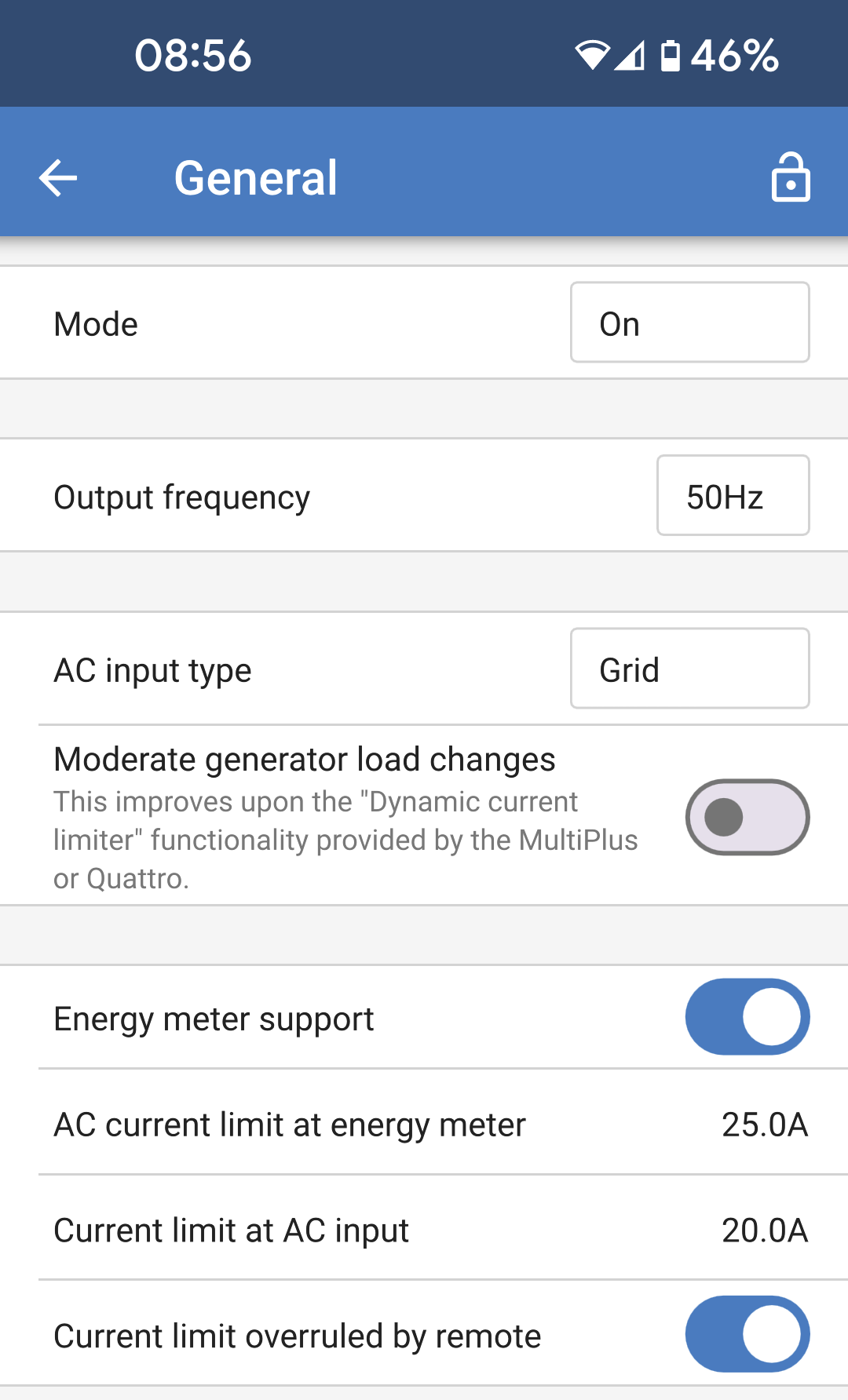

Läge: Klicka på rutan till höger för att ändra Multi RS19 Solar:s driftläge. Se avsnittet nedan för en lista med alternativ.

Utgångsfrekvens: Ställ in den nominella utgångsfrekvens som Multi RS19 Solar kommer att producera. Välj mellan 50 Hz eller 60 Hz.

AC-ingångstyp: Välj typen av AC-källa som ska kopplas till AC-ingången på Multi RS19 Solar. Välj mellan ”Nät”, ”Generator” eller ”Landström”. Om det inte finns någon AC-ingång kan du välja ”Ej tillgänglig".

Dessa inställningar användas endast för att ändra ingångstypen på VRM-panelen, de ändrar inte :s funktionalitet. Symbolen och texten ändras i enlighet därmed. VRM kan sen spara den relevanta energikällan som används och motsvarande diagram visar energin som används från generatorn, eller från nätet, exempelvis.

Genom att använda ”Landström” visas ingångsströmbegränsningen på VRM-panelen.

Måttliga ändringar av generatorbelastning: När funktionen är aktiv kommer plötsliga ändringar i belastningen på AC-utgången till en början försörjas av batteriet. Belastningen på generatorn ökar sen gradvis vilket ger den tid att reglera sin motoreffekt.

Stöd för energimätare: Om du har en energimätare i systemet ska du aktivera det här alternativet.

AC-strömbegränsning vid energimätare: Detta fält visas endast om ”Stöd för energimätare” är aktiverat. Justera strömbegränsningen vid den punkt där energimätaren är installerad.

Strömbegränsning vid AC-ingång: Justera strömbegränsningen vid AC-ingången på Multi RS19 Solar.

Strömbegränsning förbigås av fjärrpanel: Aktivera det här alternativet för att göra det möjligt att justera strömbegränsningen på distans. Till exempel kan en GX-enhet användas för att justera strömbegränsningen på distans.

Det är inte möjligt att på distans ställa in strömbegränsningen högre än den nivå som anges här.

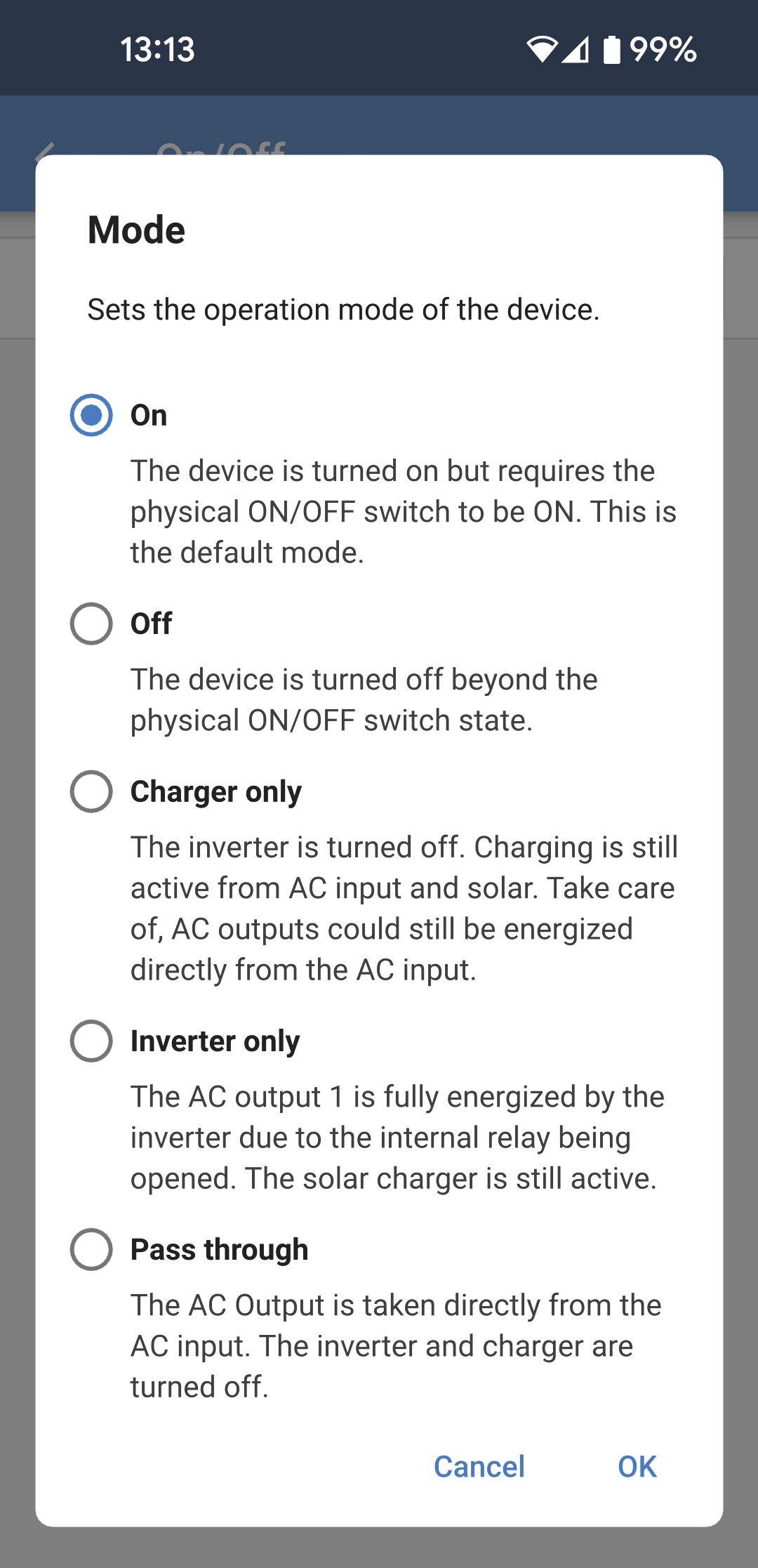

På: Multi RS19 Solar kommer att vara på och fullt fungerande. Detta är standardläget.

Av: Multi RS19 Solarkommer att vara avstängd även om den fysiska brytaren är på.

Endast laddare: Detta innebär att växelriktaren kommer att vara inaktiv och därför kommer batteriet inte laddas ur. Laddning försörjs med solceller eller från AC-ingången. Om AC-ingång finns tillgänglig kommer den släppas genom till AC-utgången.

Endast växelriktare: I detta läge kommer AC-ingången kopplas från av de inbyggda ingångsreläerna. Växelriktaren kommer att tillhandahålla AC till utgången. Laddning är inte möjlig från AC, men laddning med solceller är möjlig.

Pass Through (Genomsläpp): AC på ingången släpps genom direkt till AC-utgången. Växelriktaren och laddaren kommer att vara inaktiva. Om AC-ingång blir otillgänglig kommer det inte heller att finnas någon AC vid utgången heller.
