Vue d'ensemble des connexions

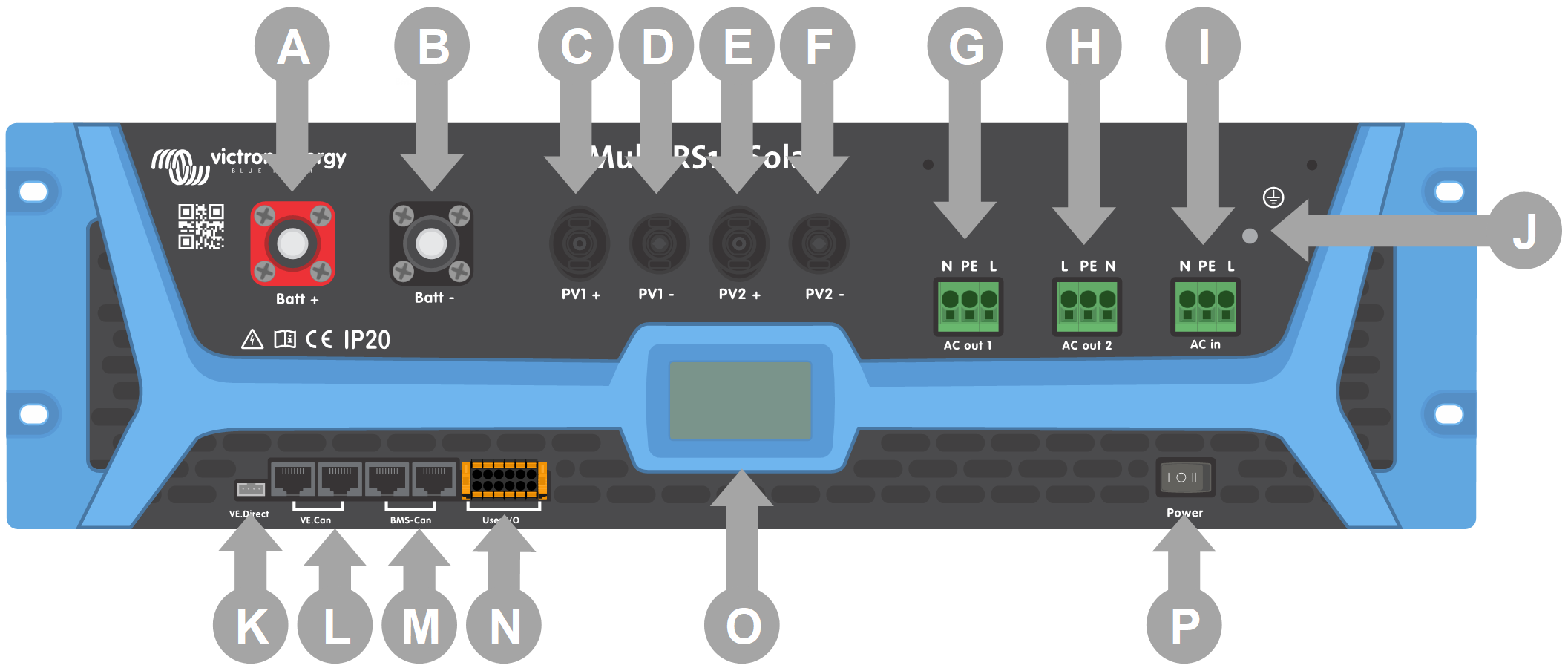

L’illustration montre les connecteurs du panneau avant, avec une description de chacun d’eux dans le tableau ci-dessous.
Lettre | Nom | Description |
|---|---|---|
A | Battery + | Connecteur positif de batterie |
B | Battery - | Connecteur négatif de batterie |
C | PV1 + | Connecteur positif du parc PV 1 |
D | PV1 - | Connecteur négatif du parc PV 1 |
E | PV2 + | Connecteur positif du parc PV 2 |
F | PV2 - | Connecteur négatif du parc PV 2 |
G | AC Out 1 | Sortie CA 1 |
H | AC Out 2 | Sortie CA 2 |
I | Entrée CA | Entrée CA |
J | Cosse de terre | Cosse de mise à la terre du châssis |
K | VE.Direct | Connecteur VE.Direct |
L | VE.Can | Paire de connecteurs CAN bus VE.Can |
M | BMS-Can | Paire de connecteurs CAN bus BMS-Can |
N | E/S utilisateur | Connecteur E/S utilisateur amovible. Voir le chapitre pour la description du brochage |
O | Affichage | Écran LCD utilisateur |
P | Interrupteur d’alimentation | Commutateur marche/arrêt/chargeur uniquement |
