Exigences relatives aux batteries et aux câbles
Pour bénéficier de la puissance maximale du Multi RS19 Solar, il est nécessaire d’utiliser des batteries de capacité suffisante et des câbles de section suffisante. L'utilisation de batteries ou de câbles de batterie sous-dimensionnés entrainera :
la réduction de l’efficacité du système,
des arrêts ou des alarmes systèmes non désirés,
des dommages irréversibles au système.

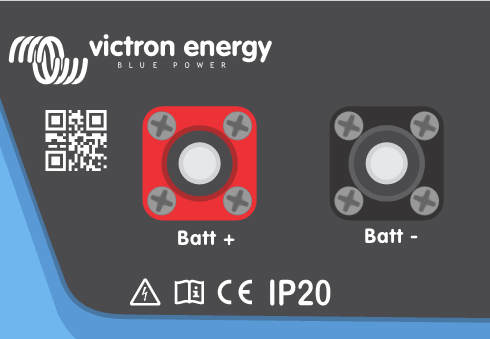

Les bornes de raccordement de batterie du Multi RS19 Solar sont des connecteurs Amphenol SurLok Plus.
Les fiches 25 mm2 appropriées doivent être utilisées pour réaliser les connexions de batterie. Les fiches doivent être serties sur un câble de 25 mm2.
Fiches Amphenol SurLok Plus
Désignation du connecteur | Couleur | Orientation | Référence Amphenol |
|---|---|---|---|
Borne positive de batterie | Rouge | Coudé | SLPPA25BSR |
Borne positive de batterie | Rouge | Droit | SLPIPA25BSR |
Borne négative de batterie | Noir | Coudé | SLPPA25BSB |
Borne négative de batterie | Noir | Droit | SLPIPA25BSB |
Exigences relatives aux câbles de batterie et aux fusibles
Longueur du câble : 0 à 2 m | Section transversale : 25 mm2 |
Fusible CC recommandé | 125 A |
Installez un interrupteur CC ainsi qu’un fusible CC principal dans le système. N’installez le fusible CC principal qu’une fois tous les raccordements CC nécessaires effectuées.
Ne branchez ni ne débranchez les connecteurs Amphenol lorsque le système CC est sous tension. Retirez le fusible CC principal avant de débrancher les connecteurs Amphenol.
Avertissement
Consultez les recommandations du fabricant de la batterie pour vous assurer que les batteries peuvent supporter le courant de charge total du système. Le dimensionnement des batteries doit être décidé en concertation avec le concepteur de votre système.
