Vue d'ensemble des connexions

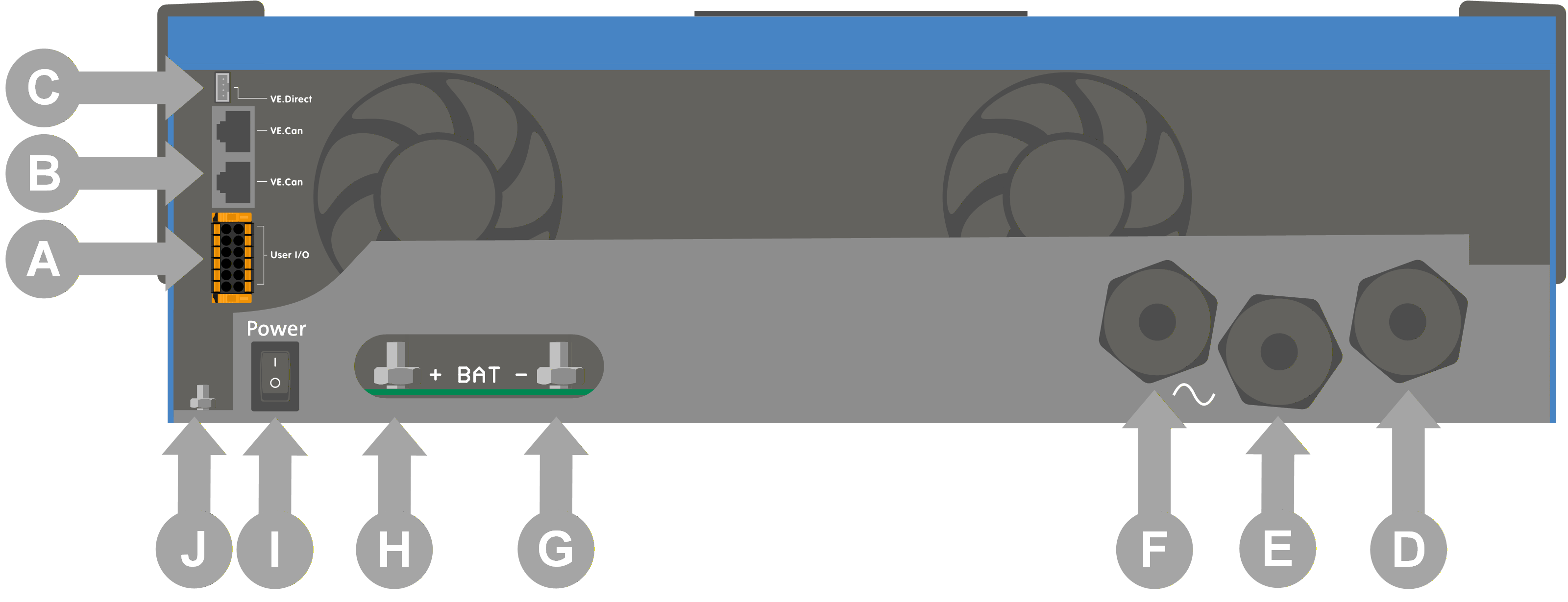

L’illustration montre les connecteurs du panneau avant, avec une description de chacun d’eux dans le tableau ci-dessous.
Tableau 1. Description des connecteurs du panneau avant
Lettre | Nom | Description |
|---|---|---|
A | E/S utilisateur | Connecteur E/S utilisateur amovible. Voir ici pour la description du brochage |
B | VE.Can | Paire de connecteurs CAN bus VE.Can |
C | VE.Direct | Connecteur VE.Direct |
D | Entrée CA | Entrée CA |
E | AC Out 2 | Sortie CA 2 |
F | AC Out 1 | Sortie CA 1 |
G | Battery - | Borne négative de la batterie |
H | Battery + | Borne positive de la batterie |
I | Interrupteur d’alimentation | Interrupteur de marche/arrêt |
J | Mise à la terre du châssis | Goujon de mise à la terre du châssis |
