Multi RS

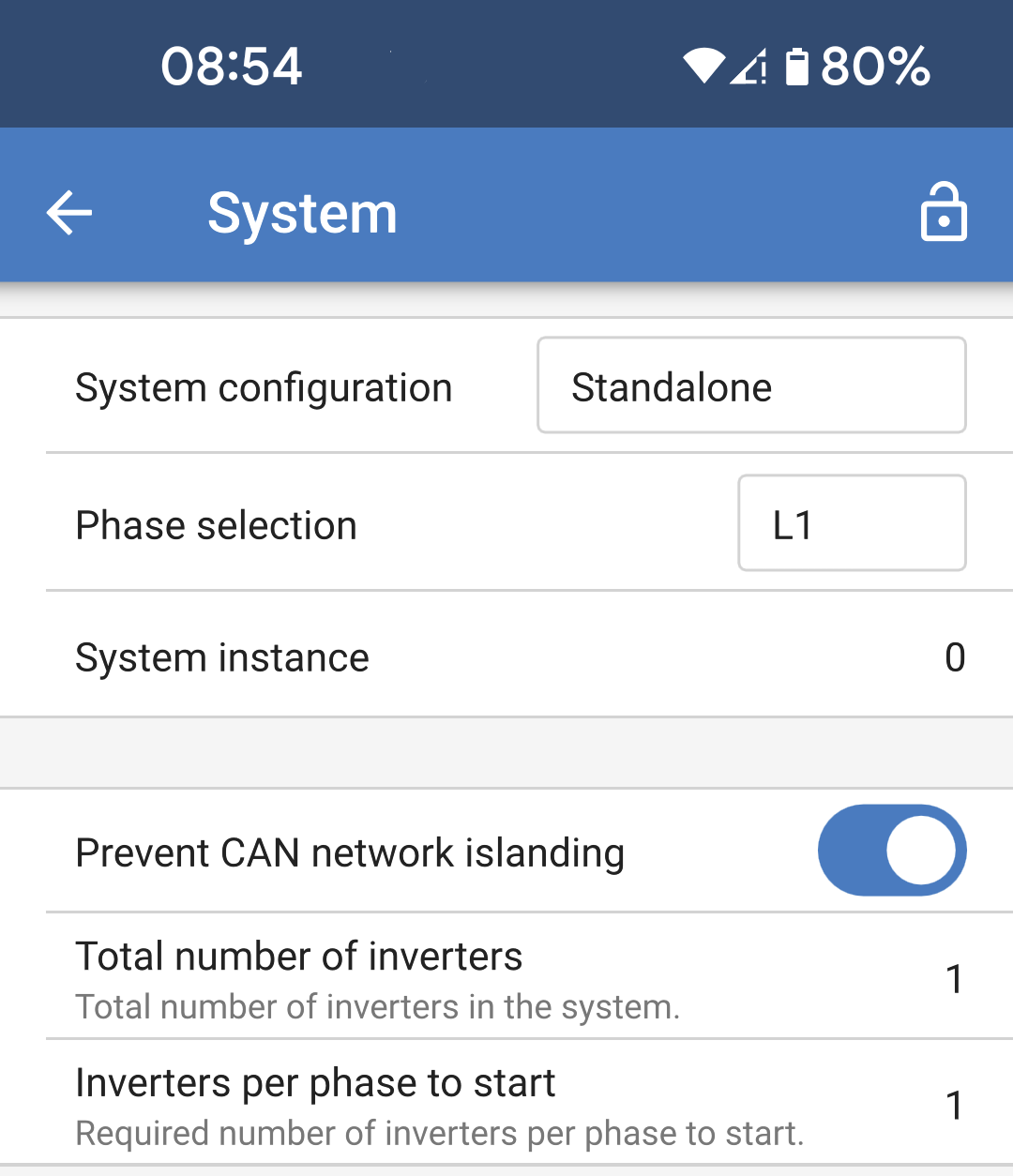

Configuration du système : sélectionnez un mode de configuration autonome ou triphasé.

Sélection de la phase : choisissez la phase à laquelle ce Multi RS sera connecté. Chaque Multi RS doit être assigné à une phase distincte, car un seul Multi RS peut être attribué par phase.

Instance de système : chaque Multi RS ayant le même numéro d’instance fonctionnera avec les autres comme un groupe du côté CA.

En changeant l’instance du système, il est possible d’avoir plusieurs groupes de Multi RS opérant indépendamment sur le même bus VE.Can physique. Ces groupes ne se synchronisent pas entre eux.

Empêcher l’îlotage du réseau CAN : active la détection d’îlotage du réseau CAN. cette option est activée par défaut.

Si le réseau CAN physique est interrompu, cela empêche les segments CAN séparés de fonctionner indépendamment et de se désynchroniser.

Nombre total de convertisseurs : cette option ne sera pas disponible si l’option ci-dessus « Empêcher l’îlotage du réseau CAN » n’est pas activée.

Spécifiez le nombre total de convertisseurs qui composent le système. Dans un système autonome, ce nombre sera de 1.

Si le réseau CAN est divisé en segments, ce paramètre détermine le segment le plus large et éteint le plus petit pour éviter qu’il ne continue à fonctionner seul et de manière non synchronisée.

Le système est ainsi plus fiable que si le segment le plus petit essayait de continuer à fonctionner seul sans être synchronisé (ce qui entraînerait une surcharge ou d’autres problèmes d’arrêt moins gracieux causés par une onde sinusoïdale de sortie CA non synchronisée).

Convertisseurs par phase au démarrage : il s’agit du nombre minimal de convertisseurs devant être présents par phase au démarrage du système. Comme il ne peut y avoir qu’un seul Multi RS par phase, cette valeur doit être réglée sur 1.

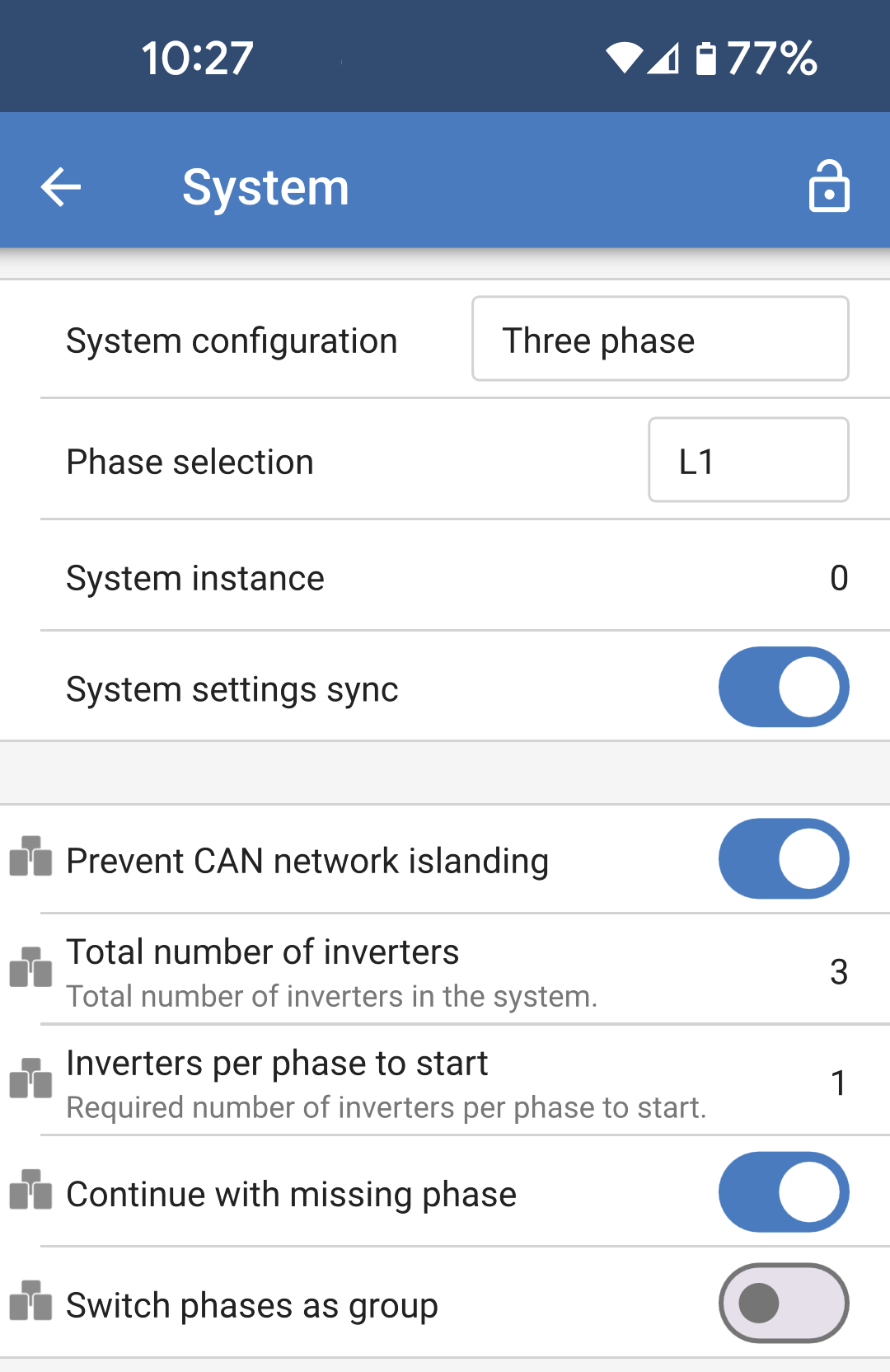

Configuration du système : sélectionnez un mode de configuration autonome ou triphasé.

Sélection de la phase : choisissez la phase à laquelle ce Multi RS sera connecté. Chaque Multi RS doit être assigné à une phase distincte, car un seul Multi RS peut être attribué par phase.

Instance de système : les Multi RS ayant le même numéro d’instance fonctionnent ensemble comme un groupe sur le côté CA.

En changeant l’instance du système, il est possible d’avoir plusieurs groupes de Multi RS opérant indépendamment sur le même bus VE.Can physique. Ces groupes ne se synchronisent pas entre eux.

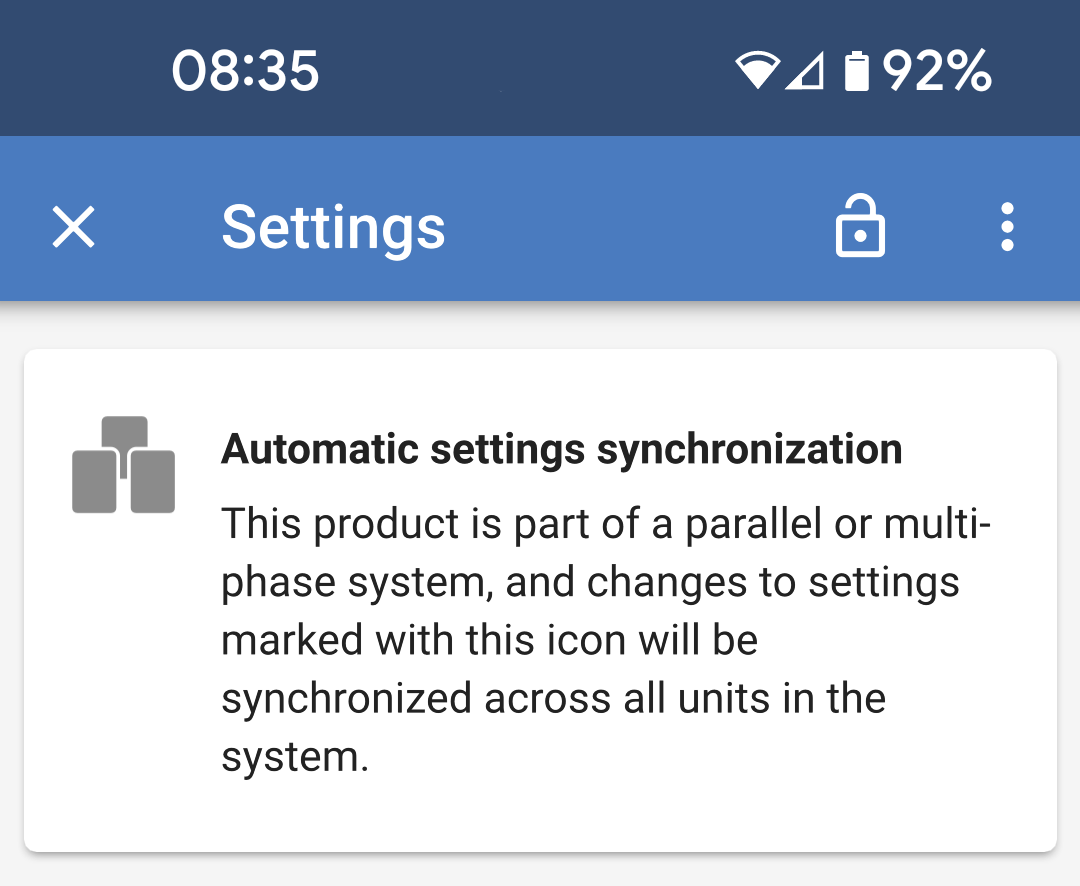

Synchronisation des paramètres système : cette option permet de synchroniser certains paramètres entre plusieurs Multi RS d’un même groupe. Cela facilite la configuration du système et garantit la cohérence des paramètres entre les membres du groupe.

Pour plus de détails, consultez la section suivante.

Empêcher l’îlotage du réseau CAN : active la détection d’îlotage du réseau CAN. cette option est activée par défaut.

Si le réseau CAN physique est interrompu, cela empêche les segments CAN séparés de fonctionner indépendamment et de se désynchroniser.

Nombre total de convertisseurs : indiquez le nombre total de convertisseurs qui composent le système. Dans un système triphasé avec un convertisseur par phase, cette valeur sera de 3.

Si le réseau CAN est divisé en segments, ce paramètre détermine le segment le plus large et éteint le plus petit pour éviter qu’il ne continue à fonctionner seul et de manière non synchronisée.

Le système est ainsi plus fiable que si le segment le plus petit essayait de continuer à fonctionner seul sans être synchronisé (ce qui entraînerait une surcharge ou d’autres problèmes d’arrêt moins gracieux causés par une onde sinusoïdale de sortie CA non synchronisée).

Convertisseurs par phase au démarrage : il s’agit du nombre minimal de convertisseurs devant être présents par phase au démarrage du système. Comme il ne peut y avoir qu’un seul Multi RS par phase, cette valeur doit être réglée sur 1.

Continuer avec une phase manquante : cette option est désactivée par défaut. Si elle est activée, deux Multi RS peuvent continuer à alimenter leurs phases respectives.

Commutation en tant que groupe : la désactivation de cette option permet au système de continuer à fonctionner même si une ou deux phases de l’entrée CA sont absentes. Le système continuera à produire une sortie triphasée à partir des bornes AC-Out.

Cette option peut également être utilisée si une sortie triphasée est requise, mais qu’une seule phase est disponible depuis le réseau ou le générateur.

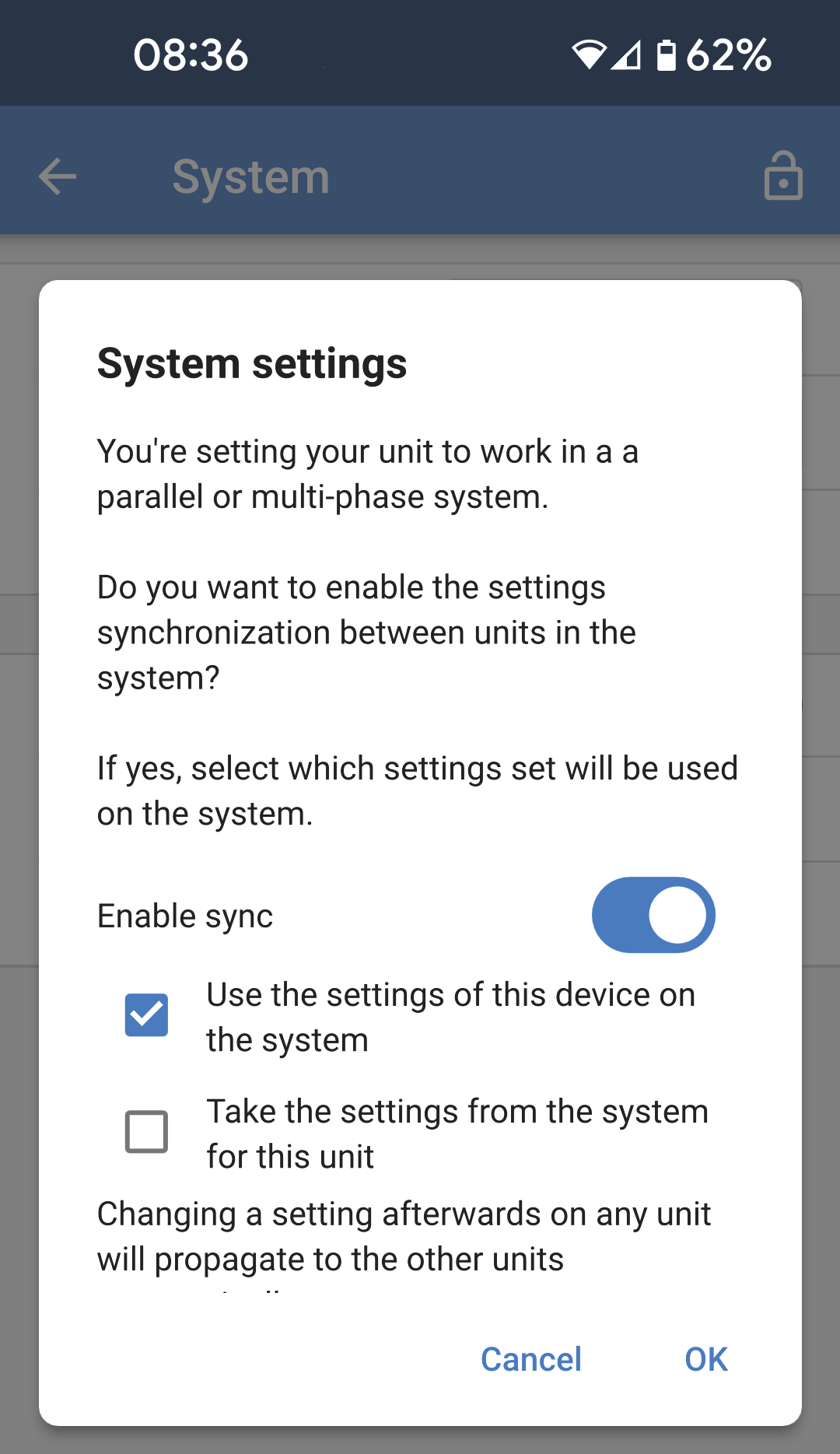

Vous pouvez choisir de désactiver la synchronisation si vous ne souhaitez pas l’utiliser.

S’il s’agit du premier Multi RS configuré dans le système, vous choisirez probablement d’utiliser les paramètres de cet appareil pour le reste du système.

Si ce Multi RS est un nouveau membre du groupe, ou est un nouveau Multi RS remplaçant une unité défectueuse, vous pouvez appliquer à ce Multi RS les paramètres issus du groupe.
