Multi RS

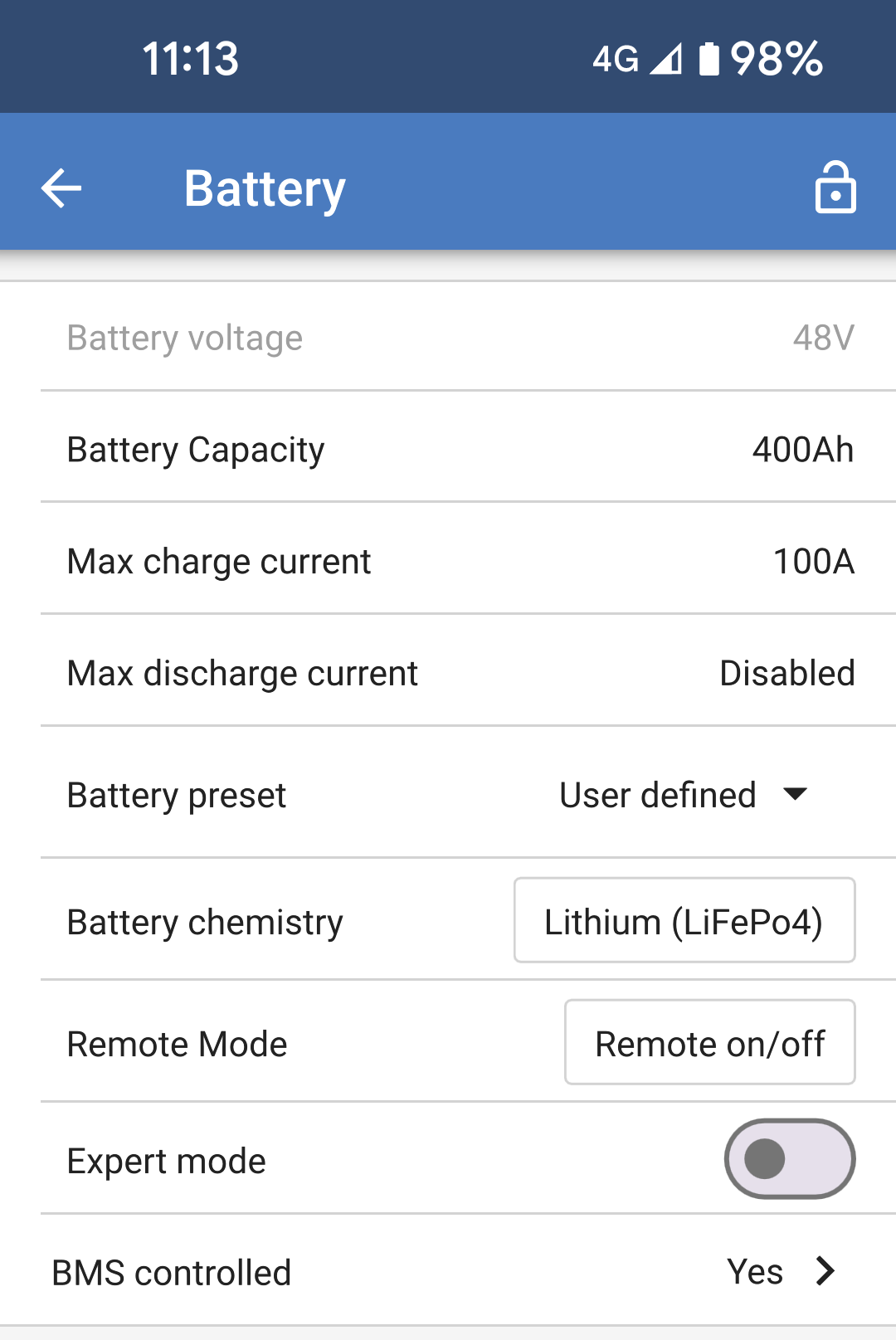

Tension de la batterie : cette option est toujours grisée pour le Multi RS car il s’agit uniquement d’un produit 48 V.

Capacité de la batterie : indiquez la capacité de la batterie en Ah. Cela est important pour que le contrôleur de batterie interne calcule correctement l’état de charge de la batterie. Cette option définit également les niveaux de coupure dynamique de courant de décharge.

Courant de charge max. : permet de définir le courant maximal que le Multi RS fournira aux bornes de sa batterie. Par défaut, cette valeur est réglée sur la valeur maximale. Vous pouvez souhaiter réduire ce niveau si, par exemple, la batterie connectée est plus petite et ne peut pas accepter le courant de charge maximum.

Courant de décharge maximal : Définissez le courant maximal que le Multi RS peut tirer aux bornes de sa batterie. Toute puissance supplémentaire au-delà de cette limite sera fournie par l’entrée CA ou par le PV connecté directement à l’unité. Ce paramètre est désactivé par défaut.

Préréglage de la batterie : permet de sélectionner l’algorithme de charge de la batterie.

Composition chimique de la batterie : Choisissez l’une des compositions chimiques suivantes :

Mode distant : Configurez ce qui est connecté aux entrées REMOTE_L et REMOTE_H sur le connecteur utilisateur.

Mode expert : Ce commutateur marche/arrêt permet de modifier les paramètres expert au cas où votre équipement aurait des exigences particulières

Contrôlé par le BMS : cette option n’est visible que si l’unité est contrôlée à distance par un BMS. Cette option est automatiquement activée lorsque le Multi RS détecte qu’il est connecté à un système doté d’un BMS. Cliquez sur ce champ pour le modifier.

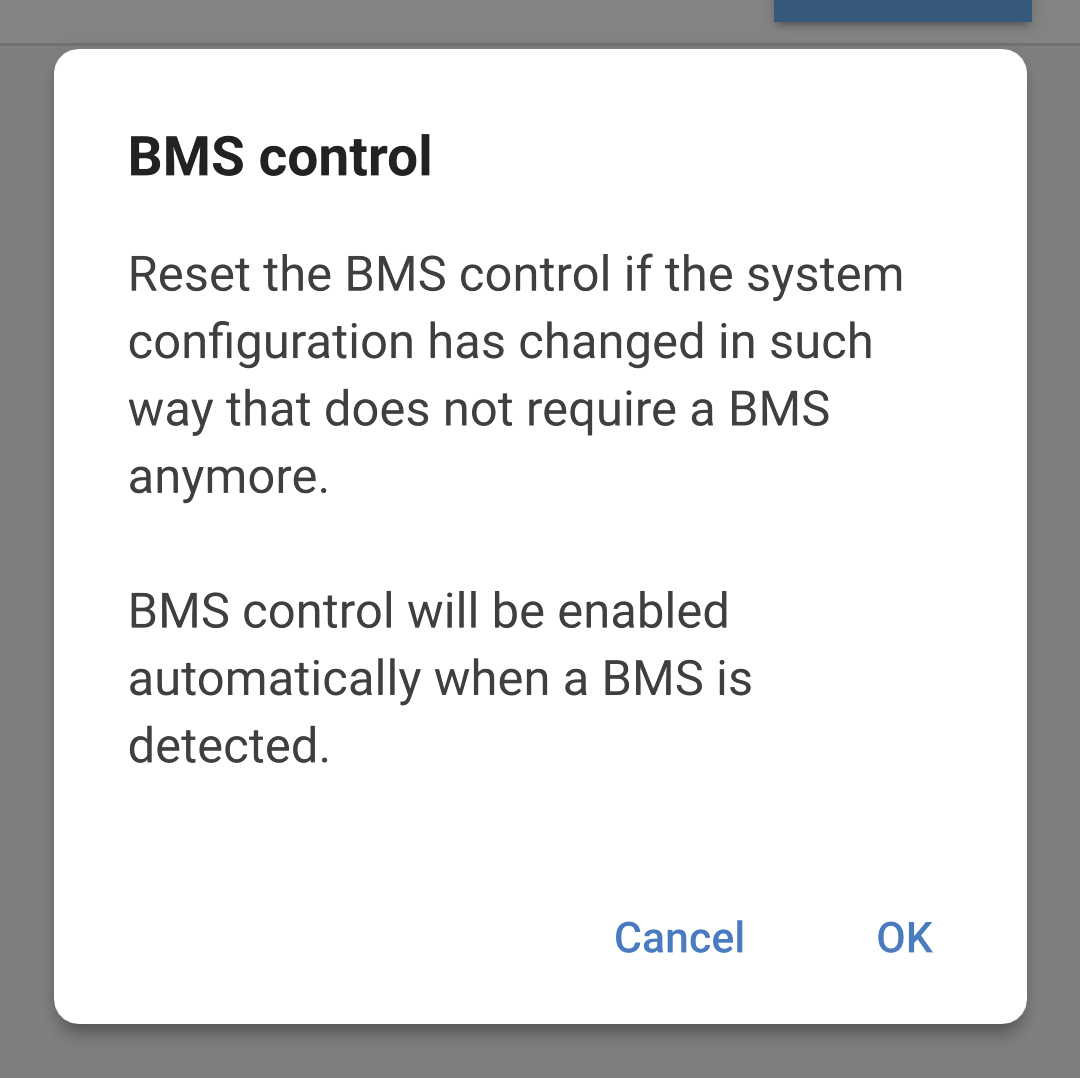

Une boîte de confirmation s’affichera. Sélectionnez « OK » pour réinitialiser le contrôle du BMS. Le Multi RS ne sera plus contrôlé par un BMS. Le contrôle du BMS sera activé automatiquement lors de la prochaine connexion à un système équipé d’un BMS.

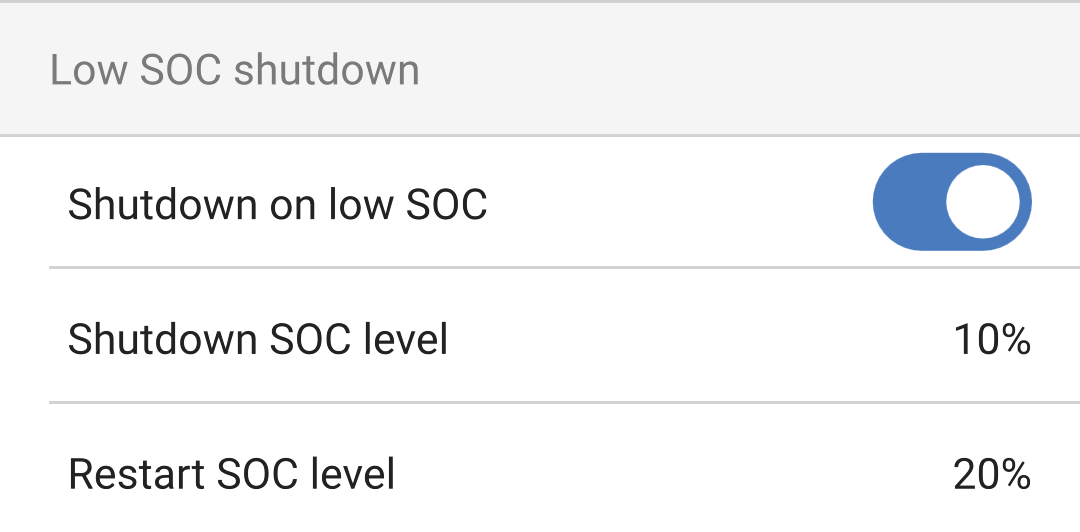

Arrêt en cas de faible état de charge : activez ce paramètre si vous souhaitez que le Multi RS arrête de décharger la batterie en fonction de l’état de charge de la batterie déterminé par le contrôleur de batterie.

Niveau d’état de charge d’arrêt : définissez le niveau de charge pour lequel le Multi RS cessera de décharger la batterie et s’éteindra.

Niveau d’état de charge de redémarrage : lorsque la batterie se recharge et que le niveau d’état de charge dépasse cette valeur, le Multi RS redémarre.

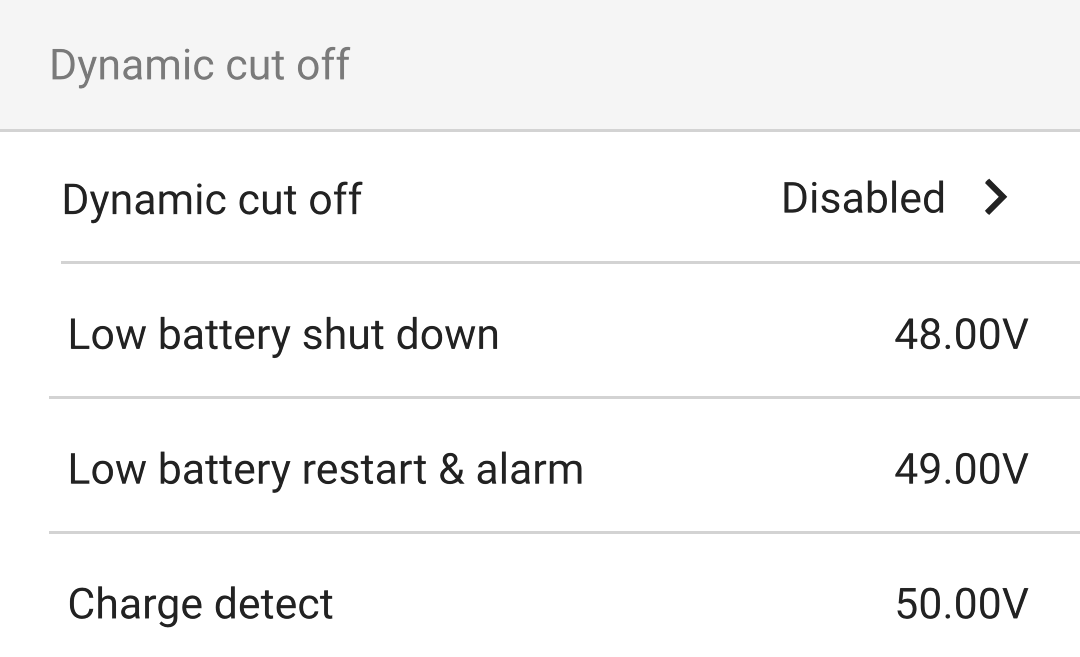

Coupure dynamique : si cette option est désactivée, les tensions d’arrêt en cas de batterie faible seront réglées à des niveaux fixes, comme indiqué ci-dessous.

Arrêt en cas de batterie faible : spécifiez une tension fixe à laquelle le Multi RS s’éteindra.

Redémarrage et alarme de batterie faible : après un délai de 30 secondes, le Multi RS redémarre. Après trois tentatives de redémarrage, le Multi RS restera éteint jusqu’à ce qu’il soit réinitialisé ou que la tension de détection de charge soit atteinte.

Cette tension déclenche également une alarme de batterie faible.

Détection de charge : Si le Multi RS s’est arrêté pour batterie faible, la tension doit dépasser ce niveau avant qu’il ne redémarre.

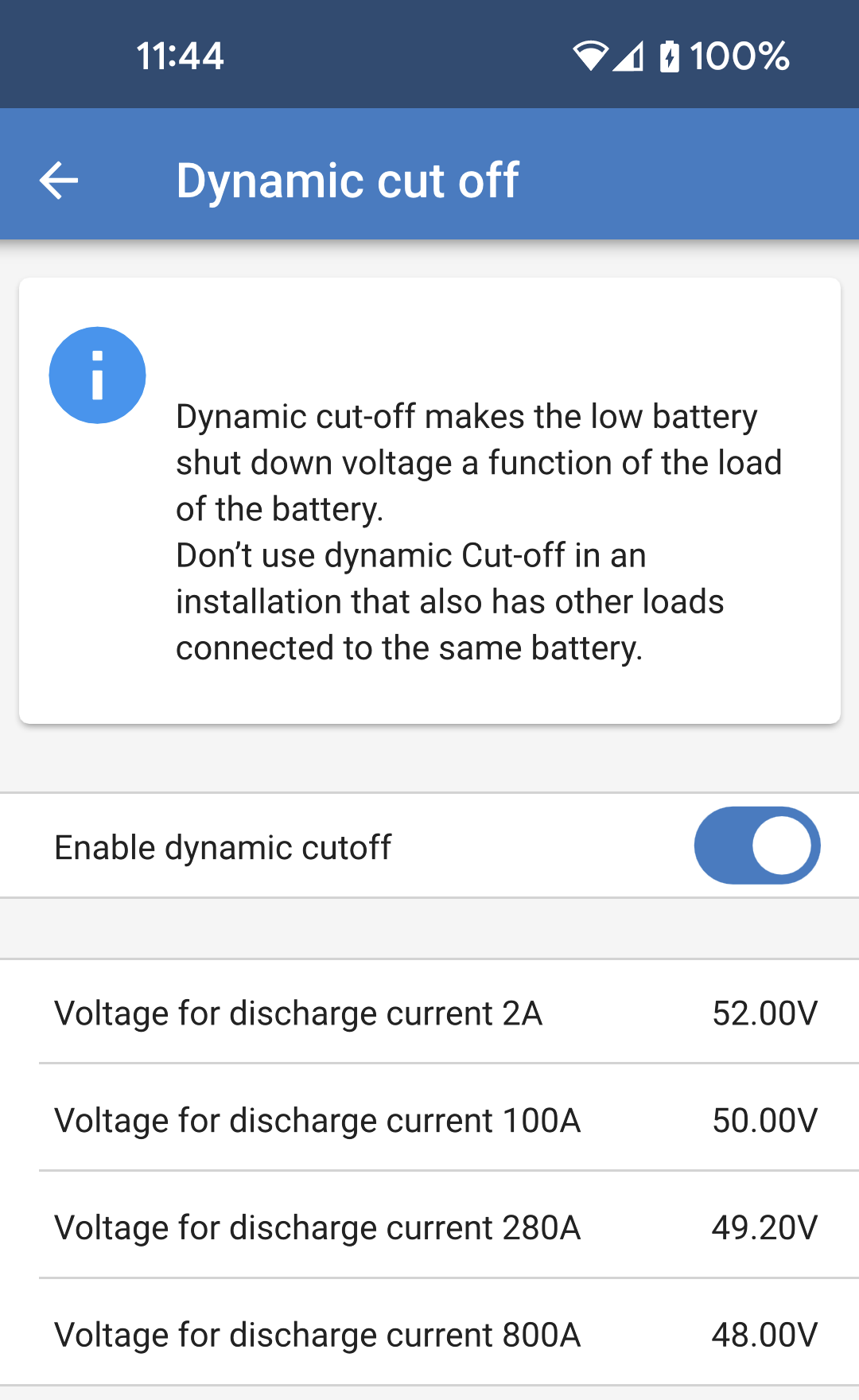

Activer la coupure dynamique : Si cette option est activée, les tensions d’arrêt en cas de batterie faible deviennent dynamiques, en fonction du courant de décharge de la batterie.

Quatre champs permettent de définir la tension de coupure à différents niveaux de courant de décharge croissants.

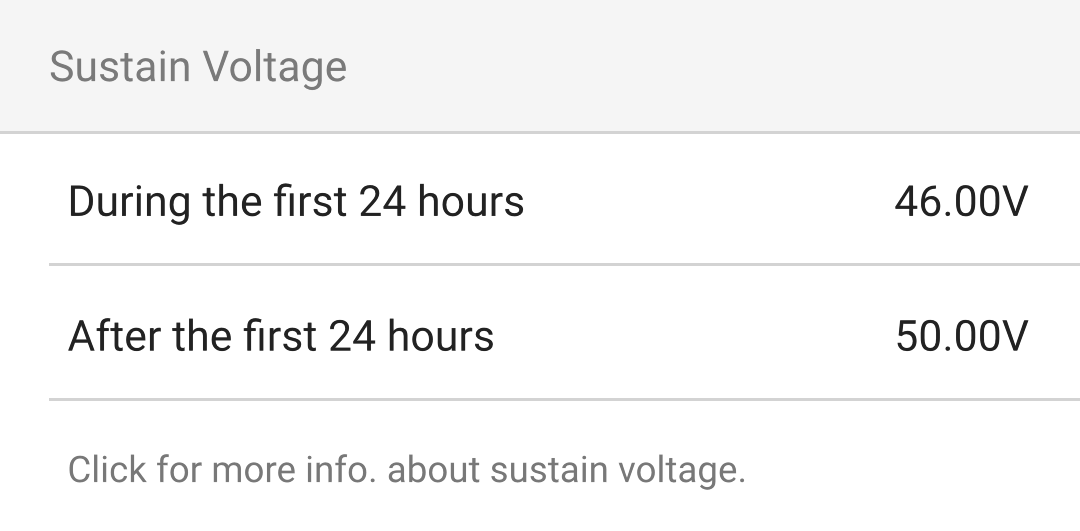

Pendant les premières 24 heures : spécifiez la tension à laquelle la batterie sera maintenue pendant les 24 premières heures, sauf si la charge reprend.

Après les premières 24 heures : si, après 24 heures, la tension de la batterie n’a pas dépassé le niveau défini, la tension sera augmentée au niveau défini ici.

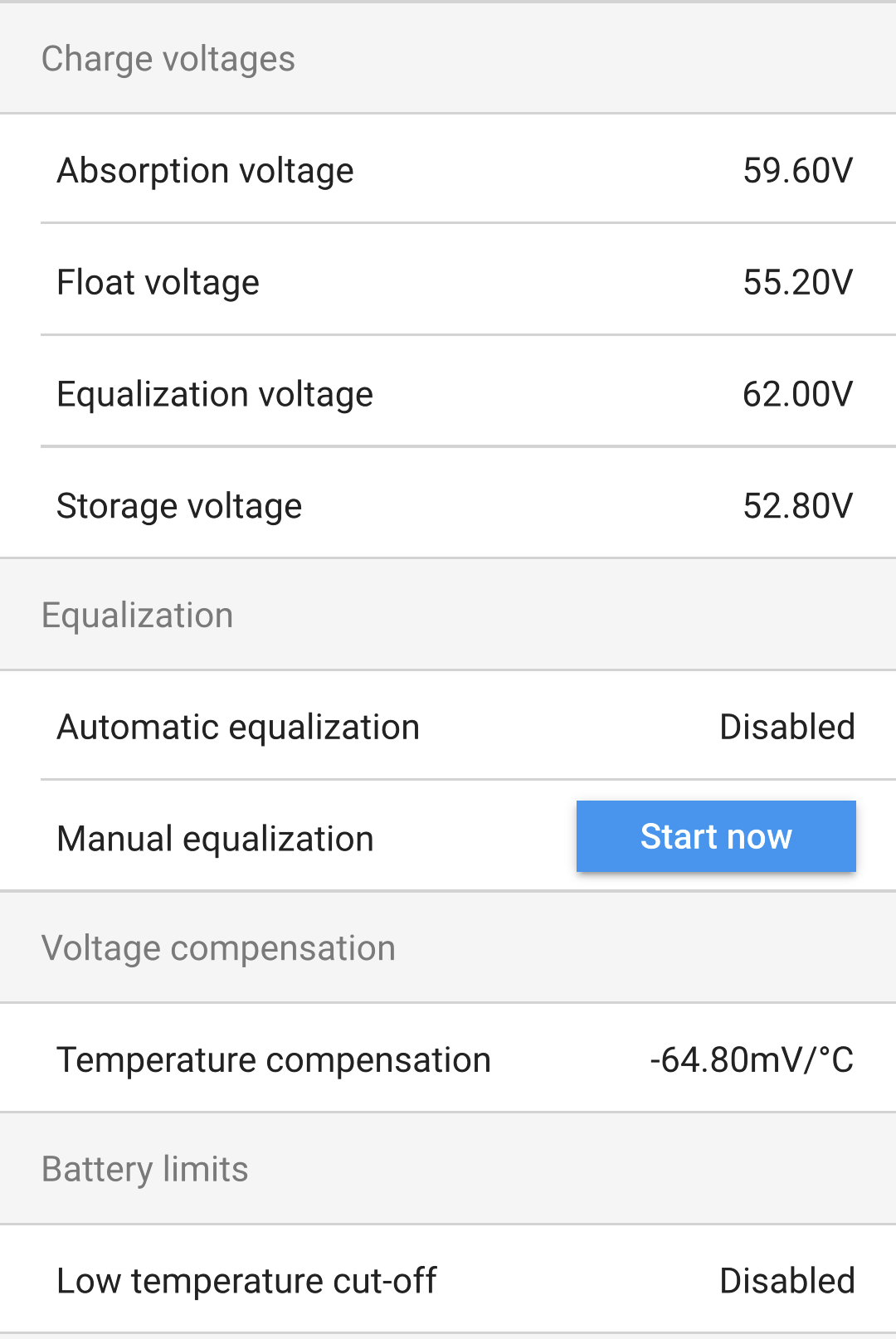

Tension d’absorption permet de définir la tension d’absorption

Tension Float : permet de définir la tension Float.

Tension d’égalisation : permet de définir la tension d’égalisation.

Tension de veille : permet de définir la tension de veille. Dans certains cas, le Multi RS est alimenté en permanence en CA, et certaines batteries peuvent être endommagées par une tension float prolongée. La tension de veille peut être réglée en dessous de la tension float pour une longue durée de stockage si la batterie n’est pas utilisée.

Égalisation automatique : permet de déterminer la fréquence de la fonction d’égalisation automatique. Les options disponibles sont comprises entre 1 et 250 jours.

L’égalisation équilibre les cellules d’une batterie au plomb et empêche la stratification de l’électrolyte dans les batteries à électrolyte liquide. L’égalisation (automatique) peut être nécessaire ou non selon le type de batteries et leur utilisation. Consultez votre fournisseur de batterie pour les instructions.

Lorsque le cycle d’égalisation automatique a démarré, le chargeur applique une tension d’égalisation à la batterie tant que le niveau de courant reste inférieur au pourcentage de courant d’égalisation défini pour le courant Bulk.

Dans le cas de toutes les batteries VRLA et de certaines batteries à électrolyte liquide, l’égalisation automatique termine quand la limite de tension (maxV) a été atteinte, ou après une période égale à (temps d’absorption/8), quel que soit le paramètre atteint en premier.

Pour toutes les batteries à plaque tubulaire, et également pour tous les types de batterie définis par les utilisateurs, l’égalisation automatique prendra fin après une période égale à (durée d’absorption/2).

Pour le type de batterie au lithium, l’égalisation n’est pas disponible.

Lorsqu'un cycle d'égalisation automatique ne s'achève pas en un jour, il ne reprendra pas le jour suivant. La prochaine égalisation aura lieu conformément à l'intervalle déterminé dans l'option « égalisation automatique » :

Égalisation manuelle : appuyez sur « Démarrer maintenant » pour commencer l’égalisation immédiatement. La durée est limitée à 1 heure. L’égalisation automatique ne doit être activée que pendant les phases d’absorption ou float et lorsque l’ensoleillement est suffisant.

Compensation de température : De nombreux types de batterie requièrent une tension de charge inférieure dans des conditions d'exploitation chaudes, et une tension de charge supérieure dans des conditions d'exploitation froides.

Le coefficient configuré est en mV par degré Celsius pour l'ensemble du banc de batterie, et non pas par cellule. La température de base pour la compensation est de 25 °C (77 °F), comme indiqué sur le tableau ci-dessous.

Si une sonde de batterie est installée sur le boitier de jonction E/S de l’utilisateur, la température réelle de la batterie sera utilisée pour la compensation tout au long de la journée.

Coupure en cas de basse température Ce paramètre peut être utilisé pour désactiver la charge à basse température, comme l’exigent les batteries au lithium.

Pour les batteries lithium-fer-phosphate, ce paramètre est préréglé sur 5 °C. Pour les autres types de batteries, cette option est désactivée. Lors de la création d’une batterie définie par l’utilisateur, la température de coupure peut être réglée manuellement.

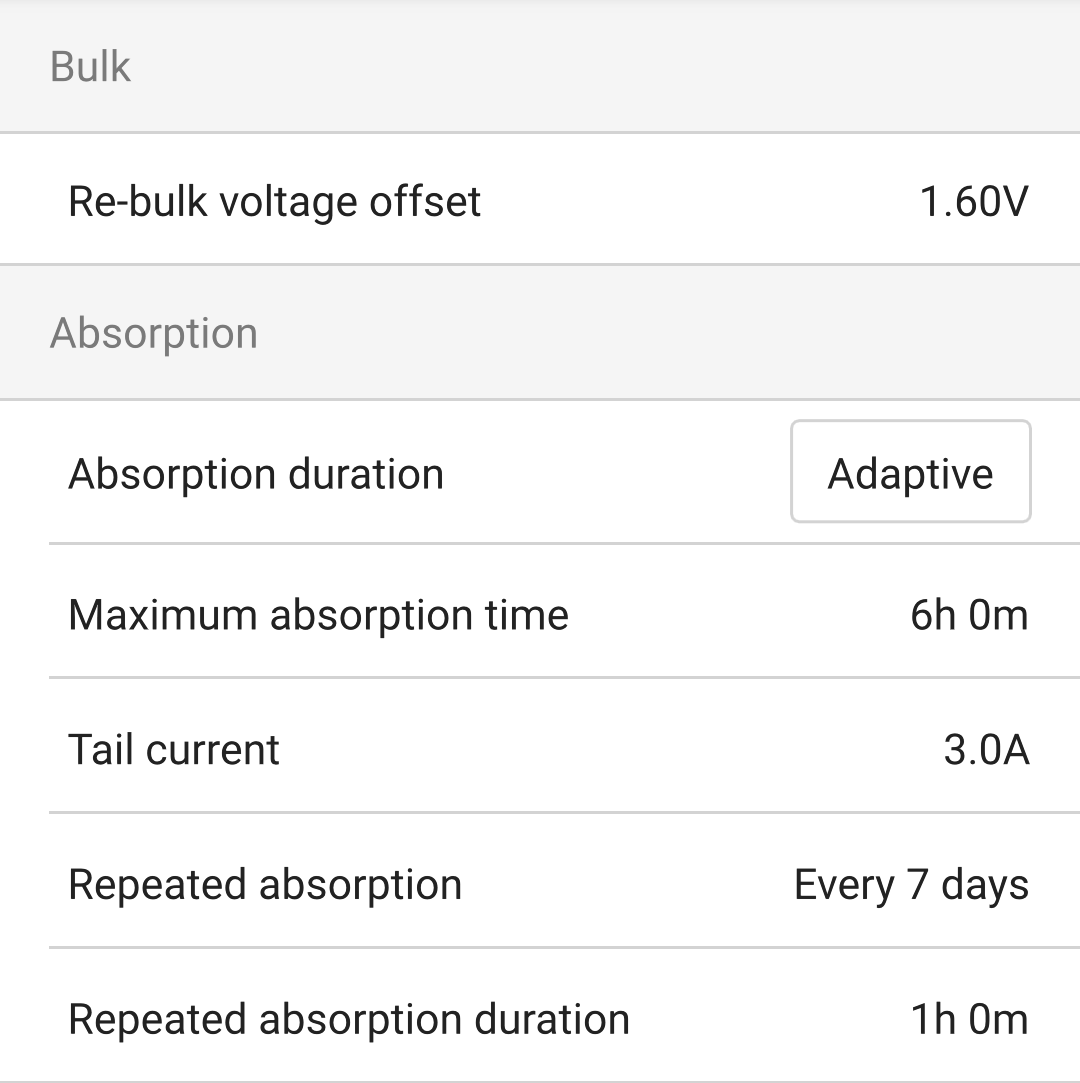

Compensation de la tension Re-bulk : Définir la compensation de tension qui sera utilisée sur le réglage de la tension Float et qui déterminera le seuil de redémarrage du cycle de charge.

Par exemple, pour une compensation de tension Re-bulk de 0,4 V et un réglage de la tension Float sur 54,0 V, le seuil de tension qui sera utilisé pour redémarrer le cycle de charge sera de 53,6 V. En d’autres termes, si la tension de la batterie tombe en dessous de 53,6 V pendant une minute, le cycle de charge redémarre.

Durée d’absorption : sélectionnez « Fixe » ou « Adaptative ». Lorsque vous appuyez sur la case de droite, une explication détaillée de chaque option s’affiche.

Durée d’absorption maximale : permet de définir la limite de la durée d’absorption. Ce paramètre n’est disponible que lorsqu’un profil de charge personnalisé est utilisé.

Courant de queue : permet de définir le seuil de courant qui sera utilisé pour terminer la phase d’absorption avant l’expiration de la durée d’absorption maximale. Lorsque le courant de la batterie tombe sous le courant de queue pendant une minute, la phase d’absorption se termine. Ce paramètre peut être désactivé en le réglant sur zéro.

Absorption répétée : permet de choisir la fréquence de répétition de la phase d’absorption automatique.

définissez l’intervalle sur 0 pour désactiver l’absorption répétée.

Durée de l’absorption répétée : permet de régler la durée de la phase d’absorption répétée.

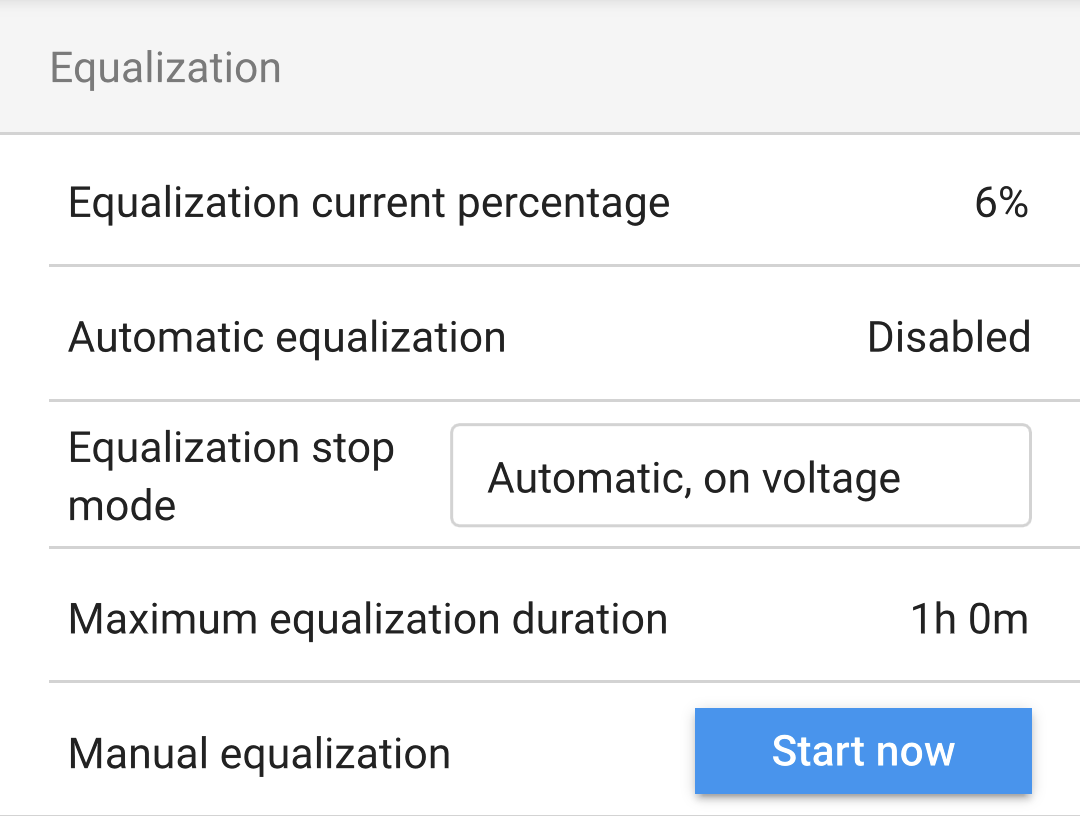

Pourcentage de courant d’égalisation : permet de définir le pourcentage du réglage du courant de charge maximal qui sera utilisé lors de l’égalisation.

Égalisation automatique : si cette option est activée, le Multi RS exécutera une phase d’égalisation automatiquement à un intervalle de temps prédéfini.

Mode d’arrêt de l’égalisation : l’égalisation peut être configurée pour s’arrêter automatiquement lorsqu’un certain niveau de tension est atteint ou lorsque le temps prédéfini est écoulé.

Durée maximale d’égalisation : durée maximale qu’une phase d’égalisation peut durer dans tous les cas.

Égalisation manuelle : permet d’effectuer immédiatement une phase d’égalisation manuelle. Une phase d’égalisation déclenchée manuellement durera au maximum une heure.

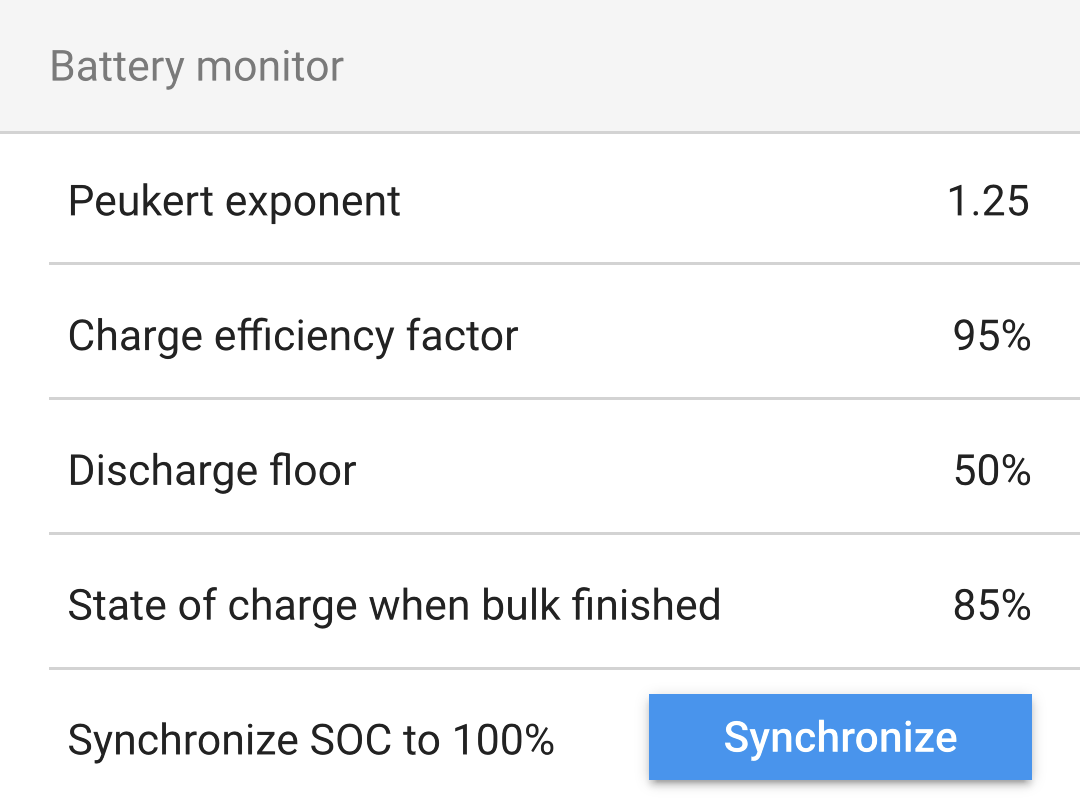

Indice de Peukert : permet de régler la valeur de l’exposant de Peukert en fonction du type de batterie utilisé. Consultez la fiche technique de la batterie pour déterminer la valeur correcte. Si la valeur de Peukert n’est pas indiquée, les valeurs typiques sont de 1,25 pour les batteries au plomb et 1,05 pour les batteries au lithium. Une valeur de 1,00 désactive le calcul de l’exposant de Peukert.

Facteur d'efficacité de charge : en raison des pertes de charge, une batterie nécessitera plus d’ampères-heures pour être entièrement rechargée que ce qui a été déchargé. Le réglage par défaut est de 95 %. Augmentez cette valeur pour les batteries ayant une efficacité de charge plus élevée. Par exemple, les batteries au lithium peuvent atteindre une efficacité de 99 %.

Plancher de décharge : permet de définir le niveau le plus bas auquel la batterie doit être déchargée. Par exemple, les batteries au plomb ne doivent pas être déchargées en dessous de 50 %.

État de charge à la fin de la phase bulk : permet de définir l’état de charge de la batterie dès que la phase bulk est terminée et que la tension d’absorption est atteinte.

Synchroniser le SoC sur 100 % : force le contrôleur de batterie à indiquer un état de charge de 100 %. N’utilisez cette fonction que si vous êtes certain que l’état de charge de la batterie est bien de 100 % et que vous souhaitez que le contrôleur de batterie le reflète.
