Programmation triphasée

Pour configurer un système triphasé, le Multi RS doit être correctement installé et fonctionner avec la version 1.13 du micrologiciel ou une version ultérieure.Installation triphasée

La configuration d’un système triphasé ou monophasé s’effectue dans VictronConnect, dans le menu Système.

Attention

L’alimentation de la sortie CA sera déconnectée pendant quelques secondes lors du changement du mode de configuration du système. Assurez-vous que le système est configuré AVANT de connecter les sorties CA du convertisseur au consommateur.

Note

Ces paramètres du système doivent être programmés individuellement et réglés correctement sur toutes les unités connectées pour un fonctionnement synchronisé.

Configuration du système :

Le réglage par défaut de la configuration du système est « Autonome ».

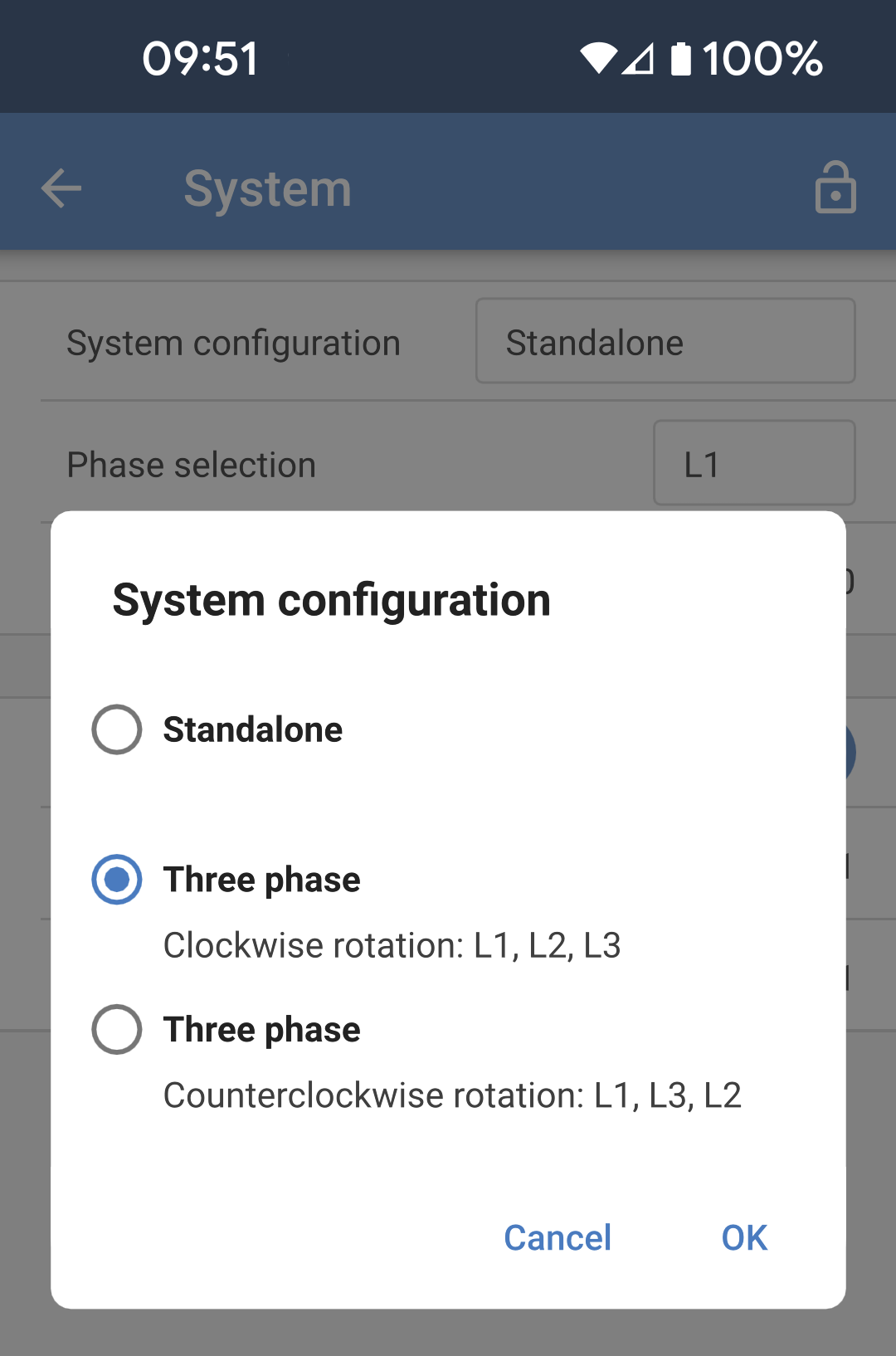

Appuyez sur la case pour faire apparaître un menu contextuel où vous pouvez sélectionner « Triphasé ». Deux options triphasées sont disponibles : sens horaire ou antihoraire, en fonction de la rotation des phases sur le site d’installation.

Appliquez les mêmes paramètres à chaque unité individuellement.

Sélection de la phase :

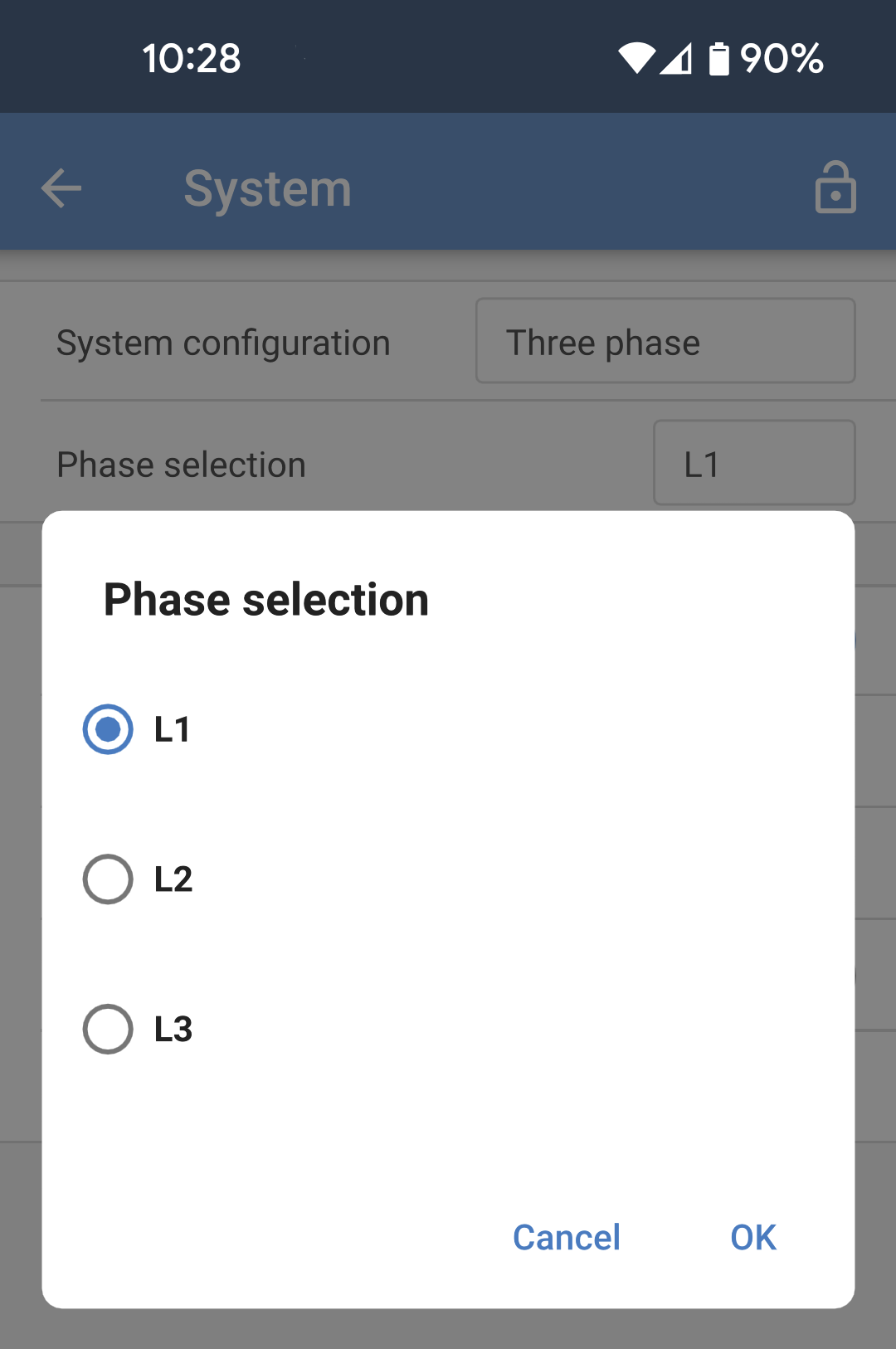

Sélectionnez la phase correcte pour chaque unité. Il ne peut y avoir qu’une unité par phase.

effectuez ce réglage pour chaque unité individuelle.

Étiquetez physiquement chaque unité et donnez-lui un nom personnalisé correspondant dans les paramètres d’informations produit.

Instance de système : Les unités ayant le même numéro d’instance fonctionnent ensemble du côté CA.
La modification du paramètre Instance de système permet à plusieurs groupes de convertisseurs d’être sur le même bus VE.Can, mais non synchronisés, et segmentés en différentes sorties CA, sans interférence.
Continuez avec les mêmes paramètres de programmation sur le reste des unités.
Synchronisation des paramètres système : Cette option permet de synchroniser certains paramètres entre les unités du système.
Pour en savoir plus, cliquez ici.Système

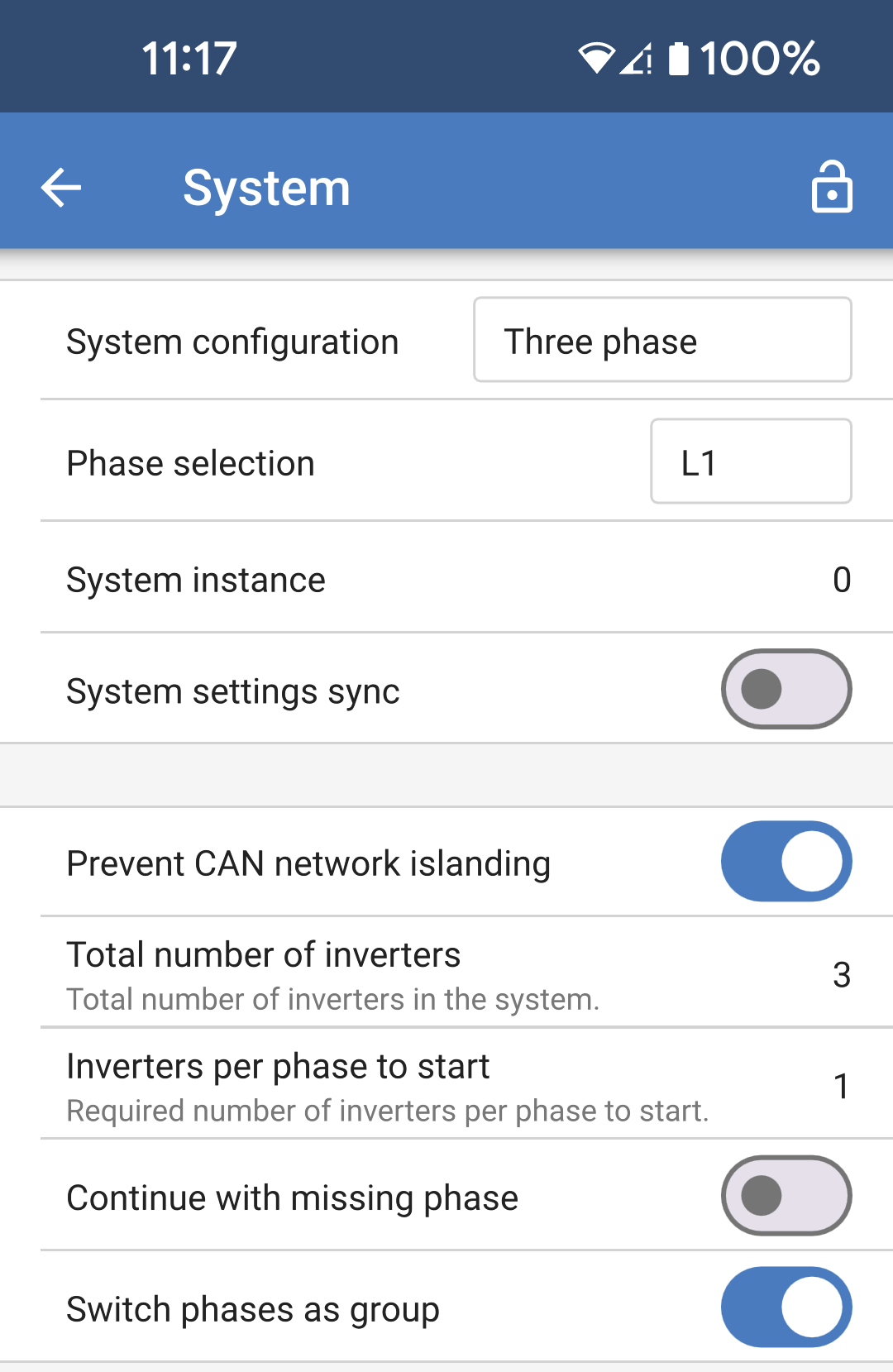

Empêcher l’îlotage du réseau CAN : ce paramètre détermine ce que fait le système en cas de rupture de la connexion CAN entre les unités RS et active le paramètre « Nombre de convertisseurs dans le système » ci-dessous. Cette option est activée par défaut.
Si trois unités RS sont configurées en triphasé, chaque unité individuelle ne continuera à fonctionner que si elle voit au moins une autre unité. Cette fonction n’est pertinente qu’en combinaison avec la fonction « Continuer avec une phase manquante ».
Nombre de convertisseurs dans le système : Saisissez le nombre total d’unités RS installées dans le système. Ce nombre doit être fixé à 3 pour un système RS triphasé.
Si une connexion CAN est interrompue entre deux unités, le réseau est divisé en segments. Ce paramètre est utilisé pour déterminer le plus grand et arrêter le plus petit segment afin d’éviter qu’ils ne continuent à fonctionner seuls et de manière non synchronisée.
Notez que le fait de désactiver l’option « Continuer avec une phase manquante » annule ce comportement de manière à ce qu’il garantisse toujours que les trois phases doivent être alimentées à tout moment, de sorte qu’une connexion CAN interrompue dans un système triphasé entraîne l’arrêt de toutes les unités.
Nombre minimum de convertisseurs au démarrage : choisissez le nombre minimum de convertisseurs devant être présents par phase lors du démarrage du système.
Si une connexion CAN est interrompue entre deux unités, le réseau est divisé en segments. Ce paramètre est utilisé pour déterminer le plus grand et arrêter le plus petit segment afin d’éviter qu’ils ne continuent à fonctionner seuls et de manière non synchronisée.
La valeur 3 signifie que les 3 unités d’un système Multi RS triphasé doivent être présentes pour démarrer. Si l’option « Continuer avec une phase manquante » est activée, une fois le système opérationnel, il ne s’arrêtera pas si le nombre de convertisseurs fonctionnant par phase est inférieur à ce chiffre (à condition que les convertisseurs restants puissent alimenter le consommateur).
Continuer avec une phase manquante : Il est possible de configurer le système de sorte que si une unité est hors ligne (par exemple parce qu’elle est physiquement éteinte ou en raison d’une mise à jour du micrologiciel dans le cas où il n’y a pas de connexion au réseau pour permettre le pass-through), les autres unités pourront continuer à fonctionner et à fournir une alimentation de sortie CA à leurs phases respectives.
Par défaut, la fonction « Continuer avec une phase manquante » est désactivée. La mise hors tension d’une unité à l’aide de l’interrupteur physique entraînera l’arrêt de cette unité. Si l’unité est l’une des trois unités qui sont en triphasé, les autres s’éteindront également.
Si l’option « Continuer avec une phase manquante » est activée et que le nombre minimum d’unités est suffisant, la sortie vers les autres phases se poursuivra même si le nombre de phases est inférieur à celui qui a été configuré.
L’option « Continuer avec une phase manquante » ne doit PAS être activée s’il y a des consommateurs triphasés spécifiques connectés qui nécessitent les trois phases synchronisées pour fonctionner (comme un moteur électrique triphasé).
Dans ce cas, conservez le réglage par défaut « désactivé » pour l’option « Continuer avec une phase manquante ».
Attention
Si vous tentez de faire fonctionner un consommateur triphasé avec seulement deux phases, vous risquez d’endommager votre appareil.
Attention
Si vous avez configuré le système pour qu’il continue à fonctionner avec une phase manquante et qu’il y a un problème avec les communications VE.Can entre les unités (comme un fil endommagé), les unités continueront à fonctionner, mais ne synchroniseront pas leurs formes d’onde de sortie.
Commuter les phases en tant que groupe : la désactivation de cette option permet au système de continuer à fonctionner même si une ou deux phases de l’entrée CA sont absentes. Le système continuera à produire une sortie triphasée à partir des bornes AC-Out.
Cette option peut également être utilisée si une sortie triphasée est requise, mais qu’une seule phase est disponible depuis le réseau ou le générateur.

Note sur la redondance et la sortie continue pendant les mises à jour du micrologiciel

Un système triphasé peut être mis à jour sans perte de puissance sur la sortie CA.

Assurez-vous qu’une entrée CA stable est disponible au moment de lancer la mise à jour. L’unité en cours de mise à jour passera alors en mode pass-through CA.

Le mécanisme de synchronisation CA utilisé pour le fonctionnement en triphasé intègre une version de « protocole ».

Les unités peuvent fonctionner ensemble même avec des versions de micrologiciel différentes, à condition qu’elles utilisent la même version de protocole.

Cela permet une alimentation continue et ininterrompue même lors de la mise à jour du micrologiciel, car les unités seront mises à jour une par une, tandis que les autres continueront à se synchroniser et à assurer une sortie CA stable.

Si Victron doit changer le numéro de version du protocole, cela sera clairement indiqué dans le journal des modifications du micrologiciel. Lisez-le toujours avant de procéder à la mise à jour.

Si plusieurs versions de protocole fonctionnent sur le même bus VE.Can, toutes les unités indiqueront l’erreur #71 jusqu’à ce qu’elles soient tous mises à jour à la même version.

Problèmes connus

La « fonction onduleur » est trop sensible en fonctionnement triphasé par rapport au fonctionnement autonome. Désactivez la « fonction onduleur » si le Multi se déconnecte fréquemment de l’entrée CA.
Les courants de charge ne sont pas encore équilibrés sur les 3 phases lorsque le chargeur est en mode tension contrôlée.
