Relais

Un relais programmable est disponible dans le Multi RS. Les contacts sont accessibles via les bornes d’E/S utilisateur. Voir le tableau des fonctions d’E/S utilisateur pour le brochage.

Mode relais : Appuyez sur la case pour sélectionner ou modifier le mode de fonctionnement du relais.

Certaines options permettent des réglages supplémentaires pour que les contacts de relais restent fermés pendant une durée minimale ou une certaine durée après qu’une condition a été effacée.

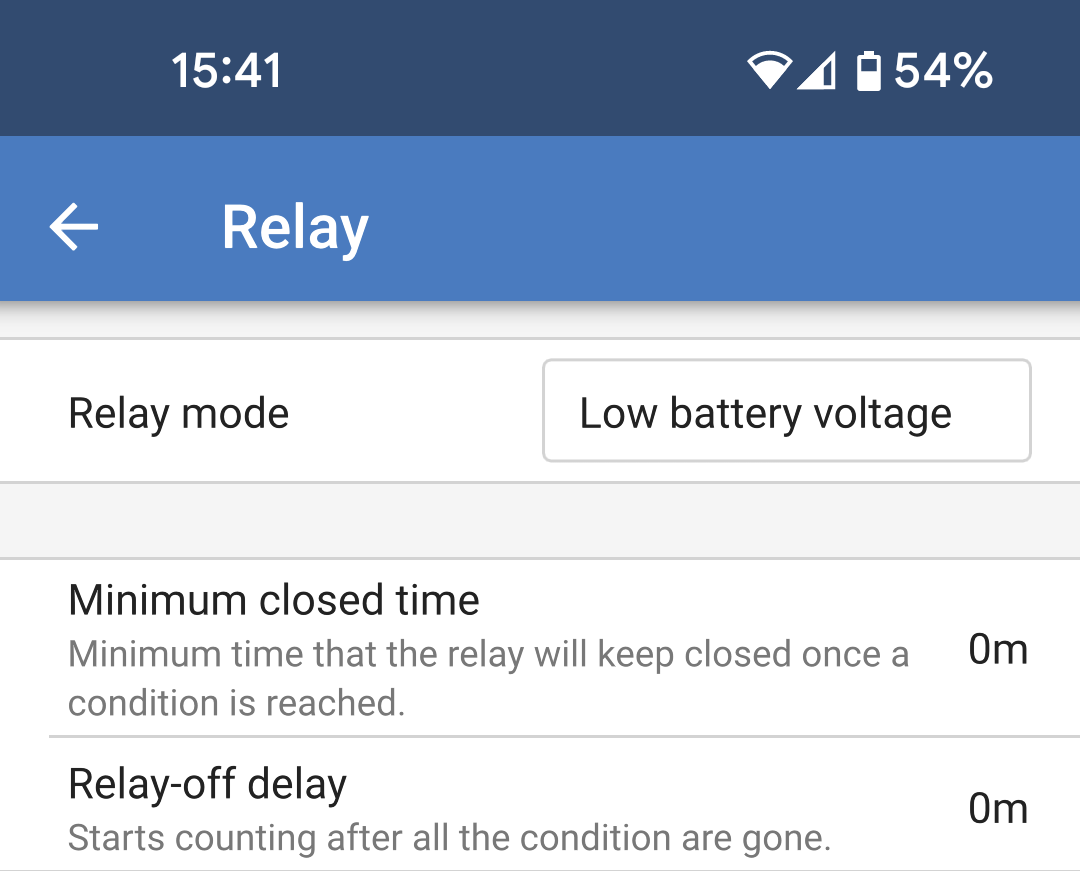

Durée de fermeture minimale : spécifie la durée minimale pendant laquelle le relais restera fermé après avoir été activé par une condition.
Temporisation de l’arrêt du relais : après l’effacement d’une condition d’alarme, le relais reste fermé pendant cette durée supplémentaire.

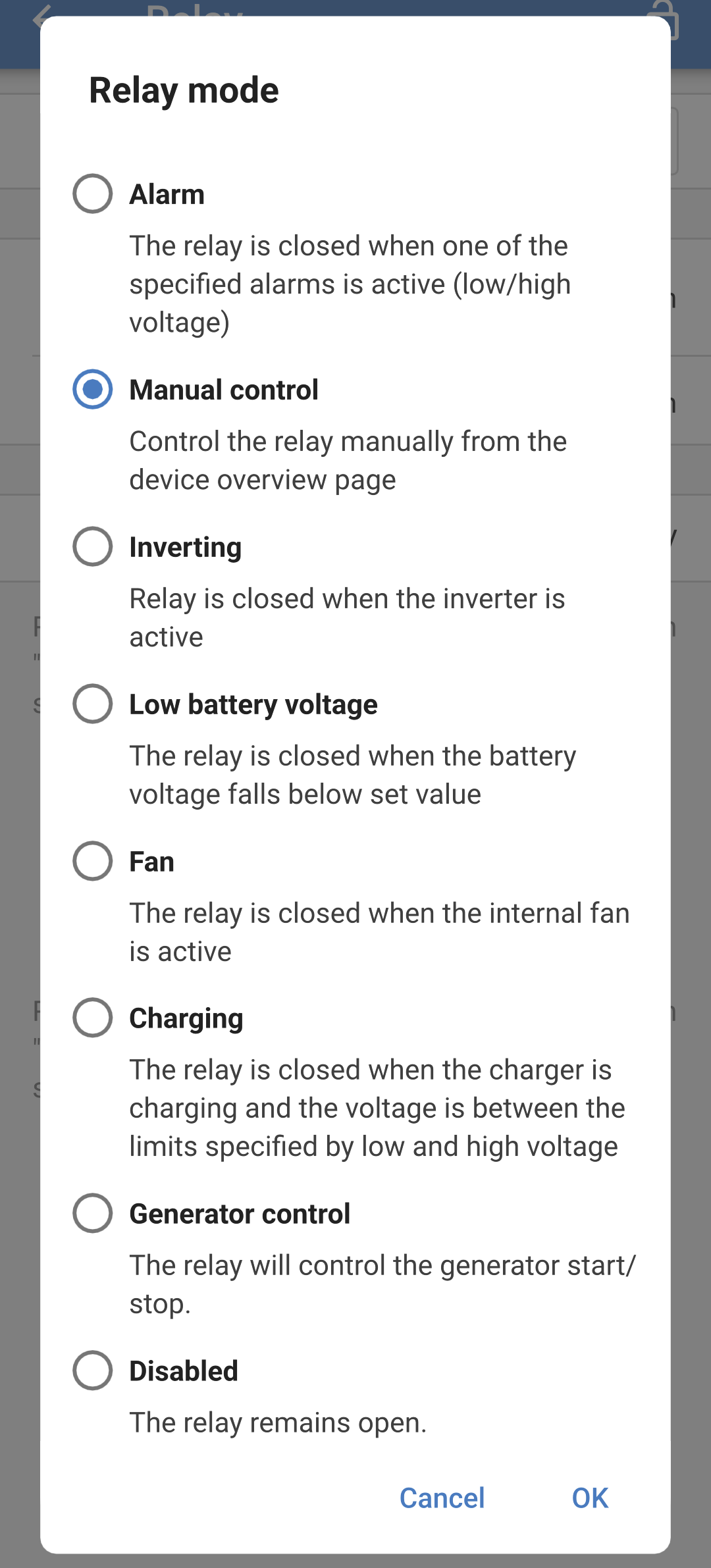

Il est possible de sélectionner l’un des différents modes de relais dans la liste :

Alarme : le relais est fermé lorsqu’une alarme de tension de batterie élevée ou de tension de batterie faible est active.
- Relais basse tension : choisissez les paramètres permettant de définir et d’effacer une alarme de tension de batterie faible.
- Relais haute tension : choisissez les paramètres permettant de définir et d’effacer une alarme de tension de batterie élevée.
Contrôle manuel : cette option permet de contrôler le relais manuellement à partir de la page Paramètres - Relais ou de la page État.
Conversion : Les contacts du relais se ferment lorsque le Multi RS convertit.
Tension de batterie faible : le relais se ferme lorsque la tension de la batterie est inférieure à la valeur de consigne.
- Relais basse tension : le relais se ferme lorsque la tension de la batterie est inférieure à la valeur de consigne. Le relais s’ouvre à nouveau lorsque la tension remonte au-dessus de la tension de consigne supérieure.
Ventilateur : le relais se ferme lorsque le ventilateur interne du Multi RS fonctionne.
Charge en cours : le relais se ferme lorsque le chargeur est en cours de charge et que la tension de la batterie se situe entre les limites de tension basse et haute.
- Relais basse tension : le relais s’ouvre lorsque la tension de la batterie est inférieure à la tension de consigne inférieure et se referme lorsque la tension de la batterie est supérieure à la tension de consigne supérieure.
- Relais haute tension : le relais s’ouvre lorsque la tension de la batterie est supérieure à la tension de consigne supérieure et se referme lorsque la tension de la batterie est inférieure à la tension de consigne inférieure.
Contrôle du générateur : Consultez la section suivante pour plus de détails.
Désactivé : le relais n’est pas utilisée et les contacts sont toujours ouverts.

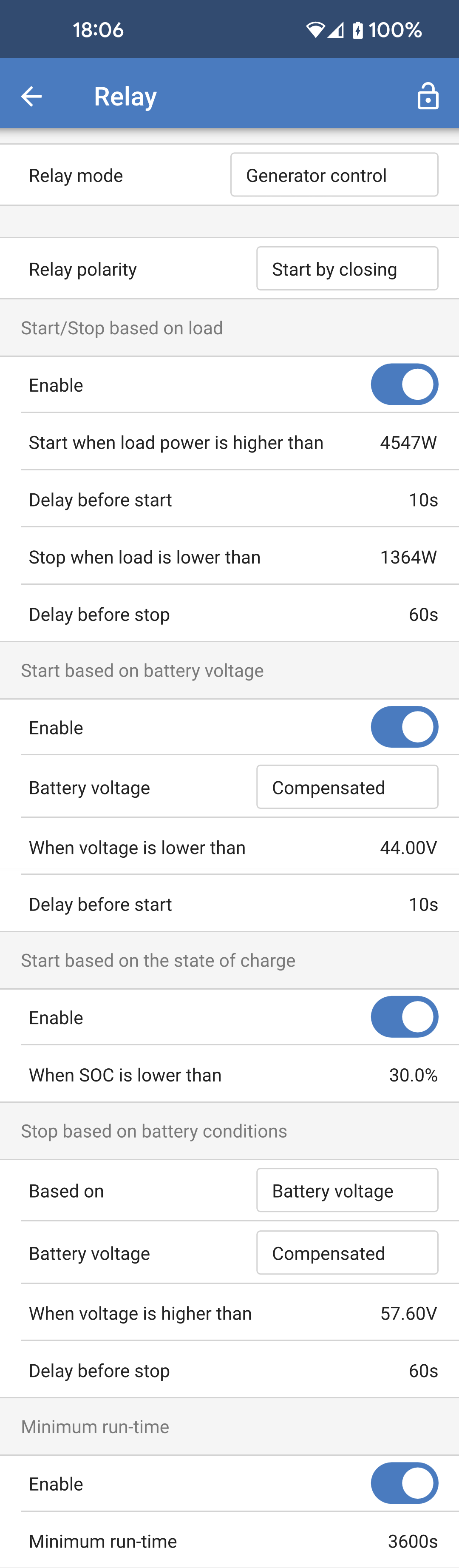

Contrôle du générateur : choisissez ce mode pour que le contact du relais commande le démarrage et l’arrêt d’un générateur.
Un certain nombre de conditions peuvent être définies pour démarrer et arrêter le générateur.
L’une ou l’ensemble des conditions peuvent être activées à l’aide de l’interrupteur à bascule de chaque condition.
- Polarité du relais : choisissez si le contact du relais se ferme pour démarrer le générateur ou s’il s’ouvre pour démarrer le générateur.
- Démarrage/arrêt en fonction de la charge : démarre le générateur lorsque la charge de sortie CA atteint une limite définie.
  - Démarre lorsque la puissance de la charge est supérieure à : réglez la limite de puissance qui doit être dépassée avant que le générateur ne démarre.
  - Délai avant démarrage : définissez un délai entre l’activation de la condition de charge élevée et le démarrage effectif du générateur. Cela permet d’éviter que la condition de charge élevée ne soit qu’un événement à court terme.
  - S’arrête lorsque la charge est inférieure à : arrête le générateur lorsque la charge est inférieure à cette limite de puissance.
  - Délai avant arrêt : définissez un délai à partir du moment où la condition de charge n’est plus active avant que le générateur ne s’arrête. Cela permet d’éviter que la charge ne dépasse à nouveau la limite d’activation dans un court laps de temps.
- Démarrage en fonction de la tension de la batterie : démarre le générateur lorsque la tension de la batterie devient trop faible.
  - Tension de la batterie : choisissez la mesure de la tension de la batterie à utiliser pour le démarrage du générateur en fonction de la tension.
  - Lorsque la tension est inférieure à : le générateur démarre lorsque la tension est inférieure à cette valeur.
  - Délai avant démarrage : laisse s’écouler un certain temps après la définition de la condition avant que le générateur ne démarre.
- Démarrage en fonction de l’état de charge : le générateur démarre lorsque l’état de charge de la batterie est inférieur à une valeur définie.
  - Lorsque l’état de charge est inférieur à : le générateur démarre lorsque l’état de charge de la batterie chute en dessous de cette valeur.

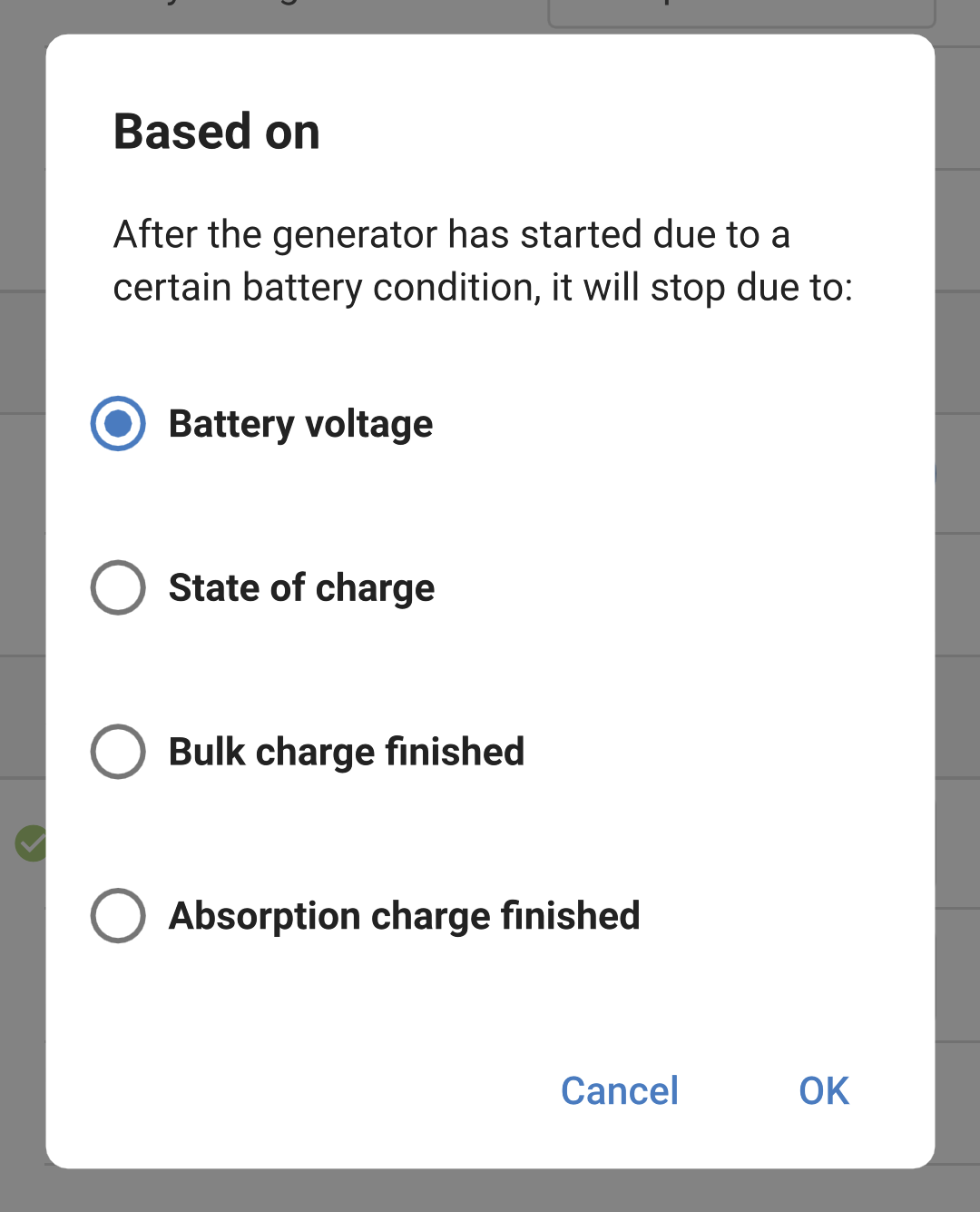

Arrêt en fonction des conditions de la batterie : permet de définir les conditions d’arrêt du générateur. Sélectionnez l’une des conditions d’arrêt du générateur.
- Tension de la batterie : lorsque cette option est choisie, vous pouvez définir la source de tension à utiliser, le niveau de tension au-dessus duquel le générateur s’arrêtera, ainsi qu’un délai d’arrêt.
- État de charge : choisissez cette option et définissez un niveau d’état de charge. Lorsque ce niveau d’état de charge est dépassé, le générateur s’arrête.
- Charge Bulk terminée : spécifiez un délai d’attente après la fin de la phase de charge Bulk avant l’arrêt du générateur.
- Charge d’absorption terminée : définissez le temps qui doit s’écouler avant que le générateur ne s’arrête, après la fin de la phase de charge d’absorption.
Temps de fonctionnement minimal : Définissez un temps de fonctionnement minimum global pour le générateur. Cela permet d’éviter les courts-circuits du générateur.
