Entrées auxiliaires
Le Multi RS est équipé de 2 ports d’entrée numériques, étiquetés AUX_IN1+ et AUX_IN2+ sur le bornier amovible, AUX_IN- étant la borne commune aux deux.
Une entrée AUX_IN+ est considérée comme active lorsqu’elle est connectée à AUX_IN-.
Avertissement
Ne raccordez aucune des bornes AUX_IN au pôle positif ou négatif de la batterie.

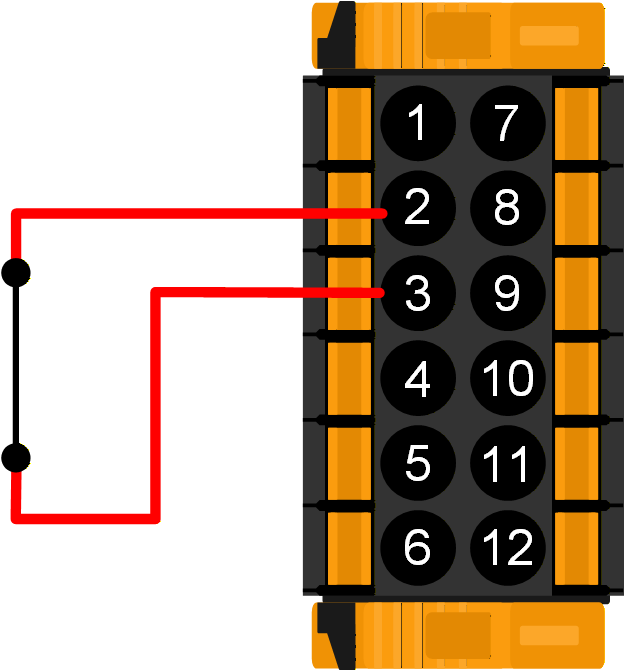

Le schéma de droite montre AUX_IN1 comme active . |  |

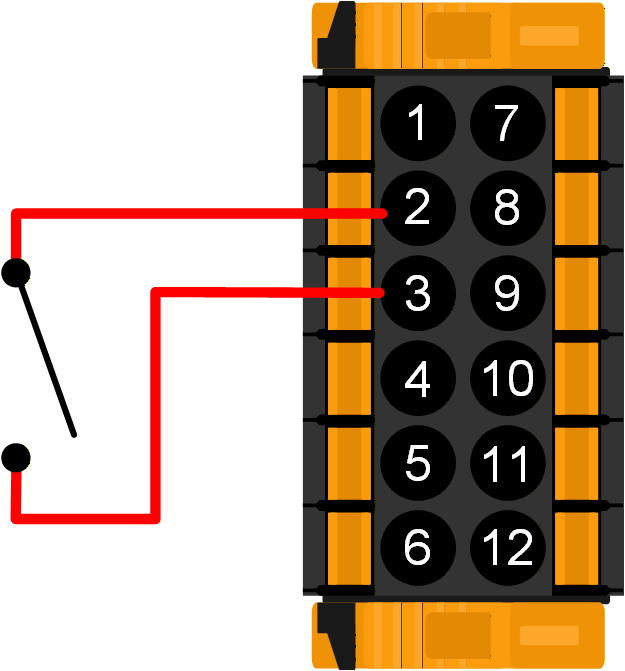

Le schéma de droite montre AUX_IN1 comme inactive . |  |
Dans VictronConnect, la page Paramètres de l’entrée auxiliaire permet de configurer différentes fonctions.
Inutilisée : l’entrée auxiliaire n’a aucune fonction.
Connexion AC IN : l’entrée CA peut être connectée ou déconnectée selon les besoins. Par exemple, vous pouvez désactiver l’entrée CA pendant les périodes de pointe plus coûteuses. Un signal actif ou un signal inactif peut être utilisé pour définir l’état connecté de l’entrée CA.
Activation de la réinjection AC IN : dans une installation en parallèle avec le réseau, l’entrée auxiliaire peut être utilisée pour activer ou désactiver la réinjection vers le réseau. Un signal actif ou un signal inactif peut être utilisé pour définir l’état de réinjection.
Interrupteur de sécurité : le Multi RS fonctionne uniquement lorsque l’entrée auxiliaire est active.
Cela peut être utilisé pour éteindre à distance le Multi RS si les bornes REMOTE_L et REMOTE_H sont configurées pour un BMS à 2 fils.
Cela peut également être utilisé comme signal d’interrupteur de sécurité distinct provenant d’un autre système nécessitant sa propre entrée.
Note
Si les bornes REMOTE_L et REMOTE_H sont dans un état qui éteint le Multi RS, cela prévaut sur la fonction d’interrupteur de sécurité de l’entrée auxiliaire, et il restera éteint.
Par exemple, si les bornes REMOTE_H et REMOTE_L sont en circuit ouvert, le Multi RSsera éteint quel que soit l’état de l’interrupteur de sécurité de l’entrée auxiliaire.
Si la même fonction est attribuée aux deux entrées auxiliaires, elles seront alors traitées comme une fonction ET, de sorte qu’elles devront donc toutes deux être actives pour que la fonction soit reconnue comme active.
Note
Certains codes de réseau exigent que les entrées auxiliaires soient utilisées pour limiter la puissance de charge ou pour empêcher l’exportation. Toutes les fonctions imposées par le code de réseau prévaudront sur celles définies dans les paramètres des entrées auxiliaires, et celles-ci apparaîtront grisées.
