Multi RS

Le compteur d’énergie Victron VM-3P75CT peut être utilisé avec le Multi RS.

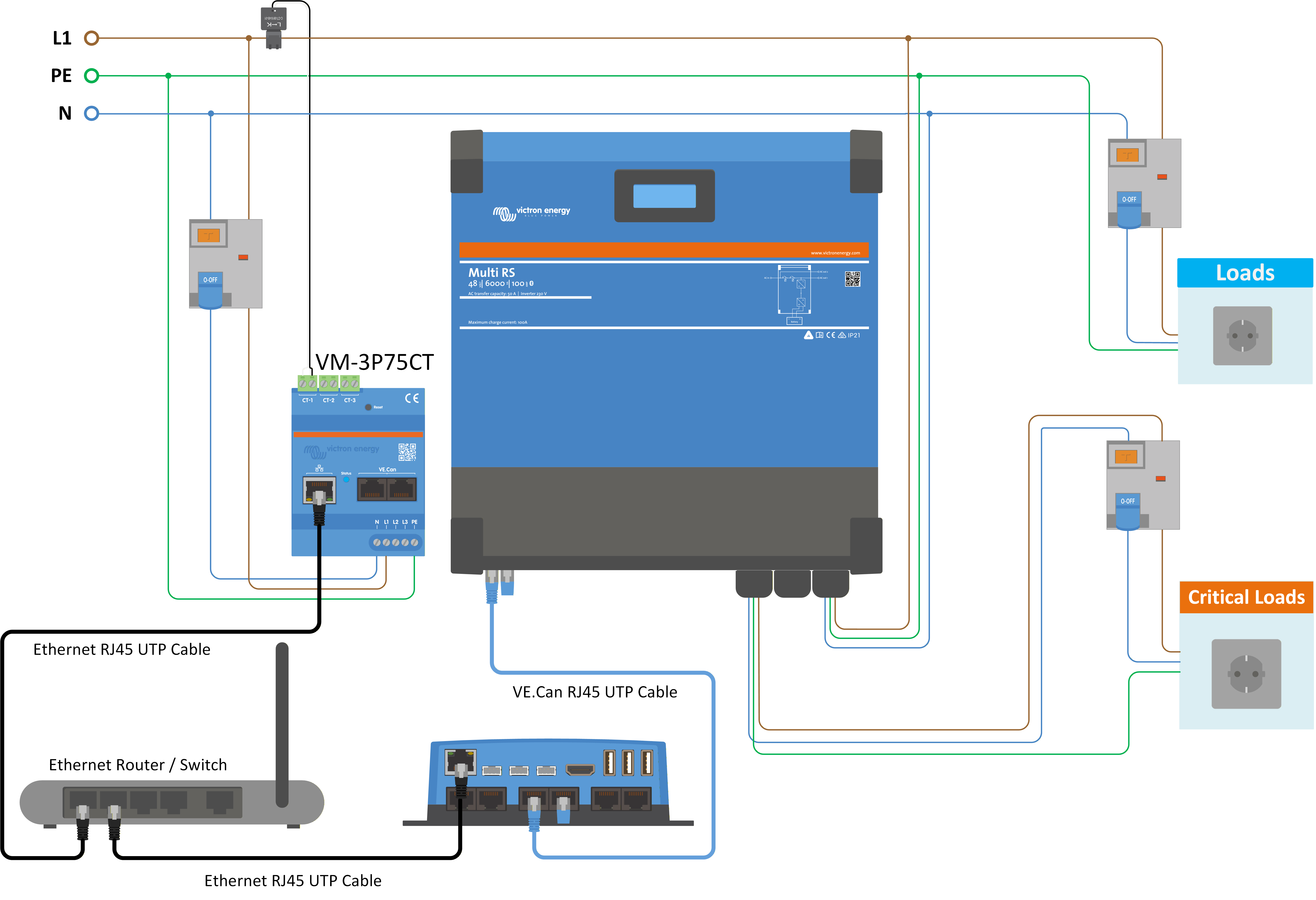

Le compteur d’énergie Victron peut être connecté via VE.Can ou Ethernet. Un dispositif GX est nécessaire pour la connectivité Ethernet. Voir les schémas d’exemple ci-dessous.

Consultez le manuel du VM-3P75CT pour plus d’informations.

Le compteur d’énergie peut être configuré pour un système monophasé ou triphasé.

Une fois le rôle sélectionné dans les paramètres du compteur d’énergie, la prise en charge du compteur peut être réglée dans les paramètres du Multi RS :

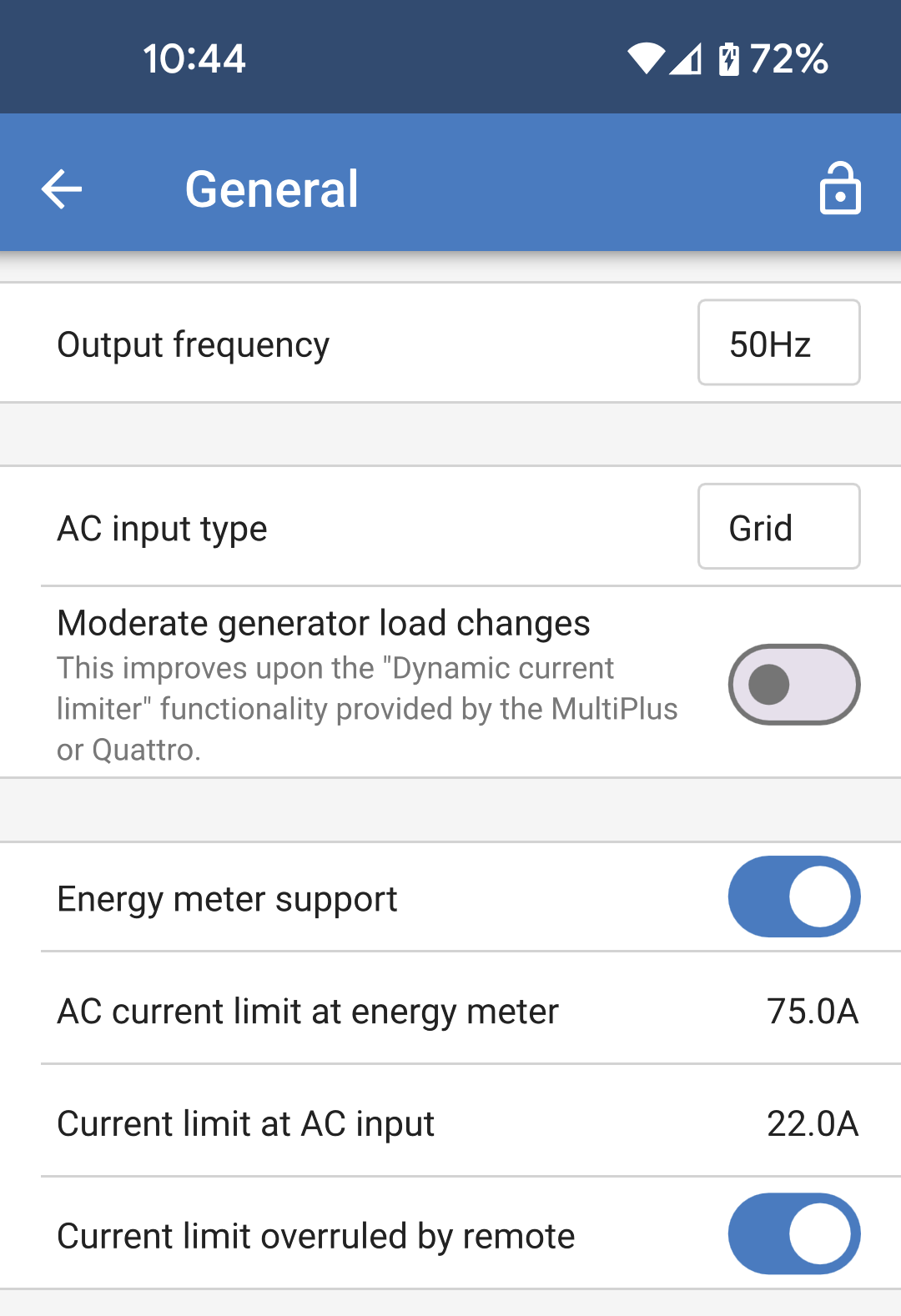

Prise en charge du compteur d’énergie : activez cette option pour pour permettre l’utilisation d’un compteur d’énergie réseau dans ce système. Cela permettra aux consommateurs situés entre le compteur d’énergie réseau et les bornes d’entrée CA du Multi RS d’être alimentés par le Multi RS. Note Le rôle du compteur d’énergie doit être configuré comme compteur « Réseau ». Limite de courant CA au niveau du compteur d’énergie : cette valeur détermine la limite de courant maximale au point d’installation du compteur d’énergie. Les consommateurs situés entre le compteur d’énergie et le Multi RS seront alimentés par le réseau électrique jusqu’à ce que cette limite soit atteinte. Ensuite, le Multi RS démarrera la fonction « Power Assist » afin de maintenir le point de consigne de la limite. Limite de courant à l’entrée CA : ce paramètre détermine le courant maximal autorisé aux bornes d’entrée CA du Multi RS. Cela limite le courant CA utilisé pour les consommateurs sur AC-out-1 et pour la charge de la batterie. Les consommateurs sur AC-out-1 continueront d’être alimentés par l’entrée CA, mais si la limite de courant est atteinte, le Multi RS démarrera la fonction « PowerAssist » en utilisant l’énergie de la batterie. Limite d’intensité annulée par le panneau de contrôle à distance : activez cette option pour permettre un réglage à distance de la limite de courant. Par exemple, un dispositif GX peut être utilisé pour ajuster la limite de courant à distance. Cependant, il n’est pas possible de fixer à distance une limite de courant plus élevée que celle définie ici.

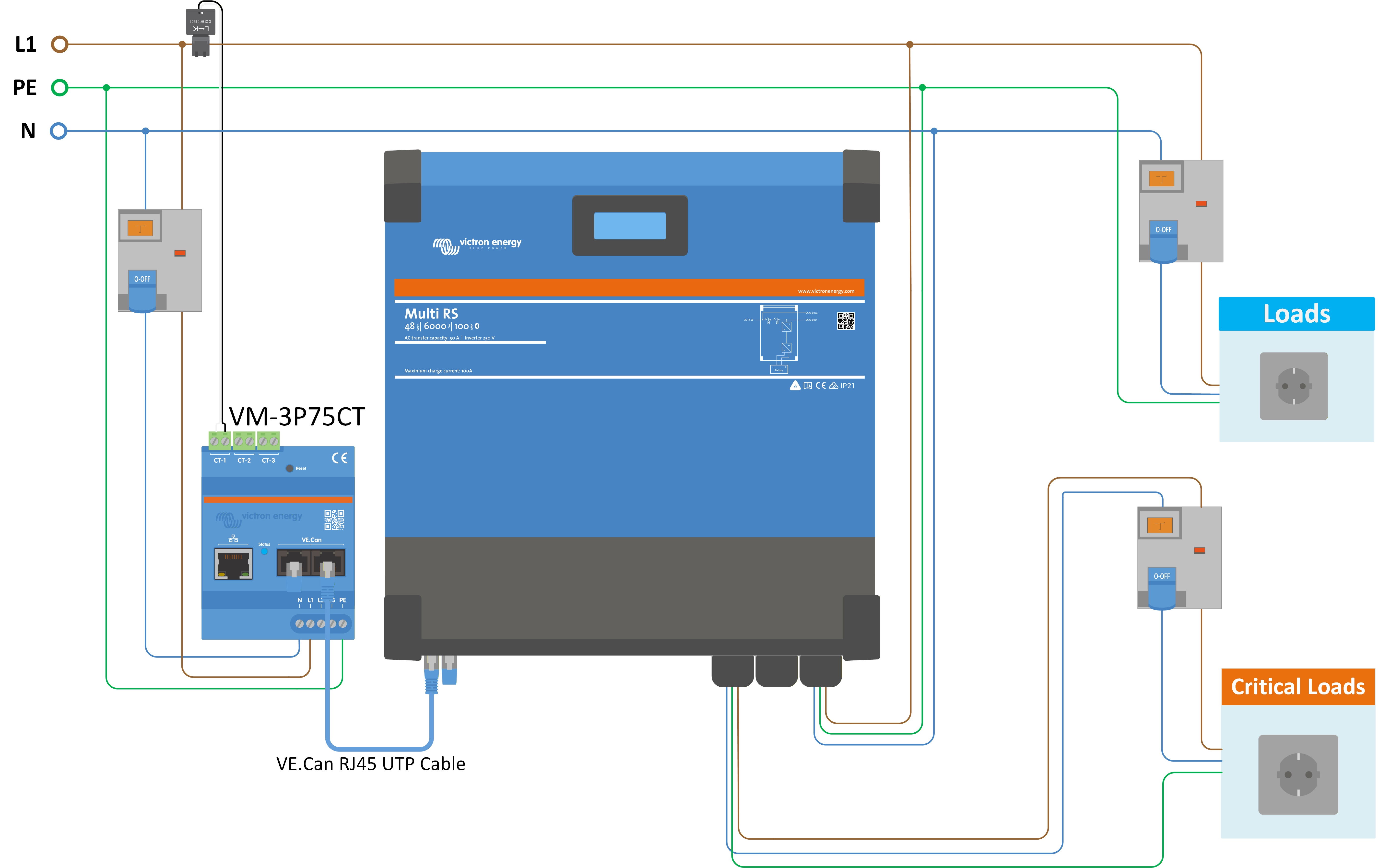

L’exemple de câblage ci-dessus peut être utilisé lorsque le rôle du compteur d’énergie est défini sur « Compteur réseau » ou « Générateur ». Le courant entrant du réseau CA ou d’un générateur est mesuré avant l’entrée CA du Multi RS, ou avant tout consommateur CA non critique.

Si l’option « Prise en charge du compteur d’énergie » est activée, une limite de courant peut être définie au niveau du compteur d’énergie afin d’éviter une surcharge sur un réseau CA faible. Si les consommateurs non critiques dépassent la limite de courant au niveau du compteur, le Multi RS démarrera la fonction « Power Assist » afin de maintenir le courant égal ou inférieur au point de consigne.

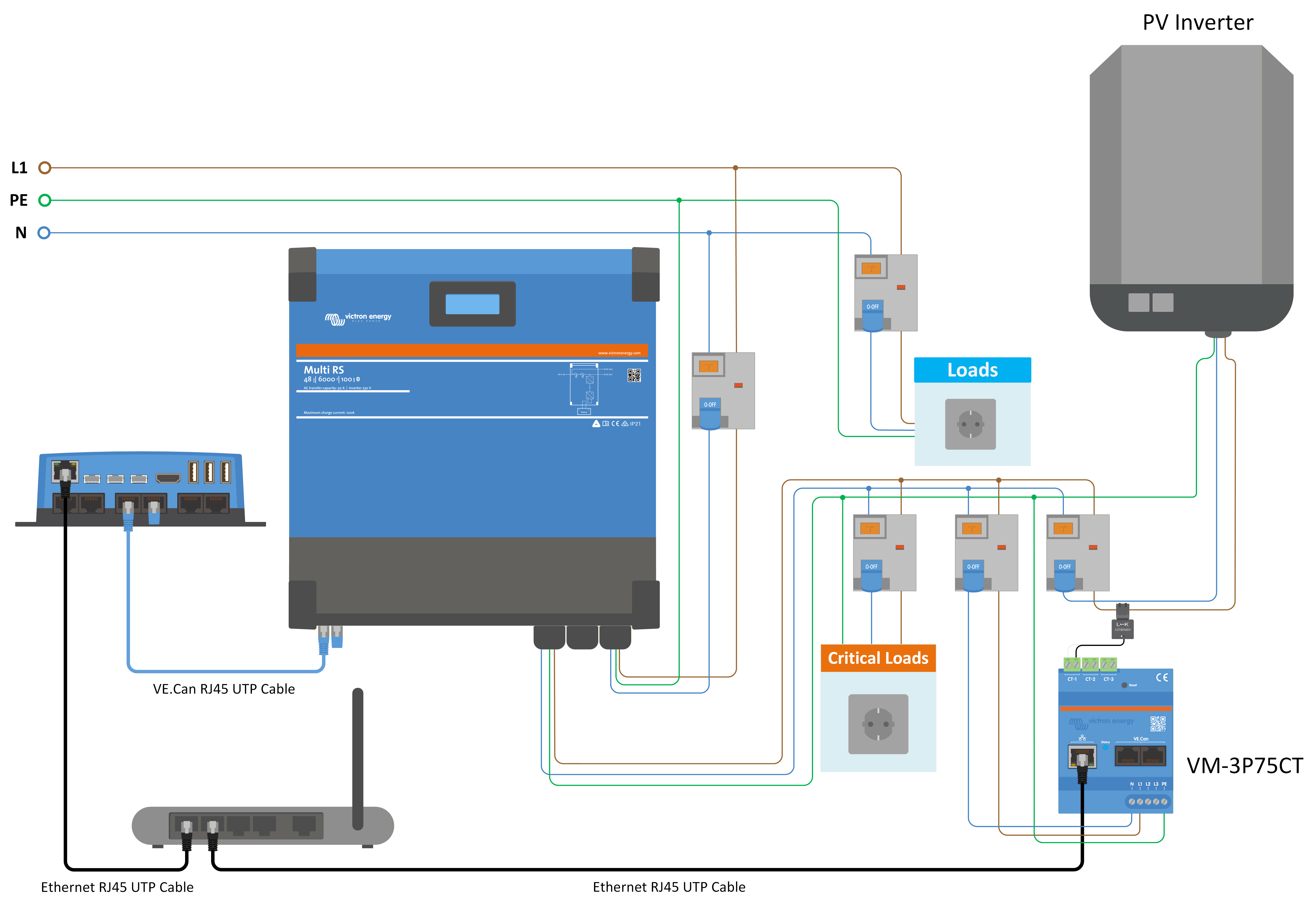

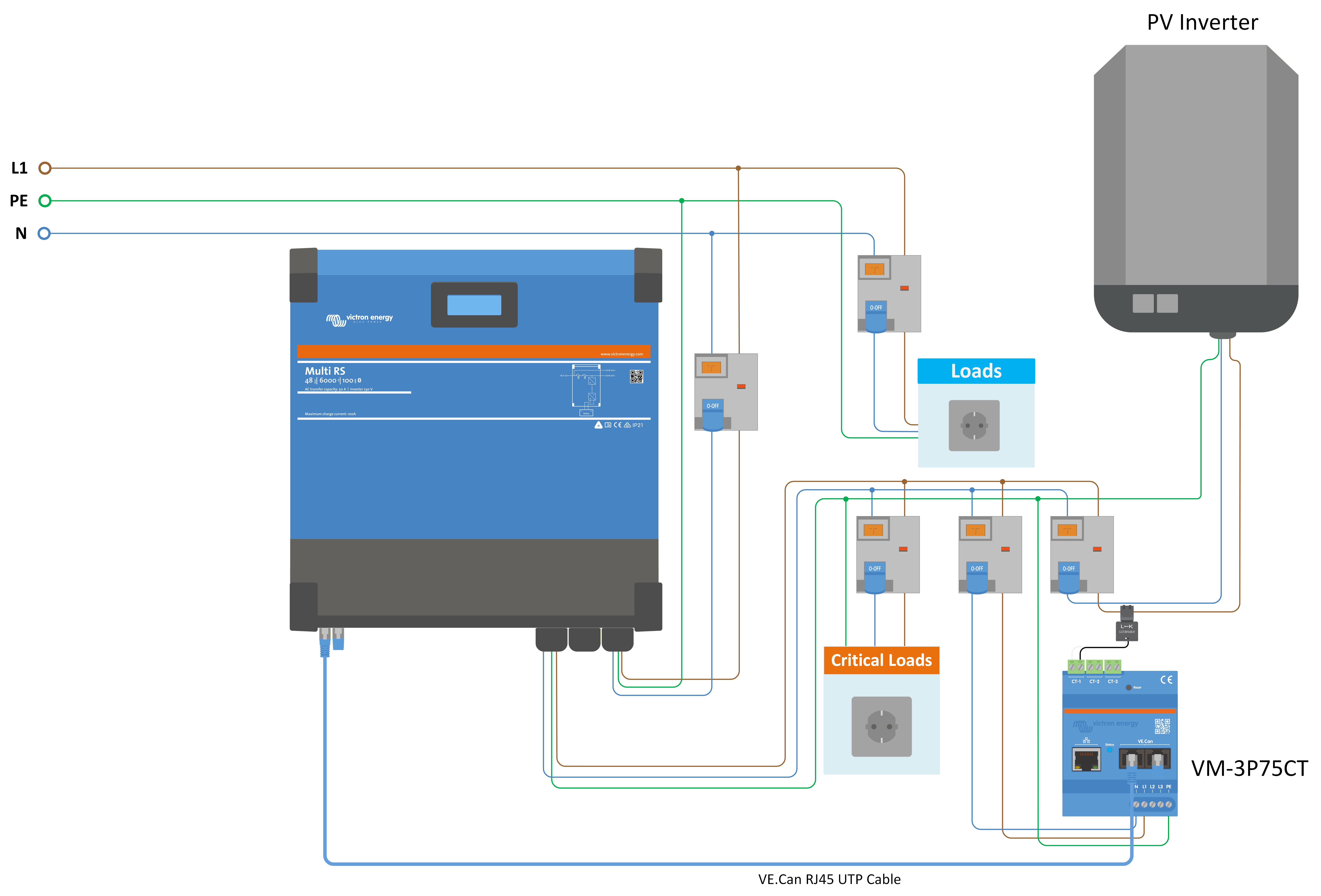

Si un convertisseur PV générique est connecté à la sortie CA du Multi RS, le rôle du compteur d’énergie doit être défini sur « Convertisseur PV » et câblé pour mesurer le courant produit par le convertisseur PV.

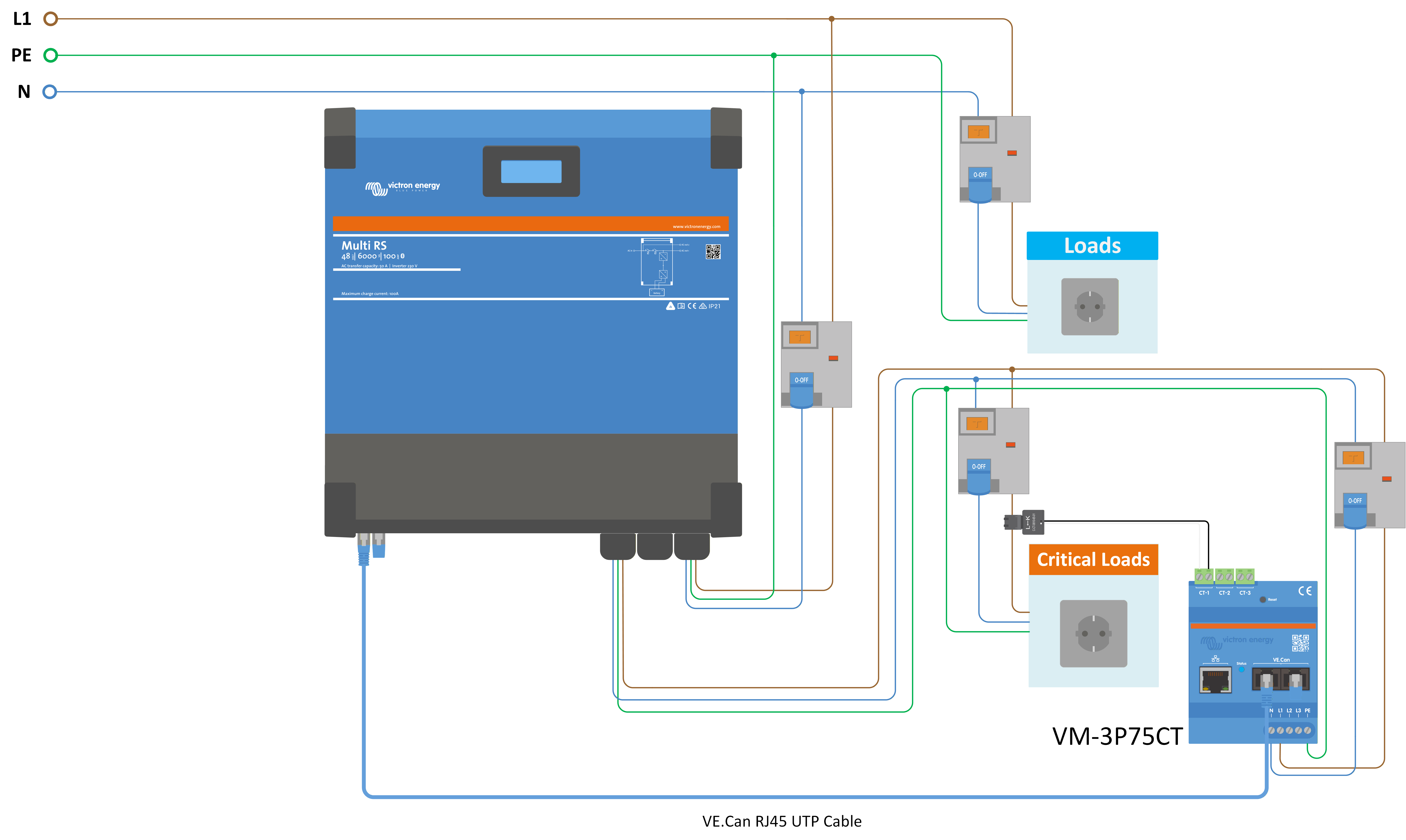

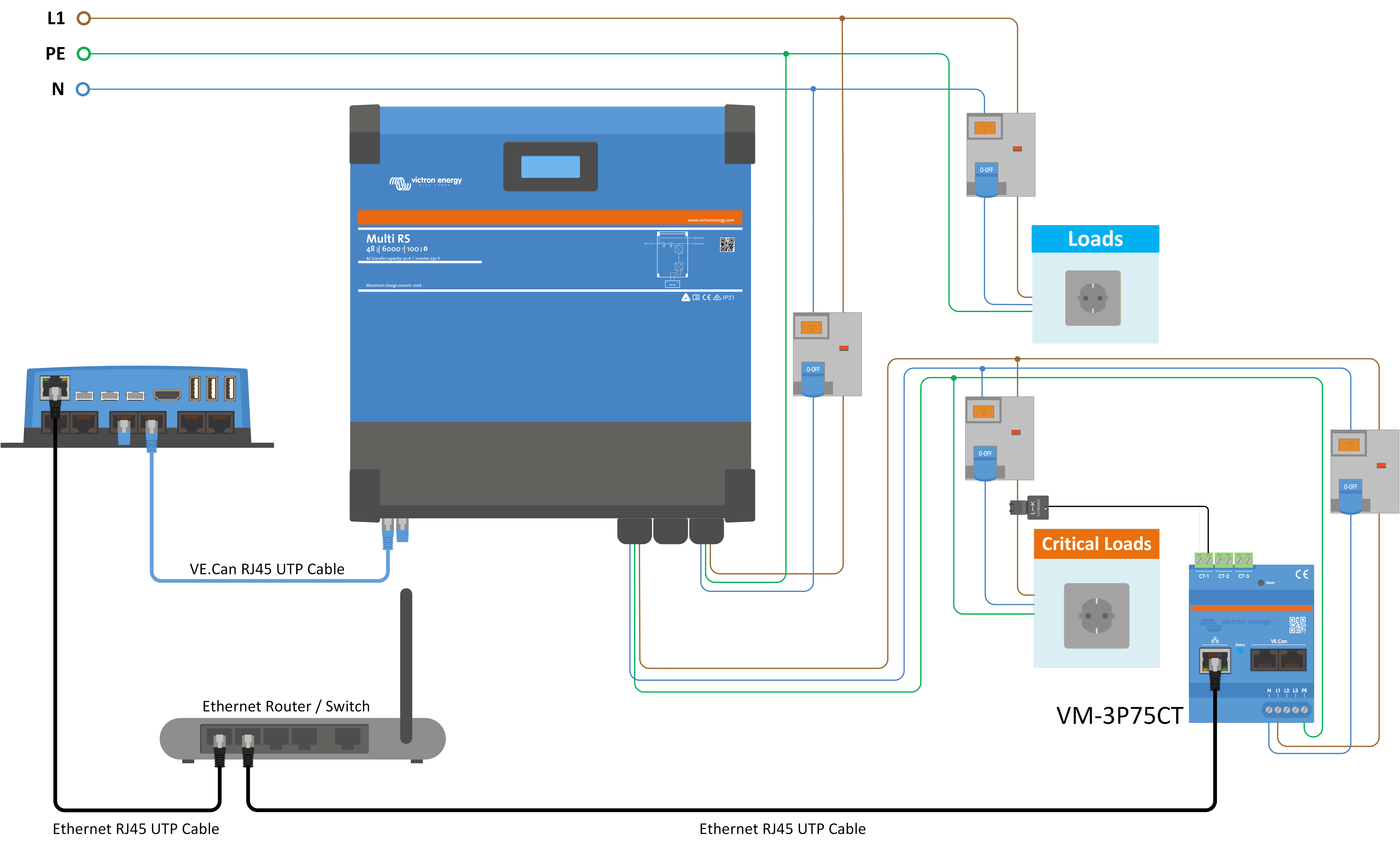

Lorsque le rôle du compteur d’énergie est réglé sur « Consommateur CA », le compteur peut être câblé pour mesurer des consommateurs spécifiques. Par exemple, un circuit de chauffe-eau peut être mesuré pour surveiller sa consommation d’énergie et suivre la quantité d’énergie utilisée.
