Multi RS

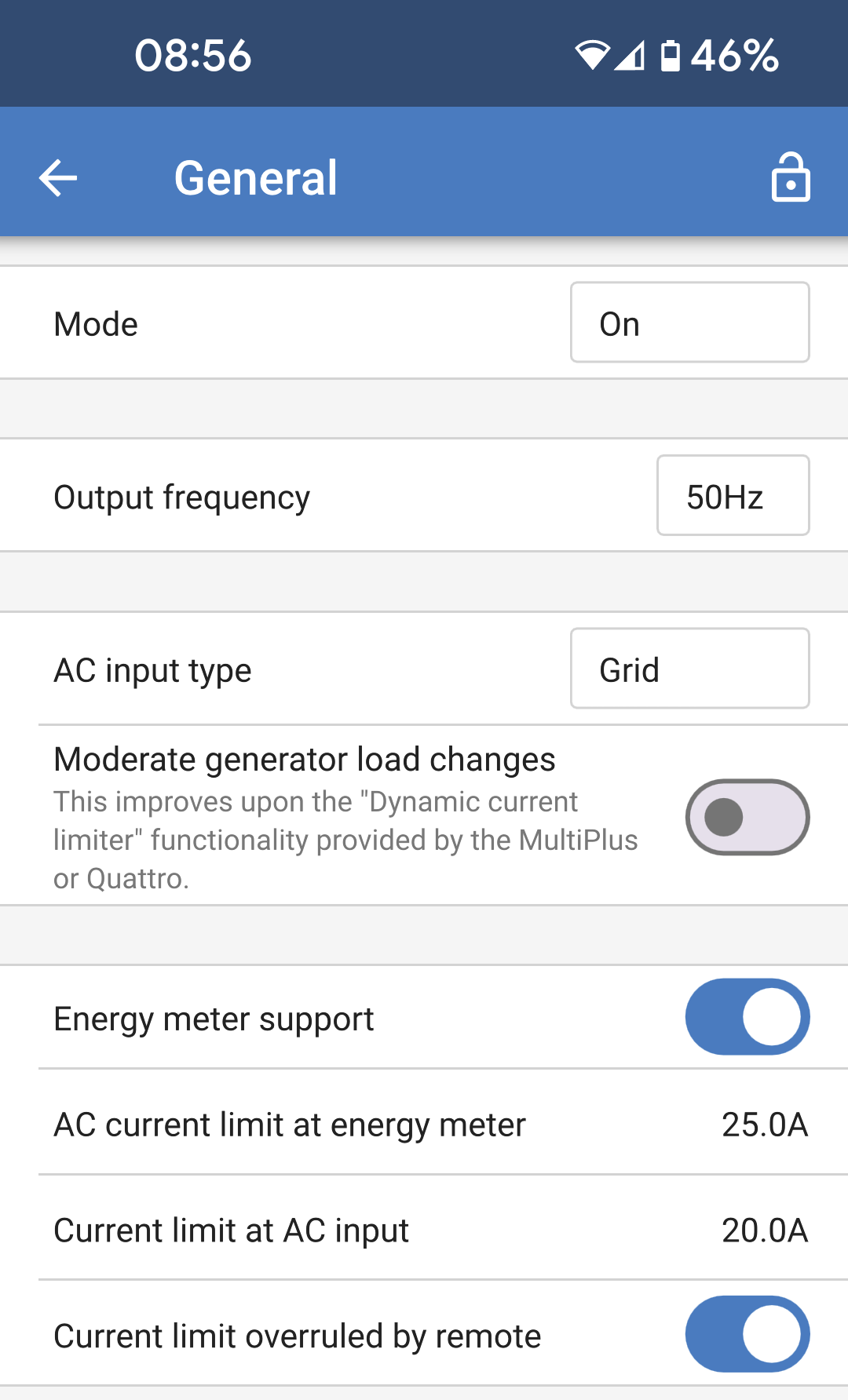

Mode : appuyez sur la case à droite pour modifier le mode de fonctionnement du Multi RS.

Fréquence de sortie : permet de définir la fréquence de sortie nominale que le Multi RS produira. Choisissez entre 50 Hz ou 60 Hz.

Type d’entrée CA : permet de sélectionner le type de source CA connecté à l’entrée CA du Multi RS. Choisissez « Réseau », « Générateur » ou « Alimentation à quai ». S’il n’y a aucune entrée CA, vous pouvez sélectionner « Non disponible ».

Ces paramètres modifient uniquement le type d’entrée affiché sur le tableau de bord VRM sans affecter les fonctionnalités du Multi RS. L’icône et le texte s’ajustent en conséquence. Le VRM pourra alors enregistrer la source d’énergie utilisée, et les graphiques correspondants afficheront l’énergie utilisée provenant du générateur ou du réseau électrique, par exemple.

En choisissant « Alimentation à quai », la limite de courant d’entrée s’affichera sur le tableau de bord VRM.

Modérer les changements de charge du générateur : lorsque cette option est activée, les variations soudaines de la charge sur la sortie CA sont initialement prises en charge par la batterie. La charge du générateur augmente ensuite progressivement, lui permettant ainsi de réguler la puissance de son moteur.

Prise en charge du compteur d’énergie : si vous avez un compteur d’énergie dans le système, activez cette option.

Limite de courant CA au niveau du compteur d’énergie : ce champ n’est visible que si l’option « Prise en charge du compteur d’énergie » est activée. Réglez la limite de courant à l’endroit où le compteur d’énergie est installé.

Limite de courant à l’entrée CA : permet de régler la limite de courant à l’entrée CA du Multi RS.

Limite d’intensité annulée par le panneau de contrôle à distance : activez cette option pour permettre un réglage à distance de la limite de courant. Par exemple, un dispositif GX peut être utilisé pour ajuster la limite de courant à distance.

Cependant, il n’est pas possible de fixer à distance une limite de courant plus élevée que celle définie ici.

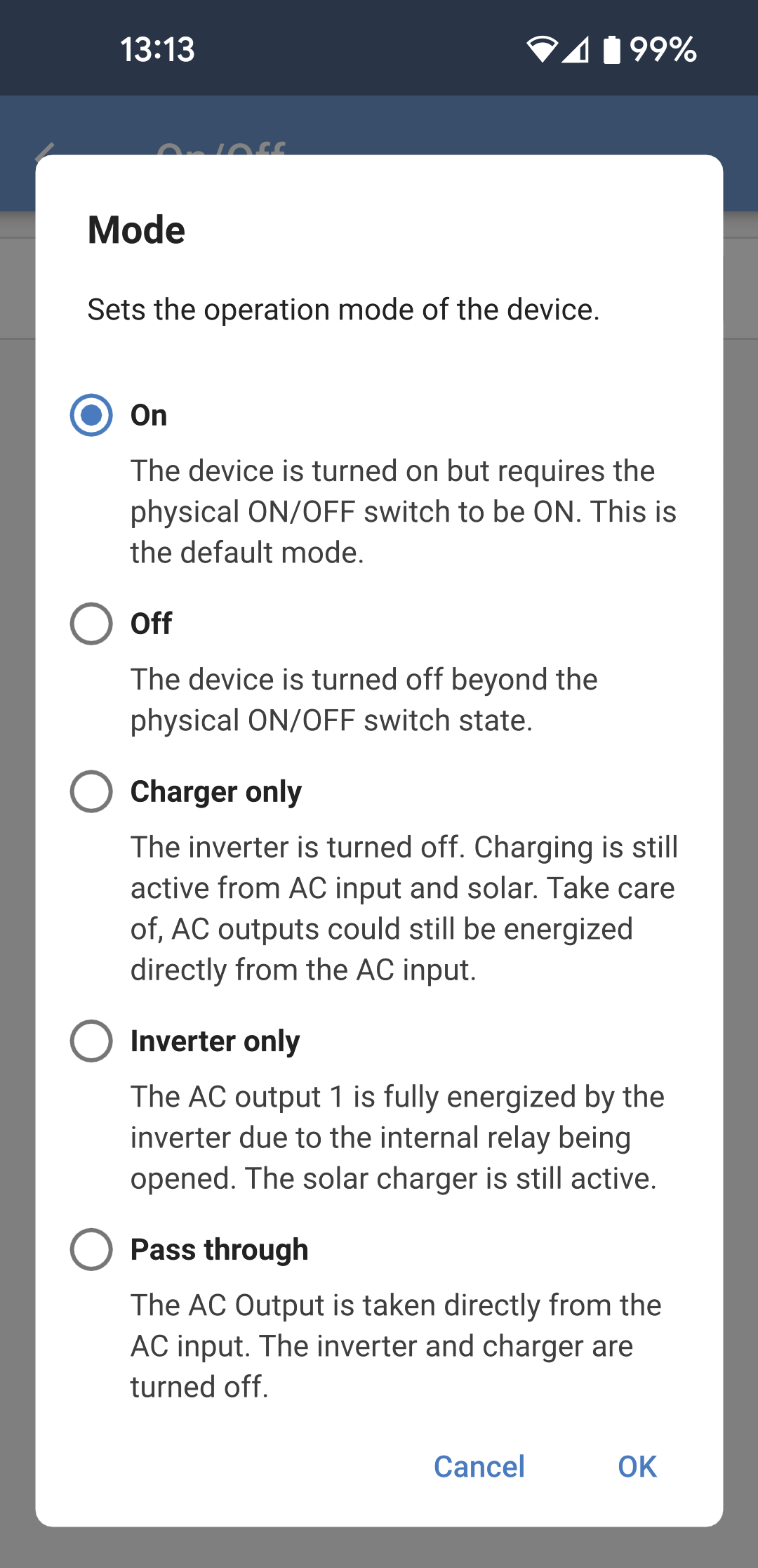

On : le Multi RS sera activé et pleinement opérationnel. Il s’agit du mode de fonctionnement par défaut.

Off : le Multi RS sera éteint même si le commutateur physique est activé.

Chargeur uniquement : dans ce mode, le convertisseur est désactivé et la batterie n’est donc pas déchargée. La charge sera fournie par l’entrée CA. Si l’entrée CA est disponible, elle sera transférée directement à la sortie CA.

Convertisseur uniquement : dans ce mode, l’entrée CA est déconnectée par les relais d’entrée internes. Le convertisseur fournira du courant alternatif à la sortie. La charge ne sera pas possible via l’entrée CA, mais sera possible via le solaire.

Pass-Through : le courant CA à l’entrée est transféré directement à la sortie CA. Le convertisseur et le chargeur restent inactifs. En cas d’indisponibilité de l’entrée CA, aucune alimentation CA ne sera fournie à la sortie.
