Programación trifásica

Para configurar un sistema trifásico el Multi RS tendrá que estar correctamente instalado y tener la versión de firmware v1.13 o posterior.Instalación trifásica

La configuración de un sistema para trifásica o monofásica se hace en el menú Sistema de VictronConnect.

Atención

La salida de CA se desconectará durante unos segundos al cambiar los modos de configuración del sistema. Asegúrese de que el sistema está configurado ANTES de conectar las salidas CA del inversor a las cargas.

Nota

Estos ajustes del sistema deben programarse individualmente y fijarse correctamente en todas las unidades conectadas para un funcionamiento sincronizado.

Configuración del sistema:

El ajuste predeterminado de fábrica del ajuste de Configuración del sistema es “Independiente”.

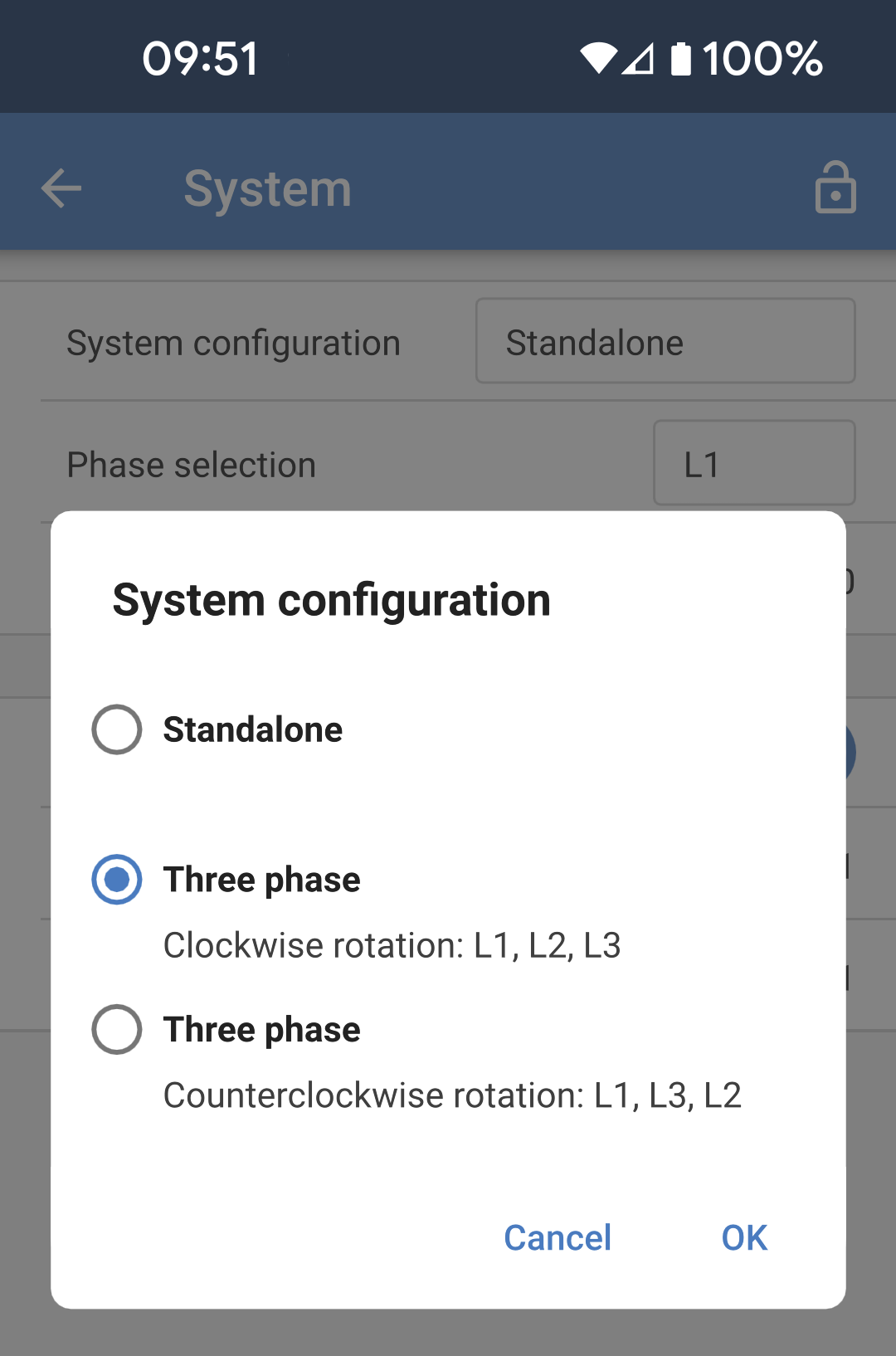

Pulse sobre el cuadro para que se abra un menú en el que puede seleccionar “Trifásica”. Hay dos opciones de trifásica entre las que escoger, en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj, según la rotación de fase de la instalación.

Tendrá que aplicar estos mismos ajustes a cada unidad por separado.

Selección de fase:

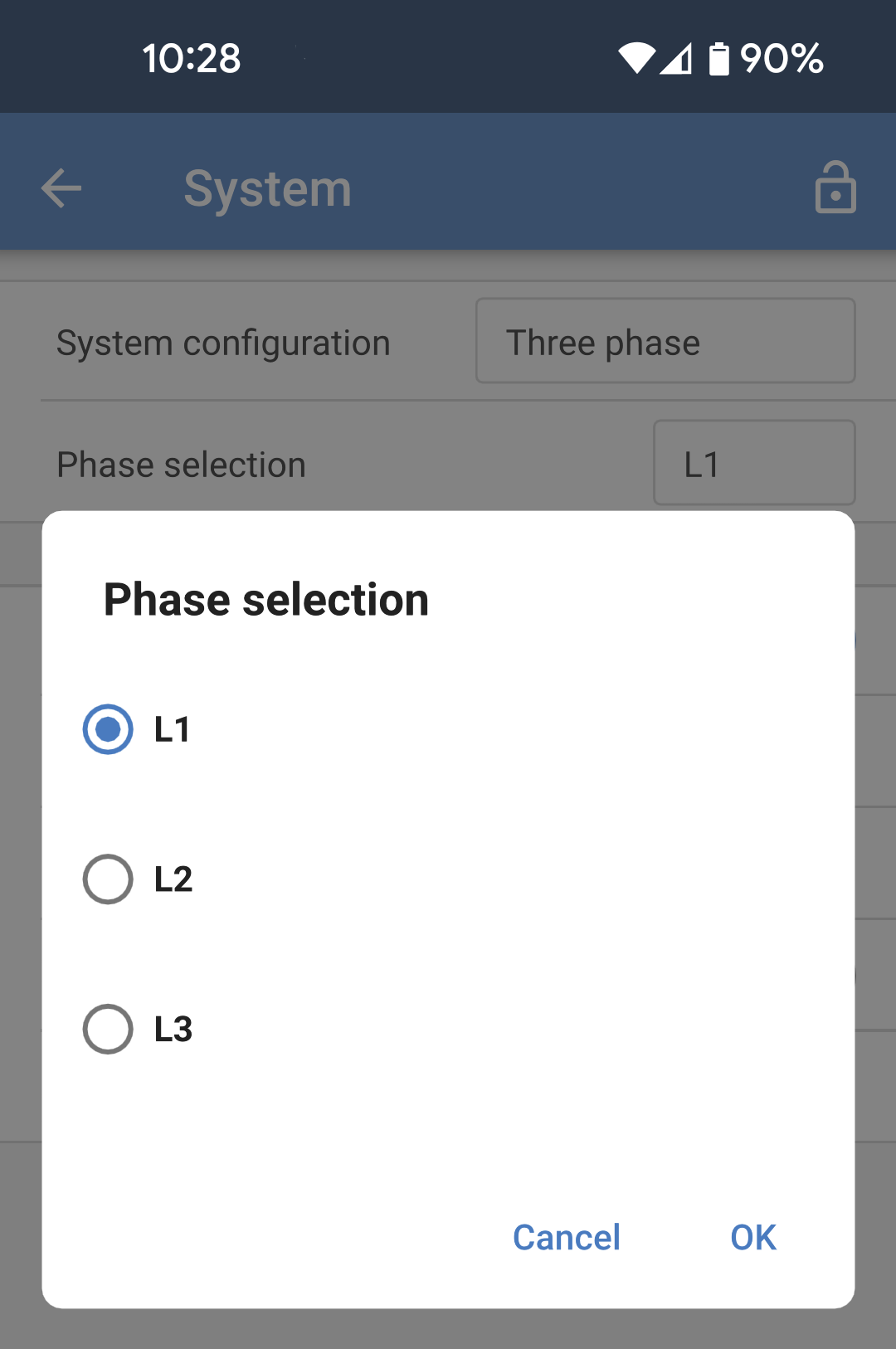

Seleccione la fase correcta a la que está conectada cada unidad. Solo puede haber una unidad por fase.

Haga lo mismo para cada unidad.

Se recomienda etiquetar físicamente cada unidad y asignarle un nombre personalizado acorde en los ajustes de información del producto.

Instancia de sistema: Las unidades con el mismo número de instancia trabajan juntas en la parte CA.
Cambiar el ajuste de instancia del sistema permite que varios grupos de inversores estén en el mismo VE.Can bus, pero no sincronizados, y segmentados en diferentes salidas CA, sin interferencia.
Continuar con los mismos ajustes de programación en el resto de las unidades.
Sincronización de ajustes del sistema: Esta opción permite sincronizar ciertos ajustes entre las unidades del sistema.

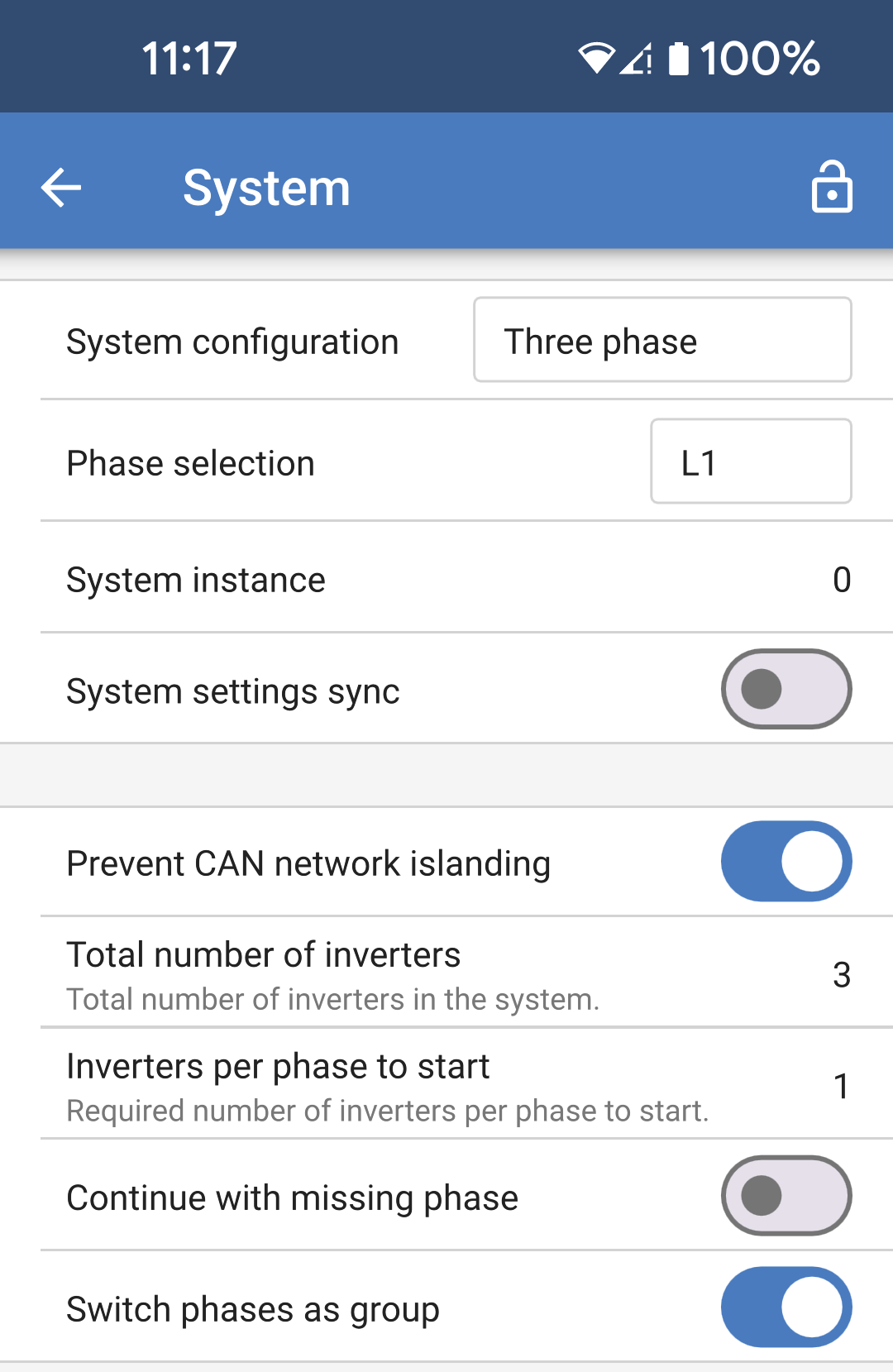

Puede encontrar más información aquí.Sistema
Prevención de isla de la red CAN: Este ajuste determina lo que hace el sistema en caso de que se rompa la conexión CAN entre las unidades RS y habilita el ajuste “Cantidad de inversores en el sistema” que se describe a continuación. Por defecto está habilitada.
Si se configuran tres unidades RS en trifásica, cada una de ellas solo seguirá funcionando si al menos ve otra unidad. Esta característica únicamente tiene sentido junto con la opción “Continuar sin una fase”.
Número de inversores del sistema: Introduzca el número total de unidades RS instaladas en el sistema. Este número debe fijarse en 3 para un sistema RS trifásico.
En caso de que se interrumpa la conexión CAN entre dos unidades, la red se divide en segmentos. Este ajuste se usa para determinar el más grande y apagar el más pequeño para evitar que sigan por su cuenta sin estar sincronizados.
Tenga en cuenta que al deshabilitar la opción “Continuar sin una fase” se anula este comportamiento, de modo que se garantiza que las tres fases tengan corriente en todo momento. Así que, si se rompe la conexión CAN en una configuración trifásica, se apagarán todas las unidades.
Número mínimo de inversores para arrancar: Elegir el número mínimo de inversores que debe haber por fase al arrancar el sistema.
En caso de que se interrumpa la conexión CAN entre dos unidades, la red se divide en segmentos. Este ajuste se usa para determinar el más grande y apagar el más pequeño para evitar que sigan por su cuenta sin estar sincronizados.
Si se fija en 3 significa que las tres unidades de un sistema trifásico Multi RS deben estar presentes para empezar. Si también está habilitada la opción “Continuar sin una fase”, una vez que el sistema esté operativo no se apagará si el número de inversores operativos por fase cae por debajo de esta cifra (siempre que los demás inversores puedan alimentar la carga).
Continuar sin una fase: Se puede configurar el sistema de modo que si una unidad está fuera de línea (por ejemplo, debido a que se ha apagado físicamente o a una actualización de firmware en caso de que no haya conexión a la red para permitir el passthrough), las otras unidades puedan seguir funcionando y proporcionar alimentación de salida CA a sus correspondientes fases.
Por defecto, la opción “Continuar sin una fase” está deshabilitada. Apagar una unidad con el interruptor físico hará que esa unidad se apague. Si la unidad es una de las tres que está en trifásica, las otras también se apagarán.
Si se configura con “Continuar sin una fase” habilitada y el número mínimo de unidades es suficiente, la salida a las otras fases se mantendrá aunque tenga menos fases de las configuradas.
La opción de configuración “Continuar sin una fase” NO DEBE habilitarse si hay cargas trifásicas específicas conectadas que necesiten que las tres fases sincronizadas funcionen (como un motor eléctrico trifásico).
En este caso, mantenga el ajuste predeterminado “deshabilitado” de “Continuar sin una fase”.
Atención
Intentar hacer funcionar una carga trifásica con solo dos fases en funcionamiento podría dañar su aparato.
Atención
Si ha configurado el sistema para que siga funcionando sin una fase, y hay un problema con las comunicaciones VE.Can entre las unidades (como un cable dañado), las unidades seguirán funcionando, pero no sincronizarán sus ondas de salida.
Conmutación de fases como grupo: Al deshabilitar esta opción, el sistema podrá seguir funcionando incluso si faltan una o dos fases de la entrada CA: El sistema seguirá produciendo la salida trifásica desde los terminales de salida de CA.
Esto puede usarse también si se necesita una salida trifásica, pero solo hay una fase disponible de la red o el generador.

Nota sobre la redundancia y la salida continua durante las actualizaciones de firmware

Se puede actualizar el firmware de un sistema trifásico sin perder potencia en la salida de CA.

Asegúrese de que hay una entrada de CA estable disponible cuando empiece la actualización y de que la unidad que se vaya a actualizar pasará a modo passthrough de CA.

El mecanismo de sincronización CA utilizado para trifásica tiene una versión de “protocolo” embebida.

Las unidades pueden funcionar juntas con distintas versiones de firmware, siempre que tengan la misma versión de protocolo.

Esto permite una alimentación continua sin interrupciones incluso cuando se actualiza el firmware, ya que las unidades se actualizarán de una en una, mientras que las demás se seguirán sincronizando y proporcionando una salida de CA estable.

Si Victron necesita cambiar el número de versión del “protocolo”, esto quedará claramente reflejado en el registro de cambios de firmware. Léalo siempre antes de la actualización.

En caso de que haya varias versiones de protocolo funcionando en el mismo VE.Can bus, todas las unidades mostrarán el error n.º 71 hasta que todas estén actualizadas con la misma versión.

Problemas conocidos

La “función SAI” es demasiado sensible en el funcionamiento trifásico en comparación con el funcionamiento autónomo. En caso de que el Multi se desconecte a menudo de la entrada CA, deshabilite la “función SAI”.
Las corrientes de carga aún no se equilibran entre las tres fases cuando el cargador está en modo controlado por la tensión.
