Multi RS

Sistema

La página de Sistema permite configurar un Multi RS para ser independiente o formar parte de un sistema trifásico. Por defecto, está configurado para funcionar como un solo Multi RS en modo independiente.

Nota

El Multi RS solo puede configurarse como independiente o trifásico. Actualmente no es posible la configuración en paralelo.

Habrá otros ajustes disponibles en función del tipo de configuración de sistema seleccionado.

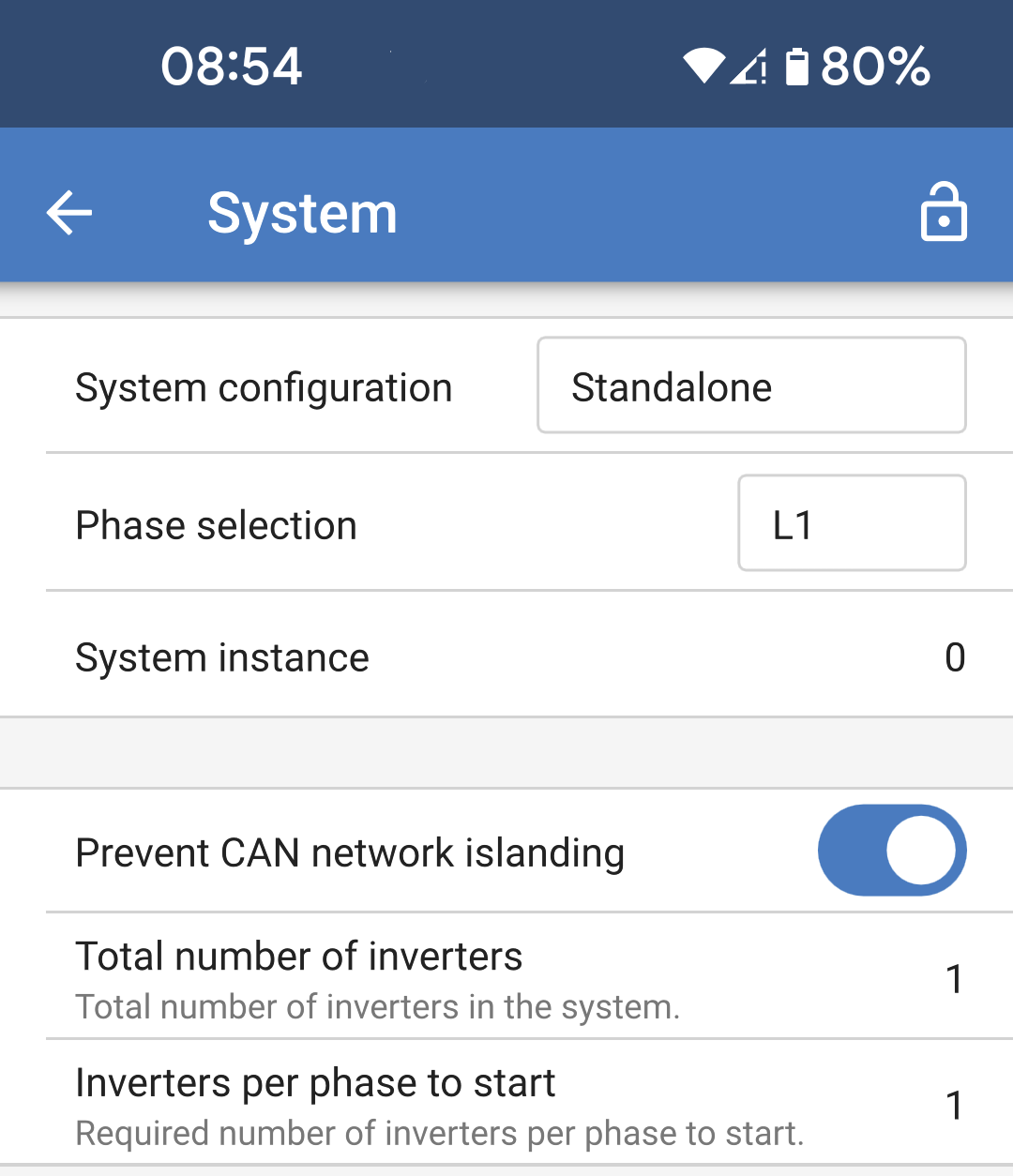

Los ajustes descritos aquí hacen referencia a una configuración de sistema independiente.

  • Configuración del sistema: Seleccione una configuración independiente o trifásica.

  • Selección de fase: Elija a qué fase se conectará este Multi RS. Cada Multi RS debe estar configurada en una fase diferente ya que solo se puede asignar un Multi RS por fase.

  • Instancia de sistema: Los Multi RS con el mismo número de instancia trabajarán juntos como un grupo en la parte CA.

    Si cambia la Instancia de sistema puede tener varios grupos de Multi RS en el mismo VE.Can bus físico funcionando de forma independiente. Los distintos grupos no se sincronizarán entre sí.

  • Prevención antiisla de la red CAN: Habilitar la detección antiisla de la red CAN. Por defecto, este ajuste está habilitado.

    Si la red CAN física está rota, esto impide que los segmentos CAN separados funcionen de forma independiente y pierdan la sincronización entre ellos.

  • Número total de inversores: Esta opción no estará disponible si no se ha habilitado la opción anterior “Prevención de isla de la red CAN”.

    Determine el número total de inversores que componen el sistema. En un sistema autónomo será 1.

    Si la red CAN esté dividida en segmentos, este ajuste se usa para determinar el más grande y apagar el más pequeño para evitar que sigan por su cuenta sin estar sincronizados.

    Esto hace que el sistema sea más fiable de lo que sería si el segmento más pequeño tratase de seguir por su cuenta sin sincronizarse (lo que ocasionaría una sobrecarga u otros problemas de apagado peores causados por una onda sinusoidal de salida CA sin sincronizar).

  • Inversores por fase para arrancar: Este es el número mínimo de inversores que debe haber por fase al arrancar el sistema. Puesto que solo puede haber un Multi RS por fase, debe fijarse en 1.


Los ajustes descritos aquí hacen referencia a una configuración de sistema trifásico.

  • Configuración del sistema: Seleccione una configuración independiente o trifásica.

  • Selección de fase: Elija a qué fase se conectará este Multi RS. Cada Multi RS debe estar configurada en una fase diferente ya que solo se puede asignar un Multi RS por fase.

  • Instancia de sistema: Los Multi RS con el mismo número de instancia trabajarán juntos en un grupo en la parte CA.

    Si cambia la Instancia de sistema puede tener varios grupos de Multi RS en el mismo VE.Can bus físico funcionando de forma independiente. Los distintos grupos no se sincronizarán entre sí.

  • Sincronización de ajustes del sistema: Esta opción permite sincronizar ciertos ajustes en varios Multi RS de un grupo. Esto facilita la configuración del sistema y ayuda a garantizar la coherencia de los ajustes entre los miembros de un grupo.

    Puede ver más información en la siguiente sección.

  • Prevención de isla de la red CAN: Habilitar la detección de isla de la red CAN. Por defecto, este ajuste está habilitado.

    Si la red CAN física está rota, esto impide que los segmentos CAN separados funcionen de forma independiente y pierdan la sincronización entre ellos.

  • Número total de inversores: Número total de inversores: Determine el número total de inversores que componen el sistema. En un sistema trifásico con un inversor por fase, será 3.

    Nota

    Esta opción no estará disponible si no se ha habilitado la opción anterior “Prevención antiisla de la red CAN”.

    Si la red CAN esté dividida en segmentos, este ajuste se usa para determinar el más grande y apagar el más pequeño para evitar que sigan por su cuenta sin estar sincronizados.

    Esto hace que el sistema sea más fiable de lo que sería si un segmento más pequeño tratase de seguir por su cuenta sin sincronizarse (lo que ocasionaría una sobrecarga u otros problemas de apagado peores causados por una onda sinusoidal de salida CA sin sincronizar).

  • Inversores por fase para arrancar: Este es el número mínimo de inversores que debe haber por fase al arrancar el sistema. Puesto que solo puede haber un Multi RS por fase, debe fijarse en 1.

  • Continuar sin una fase: Está deshabilitada por defecto. Si se habilita, permite que otros dos Multi RS sigan proporcionando energía a su fase correspondiente.

    Aviso

    No habilite esta opción si tiene cargas trifásicas como motores de inducción, que pueden estropearse si funcionan sin una fase.

    Aviso

    Si ha configurado el sistema para que siga funcionando sin una fase, y hay un problema con las comunicaciones VE.Can entre los Multi RS (como un cable dañado), los Multi RS seguirán funcionando, pero no sincronizarán sus ondas de salida.

  • Conmutación como grupo: Al deshabilitar esta opción, el sistema podrá seguir funcionando incluso si faltan una o dos fases de la entrada CA. El sistema seguirá produciendo la salida trifásica desde los terminales de salida de CA.

    Esto puede usarse también si se necesita una salida trifásica, pero solo hay una fase disponible de la red o el generador.


Sincronización de ajustes del sistema:

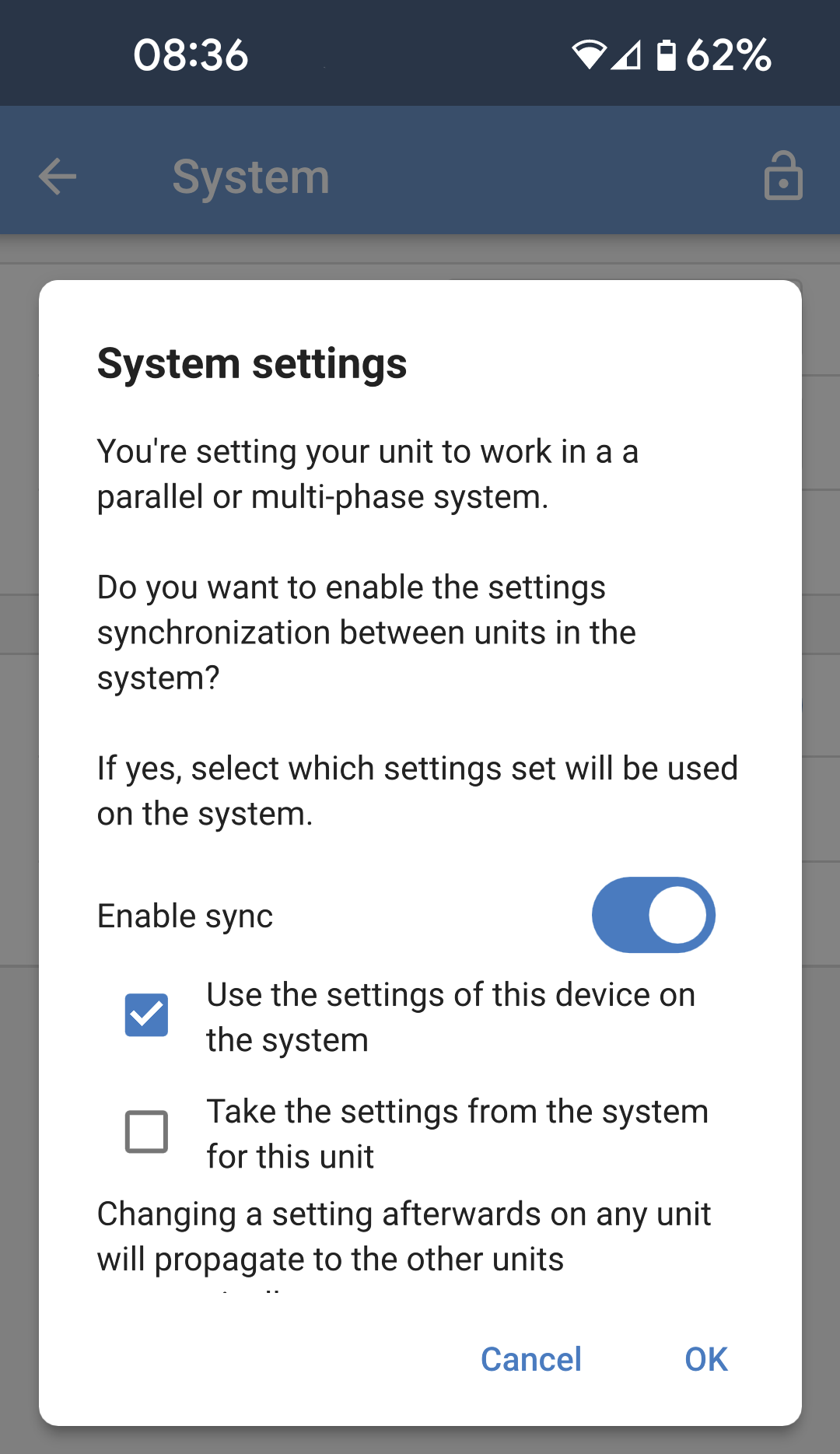

Cuando la sincronización de ajustes del sistema está habilitada o cuando la configuración del sistema pasa de “Autónomo” a “Trifásico”, aparece una ventana emergente que pregunta en qué dirección se quieren sincronizar los ajustes para este Multi RS.

Nota

Si la sincronización de ajustes está habilitada, un cambio en cualquier dispositivo se propagará automáticamente a los demás Multi RS del grupo.

  • Puede deshabilitar la sincronización si no desea usarla.

  • Si este es el primer Multi RS que se configura en este sistema, es probable que decida usar los mismos ajustes de este dispositivo en el resto del sistema.

  • Si este Multi RS es un nuevo miembro del grupo, o es un Multi RS nuevo que sustituye a uno defectuoso, puede tomar los ajustes del grupo para este Multi RS.

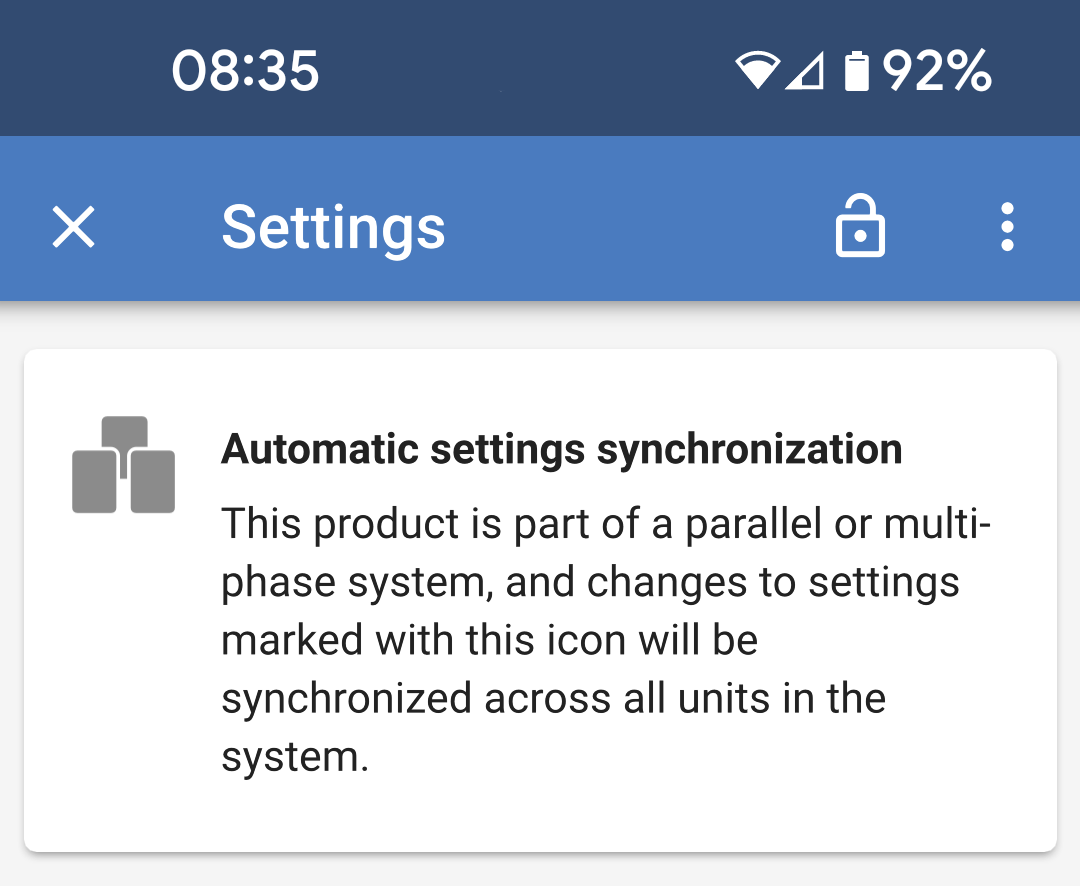

Una vez que se ha habilitado la sincronización de ajustes en el Multi RS, aparece un aviso en la parte superior de la página principal de ajustes.

Sirve de recordatorio de que la sincronización de ajustes automática está activa y de que cualquier ajuste que se haga que esté marcado con este icono se propagará a las otras unidades.

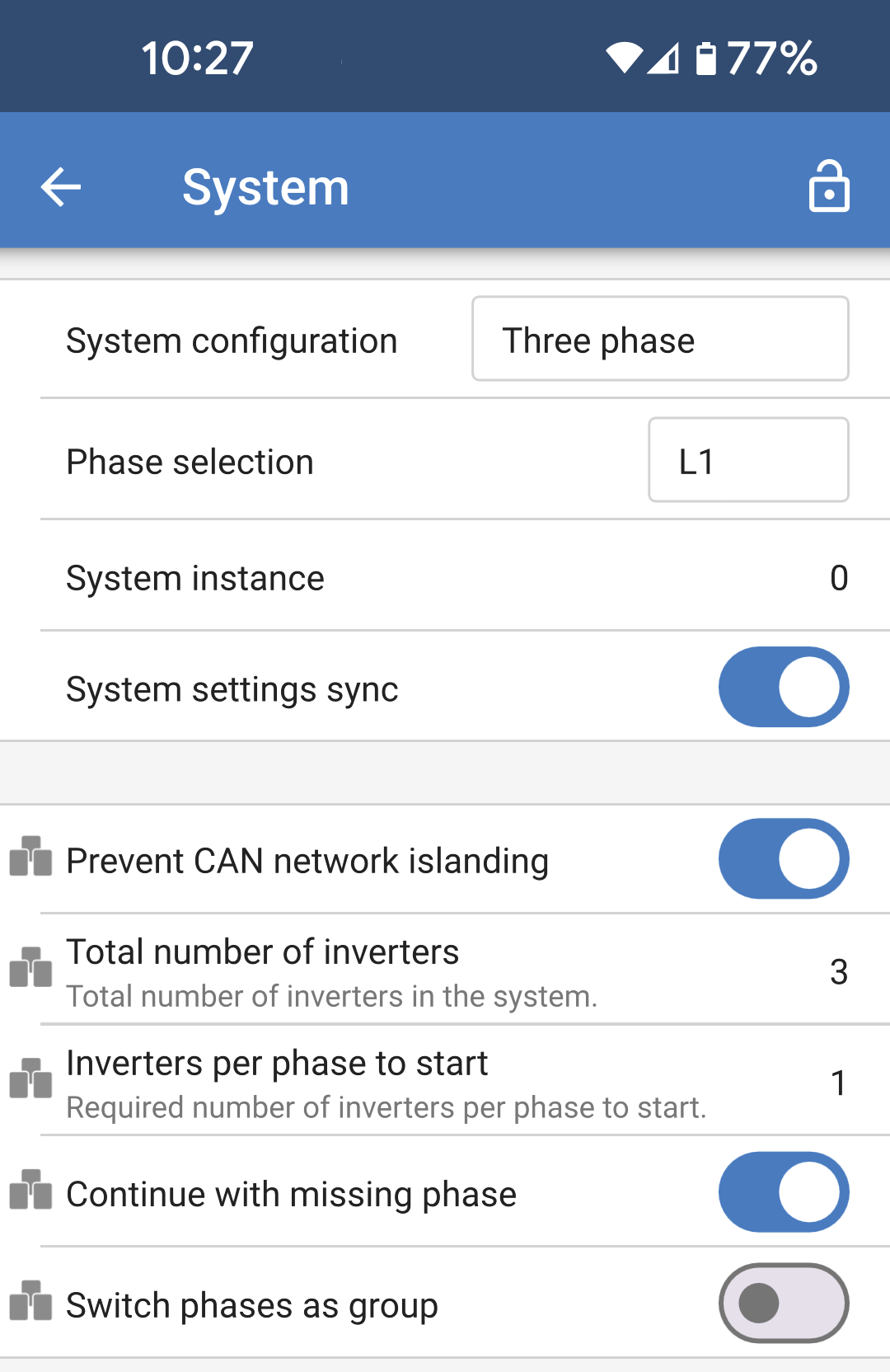

Estos son algunos ejemplos de ajustes sincronizados identificados con sus iconos correspondientes a la izquierda.
