Multi RS

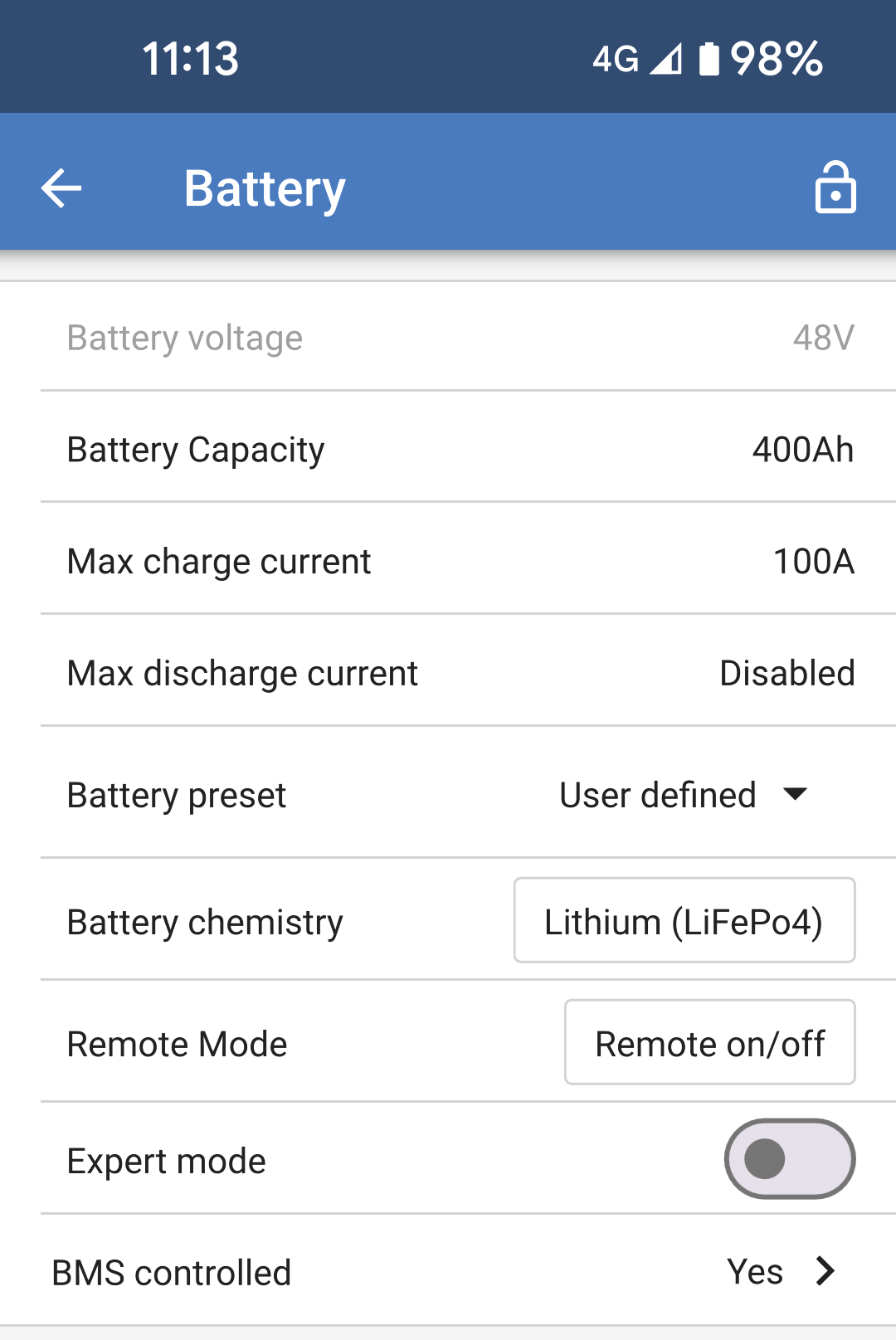

Tensión de la batería: Está opción siempre aparece en gris para el Multi RS porque es un producto de solo 48 V.

Capacidad de la batería: Introduzca la capacidad de la batería en Ah. Esto es importante para que el monitor interno de la batería calcule el estado de carga de la batería correctamente. También define los niveles de corriente de descarga de desconexión dinámica.

Máxima corriente de carga: Ajuste la máxima corriente de carga que el Multi RS proporciona a los terminales de su batería. Por defecto, está fijada en el valor máximo. Es posible que quiera reducirla si, por ejemplo, tiene conectada una batería más pequeña que no puede aceptar la máxima corriente de carga.

Máxima corriente de descarga: Ajuste la máxima corriente que el Multi RS puede extraer en los terminales de la batería. Cualquier energía adicional por encima de este límite se proporcionará desde la entrada de CA o desde FV, que está conectada directamente a la unidad. Este ajuste está deshabilitado por defecto.

Preconfiguración de la batería: Sirve para seleccionar el algoritmo de carga de la batería.

Composición de la batería: Elija una de las siguientes composiciones:

Modo remoto: Configure lo que se conecta a las entradas REMOTE_L y REMOTE_H en el conector del usuario.

Modo experto: Este control on/off permite editar los ajustes de experto en caso de que su equipo tenga necesidades especiales.

Controlado por BMS: Este elemento solo es visible en caso de que unidad se controle a distancia mediante un BMS. Se habilita automáticamente cuando el Multi RS detecta que está conectado a un sistema con un BMS. Pulse este campo para cambiar.

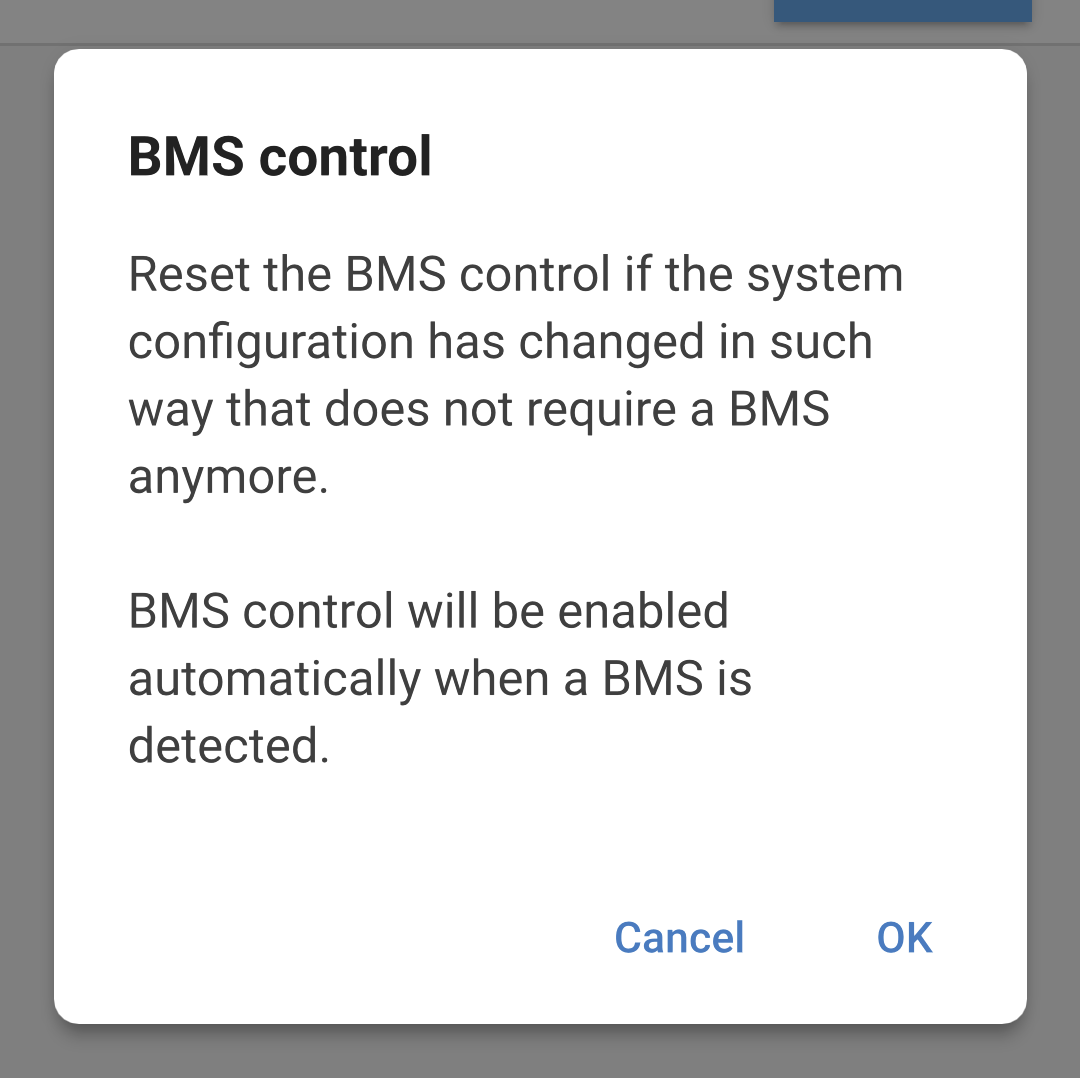

Aparecerá un cuadro de confirmación. Seleccione “OK” para reiniciar el control por BMS. El Multi RS ya no estará controlado por un BMS. El control por BMS se habilitará automáticamente la próxima vez que se conecte a un sistema que tenga un BMS.

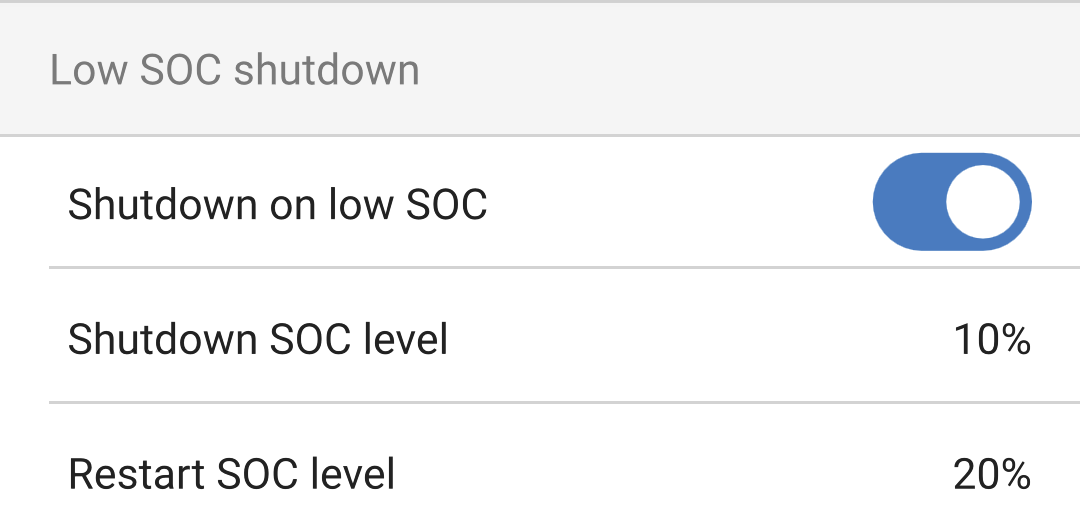

Se apaga si el estado de carga es bajo. Active este ajuste si quiere que el Multi RS deje de descargar la batería en función del estado de carga de la batería determinado por el monitor de baterías.

Nivel de estado de carga de apagado: Fije el nivel de la batería al que el Multi RS dejará de descargar la batería y el inversor se apagará.

Nivel de estado de carga de reinicio: Cuando la batería esté recargando otra vez, y el nivel de estado de carga suba por encima de este valor, el Multi RS volverá a arrancar.

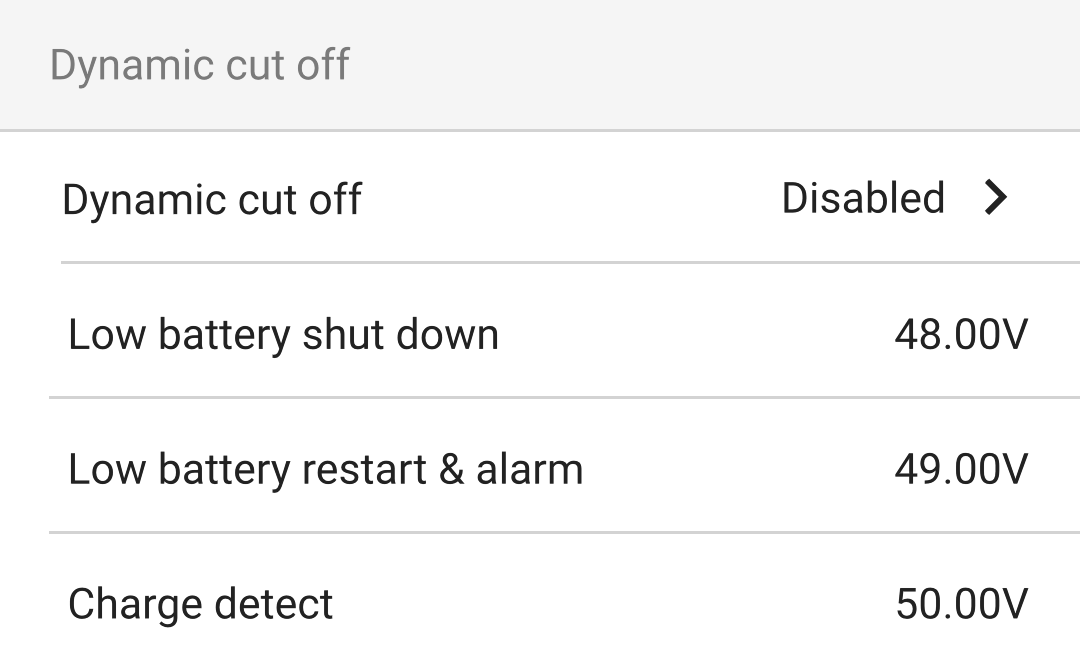

Desconexión dinámica: Si se deshabilita, las tensiones de apagado por batería baja estarán en los niveles fijos definidos a continuación.

Apagado por batería baja: Indicar una tensión fija a la que el Multi RS se apagará.

Reinicio y alarma por batería baja: El Multi RS arrancará tras un retardo de 30 segundos. Después de tres arranques el Multi RS dejará de intentar arrancar y permanecerá apagado hasta que se reinicie o se supere el nivel de tensión de detección de carga.

Este es también el nivel de tensión al que se disparará una alarma de batería baja.

Detección de carga: Si el Multi RS se ha apagado por batería baja, la tensión debe subir por encima de este nivel antes de que vuelva a arrancar.

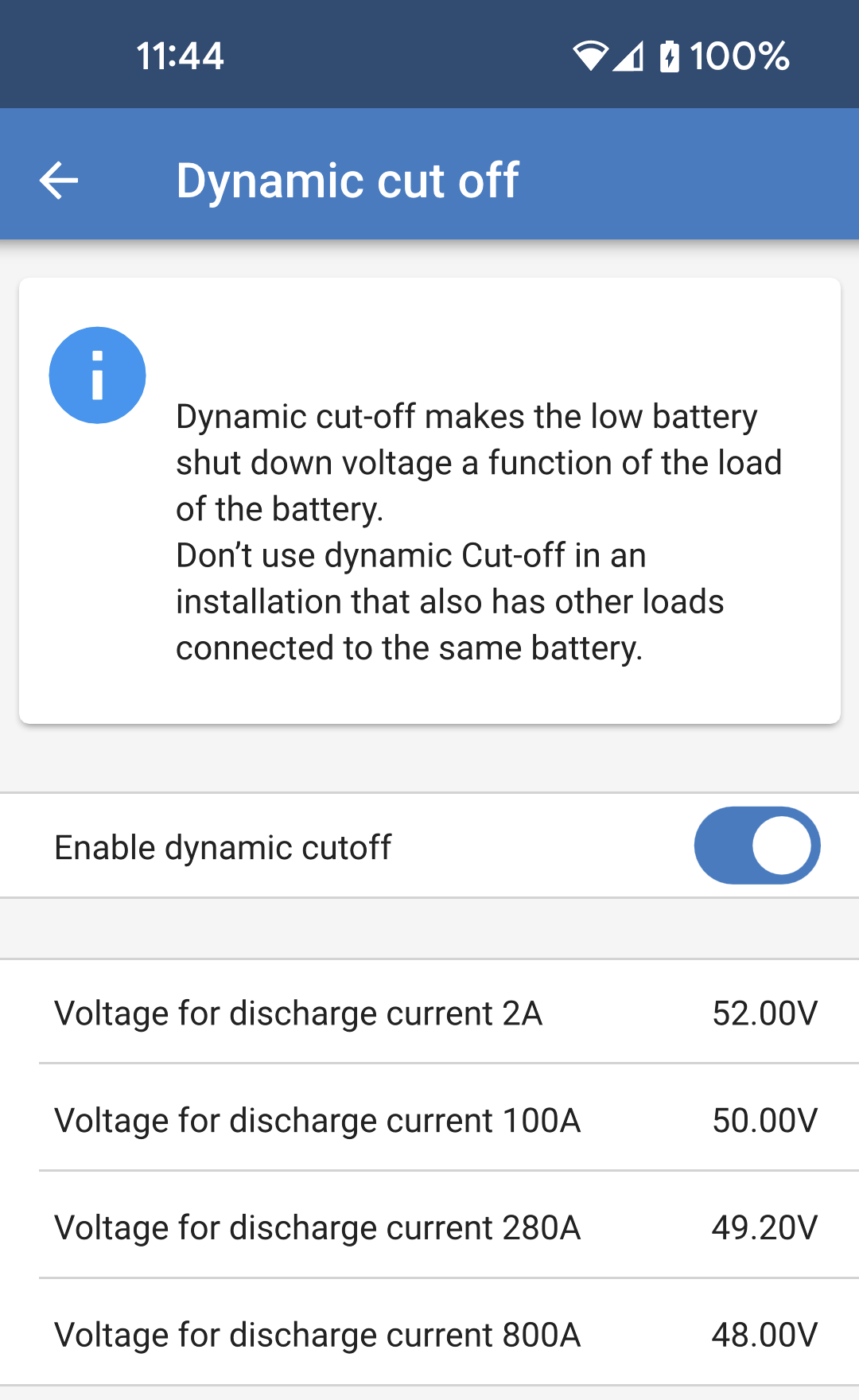

Habilitar desconexión dinámica: Si está habilitada esta opción, las tensiones de apagado por batería baja serán dinámicas y dependerán de la corriente de descarga de la batería presente.

Hay cuatro campos diferentes en los que se puede fijar la tensión de desconexión a niveles crecientes de corriente de descarga.

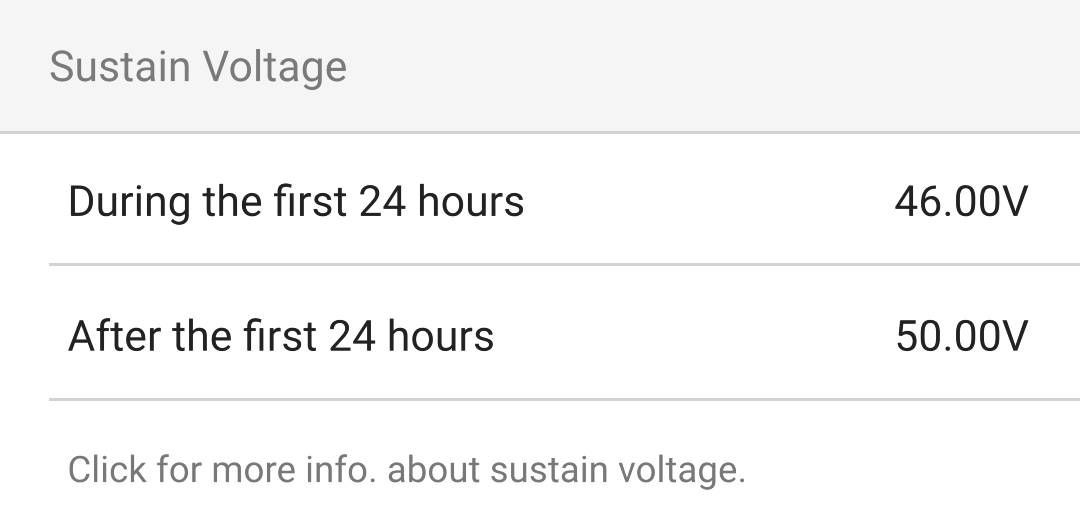

Durante las primeras 24 horas: Indique la tensión a la que se mantendrá la batería durante las primeras 24 horas, a menos que se reanude la carga.

Después de las primeras 24 horas: Si, después de 24 horas, la tensión de la batería no ha subido por encima del ajuste definido para las primeras 24 horas, la tensión de la batería se llevará hasta el nivel fijado aquí.

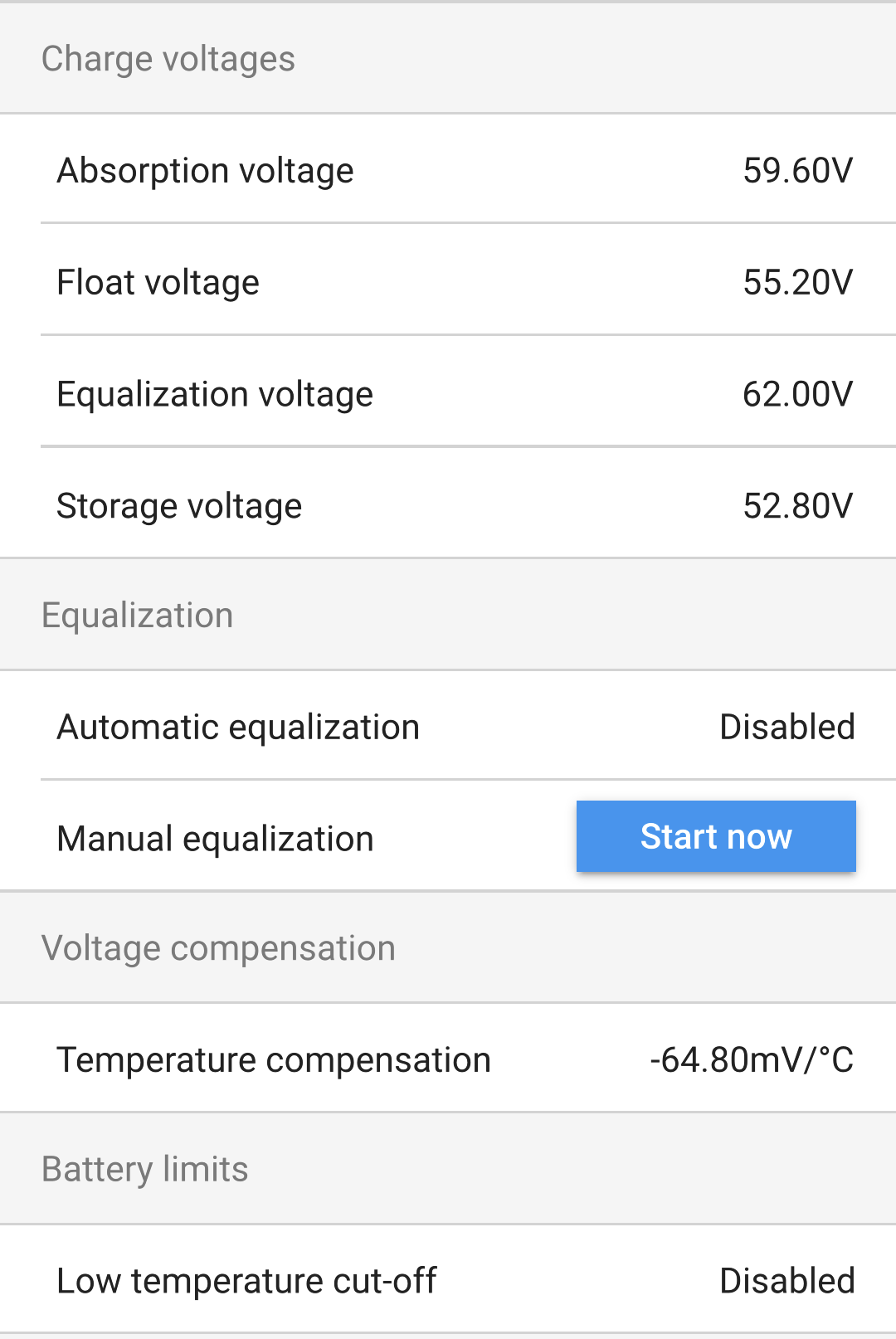

Tensión de absorción: Establece la tensión de absorción.

Tensión de flotación: Establece la tensión de flotación.

Tensión de ecualización: Establece la tensión de ecualización.

Tensión de almacenamiento: Establecer la tensión de almacenamiento. Es posible que el Multi RS tenga una alimentación CA continua, y algunos tipos de baterías pueden estropearse si se les aplica una tensión de flotación prolongada. Puede fijarse una tensión de almacenamiento inferior a la tensión de flotación para periodos de almacenamiento prolongados cuando la batería no se esté usando.

Ecualización automática: Configurar la frecuencia de la función de ecualización automática. Las opciones disponibles están entre 1 y 250 días.

La ecualización se usa normalmente para equilibrar las celdas de una batería de plomo y también para evitar la estratificación del electrolito en baterías inundadas. La necesidad de efectuar ecualizaciones (automáticas) depende del tipo de baterías y de su uso. Le puede pedir al proveedor de la batería que le oriente a este respecto.

Cuando se ha iniciado el ciclo de ecualización automática, el cargador aplica una tensión de ecualización a la batería mientras el nivel de corriente permanece por debajo del ajuste del porcentaje de corriente de ecualización de la corriente de carga inicial.

En el caso de todas las baterías VRLA y de algunas baterías inundadas, la ecualización automática termina cuando se alcanza el límite de tensión (maxV) o después de un periodo de tiempo igual al tiempo de absorción/8, lo que ocurra primero.

Para todas las baterías de placa tubular y también para los tipos de baterías definidos por el usuario, la ecualización automática terminará tras un periodo de tiempo igual al tiempo de absorción/2.

La ecualización no está disponible para las baterías de litio.

Si no se completa el ciclo de ecualización automática en un día, no se retomará al día siguiente. La siguiente sesión de ecualización se efectuará de conformidad con el intervalo fijado en la opción “Ecualización automática”.

Ecualización manual: Pulse sobre “Empezar ahora” para iniciar la ecualización inmediatamente. La duración está limitada a una hora. Solo debe iniciarse durante las fases de absorción o flotación y cuando haya suficiente luz solar.

Compensación de temperatura: Muchos tipos de baterías requieren una tensión de carga inferior si las condiciones de funcionamiento son cálidas y una tensión de carga superior sin son frías.

El coeficiente configurado se expresa en mV por grado centígrado para toda la bancada de baterías, no para cada celda. La temperatura base para la compensación es de 25 °C (77 °F) como se muestra en el siguiente gráfico.

Con un sensor de temperatura instalado en el bloque de conexión I/O del usuario, se usará la temperatura real de la batería para la compensación a lo largo del día.

Desconexión por baja temperatura Este ajuste puede usarse para deshabilitar el proceso de carga a temperaturas bajas, conforme a las necesidades de las baterías de litio.

Para las baterías de fosfato de hierro y litio, este ajuste está predeterminado en 5 grados centígrados. En los demás tipos de baterías está deshabilitado. Cuando se crea una batería definida por el usuario, el nivel de temperatura de desconexión puede ajustarse de forma manual.

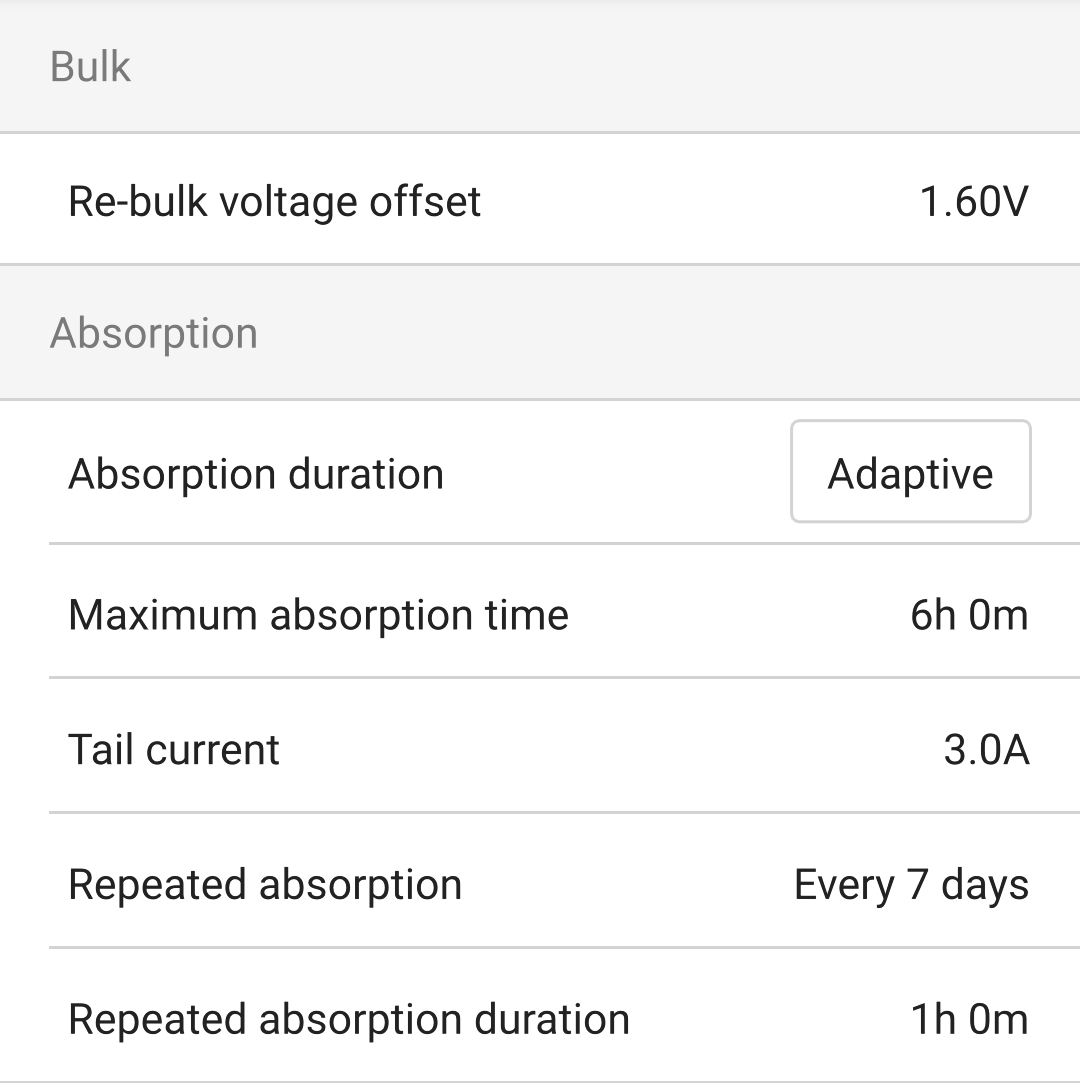

Compensación de la tensión de re-carga inicial: Establece la compensación de tensión que se usará en el ajuste de tensión de flotación y que determinará el umbral al que el ciclo de carga se reinicia.

Por ejemplo, con una compensación de tensión de re-carga inicial de 0,4 V y un ajuste de tensión de flotación de 54,0 V, el umbral de tensión que se usará para reiniciar el ciclo de carga será de 53,6 V. Es decir, si la tensión de la batería cae por debajo de 53,6 V durante un minuto, se reiniciará el ciclo de carga.

Duración de la absorción: Seleccione “Fija” o “Adaptativa”. Cuando pulse sobre el cuadro de la derecha aparecerá una explicación detallada de cada opción.

Tiempo máximo de absorción: Establece el límite del tiempo de absorción. Solo está disponible cuando se usa un perfil de carga personalizado.

Corriente de cola: Establece el umbral de corriente que se usará para terminar la fase de absorción antes de que finalice el tiempo máximo de absorción. Cuando la corriente de la batería desciende por debajo de la corriente de cola durante un minuto, termina la fase de absorción. Este ajuste se puede deshabilitar fijándolo en cero.

Absorción repetida: Elija la frecuencia con la que ha de repetirse la fase de absorción automática.

Si se fija el intervalo de tiempo en 0 se deshabilitará la absorción repetida.

Duración de la absorción repetida: Ajuste el periodo de tiempo que durará la fase de absorción repetida.

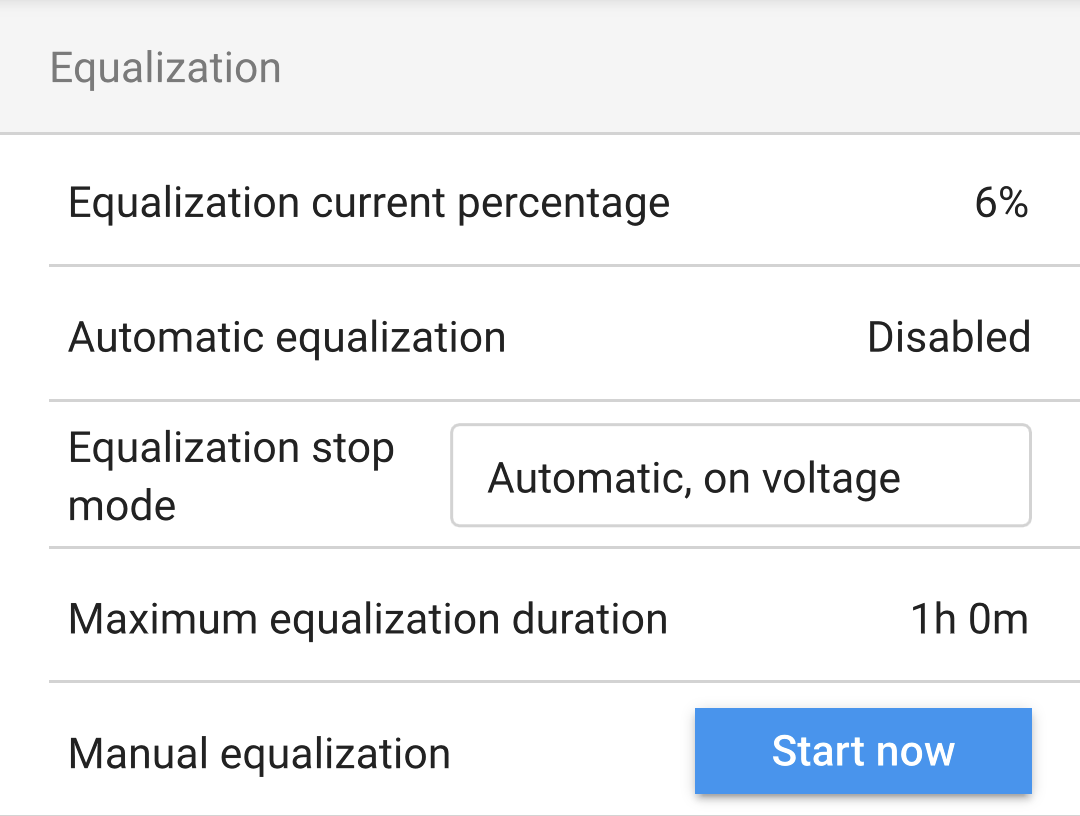

Porcentaje de corriente de ecualización: Establece el porcentaje del ajuste de máxima corriente de carga que se usará cuando se realice la ecualización.

Ecualización automática: Si está habilitada, el Multi RS realizará una fase de ecualización automáticamente en el intervalo de tiempo elegido.

Modo de parada de la ecualización: Se puede configurar la ecualización para que termine automáticamente cuando se alcance un nivel de tensión determinado o cuando haya transcurrido un periodo de tiempo fijo.

Duración máxima de la ecualización: Lo máximo que durará una fase de ecualización en todo caso.

Ecualización manual: Realizar una fase de ecualización manual inmediatamente. Una fase de ecualización activada manualmente durará un máximo de una hora.

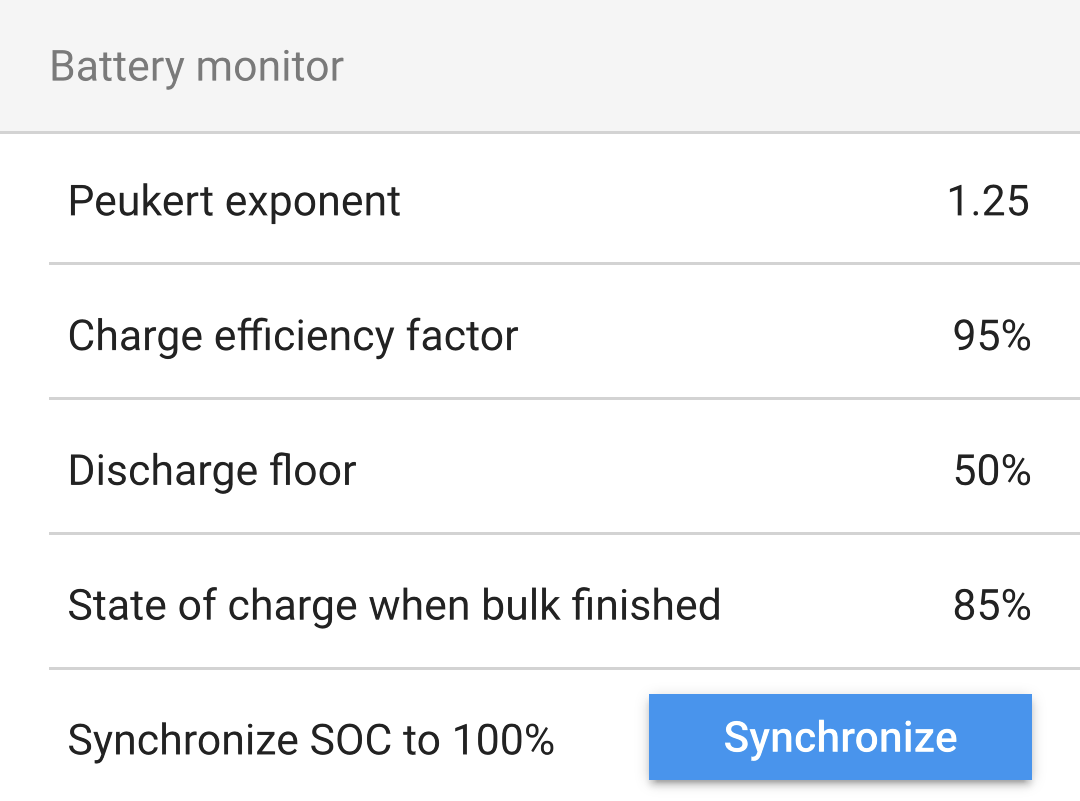

Exponente de Peukert: Fijar el valor del exponente de Peukert para que se ajuste al tipo de batería que se esté usando. Consulte el valor correcto en las especificaciones de la batería. Si no puede encontrar el exponente de Peukert, los valores de uso habituales son 1,25 para baterías de plomo-ácido y 1,05 para baterías de litio. Un valor de 1,00 deshabilita el cálculo del exponente de Peukert.

Factor de eficiencia de la carga: Debido a las pérdidas del proceso de carga, una batería necesitará más Ah para cargarse por completo que la cantidad descargada. Por defecto, este ajuste es del 95 %. Aumente este valor para baterías con una mayor eficiencia de carga. Por ejemplo, las baterías de litio pueden llegar al 99 %.

Límite de descarga: Este es el nivel más bajo hasta el que debe descargarse la batería. Por ejemplo, las baterías de plomo-ácido no deben descargarse por debajo del 50 %.

Estado de la carga al finalizar la carga inicial: Define el estado de carga de la batería en cuanto la fase de carga inicial se ha completado y se alcanza la tensión de absorción.

Sincronización del estado de carga al 100 %: Forzar el monitor de baterías para que ponga 100 %. Úselo solo cuando esté seguro de que el estado de carga de la batería es realmente del 100 % y quiera que el monitor de baterías lo muestre.
