ESS – Energiespeichersystem

Wichtig

Diese Informationen beziehen sich speziell auf das Modell „Dual Tracker“ (PMR482602020).

Die Netzeinspeisung mit einem Energiespeichersystem wird vom älteren Modell „Single Tracker“ (PMR482602000) nicht unterstützt.

Ein Energiespeichersystem (ESS) ist eine spezielle Art von Stromversorgungssystem, das den Multi RS in Verbindung mit einem Netzanschluss nutzt. Es wird eingesetzt, um die Nutzung von Solarenergie, der Batteriespeicherung und dem Import oder Export von Strom aus dem Netz zu optimieren.

Ein ESS kann so konfiguriert werden, dass der Eigenverbrauch optimiert oder die Batterien aufgeladen werden.

Wenn mehr PV-Strom erzeugt wird, als zum Betrieb der Lasten erforderlich ist, wird der überschüssige PV-Strom in der Batterie gespeichert. Die gespeicherte Energie wird dann verwendet, um die Lasten zu versorgen, wenn ein Mangel an PV-Strom besteht. Wenn die Batterie vollständig geladen ist, kann der überschüssige PV-Strom in das Netz eingespeist werden.

Sie können festlegen, wie viel Batteriekapazität Sie als Reserve behalten möchten. Wenn Ihr Netzanschluss zuverlässig ist, können Sie einen größeren Teil der Batterie nutzen und weniger in Reserve halten. Umgekehrt, wenn Ihr Netzanschluss unzuverlässig ist und es häufig zu Ausfällen kommt, sollten Sie möglicherweise mehr Batterieenergie in Reserve halten.

Die Option „Batterien geladen halten“ sorgt dafür, dass die Batterien nach Möglichkeit immer vollständig geladen sind. Die Batterien entladen sich nur bei einem Ausfall des Netzes, wenn die Solarenergie nicht ausreicht. Sobald die Netzstromversorgung wiederhergestellt ist oder ausreichend Solarenergie verfügbar ist, werden die Batterien automatisch wieder aufgeladen.

Anmerkung

Bitte wenden Sie die ESS-Einstellungen nicht in Systemen mit einem Generator an. Bitte beachten Sie den Abschnitt Programmierung des Generators, wenn ein Generator an den Wechselstromeingang angeschlossen ist.Programmierung des Generators

Das Multi RS kann als Energiespeichersystem konfiguriert werden. In dieser Konfiguration arbeitet das Gerät im netzparallelen Modus, sodass Energie über die Klemmen des Wechselstromeingangs in das Netz zurückgespeist werden kann.

Anmerkung

Für das Multi RS werden alle ESS-Einstellungen in VictronConnect konfiguriert. Im ESS-Menü eines GX-Geräts gibt es nur begrenzte Konfigurationsoptionen.

Um in das Stromnetz einzuspeisen, müssen Sie den entsprechenden Netzcode für Ihr Land in VictronConnect auswählen. In den meisten Fällen ist vor der Konfiguration eines Energiespeichersystems für die Einspeisung eine Genehmigung des Netzbetreibers erforderlich.

Wenn Sie keine Genehmigung Ihres Netzbetreibers haben oder die Installation die Voraussetzungen für die Netzeinspeisung nicht erfüllt, setzen Sie den Netzcode auf „Keine“. In diesem Fall wird die Energie nicht in das Netz zurückgespeist.

Wichtig

Die Zertifizierung der Netzeinspeisung variiert je nach Land für das Multi RS und ist nicht in allen Ländern aktuell zertifiziert.

Bitte gehen Sie nicht davon aus, dass das Multi RS in Ihrem Land für den Netzexport zertifiziert oder zugelassen ist, nur weil der Netzcode in der Auswahlliste aufgeführt ist.

Bitte überprüfen Sie stets die aktuellen Zertifikate für dieses Produkt. Diese sind im Abschnitt Downloads & Support auf der Website verfügbar.

Verwenden Sie VictronConnect, um das Multi RS für ESS wie folgt zu konfigurieren:

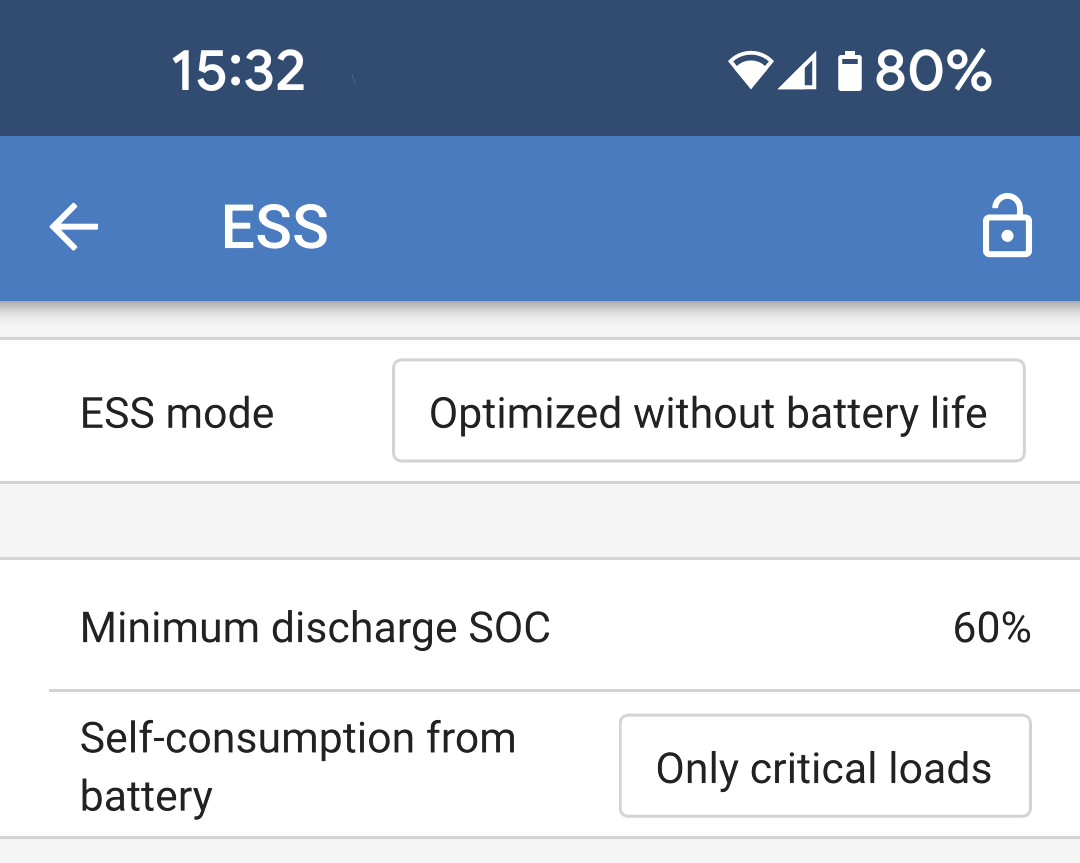

Wählen Sie auf der Seite mit den Haupteinstellungen die ESS-Einstellungsseite aus.

ESS-Modus: Wenn Sie auf das Feld tippen, wird eine Auswahl der ESS-Modi angezeigt. Für ein Energiespeichersystem ist einer der optimierten Modi in der Regel die beste Wahl. In diesem Beispiel ist „Optimiert ohne Berücksichtigung der Batterielebensdauer“ möglicherweise am besten für Lithium-Batterien geeignet.
Für weitere Informationen zu den anderen verfügbaren ESS-Modi besuchen Sie den Abschnitt VictronConnect.ESS
Mindestentladungs-SoC: Diese Einstellung bestimmt den niedrigsten Punkt, an dem die Batterie entladen wird, wenn das Netz verfügbar ist. Wenn das Netz offline geht, kann sich die Batterie weiter unter diesen Wert entladen, um den Wechselstromausgang mit Strom zu versorgen.
Eigenverbrauch aus der Batterie: Sie haben die Wahl, ob die Energie aus der Batterie nur die kritischen Verbraucher an den Wechselstromausgängen versorgt oder auch Verbraucher, die sich zwischen einem Netzzähler und den Wechselstromeingängen befinden.
Anmerkung
Diese Option ist nur sichtbar, wenn „Unterstützung für Energiezähler“ aktiviert ist. See Anschluss eines externen Energiezählers.
Ohne einen Netzzähler kann ESS die kritischen Lasten nur mit Batteriestrom versorgen.

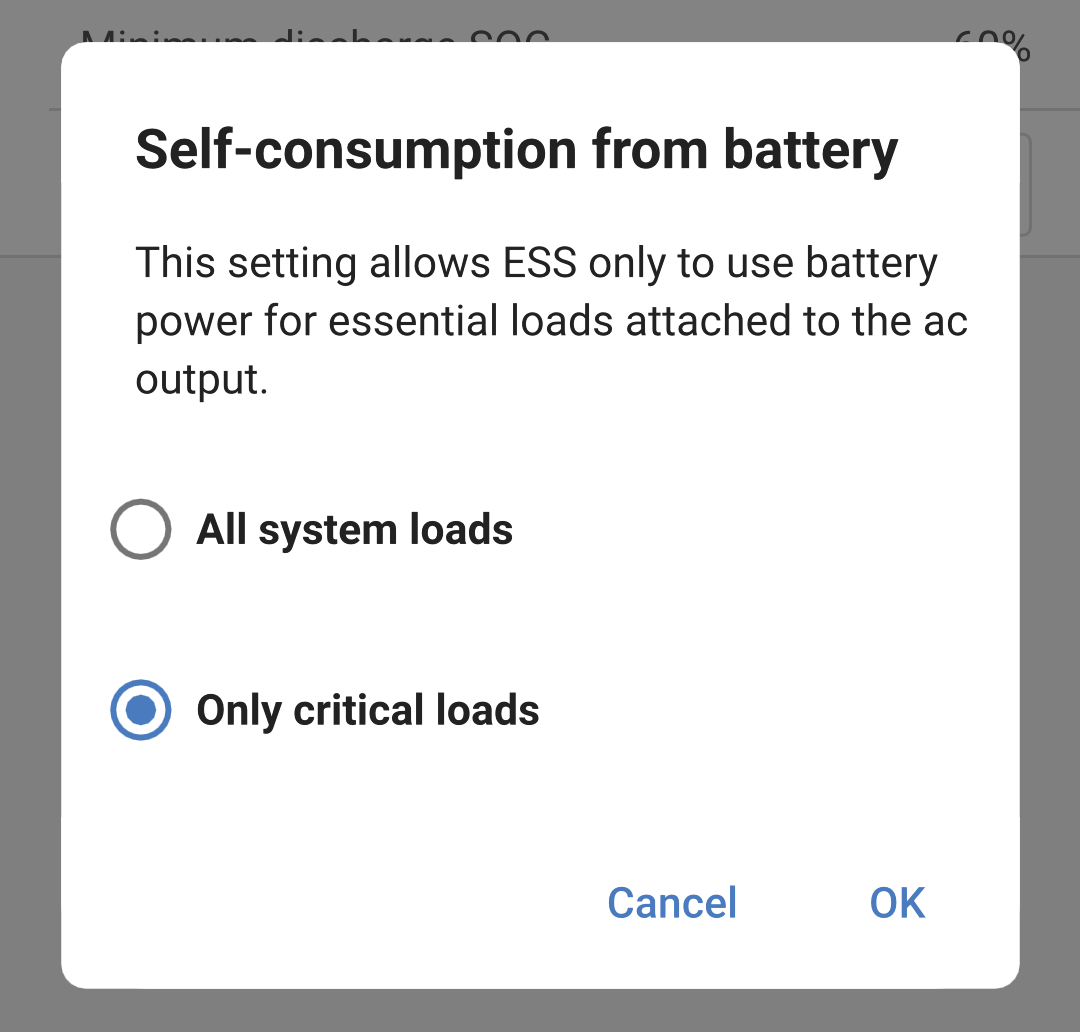

Optionen für den Eigenverbrauch aus der Batterie:

Alle Systemlasten: ESS wird Batteriestrom verwenden, um Lasten zu versorgen, die zwischen einem Netzzähler und den Wechselstromeingängen angeschlossen sind, sowie kritische Lasten, die an die Wechselstromausgänge angeschlossen sind.
Nur kritische Lasten: Das ESS versorgt ausschließlich die an die Wechselstromausgänge angeschlossenen kritischen Lasten mit Batteriestrom.
Lasten, die zwischen einem Netzzähler und den Wechselstromeingängen angeschlossen sind, werden vom Netz und nicht von der Batterie versorgt.

Anmerkung

Die Einstellungen für den Netzcode erfordern ein Kennwort zum Schutz vor unbefugten Zugriffen.

Nachdem Sie zum ersten Mal einen Netzcode festgelegt haben, kann dieser ohne ein Kennwort nicht deaktiviert oder geändert werden. Wenn Sie Hilfe bei der Änderung Ihres Netzcodes benötigen, wenden Sie sich bitte an Ihren Installateur.

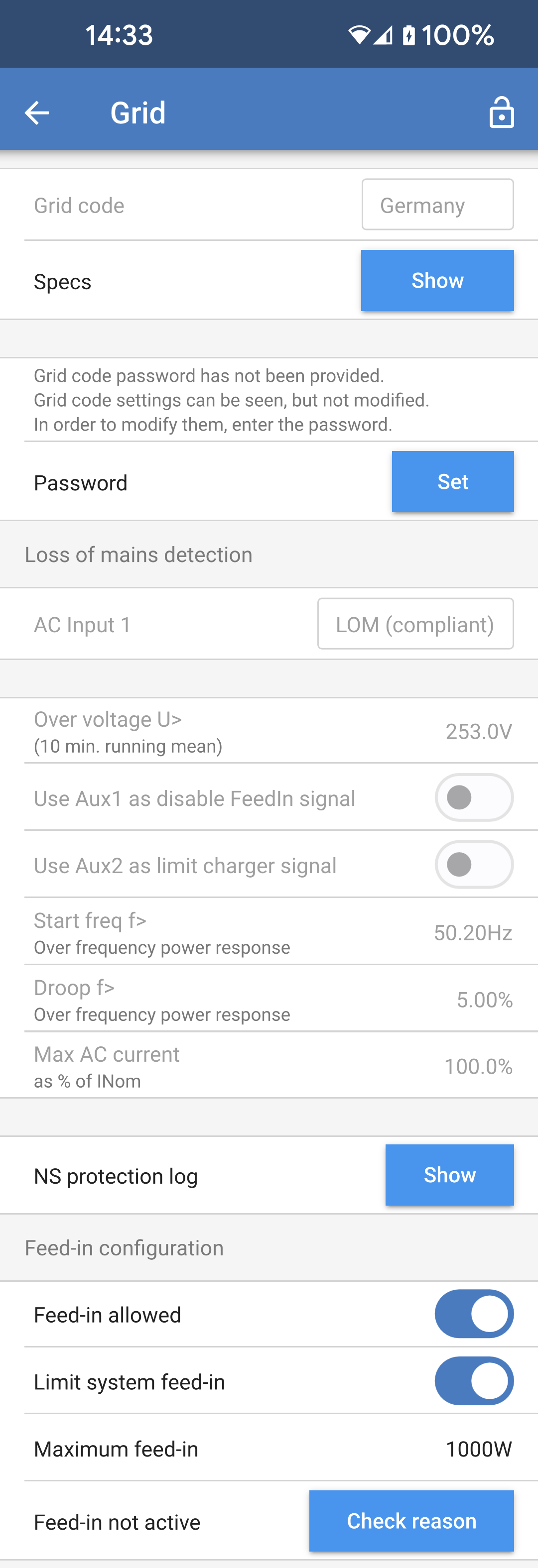

Navigieren Sie zur Netzeinstellungsseite, wählen Sie einen geeigneten Netzcode für Ihr Gebiet aus und markieren Sie ihn. Je nach Ihrer Auswahl können zusätzliche Optionen verfügbar werden, die je nach Region variieren können. In diesem Beispiel verwenden wir Deutschland als ausgewählten Netzcode.

Bestimmte Einstellungen werden ausgegraut angezeigt und können nicht geändert werden, ohne das Kennwort für den Netzcode festzulegen. Ändern Sie diese Einstellungen nur, wenn Sie von Ihrem Netzbetreiber dazu aufgefordert werden.

Netzcode: Wählen Sie das Land oder die Region aus, in dem/der sich die Installation befindet.
Wichtig
Bitte überprüfen Sie stets, ob das Multi RS für die Verwendung in Ihrem Land zertifiziert ist. Die Auswahlliste impliziert keine Zertifizierung. Bitte überprüfen Sie hier die Zertifikate.
Technische Daten Durch Tippen auf „Anzeigen“ werden die Details und Voraussetzungen für den ausgewählten Netzcode angezeigt.
Passwort: Installateure können durch Eingabe des Kennworts zusätzliche Änderungen vornehmen und die Netzcode-Region ändern. Es ist jedoch wichtig, dass Sie die Einstellungen nur gemäß den Anweisungen Ihres Netzbetreibers ändern.

Erkennung von Netzausfällen: Die meisten dieser Einstellungen sind normalerweise ausgegraut und dienen nur zu Informationszwecken. Die Werte werden durch den ausgewählten Netzcode definiert.

Verwenden Sie Aux1 als deaktiviertes „FeedIn“-Signal: Ein Netzbetreiber kann eine Vorrichtung zur Deaktivierung der Einspeisung erfordern. Um diese Voraussetzung zu erfüllen, können Installateure einen Kontakt mit Aux1 des Multi RS verbinden, um die Einspeisung bei Bedarf zu deaktivieren.
Verwenden Sie Aux 2 als Grenzwert für das Ladesignal: Bei Verwendung des deutschen Netzcodes kann es erforderlich sein, dass der Netzbetreiber die Ladeleistung auf 4,2 kW begrenzt, die gleichmäßig auf die Anzahl der Geräte verteilt wird. Um diese Voraussetzung zu erfüllen, können Sie einen Kontakt an Aux2 verkabeln.

NS-Schutzprotokoll: Das Schutzprotokoll des Netzwerksystems zeichnet die fünf letzten Schutzereignisse auf. Tippen Sie auf „Anzeigen“, um alle protokollierten Ereignisse anzuzeigen.

Einspeisekonfiguration.

Einspeisung erlaubt: Diese Funktion ist so konzipiert, dass sie den Energiefluss in das Netz je nach den spezifischen Voraussetzungen Ihres Standorts ermöglicht oder unterbindet. Standardmäßig ist sie eingeschaltet (Energie kann eingespeist werden), aber wenn die Einspeisung nicht erlaubt ist, sollte sie ausgeschaltet werden.
Grenzwert für die Einspeisung: Wenn Sie einen Grenzwert für die Menge an Energie festlegen müssen, die in das Netz eingespeist werden kann, verwenden Sie diese Funktion, um die maximal zulässige Einspeiseleistung festzulegen.
Maximale Einspeisung: Legen Sie einen maximalen Grenzwert für die Energiemenge fest, die über den Multi RS in das Netz zurückgespeist werden kann.
Einspeisung nicht aktiv: Verwenden Sie diese Funktion zu Diagnosezwecken, wenn Sie feststellen, dass keine Energie in das Netz zurückgespeist wird. Wenn Sie auf die Schaltfläche „Grund prüfen“ klicken, wird eine Liste mit möglichen Gründen für das Problem angezeigt.

Falls der Netzcode eine externe Steuerung der Ladeleistung oder die Deaktivierung der Netzeinspeisung erfordert, können die Kontakte an die Aux_IN-Klemmen des Benutzer-E/A-Steckverbinders angeschlossen werden.

Bei Dreiphasensystemen ist eine Kontaktverkabelung nur zum E/A-Steckverbinder des Geräts erforderlich. Der Kontaktstatus wird dann an alle anderen Geräte im System weitergegeben und von diesen repliziert.

Anmerkung

Nicht alle Netzcodes unterstützen die Verwendung von Zusatzeingängen.

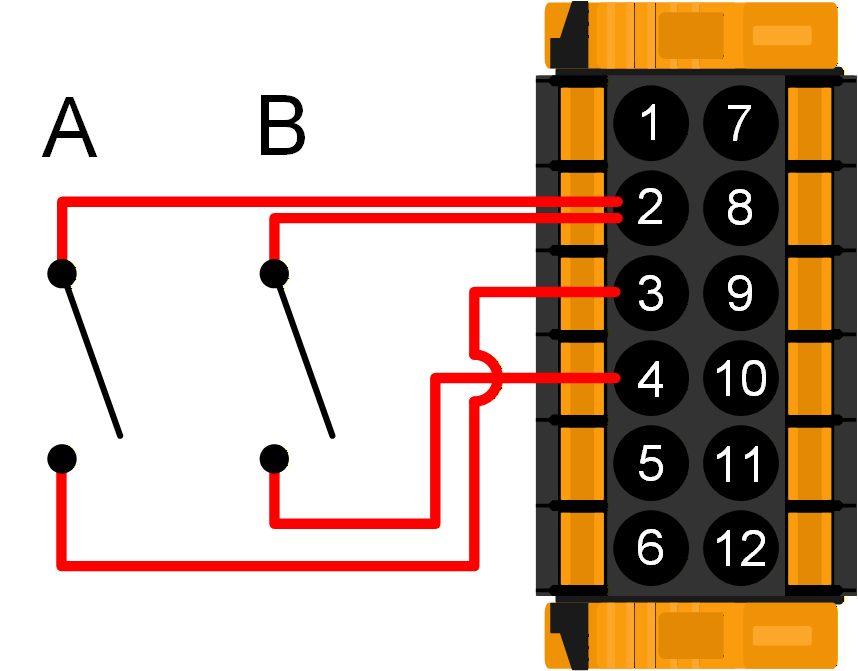

Beispielsweise werden gemäß dem deutschen Netzcode die Aux_IN-Klemmen wie folgt verwendet:

Kontakt A ist an Aux_IN1+ angeschlossen. Wenn der externe Kontakt geschlossen ist, wird die Netzeinspeisung deaktiviert.
Kontakt B ist an Aux_IN2+ angeschlossen. Wenn der externe Kontakt geschlossen ist, wird die Ladeleistung aus dem Netz auf 4,2 kW begrenzt.
