Anforderungen an Batterie und Batteriekabel

Um die volle Leistung des Multi RS nutzen zu können, sollten Batterien mit ausreichender Batteriekapazität und Batteriekabel mit ausreichendem Querschnitt verwendet werden. Die Verwendung von zu schwachen Batterien oder zu dünnen Batteriekabeln führt zu:

  • Reduzierung der Systemeffizienz,

  • Unerwünschte Systemalarme oder -abschaltungen

  • Dauerhafte Schäden am System

Siehe Tabelle für MINDESTBatterie- und Kabelanforderungen.

Batteriekapazität

Bleisäure

200 Ah

Lithium

100 Ah

Empfohlene DC-Sicherung

35-mm2-Kabel

125 A

70-mm2-Kabel

200 A

Mindestquerschnitt (mm2) pro + und - Anschlussklemme

0 – 2 m

35 mm2

2 – 5 m

70 mm2

Warnung

Konsultieren Sie die Empfehlungen der Batteriehersteller, um sicherzustellen, dass die Batterien den gesamten Ladestrom des Systems aufnehmen können. Die Entscheidung über die Batteriegröße sollte in Absprache mit Ihrem Systemdesigner getroffen werden.


Verwenden Sie stets einen Drehmomentschlüssel mit isoliertem Steckschlüssel, um einen Kurzschluss der Batterie und/oder der Batteriekabel zu vermeiden.

Maximales Drehmoment: 14 Nm

Vermeiden Sie Kabelkurzschlüsse!


Installieren Sie einen DC-Hauptschalter und eine DC-Hauptsicherung in der Anlage und setzen Sie die DC-Hauptsicherung für den Multi RS erst ein, nachdem alle erforderlichen DC-Anschlüsse hergestellt wurden.

Um an die Batterieanschlüsse zu gelangen, lösen Sie die beiden Schrauben an der Unterseite des Gehäuses und entfernen Sie die Abdeckung, um das Verkabelungsfach freizulegen.

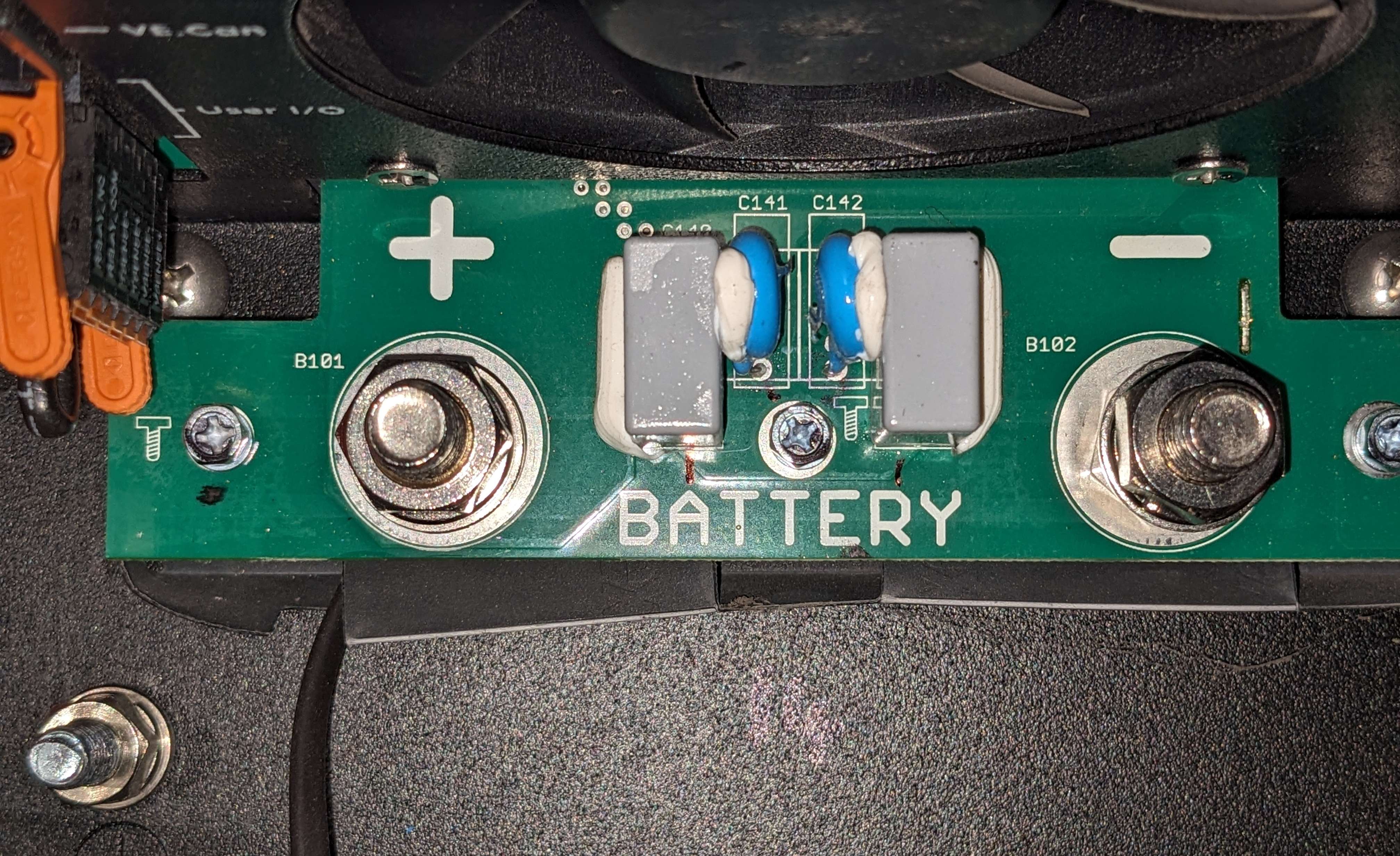

  • Die Batterieanschlüsse für das Multi RS befinden sich auf der linken Seite des Fachs für die Verkabelung.

  • Entfernen Sie die Mutter, die Federunterlegscheibe und die flache Unterlegscheibe, bevor Sie die Kabelschuhklemme anbringen.

Warnung

Die untere Mutter ist an die Leiterplatte gelötet. Versuchen Sie nicht, sie zu lösen.

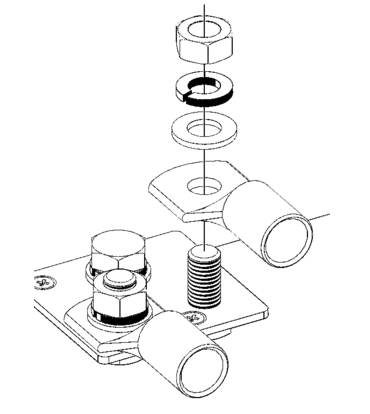

  • Es ist wichtig, zuerst die Kabelschuhklemme auf den Bolzen zu setzen, gefolgt von der flachen Unterlegscheibe, der Federunterlegscheibe und der Mutter, in dieser Reihenfolge.

  • Stellen Sie sicher, dass jede Mutter mit einem maximalen Drehmoment von 14 Nm angezogen wird.
