Multi RS

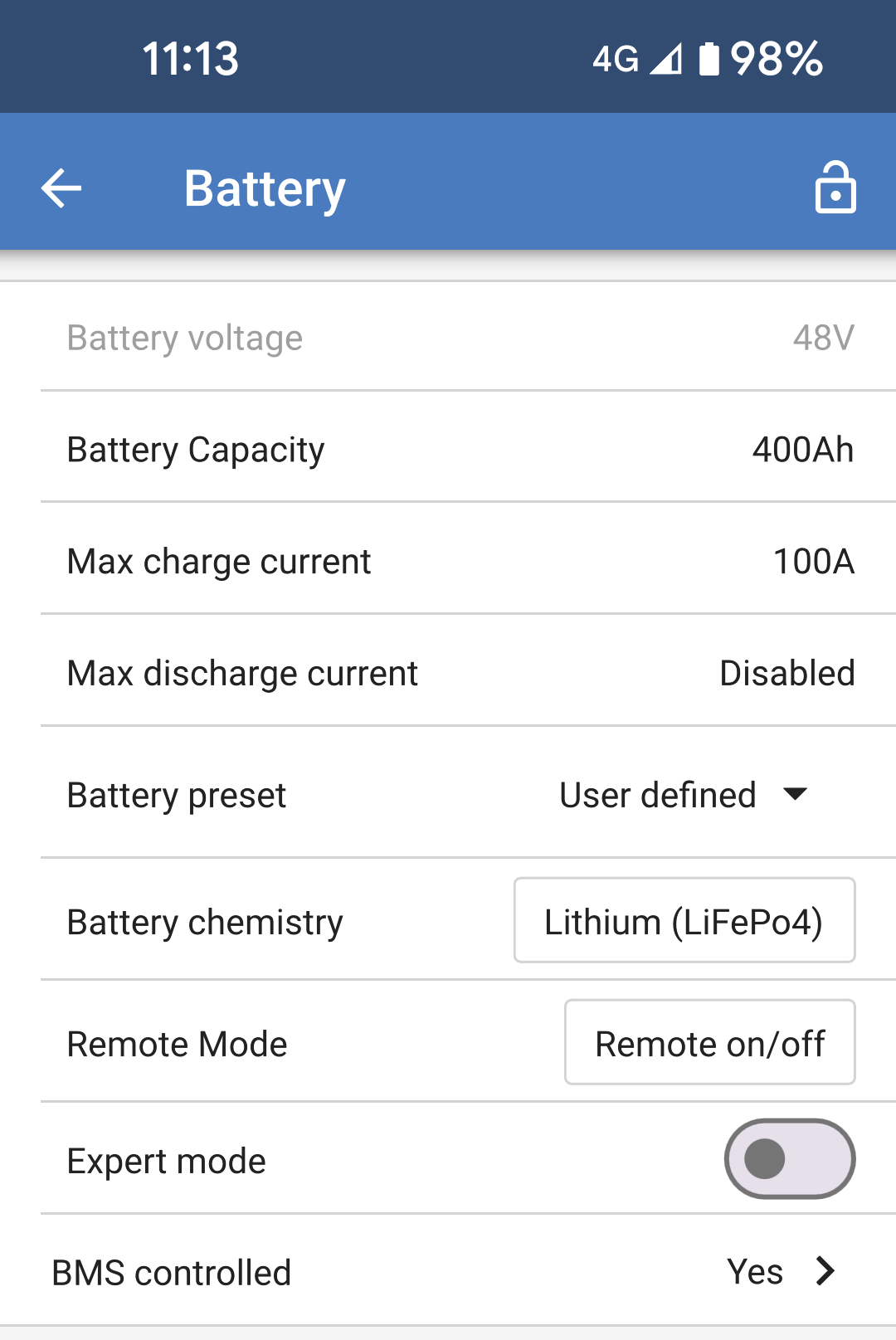

Batteriespannung: Diese Option ist bei der Multi RS immer ausgegraut, da es sich nur um ein 48-V-Produkt handelt.

Batteriekapazität: Geben Sie die Kapazität der Batterie in Ah ein. Dies ist wichtig, damit der interne Batteriemonitor den Ladezustand der Batterie korrekt berechnen kann. Es definiert auch die Grenzwerte für die dynamische Abschaltung des Entladestroms.

Maximaler Ladestrom: Stellen Sie den maximalen Strom ein, den die Multi RS an ihre Batterieanschlüsse liefern soll. Standardmäßig ist dieser Wert auf den Höchstwert eingestellt. Vielleicht möchten Sie diesen Wert verringern, wenn Sie z. B. eine kleinere Batterie angeschlossen haben, die den maximalen Ladestrom nicht aufnehmen kann.

Maximaler Entladestrom: Stellen Sie den maximalen Strom ein, den das Multi RS an seinen Batterieanschlüssen aufnehmen darf. Jede zusätzliche Leistung, die diesen Grenzwert überschreitet, wird über den Wechselstromeingang oder die PV-Anlage bereitgestellt, die direkt an das Gerät angeschlossen ist. Diese Einstellung ist standardmäßig deaktiviert.

Batterievoreinstellung: Hier können Sie den Batterieladealgorithmus auswählen.

Batteriechemie: Wählen Sie eine der folgenden Batteriechemien:

Ferngesteuerter Modus: Konfigurieren Sie, was an den Eingängen REMOTE_L und REMOTE_H des benutzerdefinierten Steckverbinders angeschlossen wird.

Expertenmodus: Mit diesem Ein-/Ausschalter können Sie die Experteneinstellungen bearbeiten, wenn Ihr Gerät besondere Voraussetzungen erfüllt

Vom BMS gesteuert: Dieser Punkt wird nur angezeigt, wenn das Gerät über ein BMS ferngesteuert wird. Diese Funktion wird automatisch aktiviert, wenn die Multi RS erkennt, dass sie an ein System mit einem BMS angeschlossen ist. Klicken Sie auf dieses Feld, um es zu ändern.

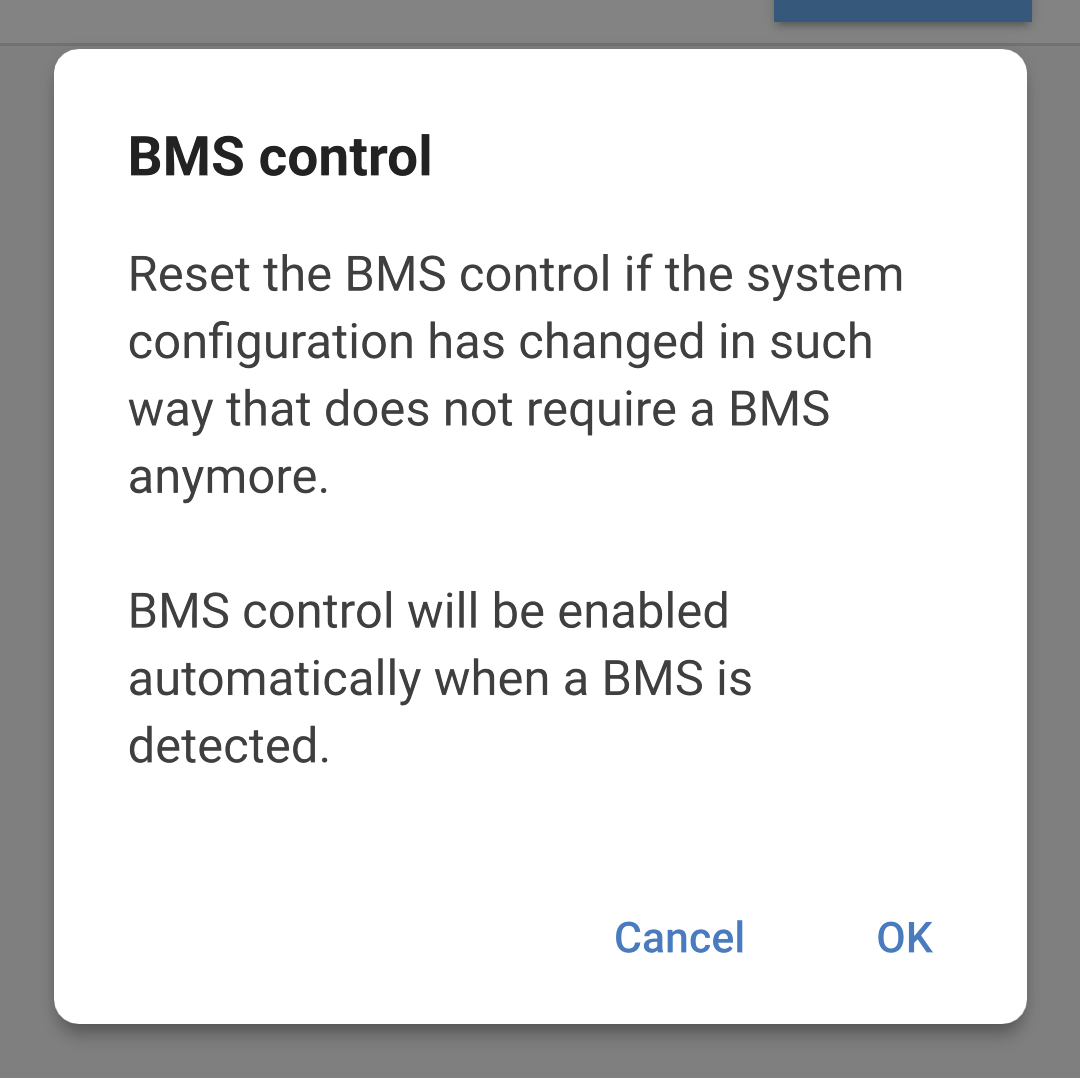

Es erscheint ein Bestätigungsfenster. Wählen Sie „OK“, um die BMS-Steuerung zurückzusetzen. Die Multi RS wird nicht mehr von einem BMS gesteuert. Die BMS-Steuerung wird beim nächsten Anschluss an ein System, das über ein BMS verfügt, automatisch aktiviert.

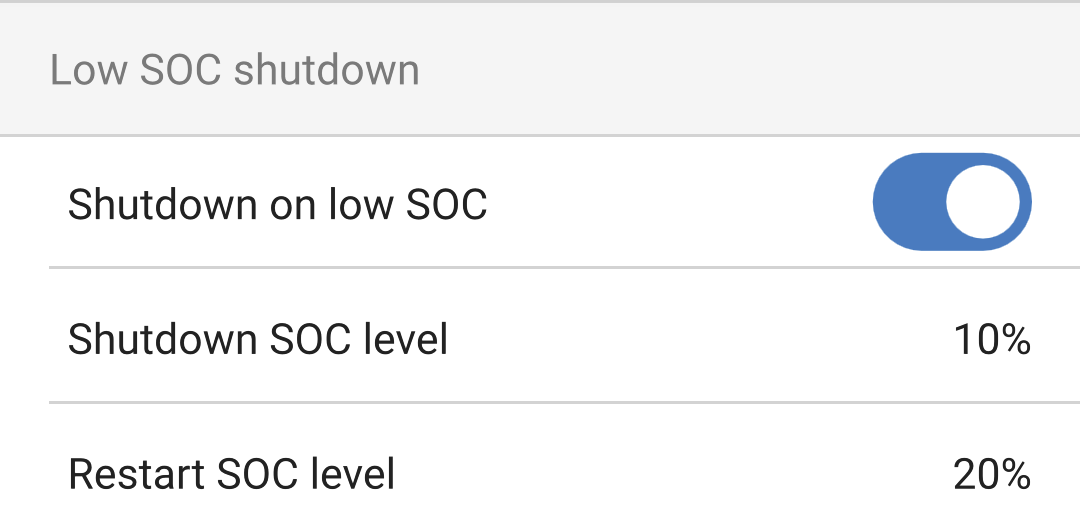

Abschaltung bei niedrigem SoC: Aktivieren Sie diese Einstellung, wenn Sie möchten, dass der Multi RS die Batterie nicht mehr entlädt, basierend auf der vom Batteriemonitor ermittelten Ladezustand der Batterie.

SoC-Wert für Abschaltung: Stellen Sie den Batteriestand so ein, dass der Multi RS die Batterie nicht mehr entlädt und der Wechselrichter abschaltet.

SoC-Wert für Neustart: Wenn die Batterie wieder aufgeladen wird und der SoC-Wert über diesen Wert steigt, wird der Multi RS neu gestartet.

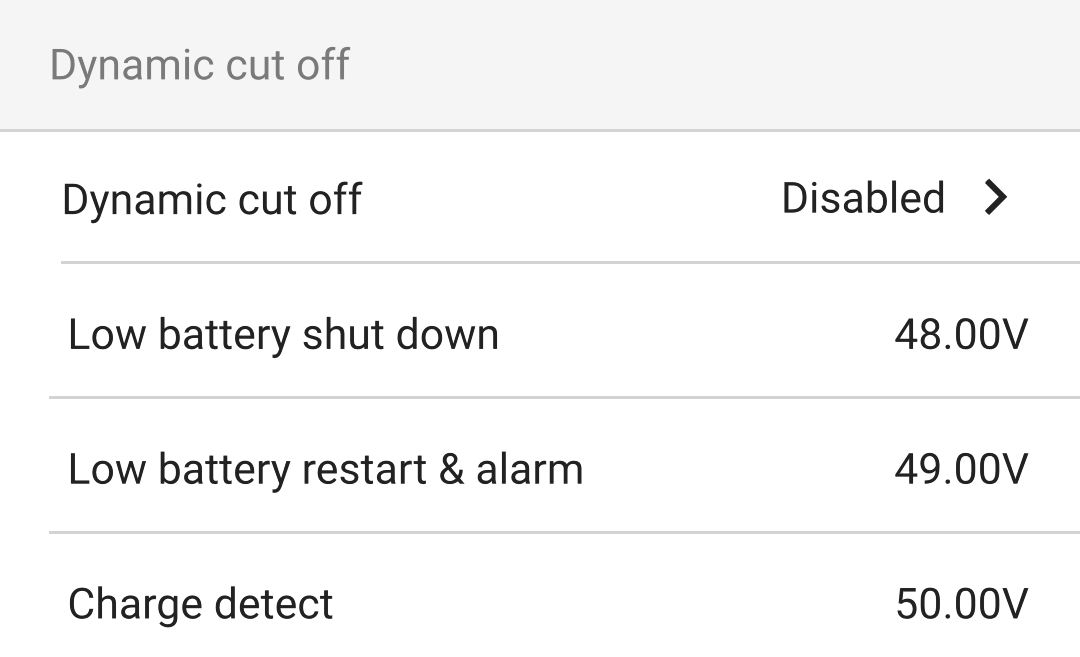

Dynamisches Abschalten: Wenn diese Einstellung deaktiviert ist, gelten die unten definierten festen Spannungswerte für das Abschalten bei schwacher Batterie.

Abschalten bei schwacher Batterie: Geben Sie eine feste Spannung an, bei der der Multi RS abschaltet.

Neustart und Alarm bei schwacher Batterie: Nach einer Verzögerung von 30 Sekunden wird der Multi RS neu gestartet. Nach drei Neustarts versucht der Multi RS nicht mehr, neu zu starten, und bleibt ausgeschaltet, bis er zurückgesetzt wird oder die Spannung der Ladeerkennung überschritten wird.

Dies ist auch die Spannungshöhe, bei der ein Alarm für eine schwache Batterie ausgelöst wird.

Laden erkannt: Wenn der Multi RS aufgrund einer schwachen Batterie heruntergefahren wurde, muss die Spannung über diesen Wert steigen, bevor er neu gestartet werden kann.

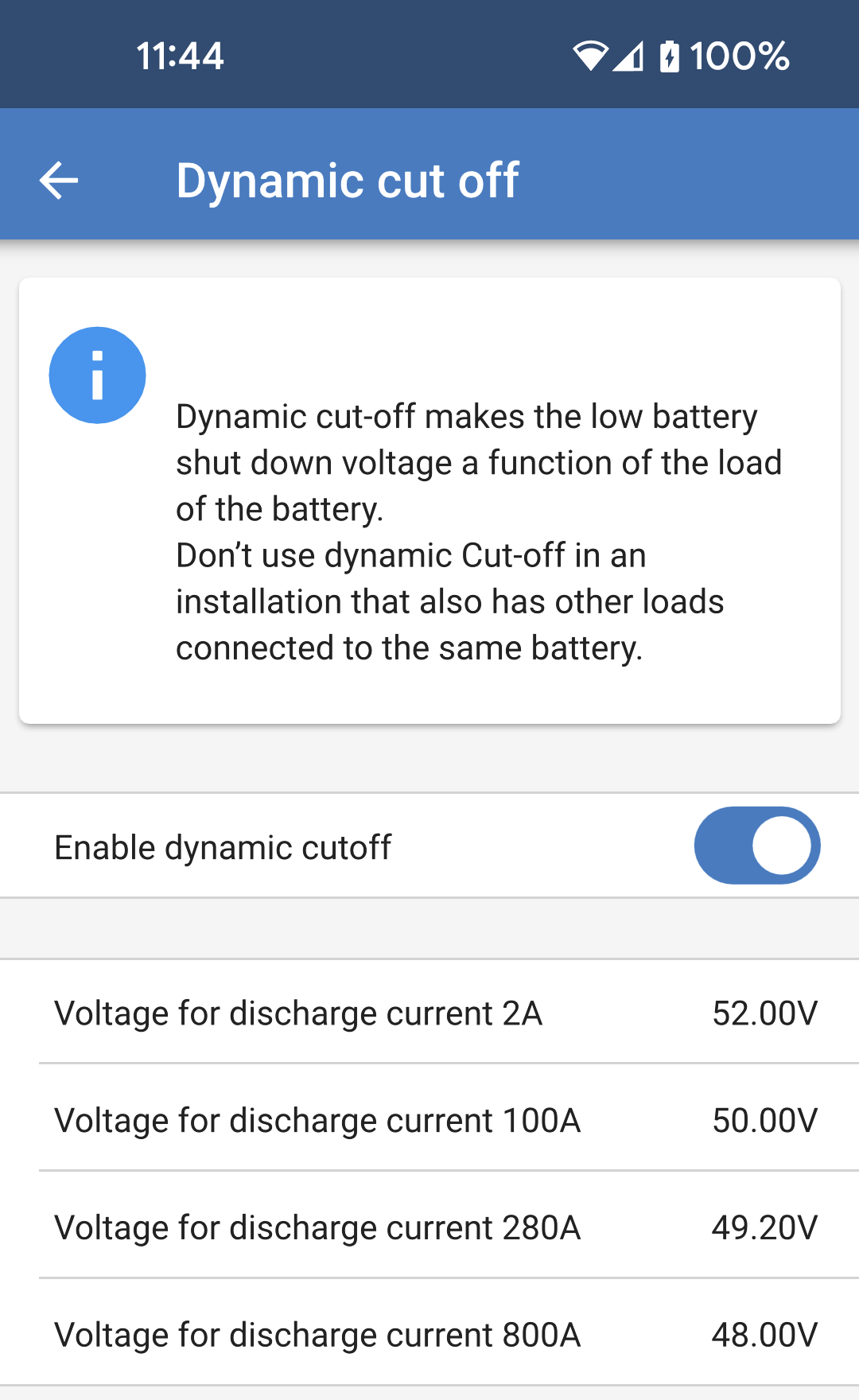

Dynamische Abschaltung aktivieren: Wenn diese Option aktiviert ist, sind die Spannungen zum Abschalten bei schwacher Batterie dynamisch und hängen vom aktuellen Entladestrom der Batterie ab.

Es gibt vier verschiedene Felder, in denen Sie die Sperrspannung bei zunehmenden Entladestromwerten einstellen können.

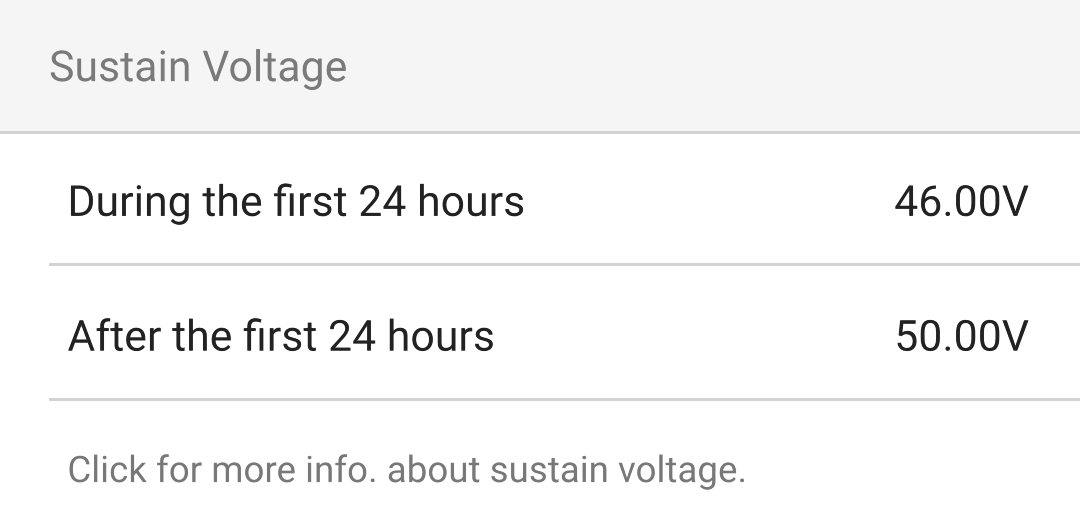

Während der ersten 24 Stunden: Geben Sie die Spannung an, auf der die Batterie in den ersten 24 Stunden gehalten wird, sofern sie nicht wieder aufgeladen wird.

Nach den ersten 24 Stunden: Wenn die Batteriespannung nach 24 Stunden nicht über den für die ersten 24 Stunden festgelegten Wert angestiegen ist, wird die Batteriespannung auf den hier festgelegten Wert erhöht.

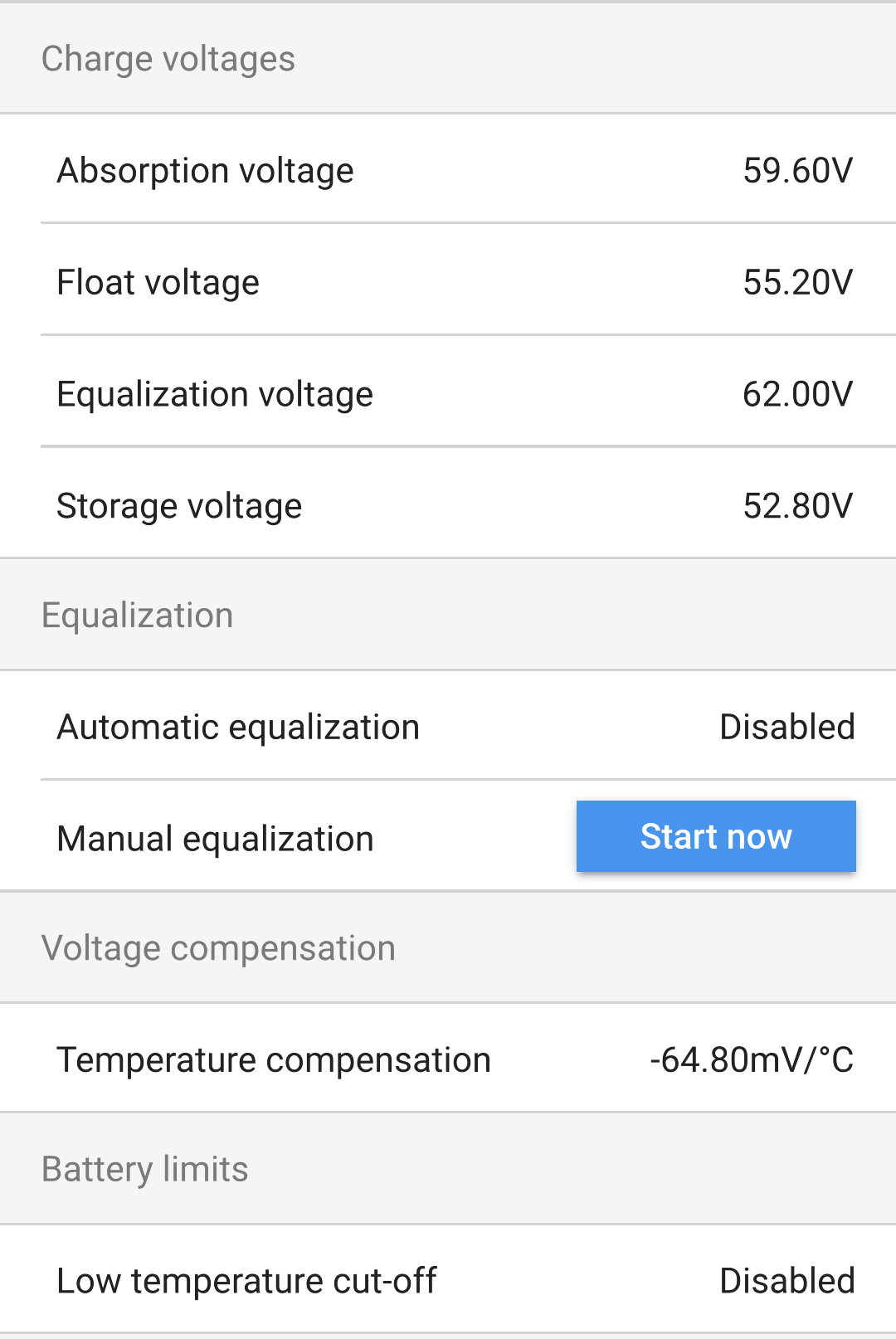

Konstantspannung: Legen Sie die Konstantspannung fest.

Erhaltungsspannung: Legen Sie die Ladeerhaltungsspannung fest.

Ausgleichsspannung: Legen Sie die Zellenausgleichsspannung fest.

Speicherspannung: Legen Sie die Speicherspannung fest. Es ist möglich, dass der Multi RS über eine fortlaufende Wechselstromversorgung verfügt und einige Batterietypen durch eine längere Erhaltungsspannung beschädigt werden können. Die Speicherspannung kann niedriger als die Erhaltungsspannung eingestellt werden, wenn die Batterie über einen längeren Zeitraum nicht zyklisch betrieben wird.

Automatischer Zellenausgleich: Legen Sie die Häufigkeit für die Funktion automatischer Zellenausgleich fest. Zur Auswahl stehen jeden Tag bis alle 250 Tage.

Diese Funktion wird für gewöhnlich zum Ausgleich der Zellen in Bleibatterien verwendet. Außerdem kann mit ihr auch die Elektrolytschichtung bei Flüssigelektrolytbatterien vermieden werden. Ob ein (automatischer) Zellenausgleich notwendig ist, hängt von der Art der Batterien und deren Verwendung ab. Wenden Sie sich für eine Beratung an Ihren Batterie-Lieferanten.

Wenn der automatische Ausgleichszyklus begonnen hat, legt das Ladegerät eine Ausgleichsspannung an die Batterie an, solange der Stromwert unter der prozentualen Ausgleichsstromeinstellung des Konstantstroms bleibt.

Bei allen VRLA-Batterien und bei einigen Flüssigelektrolytbatterien endet der automatische Zellenausgleich entweder, wenn die Spannungsbegrenzung (maxV) erreicht wird, oder nachdem ein Zeitraum der der Konstantspannungsdauer/8 entspricht, vergangen ist. Es kommt darauf an, welche Bedingung zuerst eintritt.

Bei allen Röhrenplattenbatterien und auch bei benutzerdefinierten Batterietypen endet der automatische Zellenausgleich nach einem Zeitraum, der der Konstantspannungsdauer/2 entspricht.

Für den Batterietyp Lithium steht der Zellenausgleich nicht zur Verfügung.

Wenn ein automatischer Zellenausgleichszyklus an einem Tag nicht abgeschlossen werden konnte, wird er nicht am nächsten Tag fortgesetzt. Der nächste Zellenausgleich wird dann gemäß dem in der Option „Auto Equalization“ eingestellten Intervall durchgeführt.

Manueller Zellenausgleich: Tippen Sie auf „Jetzt starten“, um den Zellenausgleich sofort zu beginnen. Die Dauer ist auf 1 Stunde begrenzt. Dies sollte nur während Konstantspannungs- oder Ladeerhaltungsphasen und bei ausreichender Sonneneinstrahlung geschehen.

Temperaturausgleich: Viele Batterietypen benötigen unter warmen Betriebsbedingungen eine niedrigere und unter kalten Betriebsbedingungen eine höhere Lade-Spannung.

Der konfigurierte Koeffizient wird in mV pro Grad Celsius für die gesamte Batteriebank und nicht pro Zelle angegeben. Die Basistemperatur für den Ausgleich ist 25 °C (77 °F), wie in der Tabelle unten gezeigt.

Wenn ein Temperatursensor am Anwender-E/A-Anschlussblock installiert ist, wird die tatsächliche Batterietemperatur den ganzen Tag über zur Kompensation verwendet.

Abschaltung bei niedriger Temperatur Diese Einstellung kann verwendet werden, um das Laden bei niedrigen Temperaturen zu deaktivieren, wie es für Lithium-Batterien erforderlich ist.

Für Lithium-Eisenphosphat-Batterien ist diese Einstellung auf 5 Grad Celsius voreingestellt. Für die anderen Batterietypen ist sie deaktiviert. Beim Erstellen einer benutzerdefinierten Batterie kann die Abschalttemperatur manuell eingestellt werden.

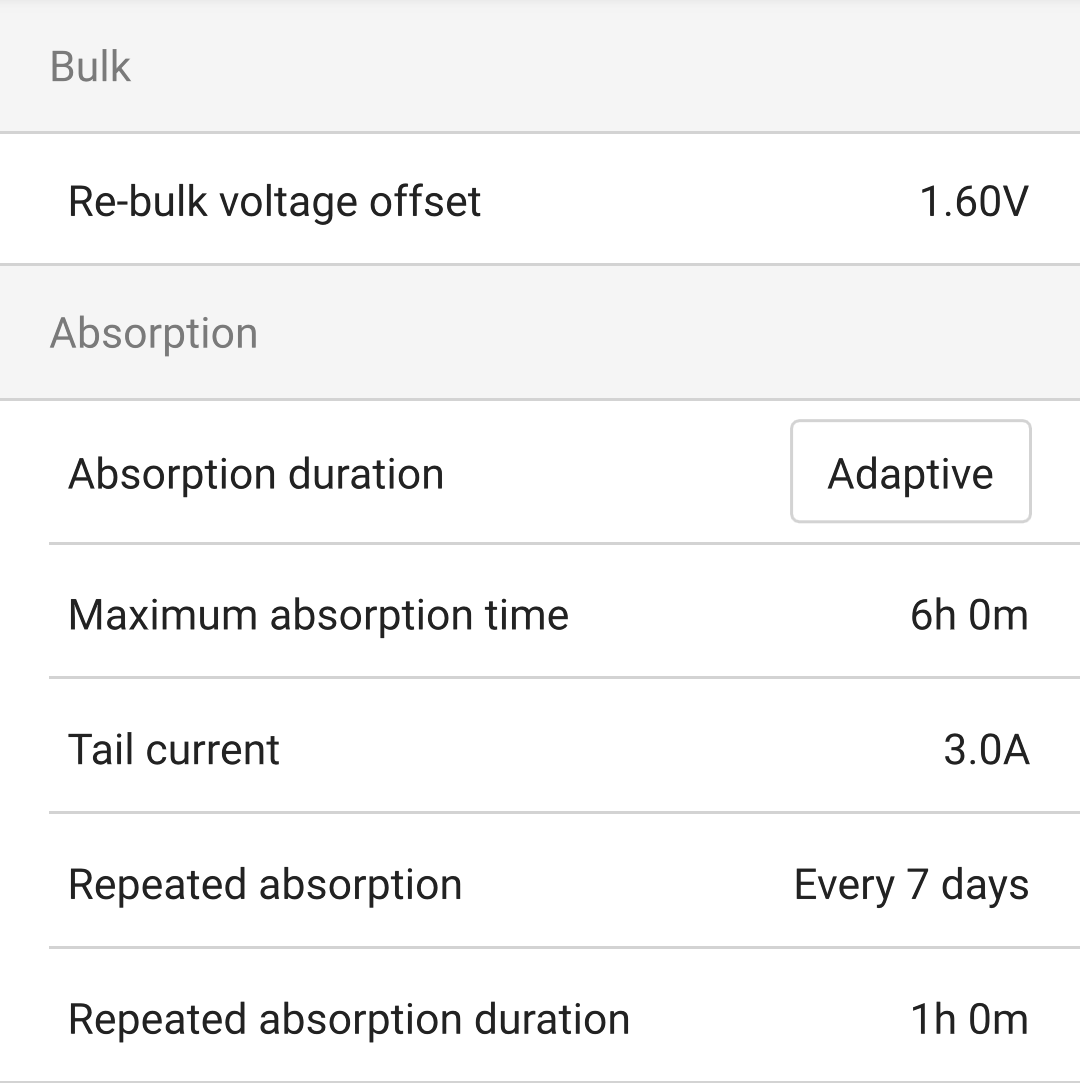

Re-Bulk-Spannungs-Offset: Stellen Sie den Spannungs-Offset ein, der über die Einstellung der Ladeerhaltungsspannung verwendet wird, die den Schwellenwert für den Neustart des Ladezyklus bestimmt.

Zum Beispiel bei einem Re-Bulk-Spannungs-Offset von 0,4 V und einer Ladeerhaltungsspannungseinstellung von 54,0 V liegt die Spannungsschwelle, die zum Neustart des Ladezyklus verwendet wird, bei 53,6 V. Mit anderen Worten, wenn die Batteriespannung eine Minute lang unter 53,6 V fällt, startet der Ladezyklus erneut.

Konstantspannungsdauer: Wählen Sie „Fest“ oder „Angepasst“. Wenn Sie auf das Feld auf der rechten Seite tippen, wird eine detaillierte Erklärung für jede Option angezeigt.

Maximale Konstantspannungszeit: Geben Sie an, wie lange die Konstantspannungsphase höchstens dauert. Diese Option ist nur verfügbar, wenn Sie ein benutzerdefiniertes Ladeprofil verwenden.

Schweifstrom: Legen Sie den Stromschwellenwert fest, der verwendet wird, um die Konstantspannungsphase vor Ablauf der maximalen Konstantspannungszeit zu beenden. Wenn der Batteriestrom eine Minute lang unter den Schweifstrom fällt, endet die Konstantspannungsphase. Diese Einstellung kann deaktiviert werden, indem sie auf Null gesetzt wird.

Wiederholte Konstantspannung: Wählen Sie aus, wie oft die automatische Konstantspannungsphase wiederholt werden soll.

Wenn Sie die Intervallzeit auf 0 setzen, wird die wiederholte Konstantspannung deaktiviert.

Wiederholte Konstantspannungsdauer: Stellen Sie die Dauer der wiederholten Konstantspannungsphase ein.

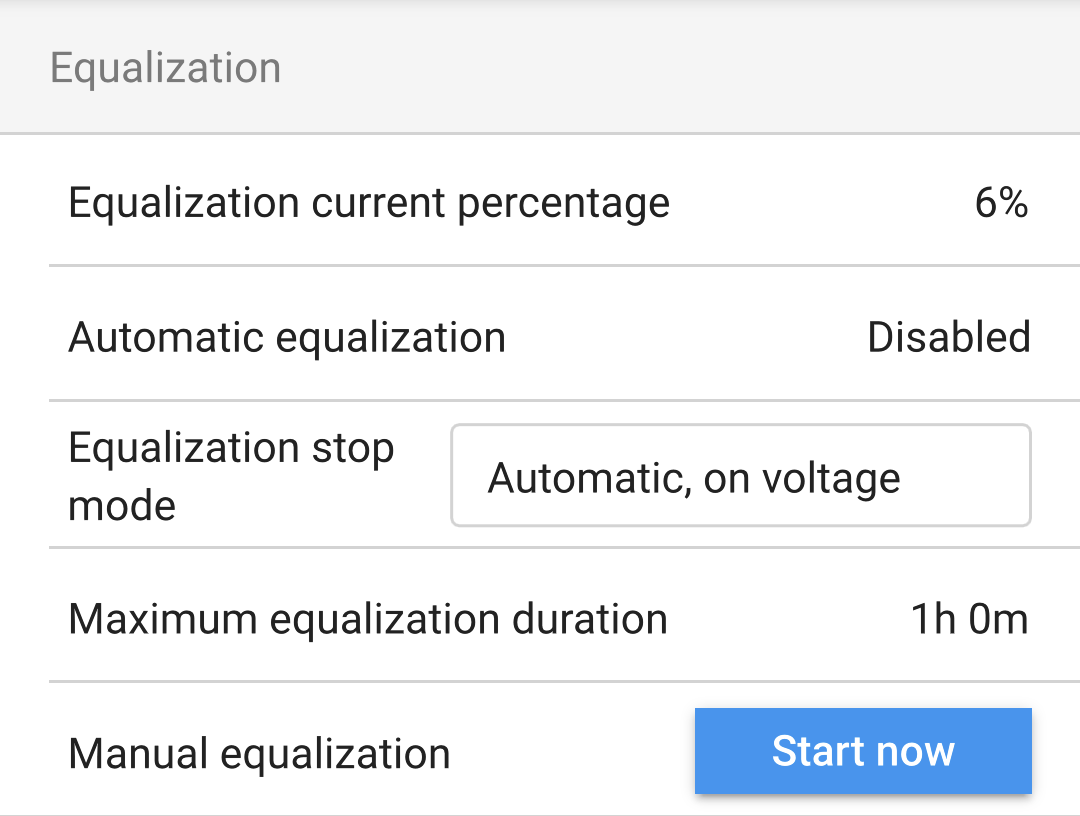

Ausgleichsstrom in Prozent: Stellen Sie den Prozentsatz der Einstellung des maximalen Ladestroms ein, der bei der Durchführung des Ausgleichs verwendet werden soll.

Automatischer Zellenausgleich: Wenn diese Option aktiviert ist, führt der Multi RS automatisch in einem ausgewählten Zeitintervall eine Zellenausgleichsphase durch.

Ausgleichsstoppmodus: Der Zellenausgleich kann so eingestellt werden, dass er entweder automatisch stoppt, wenn eine bestimmte Spannung erreicht ist, oder wenn eine festgelegte Zeit verstrichen ist.

Maximale Ausgleichsdauer: Die maximale Dauer, die eine Zellenausgleichsphase in jedem Fall dauert.

Manueller Zellenausgleich: Führen Sie sofort eine manuelle Zellenausgleichsphase durch. Eine manuell ausgelöste Zellenausgleichsphase dauert maximal eine Stunde.

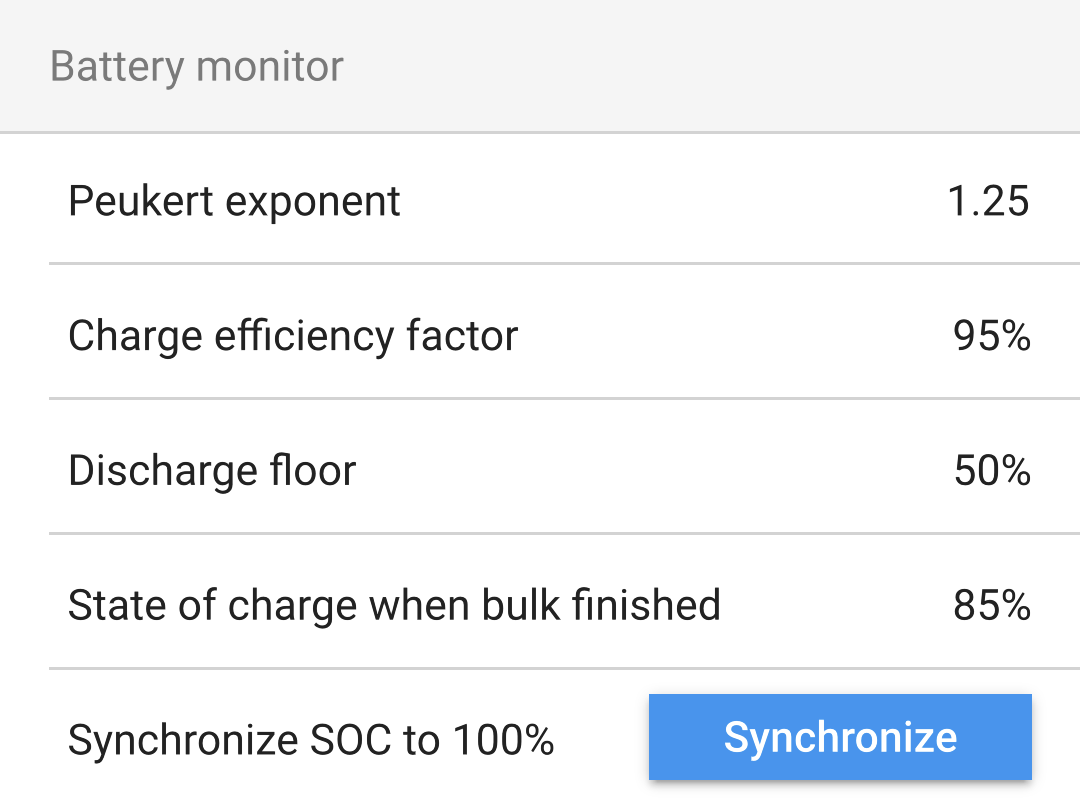

Peukert-Exponent: Passen Sie den Wert des Peukert-Exponenten an den verwendeten Batterietyp an. Ziehen Sie das Datenblatt der Batterie zu Rate, um den korrekten Wert zu ermitteln. Wenn der Peukert-Wert nicht ermittelt werden kann, gelten für Blei-Säure-Batterien typische Nutzungswerte von 1,25 und für Lithium-Batterien von 1,05. Ein Wert von 1,00 deaktiviert die Berechnung des Peukert-Exponenten.

Ladewirkungsgrad: Aufgrund von Ladeverlusten benötigt eine Batterie mehr Ah, um sie wieder vollständig aufzuladen, als die Menge, die aus ihr entladen wurde. Die Standardeinstellung ist 95 %. Erhöhen Sie diesen Wert für Batterien mit einem höheren Wirkungsgrad beim Aufladen. Zum Beispiel können kann für Lithium-Batterien bis zu 99 % eingestellt werden.

Untere Entladungsgrenze: Dies ist der niedrigste Ladezustand, auf den die Batterie entladen werden sollte. Zum Beispiel sollten Blei-Säure-Batterien nicht unter 50 % entladen werden.

Ladezustand wenn Konstantstrom fertig ist: Definieren Sie den SoC der Batterie, sobald die Konstantstromphase abgeschlossen ist und die Konstantspannung erreicht ist.

SoC auf 100 % synchronisieren: Zwingen Sie den Batteriemonitor, 100 % anzuzeigen. Verwenden Sie diese Option nur, wenn Sie sicher sind, dass der SoC der Batterie tatsächlich 100 % beträgt und Sie möchten, dass der Batteriemonitor dies anzeigt.
