Multi RS

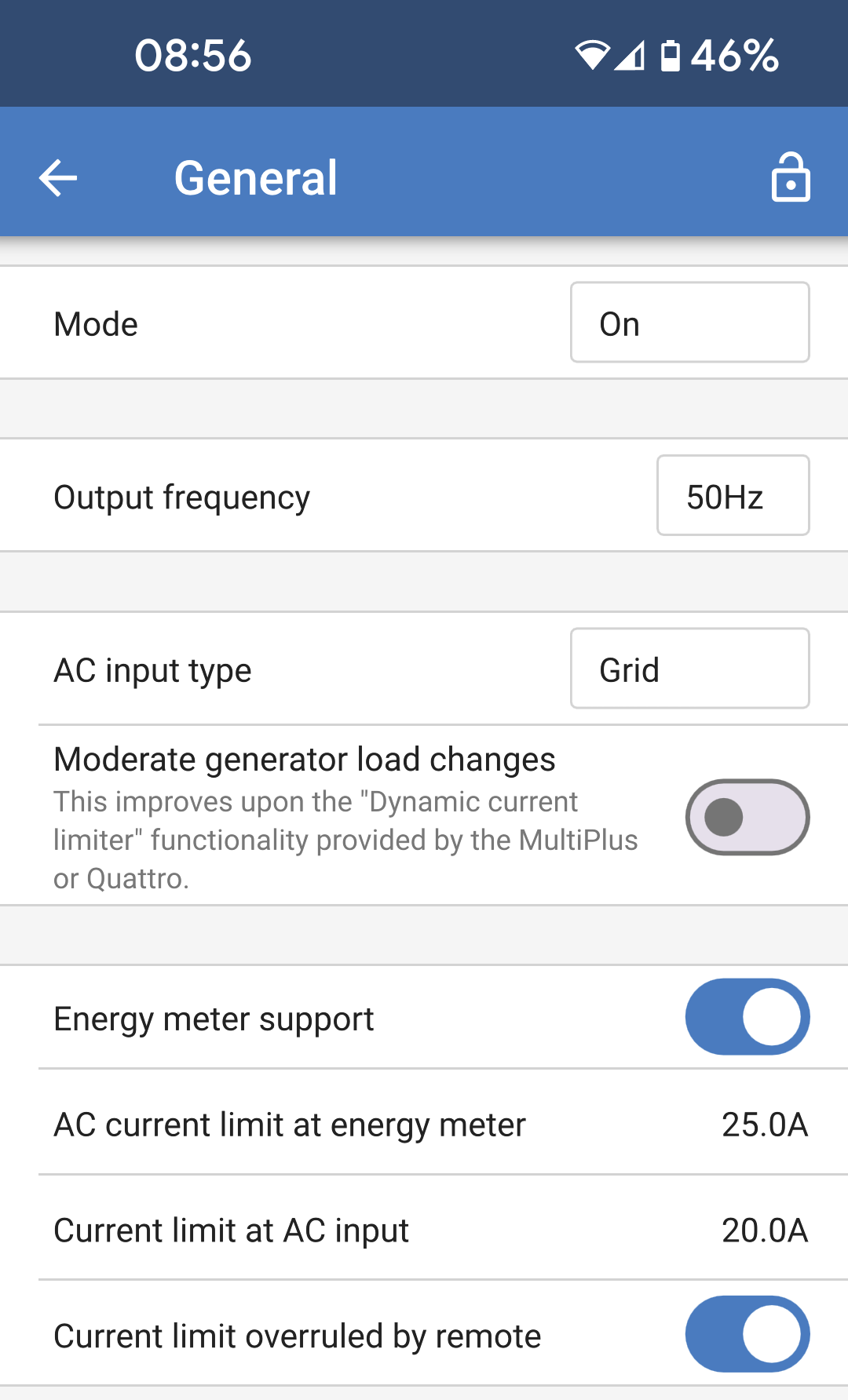

Modus: Tippen Sie auf das Kästchen rechts, um den Betriebsmodus des Multi RS zu ändern.

Ausgangsfrequenz: Stellen Sie die nominale Ausgangsfrequenz ein, die der Multi RS erzeugen soll. Wählen Sie zwischen 50 Hz und 60 Hz.

Wechselstromeingangstyp: Wählen Sie die Art der Wechselstromquelle aus, die an den Wechselstromeingang des Multi RS angeschlossen werden soll. Wählen Sie zwischen „Netz“, „Generator“ oder „Landstrom“. Wenn kein Wechselstromeingang vorhanden ist, können Sie „Nicht verfügbar“ auswählen.

Diese Einstellungen werden nur verwendet, um den Eingabetyp auf dem VRM-Dashboard zu ändern, sie ändern nicht die Funktionalität des Multi RS. Das Symbol und der Text ändern sich entsprechend. VRM kann dann die jeweils verwendete Energiequelle aufzeichnen und die entsprechenden Diagramme zeigen beispielsweise die vom Generator oder vom Netz verbrauchte Energie an.

Wenn Sie „Landstrom“ auswählen, wird die Eingangsstrombegrenzung auf dem VRM-Dashboard angezeigt.

Mäßige Laständerungen des Generators: Wenn diese Funktion aktiviert ist, werden plötzliche Änderungen der Last am Wechselstromausgang zunächst von der Batterie versorgt. Die Last auf dem Generator wird dann allmählich erhöht, sodass genügend Zeit bleibt, um die Motorleistung zu regulieren.

Unterstützung für Energiezähler: Wenn Sie ein Energiezähler im System verwenden, sollten Sie diese Option aktivieren.

Wechselstrombegrenzung am Energiezähler: Dieses Feld ist nur sichtbar, wenn „Unterstützung für Energiezähler“ aktiviert ist. Passen Sie die Strombegrenzung an dem Punkt an, an dem der Energiezähler installiert ist.

Strombegrenzung am Wechselstromeingang: Passen Sie die Strombegrenzung am Wechselstromeingang des Multi RS an.

Strombegrenzung durch Fernbedienung außer Kraft gesetzt: Aktivieren Sie diese Option, um die Fernanpassung der Strombegrenzung zu ermöglichen. Zum Beispiel kann ein GX-Gerät verwendet werden, um die Strombegrenzung aus der Ferne einzustellen.

Es ist nicht möglich, die Strombegrenzung aus der Ferne höher als den hier festgelegten Wert einzustellen.

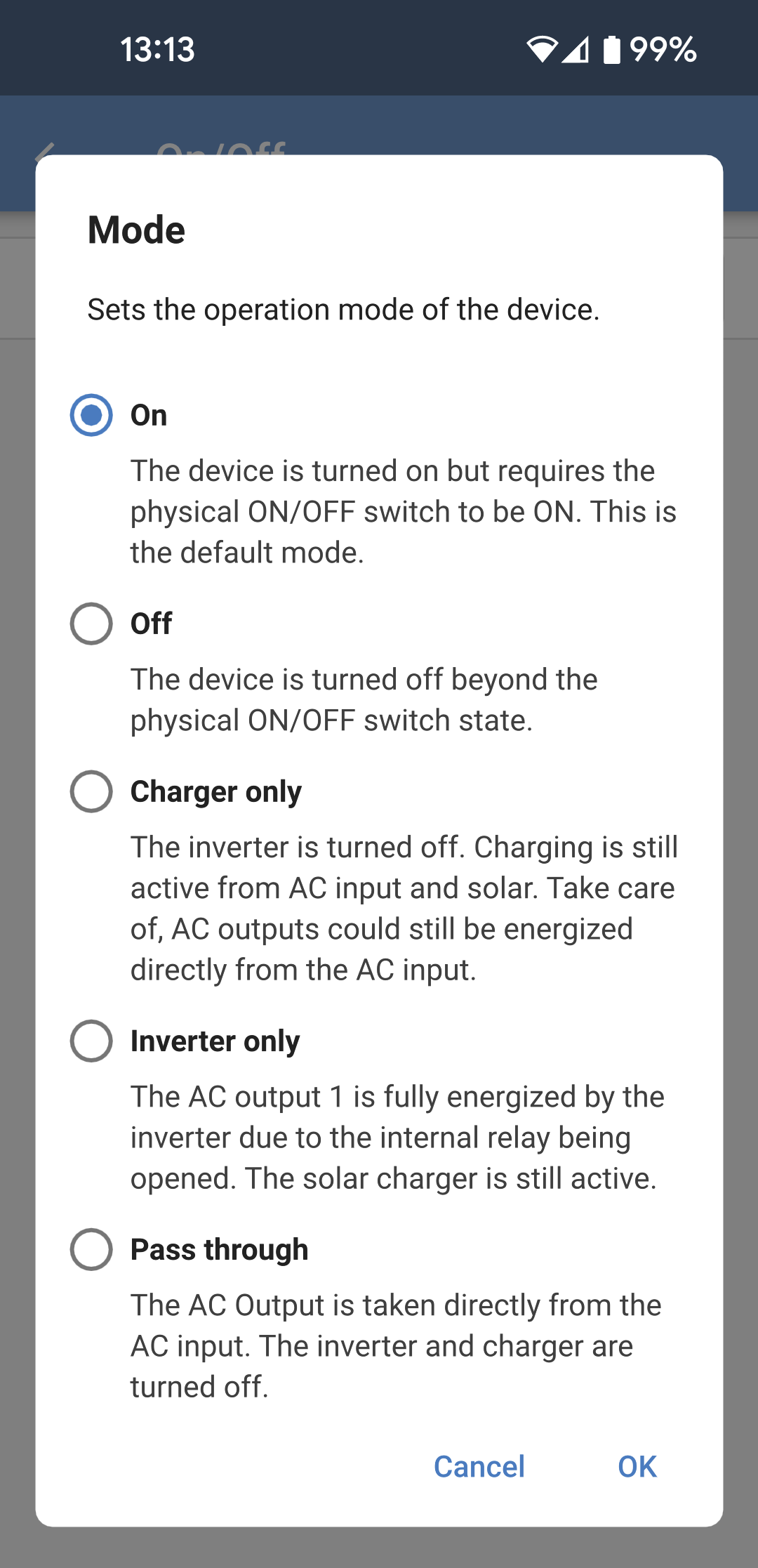

An: Der Multi RS wird eingeschaltet und voll funktionsfähig sein. Dies ist der standardmäßige Betriebsmodus.

Aus: Der Multi RS wird ausgeschaltet, auch wenn der physische Schalter eingeschaltet ist.

Nur Ladegerät: Das bedeutet, dass der Wechselrichter deaktiviert wird und die Batterie somit nicht entladen wird. Das Aufladen erfolgt über den Wechselstromeingang. Wenn ein Wechselstromeingang verfügbar ist, wird dieser auf den Wechselstromausgang übertragen.

Nur Wechselrichter: In diesem Modus wird der Wechselstromeingang durch das interne Relais getrennt. Der Wechselrichter liefert Wechselstrom an den Ausgang. Das Aufladen über das Stromnetz ist nicht möglich, aber das Aufladen über Solarenergie ist möglich.

Durchgangsmodus: Wechselstrom am Eingang wird direkt an den Wechselstromausgang übertragen. Der Wechselrichter und das Ladegerät sind inaktiv. Wenn der Wechselstromeingang nicht verfügbar ist, gibt es auch keinen Wechselstrom am Ausgang.
