3-Phasen-Programmierung

Zur Konfiguration eines 3-Phasen-Systems muss das Multi RS ordnungsgemäß installiert sein und mit der Firmware-Version v1.13 oder höher betrieben werden.3-Phasen-Installation

Die Konfiguration eines Systems für Dreiphasen- oder Einphasensysteme erfolgt über VictronConnect im Menü System.

Achtung

Die AC-Ausgangsleistung wird beim Wechsel des Systemkonfigurationsmodus für einige Sekunden unterbrochen. Stellen Sie sicher, dass das System konfiguriert ist, BEVOR Sie den AC-Ausgang des Wechselrichters mit den Verbrauchern verbinden.

Anmerkung

Diese Systemeinstellungen sind individuell zu programmieren und müssen für einen synchronisierten Betrieb auf allen angeschlossenen Geräten ordnungsgemäß eingestellt sein.

Systemkonfiguration:

Die Werkseinstellung der Systemkonfiguration ist „Standalone“.

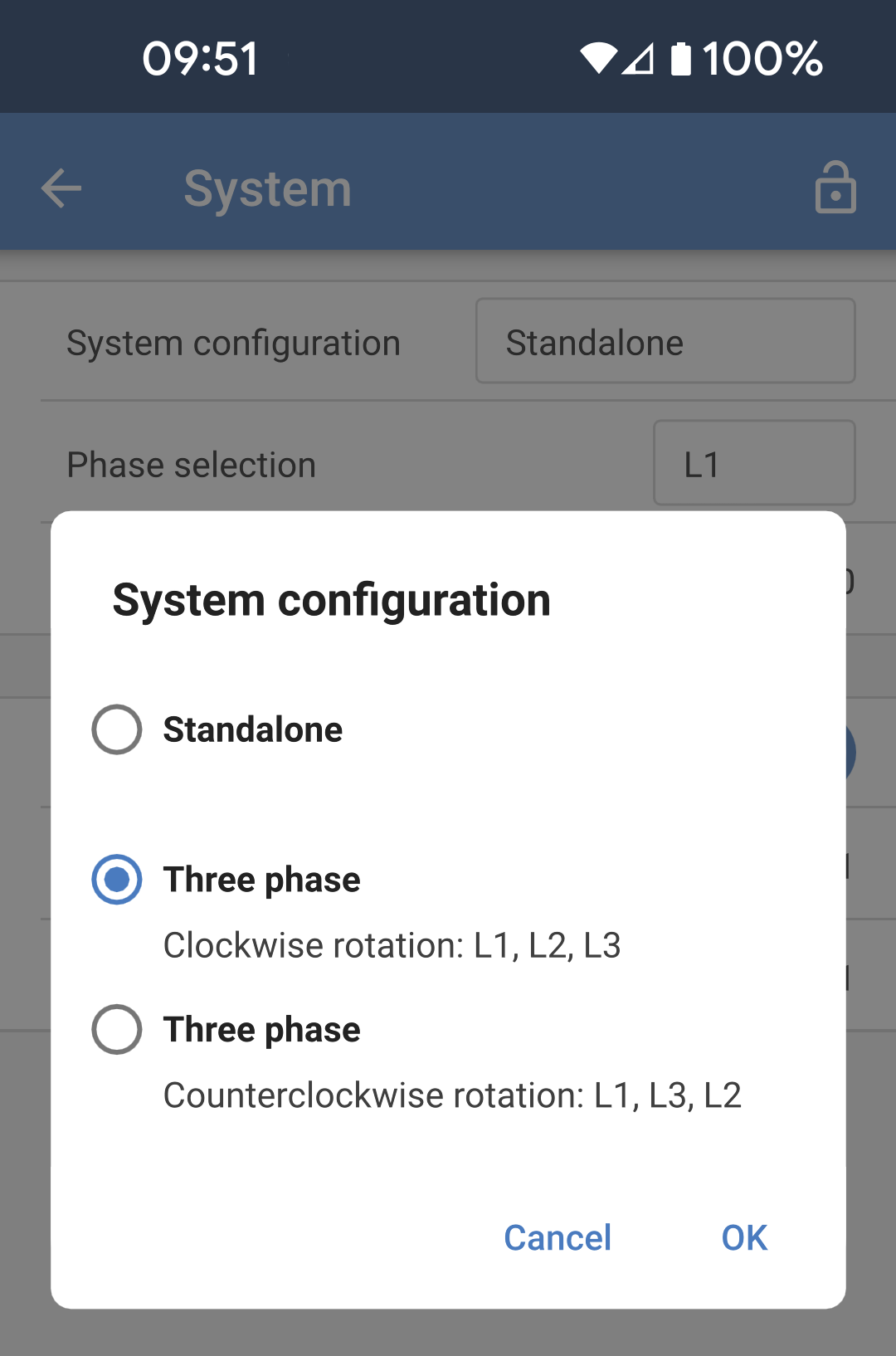

Tippen Sie auf das Feld, um ein Popup-Menü aufzurufen, in dem Sie „Drei-Phasen-Betrieb“ auswählen können. Es stehen zwei Drei-Phasen-Optionen zur Auswahl, entweder im oder gegen den Uhrzeigersinn, je nach Phasendrehung am Installationsort.

Sie müssen diese Einstellungen für jedes Gerät einzeln vornehmen.

Phasenauswahl:

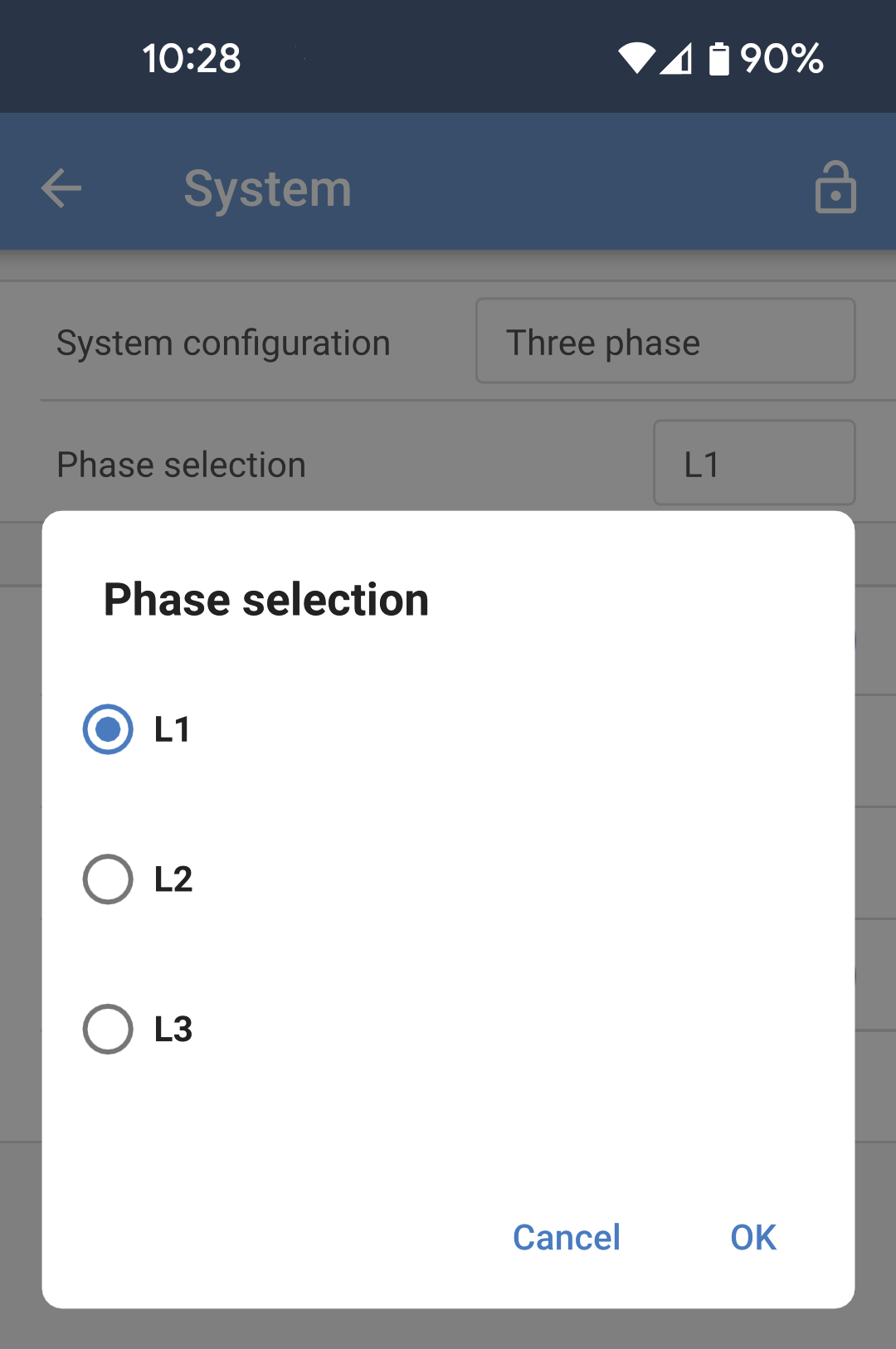

Wählen Sie die richtige Phase aus, an die das jeweilige Gerät angeschlossen ist. Pro Phase kann es nur ein Gerät geben.

Führen Sie dies für jedes einzelne Gerät durch.

Es ist auch ratsam, jedes Gerät physisch zu kennzeichnen und in den Produktinformationseinstellungen einen passenden benutzerdefinierten Namen zu vergeben.

Systeminstanz: Geräte mit der gleichen Instanznummer arbeiten AC-seitig zusammen.
Durch Ändern der Systeminstanz-Einstellung können mehrere Gruppen von Wechselrichtern am selben VE.Can-Bus betrieben werden, jedoch nicht synchronisiert und auf verschiedene AC-Ausgänge aufgeteilt werden, ohne dass es zu Interferenzen kommt.
Fahren Sie mit den gleichen Programmiereinstellungen für die übrigen Geräte fort.
Synchronisierung der Systemeinstellungen: Diese Option ermöglicht die Synchronisierung bestimmter Einstellungen zwischen den Geräten im System.
Weitere Informationen finden Sie hier.System

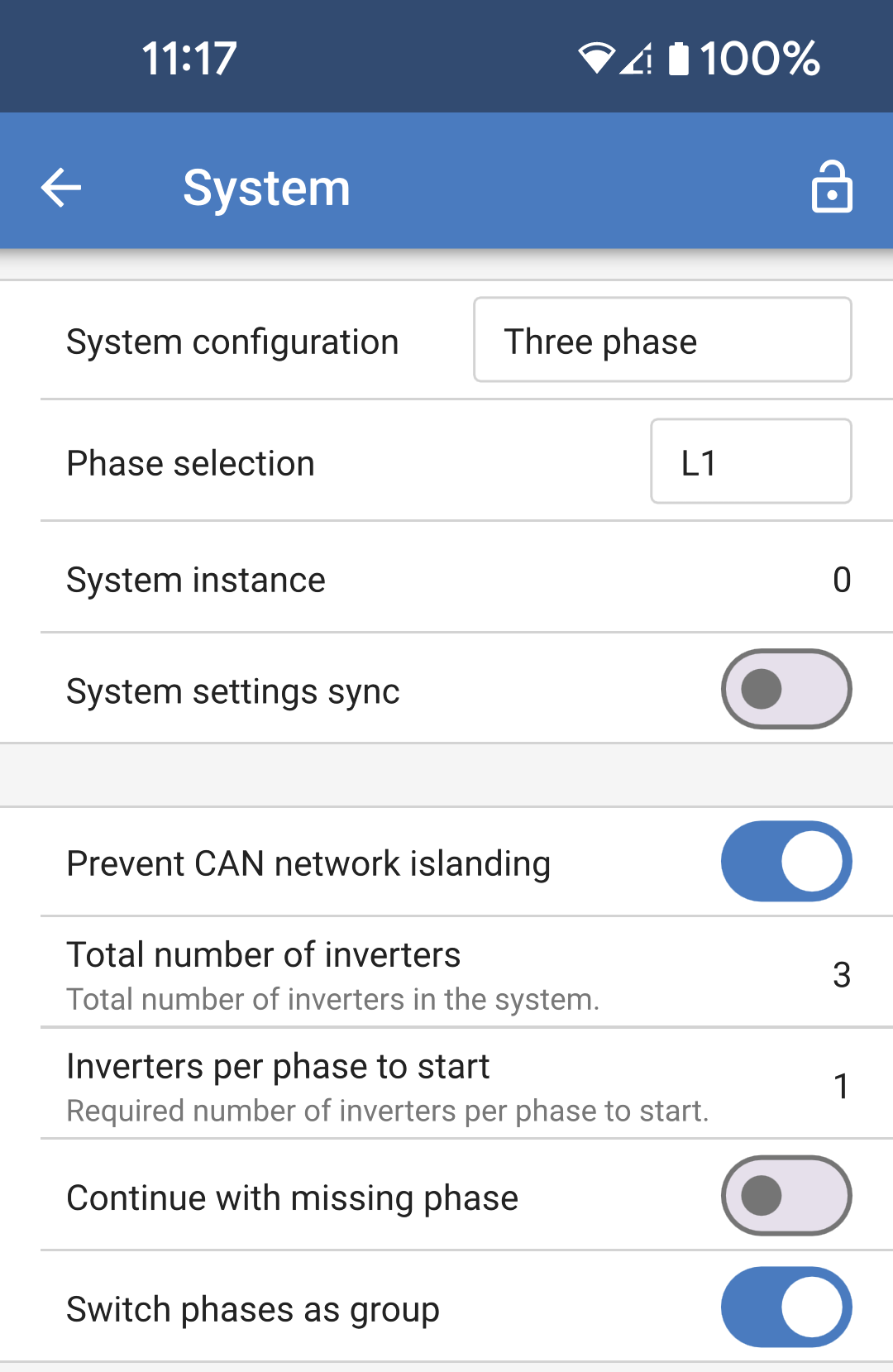

Verhinderung der Inselbildung im CAN-Netzwerk: Diese Einstellung dient der Festlegung des Systemverhaltens im Falle einer unterbrochenen CAN-Verbindung zwischen den RS-Einheiten und aktiviert die unten stehende Einstellung „Anzahl der Wechselrichter im System“. Sie ist standardmäßig aktiviert.
Bei dreiphasiger Konfiguration von drei RS-Geräten funktioniert jedes einzelne Gerät nur, wenn es mindestens ein anderes Gerät erkennt. Diese Funktion ist nur in Verbindung mit der Funktion "Fortsetzen bei fehlender Phase" relevant.
Anzahl der Wechselrichter im System: Geben Sie die Gesamtzahl der im System installierten RS-Geräte ein. Für ein 3-Phasen-RS-System sollte diese auf 3 gesetzt werden.
Falls eine CAN-Verbindung zwischen zwei Einheiten unterbrochen wird, wird das Netzwerk in Segmente aufgeteilt. Diese Einstellung zur Bestimmung des größten Segments und zur Abschaltung des kleineren Segments wird verwendet, um zu verhindern, dass diese unsynchronisiert weiterarbeiten.
Bitte beachten Sie, dass die Deaktivierung der Option „Fortsetzen bei fehlender Phase“ dieses Verhalten außer Kraft setzt, so dass immer sichergestellt ist, dass alle drei Phasen mit Strom versorgt werden und eine unterbrochene CAN-Verbindung in einer dreiphasigen Einrichtung zur Abschaltung aller Geräte führt.
Mindestanzahl der für den Start erforderlichen Wechselrichter: Wählen Sie die Mindestanzahl der Wechselrichter, die beim Starten des Systems pro Phase vorhanden sein müssen.
Falls eine CAN-Verbindung zwischen zwei Einheiten unterbrochen wird, wird das Netzwerk in Segmente aufgeteilt. Diese Einstellung zur Bestimmung des größten Segments und zur Abschaltung des kleineren Segments wird verwendet, um zu verhindern, dass diese unsynchronisiert weiterarbeiten.
Die Einstellung 3 bedeutet, dass zum Starten alle 3 Geräte in einem dreiphasigen Multi-RS-System vorhanden sein müssen. Wenn die Option „Fortsetzen bei fehlender Phase“ ebenfalls aktiviert ist, schaltet sich das System nicht ab, sobald es betriebsbereit ist, wenn die Anzahl der pro Phase betriebsbereiten Wechselrichter unter diesen Wert sinkt (solange die verbleibenden Wechselrichter die Last mit Strom versorgen können).
Fortsetzen bei fehlender Phase: Es ist möglich, das System so zu konfigurieren, dass ein Gerät im Offline-Zustand (z. B. aufgrund einer physischen Abschaltung oder eines Firmware-Updates für den Fall, dass kein Netzanschluss für eine Durchleitung verfügbar ist) die anderen Geräte weiter betreiben und ihre jeweiligen Phasen mit Wechselstrom versorgen kann.
Standardmäßig ist die Funktion 'Fortsetzen bei fehlender Phase' deaktiviert. Wird ein Gerät mit dem physischen Schalter ausgeschaltet, schaltet sich dieses Gerät aus. Wenn das Gerät eines von drei dreiphasigen Geräten ist, schalten sich auch die anderen Geräte aus.
Wenn bei der Konfiguration die Option 'Fortsetzen bei fehlender Phase' aktiviert ist und die Mindestanzahl der Geräte ausreicht, wird die Versorgung der anderen Phasen fortgesetzt, auch wenn weniger Phasen als konfiguriert vorhanden sind.
Die Konfigurationsoption 'Fortsetzen bei fehlender Phase' sollte NICHT aktiviert werden, wenn bestimmte dreiphasige Lasten angeschlossen sind, für deren Betrieb alle drei synchronisierten Phasen erforderlich sind (z. B. ein dreiphasiger Elektromotor).
Behalten Sie in diesem Fall die Standardeinstellung 'deaktiviert' für „Fortsetzen bei fehlender Phase“ bei.
Achtung
Der Versuch, einen dreiphasigen Verbraucher mit nur zwei Phasen in Betrieb zu nehmen, kann zur Beschädigung Ihres Geräts führen.
Achtung
Wenn Sie das System so konfiguriert haben, dass der Betrieb mit einer fehlenden Phase fortgesetzt wird, und es ein Problem mit der VE.Can-Kommunikation zwischen den Geräten gibt (z. B. ein beschädigtes Kabel), dann arbeiten die Geräte weiter, synchronisieren aber ihre Ausgangswellenformen nicht.
Phasen als Gruppe umschalten: Durch Deaktivieren dieser Option kann das System auch dann weiterarbeiten, wenn eine oder zwei Phasen des Wechselstromeingangs fehlen. Das System erzeugt weiterhin dreiphasigen Ausgang an den Wechselstromausgängen.
Dies kann auch verwendet werden, wenn ein dreiphasiger Ausgang erforderlich ist, aber nur eine Phase aus dem Netz oder Generator verfügbar ist.

Hinweis zum Thema Redundanz und kontinuierliche Ausgangsleistung bei Firmware-Updates

Bei einem dreiphasigen System kann die Firmware aktualisiert werden, ohne dass der Strom am AC-Ausgang unterbrochen wird.

Stellen Sie sicher, dass beim Start der Aktualisierung ein stabiler Wechselstromeingang verfügbar ist und das Gerät, das aktuell aktualisiert wird, in den AC-Durchgangsmodus wechselt.

Der für Dreiphasensysteme verwendete AC-Synchronisationsmechanismus verfügt über eine eingebettete 'Protokoll'-Version.

Die verwendeten Geräte können auch mit unterschiedlichen Firmware-Versionen zusammenarbeiten, solange sie die gleiche Protokollversion verwenden.

Dadurch ist eine kontinuierliche, unterbrechungsfreie Versorgung möglich, auch wenn die Firmware aktualisiert wird, da die Geräte einzeln aktualisiert werden, während die anderen weiterhin synchronisiert werden und eine stabile AC-Ausgangsleistung liefern.

Sollte Victron die Versionsnummer des 'Protokolls' ändern müssen, wird dies im Firmware-Änderungsprotokoll deutlich vermerkt. Beachten Sie dies immer, bevor Sie ein Update durchführen.

Falls mehrere Protokollversionen auf demselben VE.Can-Bus laufen, zeigen alle Geräte den Fehler #71 an, bis sie alle auf dieselbe Version aktualisiert sind.

Bekannte Probleme

Die 'USV-Funktion' ist im Vergleich zum Stand-Alone-Betrieb im 3-Phasen-Betrieb zu empfindlich. Deaktivieren Sie die 'USV-Funktion' falls der Multi häufig vom AC-Eingang getrennt wird.
Wenn das Ladegerät im spannungsgesteuerten Modus arbeitet, sind die Ladeströme noch nicht über die 3-Phasen ausgeglichen.
