Multi RS

Relais

Ein programmierbares Relais ist in der Multi RS verfügbar. Die Kontakte sind über die Anwender-E/A-Klemmen zugänglich. Die Pinbelegung finden Sie in der Tabelle Anwender-E/A-Funktionen.

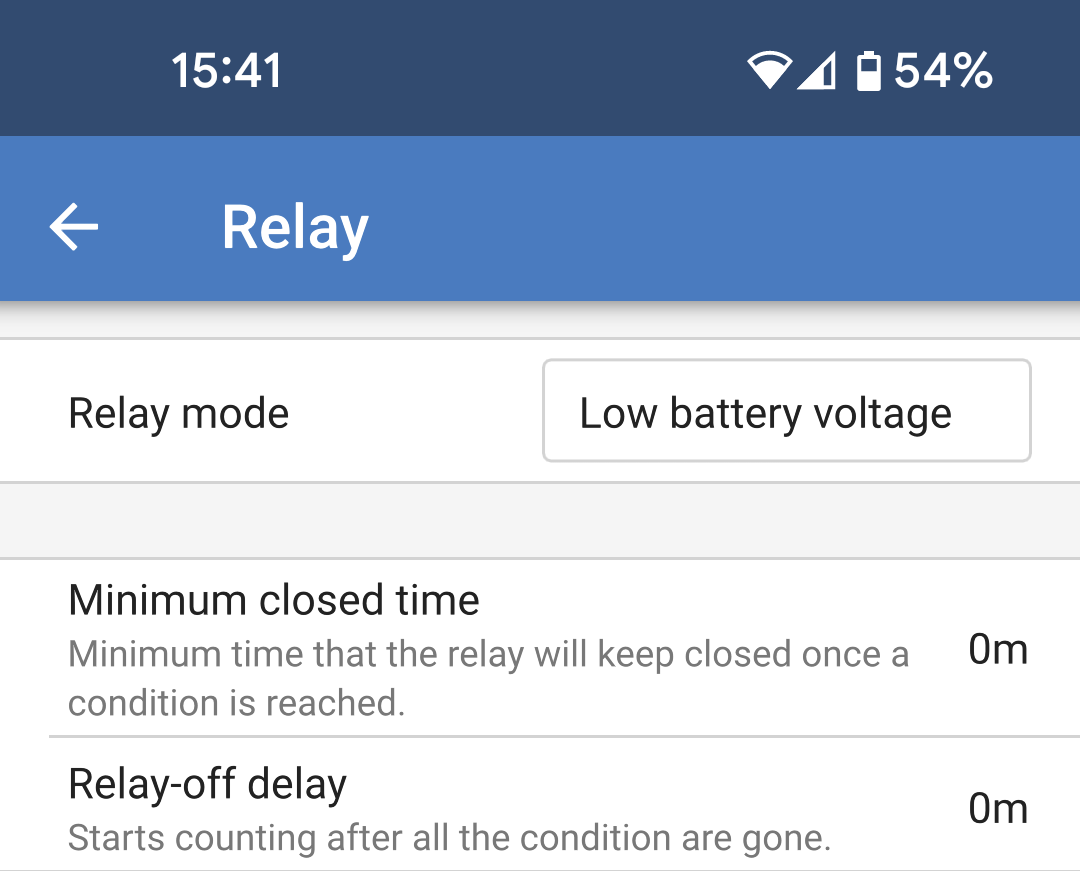

  • Relaismodus: Tippen Sie in das Feld, um den Betriebsmodus für das Relais auszuwählen oder zu ändern.

Einige der Optionen ermöglichen zusätzliche Einstellungen, damit die Relaiskontakte für eine Mindestzeit oder eine Zeitspanne nach dem Aufheben eines Zustands geschlossen bleiben.

  • Minimale geschlossene Zeit: Gibt die Mindestzeit an, die das Relais geschlossen bleibt, nachdem es durch einen Zustand ausgelöst wurde.

  • Relais-Aus-Verzögerung: Nachdem ein Alarmzustand behoben wurde, bleibt das Relais für diese zusätzliche Zeit geschlossen.

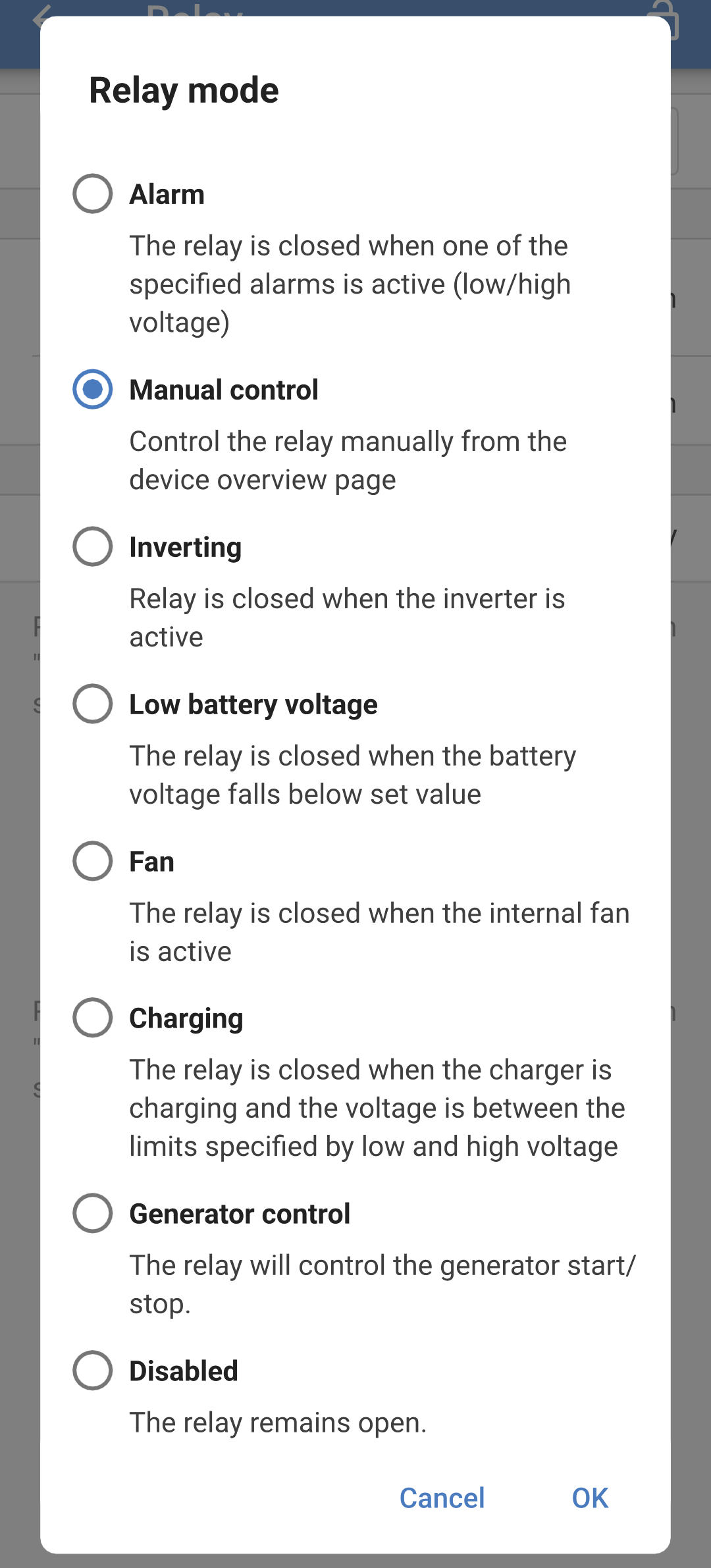

Sie können einen von mehreren Relaismodi aus der Liste auswählen:

  • Alarm: Das Relais ist geschlossen, wenn entweder eine hohe oder eine niedrige Batteriespannung aktiv ist.

    • Relais Niedrigspannung: Wählen Sie die Parameter aus, um einen Alarm für niedrige Batteriespannung einzustellen und zu löschen.

    • Relais Hochspannung: Wählen Sie die Parameter aus, um einen Alarm für eine hohe Batteriespannung einzustellen und zu löschen.

  • Manuelle Steuerung: Verwenden Sie diese Option, um das Relais manuell über die Seite Einstellungen – Relais oder die Statusseite zu steuern.

  • Wechselrichter: Die Relaiskontakte werden geschlossen, wenn der Multi RS als Wechselrichter fungiert.

  • Niedrige Batteriespannung: Das Relais schließt, wenn die Batteriespannung unter den eingestellten Wert fällt.

    • Relais Niedrigspannung: Wenn die Batteriespannung unter den eingestellten Wert fällt, schließt sich das Relais. Das Relais öffnet sich wieder, wenn die Spannung über eine höher eingestellte Spannung steigt.

  • Lüfter: Das Relais schließt, sobald der interne Lüfter des Multi RS in Betrieb ist.

  • Aufladen: Das Relais wird geschlossen, wenn das Ladegerät auflädt und die Batteriespannung zwischen den Grenzwerten für niedrige und hohe Spannung liegt.

    • Relais Niedrigspannung: Das Relais öffnet sich, wenn die Batteriespannung unter die niedrigere eingestellte Spannung fällt, und schließt sich wieder, wenn die Batteriespannung über der höheren eingestellten Spannung liegt.

    • Relais Hochspannung: Das Relais öffnet sich, wenn die Batteriespannung über der höheren eingestellten Spannung liegt, und schließt sich wieder, wenn die Batteriespannung unter der niedrigeren eingestellten Spannung liegt.

  • Generatorsteuerung: Weitere Informationen finden Sie im nächsten Abschnitt.

  • Deaktiviert: Das Relais wird nicht verwendet und die Kontakte bleiben immer offen.

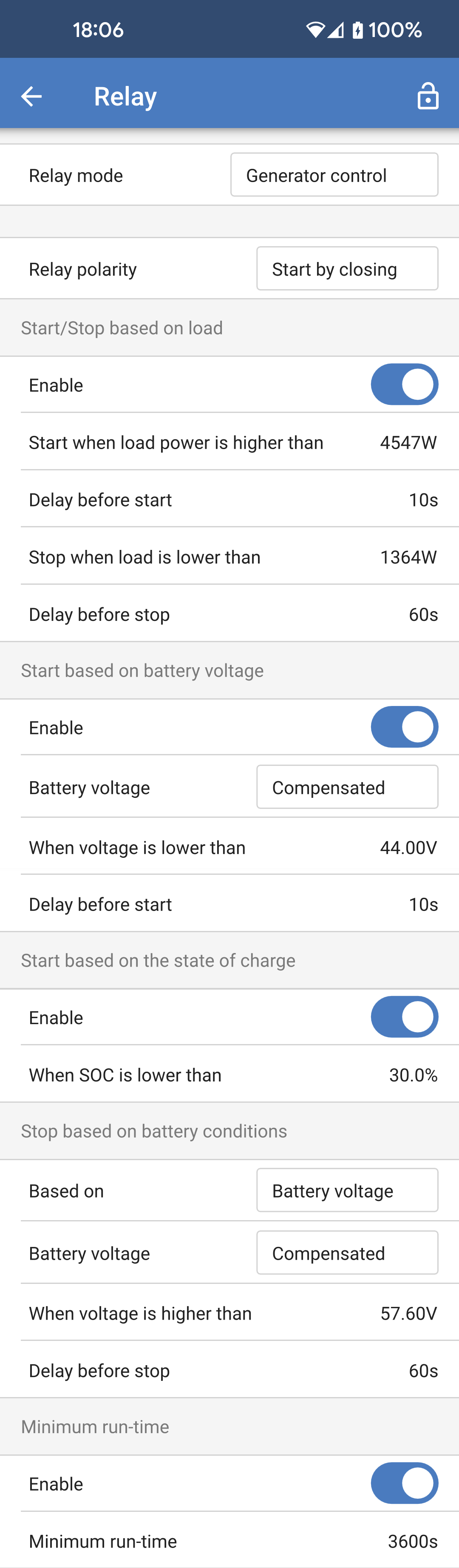

  • Generatorsteuerung: Wählen Sie diesen Modus für die Steuerung des Startens und Stoppens eines Generators über den Relais-Kontakt.

    Es gibt eine Reihe von Bedingungen, die zum Starten und Stoppen des Generators festgelegt werden können.

    Einige oder alle Bedingungen können über den Kippschalter für jede Bedingung aktiviert werden.

    • Polarität des Relais: Wählen Sie aus, ob der Relais-Kontakt geschlossen oder geöffnet werden soll, um den Generator zu starten.

    • Start/Stopp je nach Last: Starten Sie den Generator, wenn die Wechselstromausgangslast einen festgelegten Grenzwert erreicht.

      • Starten, wenn die Stromlast höher ist als: Passen Sie den Stromgrenzwert an, der überschritten werden muss, bevor der Generator startet.

      • Verzögerung vor Start: Stellen Sie eine Verzögerung zwischen der Aktivierung des Zustands hoher Last und dem tatsächlichen Start des Generators ein. Dies gilt für den Fall, dass der hohe Lastzustand nur ein kurzfristiges Ereignis ist.

      • Stoppen, wenn die Last geringer ist als: Schalten Sie den Generator ab, wenn die Last unter diesem Stromgrenzwert liegt.

      • Verzögerung vor Stopp: Stellen Sie eine Verzögerung ab dem Zeitpunkt ein, an dem die Last nicht mehr aktiv ist, bevor der Generator stoppt. Dies gilt für den Fall, dass die Last in kurzer Zeit erneut den Aktivierungsgrenzwert überschreitet.

    • Start basierend auf Batteriespannung: Starten Sie den Generator, wenn die Batteriespannung zu niedrig wird.

      • Batteriespannung: Wählen Sie aus, welche Messwerte der Batteriespannung für das Starten des Generators anhand der Spannung verwendet werden sollen.

      • Wenn die Spannung niedriger ist als: Der Generator startet, wenn die Spannung unter diesen Wert fällt.

      • Verzögerung vor Start: Stellen Sie eine bestimmte Zeitspanne ein, bevor der Generator startet, nachdem der Zustand aktiviert wurde.

    • Start basierend auf Ladezustand: Der Generator startet, wenn der SoC der Batterie unter einen festgelegten Wert fällt.

      • Wenn der SoC niedriger ist als: Wenn der SoC der Batterie unter diesen Wert fällt, startet der Generator.

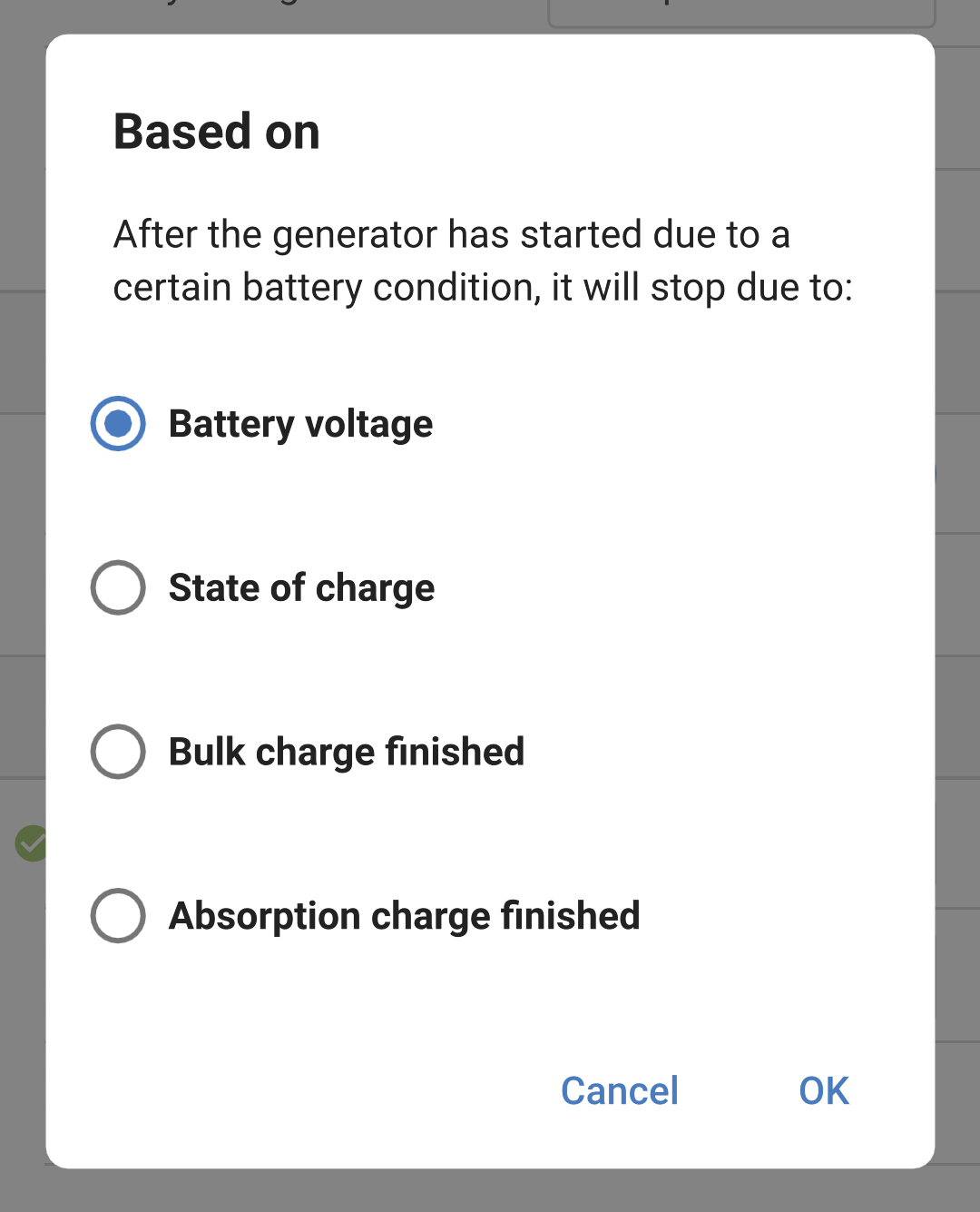

  • Stopp basierend auf dem Batteriezustand: Definieren Sie die Bedingungen, unter denen der Generator gestoppt werden soll. Wählen Sie eine der Bedingungen aus, nach denen der Generator gestoppt werden soll.

    • Batteriespannung: Wenn diese Option ausgewählt ist, können Sie die zu verwendende Spannungsquelle, der Spannungswert, bei dessen Überschreitung der Generator stoppt, und auch eine Stoppverzögerung einstellen.

    • Ladezustand: Wählen Sie diese Option und definieren Sie einen Ladezustandswert. Wenn dieser SoC-Wert überschritten wird, schaltet sich der Generator ab.

    • Konstantstromladung abgeschlossen: Geben Sie an, wie lange nach Abschluss der Konstantstromladung gewartet werden soll, bevor der Generator gestoppt wird.

    • Konstantspannungsladung abgeschlossen: Legen Sie eine Zeitspanne fest, die nach Abschluss der Konstantspannungsladung vergehen muss, bevor der Generator stoppt.

  • Mindestlaufzeit: Legen Sie eine Mindestlaufzeit für den Generator fest. Dies dient dazu, ein zu kurzes Ein- und Ausschalten des Generators zu verhindern.
