Multi RS

Übersichtsseite

Die Übersichtsseite bietet Informationen auf einen Blick über den Multi RS. Sie ist in drei Registerkarten unterteilt:

  • Übersicht: Sofortige Anzeige des grundlegenden Zustands des Solarenergieertrags, des Wechselstromeingangs und des Wechselstromausgangs.

  • Status: Sofortige Anzeige des Grundzustands des MPPT-Ladegeräts.

  • Verlauf: Lassen Sie sich die Solar- und Batteriedaten der letzten 30 Tage anzeigen.

  • Trends: Überprüfen Sie die aktuellen Trenddaten.

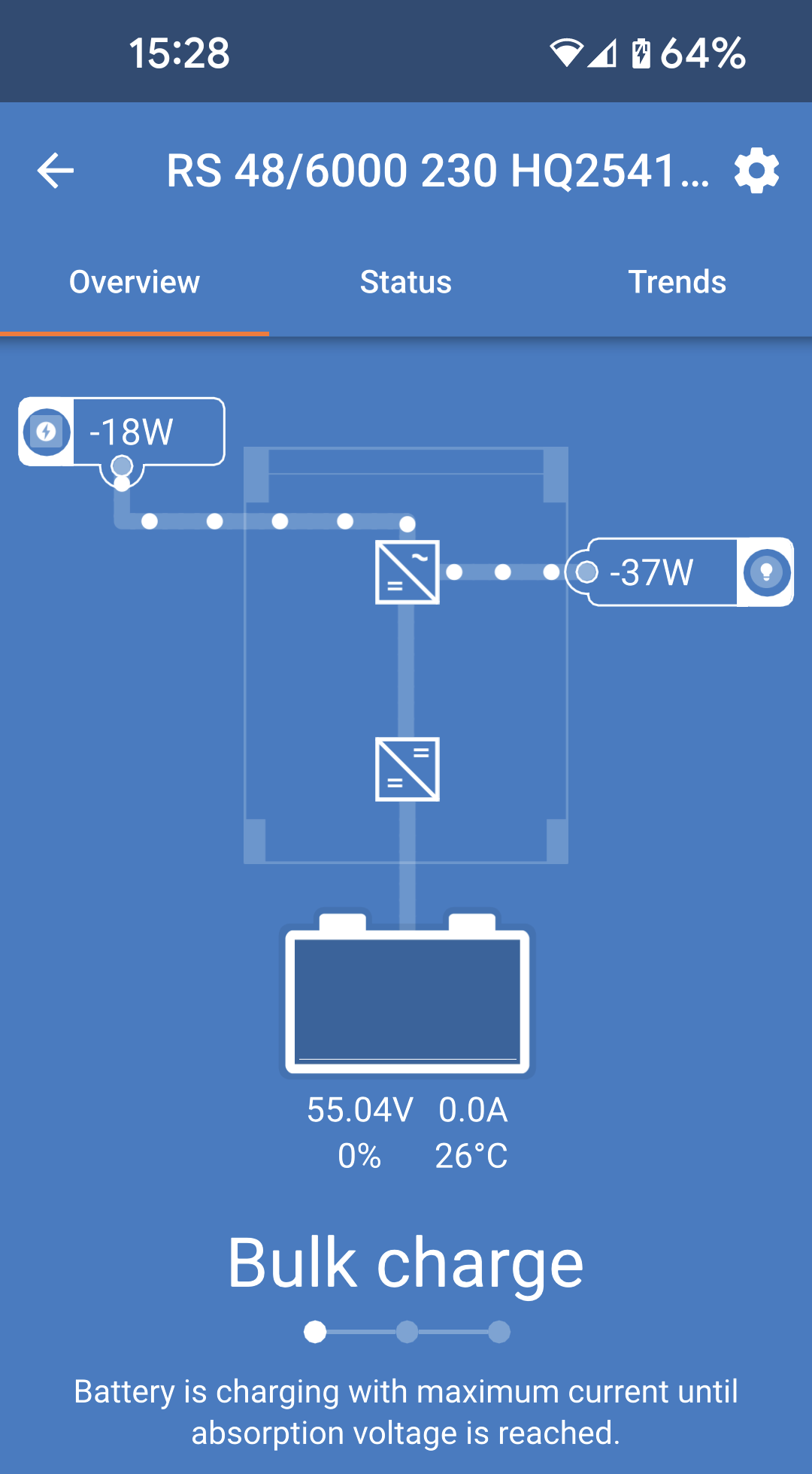

Übersicht:

  • Wechselstromeingang: Das Symbol oben links zeigt die Leistung des Wechselstromeingangs an. Ein negativer Wert bedeutet, dass Strom in das Netz exportiert wird.

  • Wechselstromausgang: Die Leistung des Wechselstromausgangs wird angezeigt.

  • Batterie: Unterhalb der Grafik der Batterie werden Spannung, Strom und Ladezustand angezeigt.

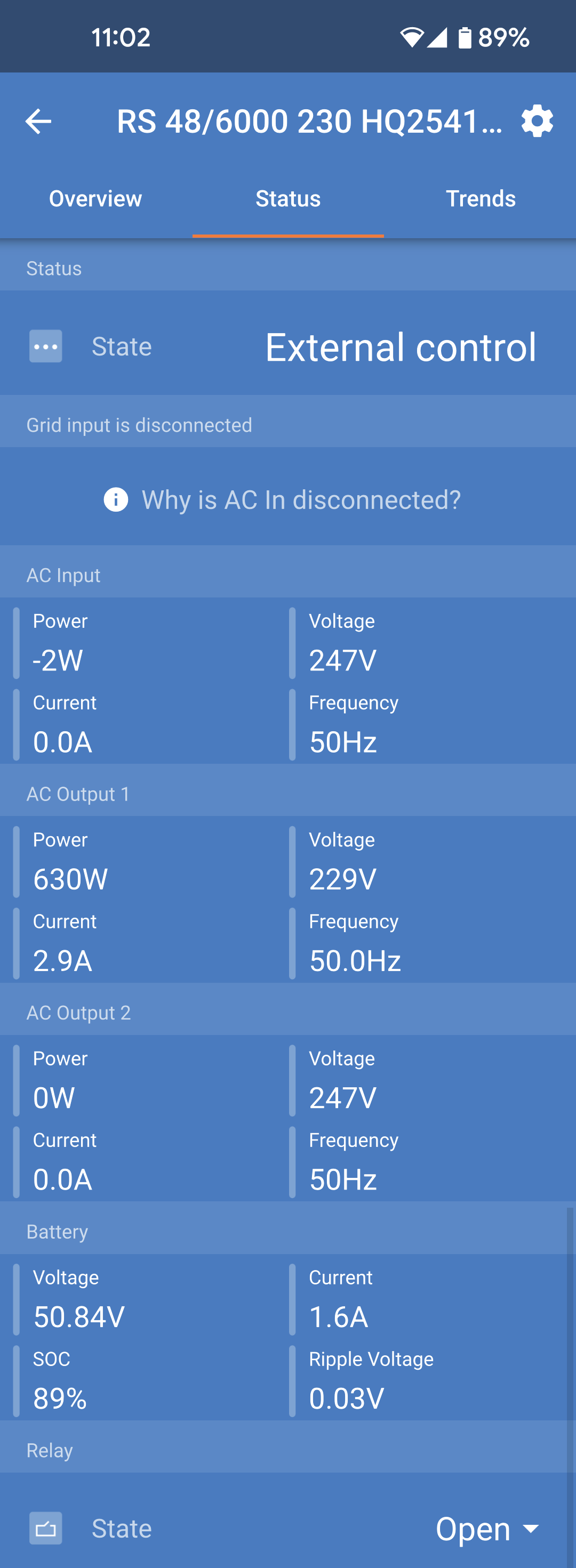

Registerkarte Status:

Die Registerkarte Status bietet detailliertere Informationen als die Registerkarte Übersicht.

  • Wechselstromeingang: Wechselstromeingangsleistung, Strom, Leistung und Frequenz wie abgebildet. Negative Werte zeigen an, dass Strom exportiert wird.

  • Wechselstromausgang 1: Zeigt die Leistung, den Strom, die Spannung und die Frequenz am Wechselstromausgang an.

  • Wechselstromausgang 2: Dies zeigt die gleichen Parameter wie der Wechselstromausgang 1.

  • Batterie: Die Batteriespannung, der Ladezustand (SoC), der Strom und die DC-Brummspannung werden angezeigt.

  • Relais: Der Status der Relais-Kontakte wird angezeigt. Wenn der Relais-Modus auf manuell eingestellt ist, kann das Relais hier auch durch Tippen auf das Auswahlmenü für den Status auf der rechten Seite gesteuert werden.


Ausführlichere Informationen zum Status:

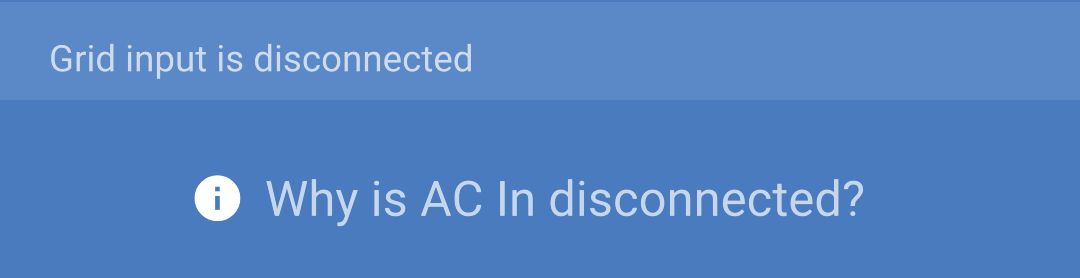

Falls beim Multi RS ein Problem auftritt, kann neben dem Ausrufezeichen ein Grund angegeben werden. In diesem Beispiel: „Warum ist der Wechselstrom unterbrochen?“

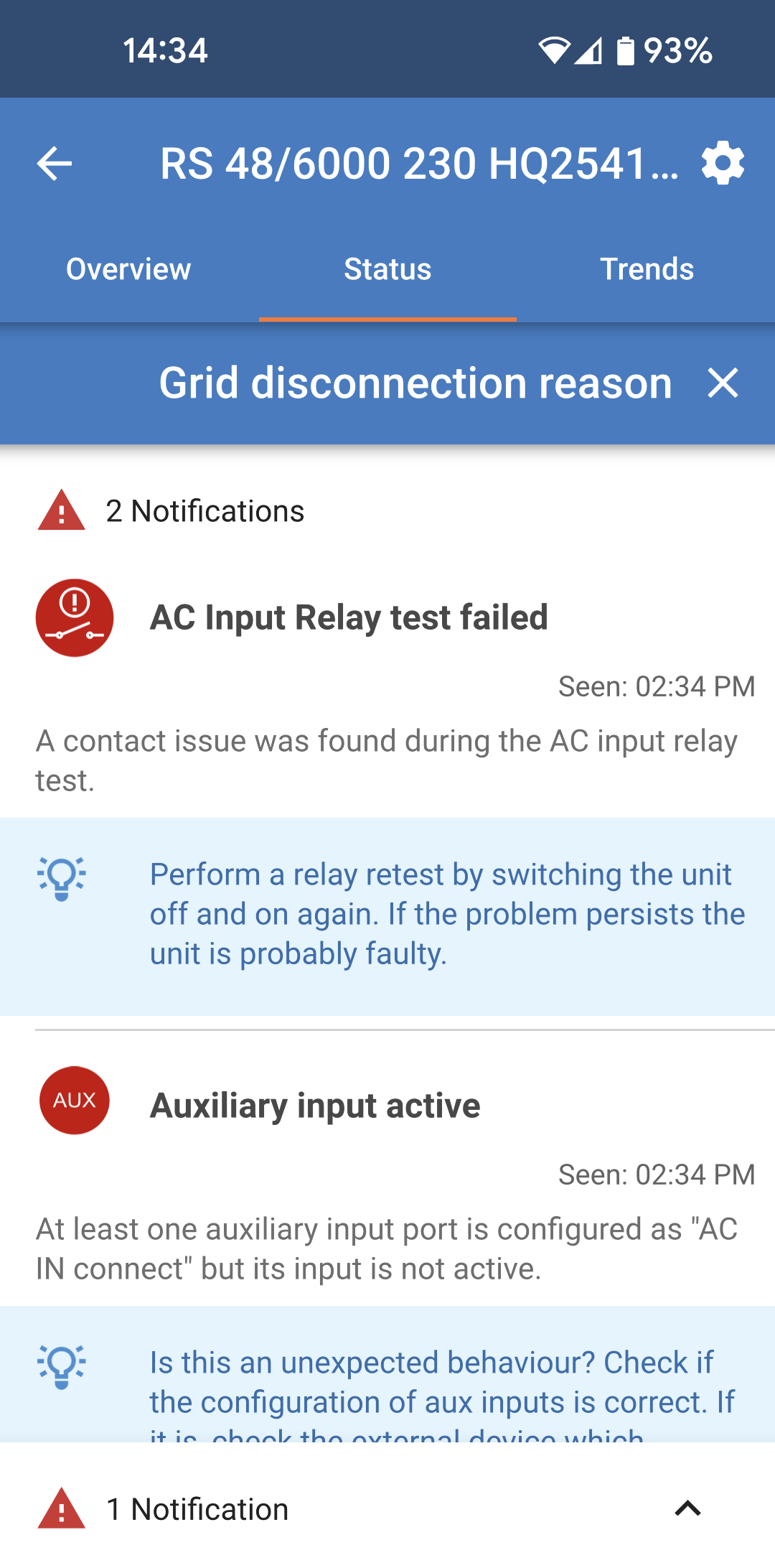

Tippen Sie auf dieses Informationsfeld, um ein Popup-Fenster mit weiteren Informationen und einigen Tipps zur Fehlerbehebung zu öffnen.

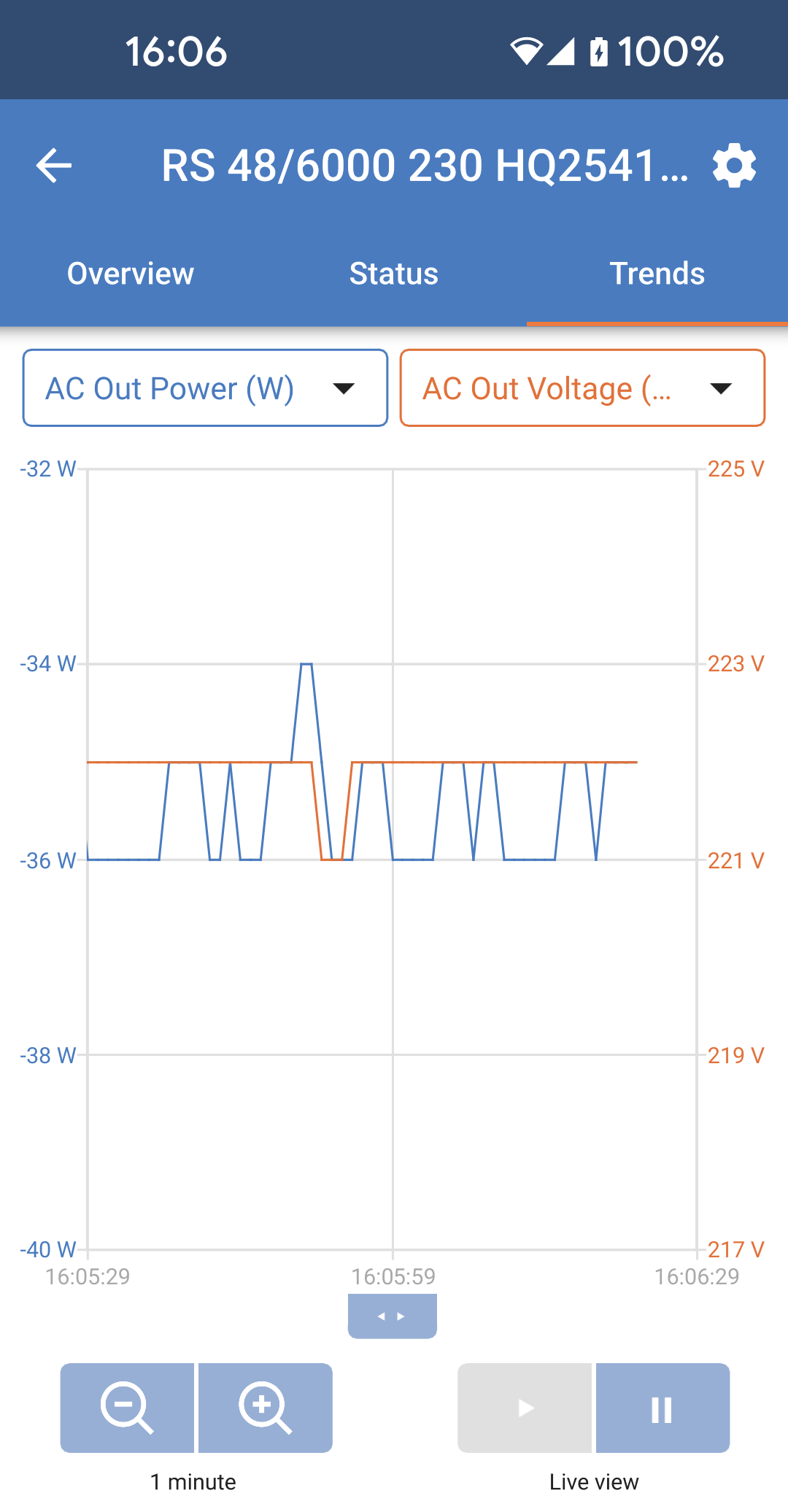

Registerkarte Trends:

  • Mit Hilfe der Auswahlmenüs oberhalb des Diagramms können Sie zwei verschiedene Datenpunkte auswählen.

  • Es wird ein Diagramm entsprechend den ausgewählten Parametern gerendert.
