3. Instalação

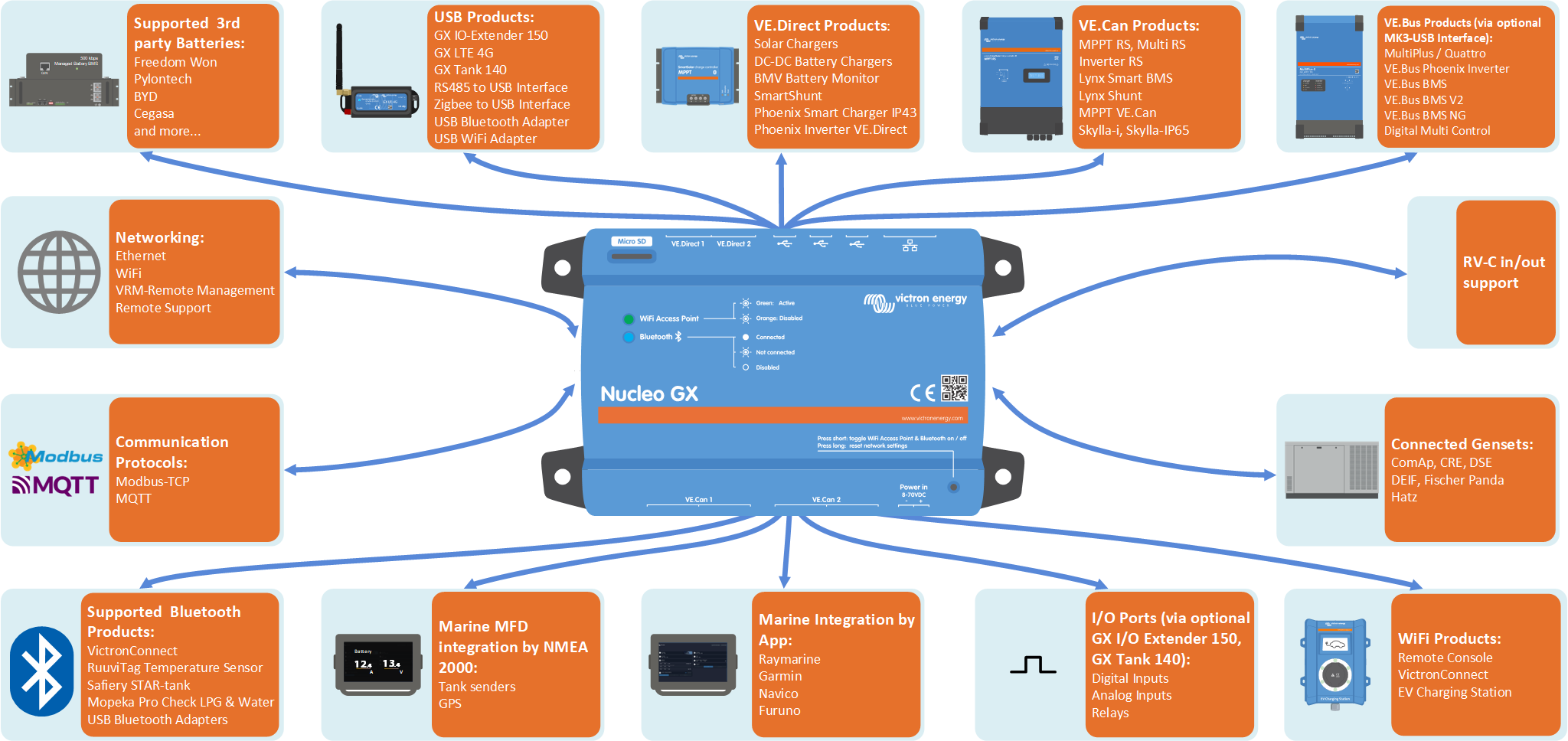

3.1. Resumo das ligações do Nucleo GX
Portas de comunicação | Outro |
|---|---|
2 x VE.Direct | Ranhura para cartão microSD (máx. 32 GB) Porta de entrada de alimentação (8 VCC - 70 VCC) Botão (Reinicialização) Campainha LED |
1 x VE.Can (não isolada) 1x VE.Can (isolado) | |
Ethernet | |
WiFi 2,4 GHz (802.11 b/g/n) incluindo o ponto de acesso WiFi | |
Bluetooth Smart | |
3x portas USB Host (máx. 1,5 A) | |
O Nucleo GX não proporciona uma porta VE.Bus, relés, entradas analógicas ou uma saída HDMI. Estas funções podem ser adicionadas com a interface MK3-USB (VE.Bus), GX I/O Extender 150 (relés, E/S digital), GX Tank 140 (sensores de depósito com fios) ou sensores sem fios compatíveis como Ruuvi (sensores Bluetooth) e um ecrã Android (por Wi-Fi). | |
O Nucleo GX é compatível com 25 dispositivos VE.Direct, no máximo, independentemente de serem ligados através das portas VE.Direct ou USB. No entanto, este limite pode ser inferior em sistemas complexos como, por exemplo, com vários inversores PV ou inversores sincronizados. Deve deixar sempre alguma margem no seu sistema para assegurar um funcionamento fiável. |
3.2. Opções e acessórios de montagem
As seguintes opções de montagem e acessórios estão disponíveis para compra:
3.3. Alimentação do Nucleo GX
O dispositivo é alimentado através do conector Power in V+ e aceita de 8 VCC a 70 VCC. Este dispositivo não pode ser alimentado a partir de nenhuma das outras ligações (p. ex., Ethernet ou USB). O cabo de alimentação elétrica CC fornecido inclui um fusível em linha de fusão lenta de 3,15 A.
Se a tensão CC exceder 60 V, o Nucleo GX é classificado como um «produto integrado». A instalação deve impedir o acesso do utilizador aos terminais, para o cumprimento das normas de segurança.
Recomendação:
Evite alimentar o dispositivo GX a partir do terminal Ac-out de um inversor/carregador. Em caso de desligamento devido a uma sobrecarga do inversor, temperatura elevada ou baixa tensão da bateria, o dispositivo GX também se vai desligar, perdendo toda a capacidade de monitorização e acesso remoto. É recomendável alimentar o dispositivo GX diretamente a partir da bateria.
Aspetos sobre o isolamento
O dispositivo GX pode ser ligado a vários componentes do sistema. Para prevenir os circuitos de terra, certifique-se de que efetua um isolamento apropriado. Na maioria dos casos, isto não é um problemas, mas uma conceção do sistema correta continua a ser essencial.
Tipo de porta | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX | Nucleo GX |
|---|---|---|---|---|---|
VE.Bus | Com isolamento | Com isolamento | Com isolamento | Com isolamento | N/A |
VE.Direct | Com isolamento | Com isolamento | Com isolamento | Com isolamento | Com isolamento |
VE.Can | Sem isolamento | 1) | 1) | Com isolamento | 1) |
USB 3) | Sem isolamento | Sem isolamento | Sem isolamento | Sem isolamento | Sem isolamento |
Ethernet 2) | Com isolamento | Com isolamento | Com isolamento | Com isolamento | Com isolamento |
1) A porta VE.Can 1 está isolada galvanicamente; a porta VE.Can 2 não está isolada 2) A porta Ethernet está isolada, exceto a blindagem: utilize cabos UTP não blindados na rede de Ethernet. 3) As portas USB não estão isoladas. Ligar um dongle WiFi ou um dongle GPS não cria nenhum problema, pois estes dispositivos não são alimentados por uma fonte externa. Mesmo ao utilizar um hub USB alimentado separadamente, pode ocorrer um circuito de terra. No entanto, os testes exaustivos mostraram que isto não causa problemas operacionais. | |||||
Ampliar as portas USB
O número de portas USB pode ser aumentado com um hub USB. No entanto, as portas USB integradas têm uma disponibilidade de potência limitada.
Recomendação:
Utilize sempre hubs USB alimentados e selecione produtos de elevada qualidade para minimizar os problemas.
Para aumentar o número de dispositivos VE.Direct, pode utilizar um adaptador VE.Direct para USB. Consulte neste documento o limite de quantidade dos dispositivos que podem ser ligados a vários dispositivos GX.
