8. Annexe

8.1. Annexe A

  1. Consommateurs pouvant être contrôlés directement par la sortie de déconnexion de consommateur du BMS VE.Bus NG :

    • Convertisseurs :

      Tous les convertisseurs VE.Direct et les convertisseurs Smart. Raccordez la sortie de déconnexion de consommateur du BMS à la borne H du connecteur à 2 pôles du convertisseur.

    • Convertisseurs CC/CC :

      Tous les convertisseurs CC-CC de type Tr avec connecteur d’allumage/arrêt à distance, Orion 12/24-20 et Orion XS. Raccordez la sortie de déconnexion de consommateur du BMS à la borne de droite du connecteur à 2 pôles.

    • BatteryProtect et Smart BatteryProtect :

      Raccordez la sortie de déconnexion de consommateur (LOAD) du BMS à la borne 2.1 (borne de droite) pour le BatteryProtect et à la broche H du connecteur à 2 pôles pour le Smart BatteryProtect.

    • Cyrix-Li-Load :

      Raccordez la sortie de déconnexion de consommateur (LOAD) du BMS à l’entrée de contrôle du Cyrix.

  2. Consommateurs pour lesquels un câble d’allumage/arrêt à distance inverseur est nécessaire (référence ASS030550100 ou -120) :

    • Convertisseurs VE.Bus et VE.Bus Inverter Compact d’une puissance nominale de 1 200 VA ou plus.

  3. Contrôleurs de charge solaire pouvant être contrôlés directement par la sortie de déconnexion de chargeur (CHARGER) :

    • BlueSolar MPPT 150/70 et 150/80 CAN-bus :

      Raccordez la sortie de déconnexion de chargeur (CHARGER) du BMS à la borne de gauche du connecteur à 2 pôles (B+).

    • SmartSolar MPPT 150/45 et version supérieure, 250/60 et version supérieure.

      Raccordez la sortie de déconnexion de chargeur du BMS à la borne de droite (marquée +) ou à la borne de gauche (marquée H) du connecteur à 2 pôles

  4. Les contrôleurs de charge solaire pour lesquels un câble d’allumage/arrêt à distance non inverseur VE.Direct est nécessaire (référence ASS030550320) :

    • Modèles BlueSolar MPPT sauf les BlueSolar MPPT 150/70 et 150/80 CAN-bus

    • SmartSolar MPPT jusqu'à 150/35.

  5. Chargeurs de batterie :

    • Chargeurs Smart IP43 :

      Raccordez la sortie de déconnexion de chargeur (CHARGER) du BMS à la borne H du connecteur à 2 pôles.

    • Autres chargeurs de batterie :

      Utilisez un Cyrix-Li-Charge.

8.2. Affichage de l’état de charge du BMS VE.Bus NG sur un dispositif GX

Contrairement au BMS VE.Bus V2, le BMS VE.Bus NG transmet l’état de charge (SoC) via le réseau VE.Bus. Ce guide explique comment activer et afficher le SoC sur un dispositif GX.

Avis

L’activation de cette fonctionnalité ajoute uniquement le SoC. Aucun autre paramètre du BMS n’est transmis au dispositif GX.

Activer le paramètre « Contrôleur de batterie » sur le convertisseur MultiPlus/Quattro

Pour transmettre le SoC au dispositif GX, vous devez activer le paramètre Contrôleur de batterie sur le MultiPlus/Quattro. Cela peut être fait via Remote VEConfigure ou VictronConnect.

Utilisation de Remote VEConfigure

  1. Téléchargez le fichier Remote VEConfigure depuis l’appareil

  2. Ouvrez le fichier dans VEConfigure

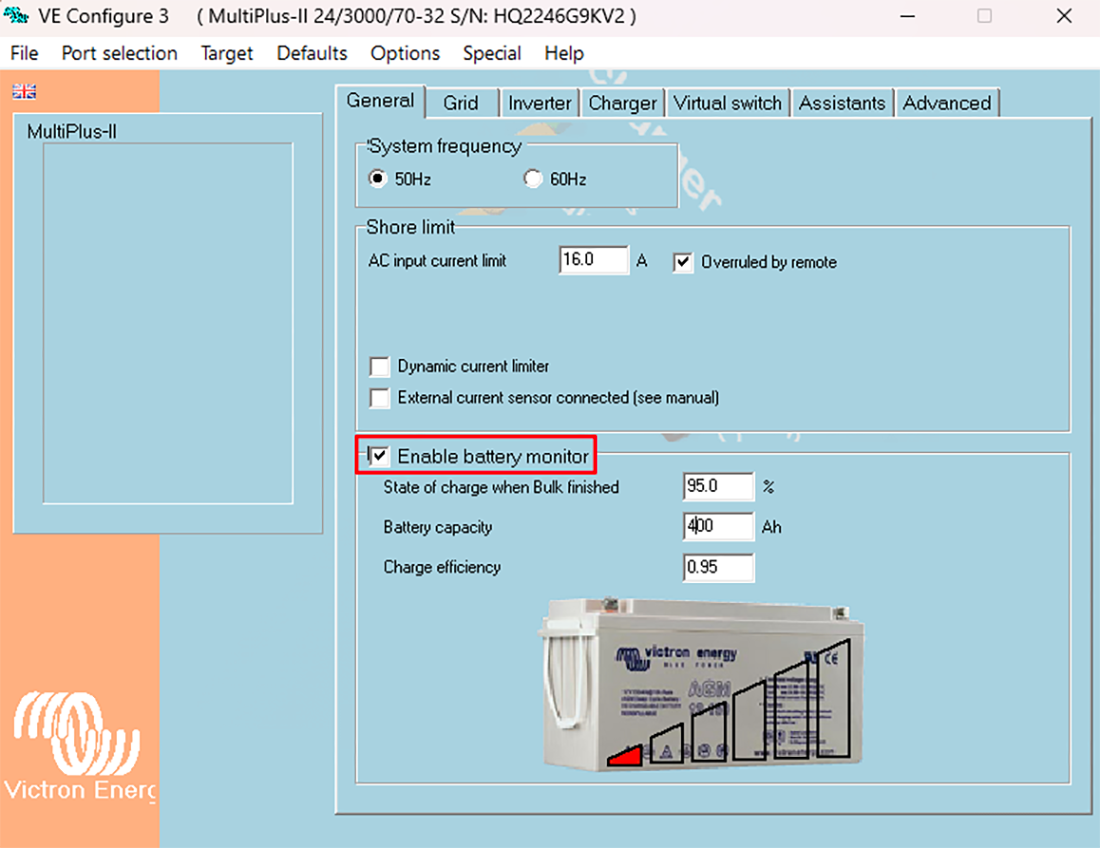

  3. Dans l’onglet Général, cochez « Contrôleur de batterie »

    Avis

    Les paramètres « Capacité de la batterie » et « Efficacité de charge » ne sont pas pertinents ici, car ils sont gérés par le BMS VE.Bus NG.

  4. Cliquez sur Fichier → Quitter et confirmez l’enregistrement des modifications

  5. Cliquez sur « Oui »

  6. Téléchargez le fichier mis à jour sur le MultiPlus/Quattro à l’aide de Remote VEConfigure


Utilisation de VictronConnect

  1. Connectez une interface MK3-USB entre le MultiPlus/Quattro et le dispositif exécutant VictronConnect (PC ou Android). Reportez-vous à la documentation de l’interface MK3-USB.

  2. Ouvrez VictronConnect

  3. Sélectionnez le MultiPlus/Quattro dans Mes appareils

  4. Accédez à Paramètres → Général

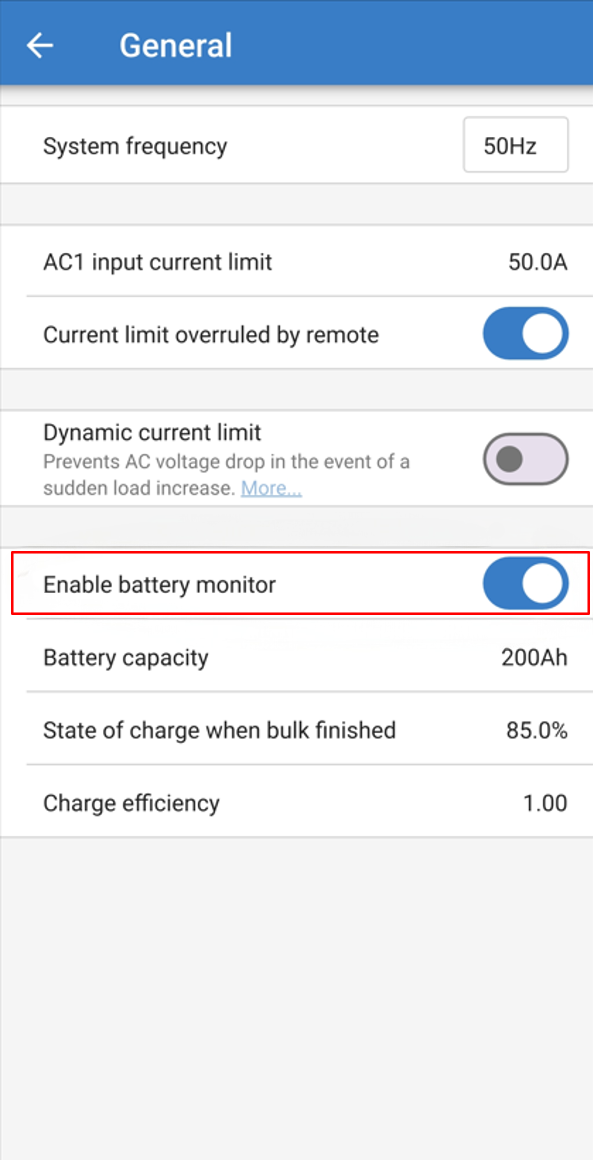

  5. Activez l’option Contrôleur de batterie


Sélectionnez le contrôleur de batterie dans le dispositif GX

Cette étape n’est nécessaire que si plusieurs dispositifs de surveillance de batterie sont connectés au dispositif GX.

Dans ce cas, assurez-vous que le MultiPlus/Quattro est sélectionné comme contrôleur de batterie actif :

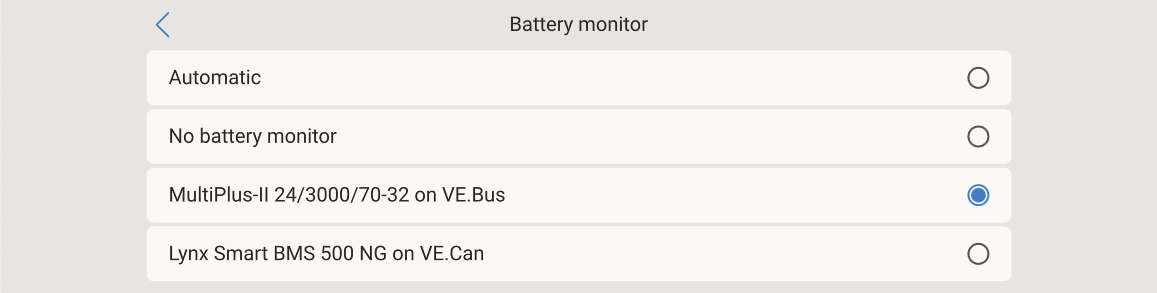

  • Accédez à Paramètres → Configuration du système → Contrôleur de batterie et activez l’option sur le MultiPlus/Quattro

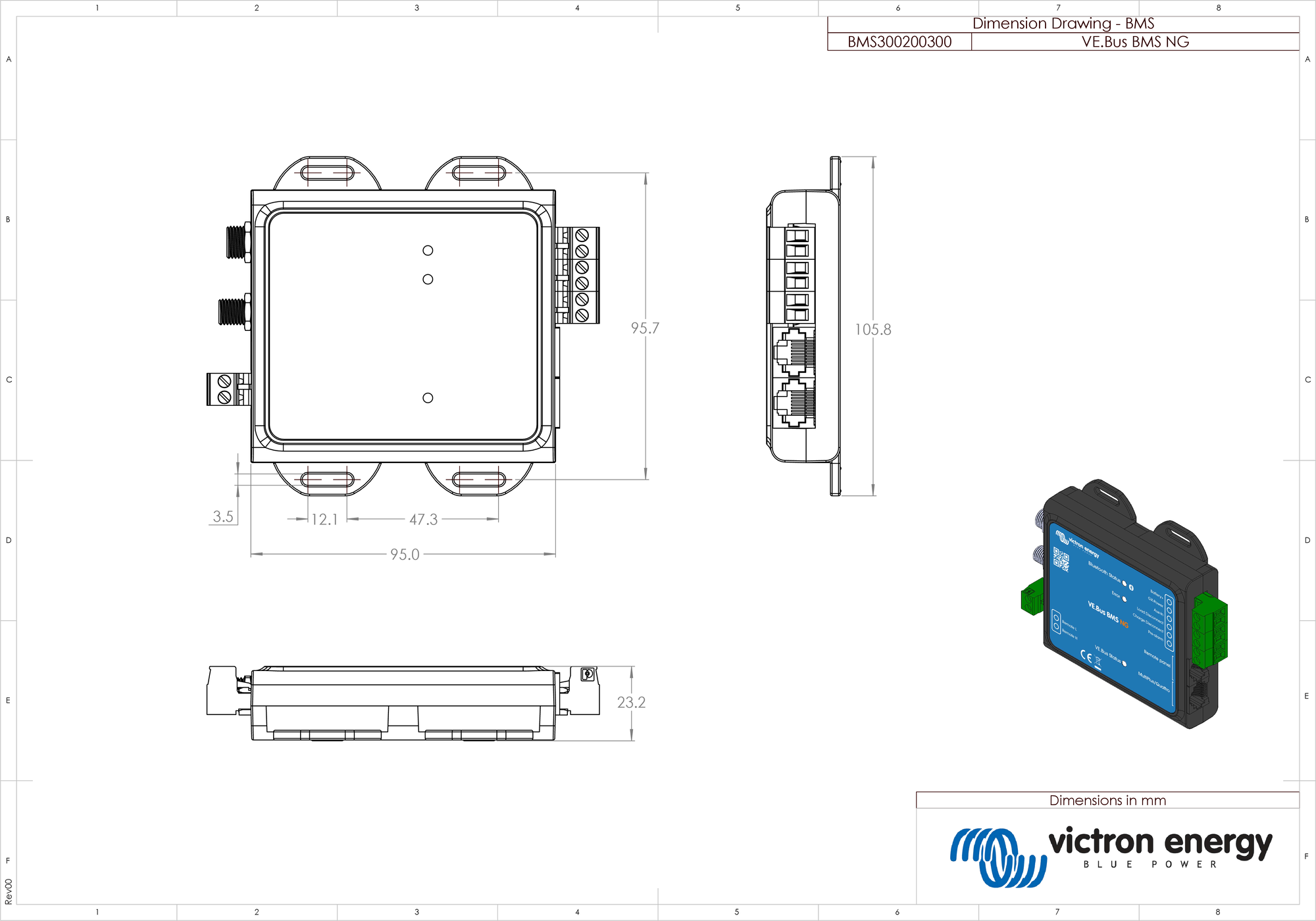

8.3. Dimensions du boîtier BMS VE.Bus NG

DimensionDrawing_VE_bus_BMS_NG-rev00.pdf
