VE.Bus BMS NG

8. Bilaga

I detta avsnitt:

8.1. Bilaga A

  1. Belastningar som kan styras direkt med VE.Bus BMS NG utgång för belastningsfrånkoppling.

    • Växelriktare:

      Alla växelriktare VE.Direct och växelriktare Smart. Anslut BMS:s utgång för belastningsfrånkoppling till terminal H på växelriktarens tvåpoliga kontakt.

    • DC-DC-omvandlare:

      Alla Tr-sorters DC-DC-omvandlare med fjärrstyrd av/på-anslutning, Orion 12/24-20 och Orion XS. Anslut BMS:s utgång för belastningsfrånkoppling till den högra terminalen i den tvåpoliga kontakten.

    • BatteryProtect och Smart BatteryProtect

      Anslut BMS:s belastningsfrånkoppling (LOAD) till terminal 2.1 (höger terminal) för BatteryProtect och H-stiftet i den 2-poliga kontakten för Smart BatteryProtect.

    • Cyrix -Li-Load

      Anslut BMS:s belastningsfrånkoppling (LOAD) till Cyrix styrningskanal.

  2. Belastningar för vilka en inverterande av/på-fjärrkabel krävs (artikelnummer ASS030550100 eller -120)

    • Alla VE-Bus-växelriktare och VE.Bus Inverter Compact med en kapacitet på 1 200 VA eller mer.

  3. Solcellsladdningsregulatorer som kan styras direkt med utgången för laddningsfrånkoppling (CHARGER)

    • BlueSolar MPPT 150/70 och 150/80 CAN-bus

      Anslut BMS:s laddningsfrånkoppling (CHARGER) till den högra terminalen i den 2-poliga kontakten (B+).

    • SmartSolar MPPT 150/45 och högre, 250/60 och högre

      Anslut BMS:s utgång för laddningsfrånkoppling till den högra terminalen (markerad +) eller den vänstra terminalen (markerad H) på den tvåpoliga kontakten.

  4. Solcellsladdningsregulatorer för vilka en VE.Direct icke-inverterande fjärrstyrd av/på-kabel behövs (artikelnummer ASS030550320):

    • Alla BlueSolar MPPT-modeller, förutom BlueSolar MPPT 150/70 och 150/80 CAN-bus

    • SmartSolar MPPT upp till 150/35

  5. Batteriladdare:

    • Smart IP43-laddare

      Anslut BMS:s utgång för laddningsfrånkoppling (CHARGER) till terminal H på den 2-poliga kontakten.

    • Andra batteriladdare:

      Använd en Cyrix-Li-Charge.

8.2. Visning av VE.Bus BMS NG SoC på en GX-enhet

Till skillnad från VE.Bus BMS V2, för VE.Bus BMS NG laddningsstatus (state of charge, SoC) över VE.Bus-nätverket. Den här guiden förklarar hur du aktiverar och visar SoC på en GX-enhet.

Obs!

Aktivering av den här funktionen lägger endast till SoC. Inga andra BMS-parametrar vidarebefordras till GX-enheten.

Aktivera ”batteriövervakare” på MultiPlus/Quattro.

För att vidarebefordra SoC till GX-enheten måste du aktivera batteriövervakarinställningen på Multiplus/Quattro. Detta kan göras via Remote VEConfigure eller VictronConnect.

Med Remote VEConfigure

  1. Ladda ner Remote VEConfigure-filen från enheten.

  2. Öppna filen i VEConfigure.

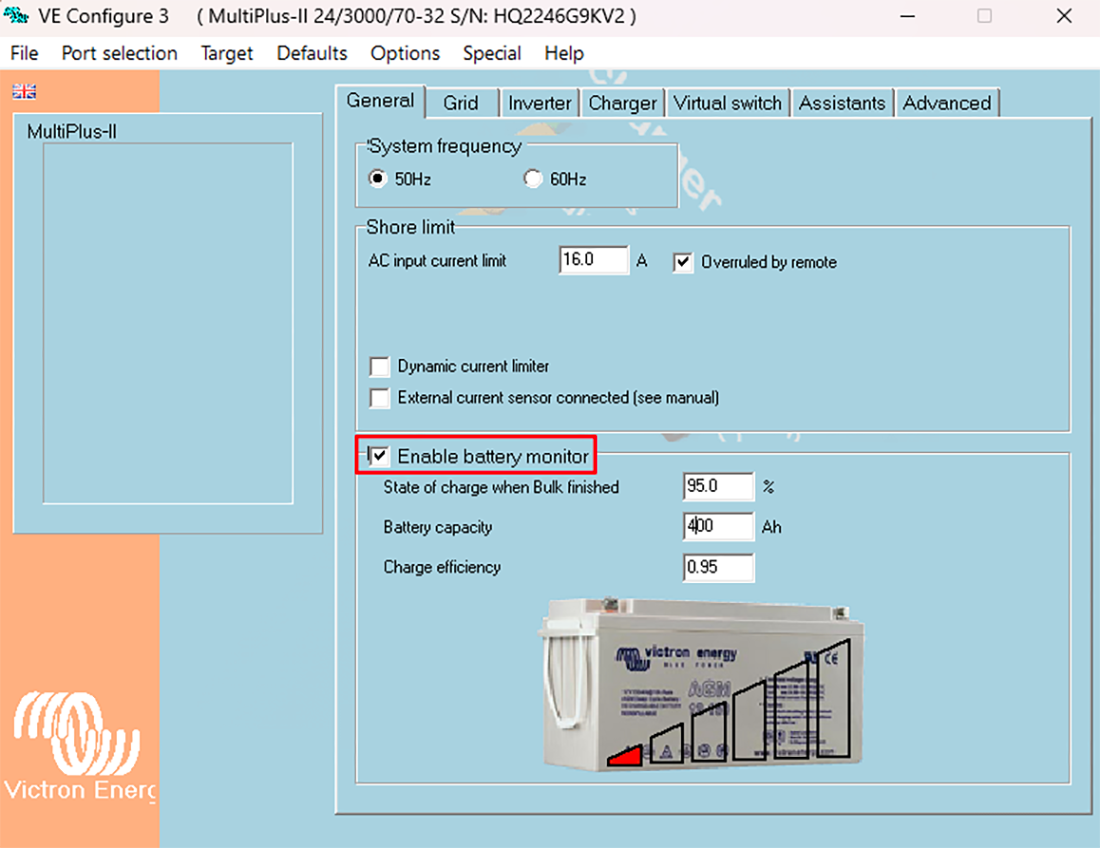

  3. Klicka på batteriövervakare i fliken Allmän.

    Obs!

    Batterikapacitet och laddningsverkningsgrad är inte relevanta i det här fallet eftersom dessa parametrar hanteras av VE.Bus BMS NG.

  4. Klicka på Fil → Gå ur och bekräfta att du vill spara ändringarna.

  5. Klicka på Ja.

  6. Ladda upp den uppdaterade filen tillbaka till MultiPlus/Quattro genom att använda Remote VEConfigure.


Använda VictronConnect

  1. Anslut ett MK3-USB-gränssnitt mellan MultiPlus/Quattro och enheten som kör VictronConnect (PC eller Android). Se dokumentationen om MK3-USB-gränssnitt.

  2. öppna VictronConnect

  3. Välj MultiPlus/Quattro från Mina enheter.

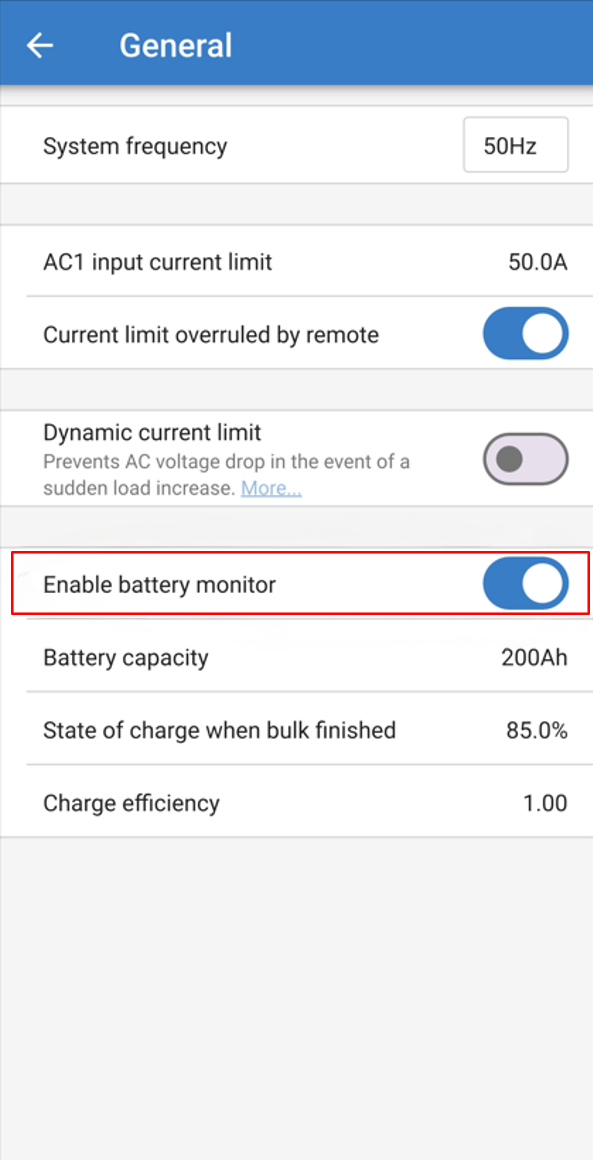

  4. Gå till Inställningar → Allmänna.

  5. Aktivera alternativet Batteriövervakare.


Välj batteriövervakaren i GX-enheten.

Detta steg är endast nödvändigt om flera batteriövervakningsenheter är anslutna till GX-enheten.

Säkerställ i sådana fall att MultiPlus/Quattro väljs som den aktiva batteriövervakaren:

  • Gå till Inställningar→ Systeminställningar → Batteriövervakare och aktivera alternativet på MultiPlus/Quattro.


8.3. Försörjning av VE.Bus BMS NG utan en ansluten Multi

I situationer där VE.Bus BMS NG måste vara i drift utan en ansluten Multi kan den försörjas separat.

Steg-för-steg

  1. Anslut en DC-effektförsörjning mellan:

    • Stift 3 (GND) på något av RJ45-uttagen på VE.Bus BMS NG — uttagen är internt kopplade så det räcker att använda ett — och

    • +Bat-terminalen på Phoenix 6-poliga kontakt.

  2. Säkerställ korrekt polaritet och nätspänning i enlighet med Tekniska specifikationer VE.Bus BMS VG.

  3. När den är försedd med ström startar VE.Bus BMS NG och batteridata blir tillgänglig via VictronConnect.

BMS_Without_Multi.svg

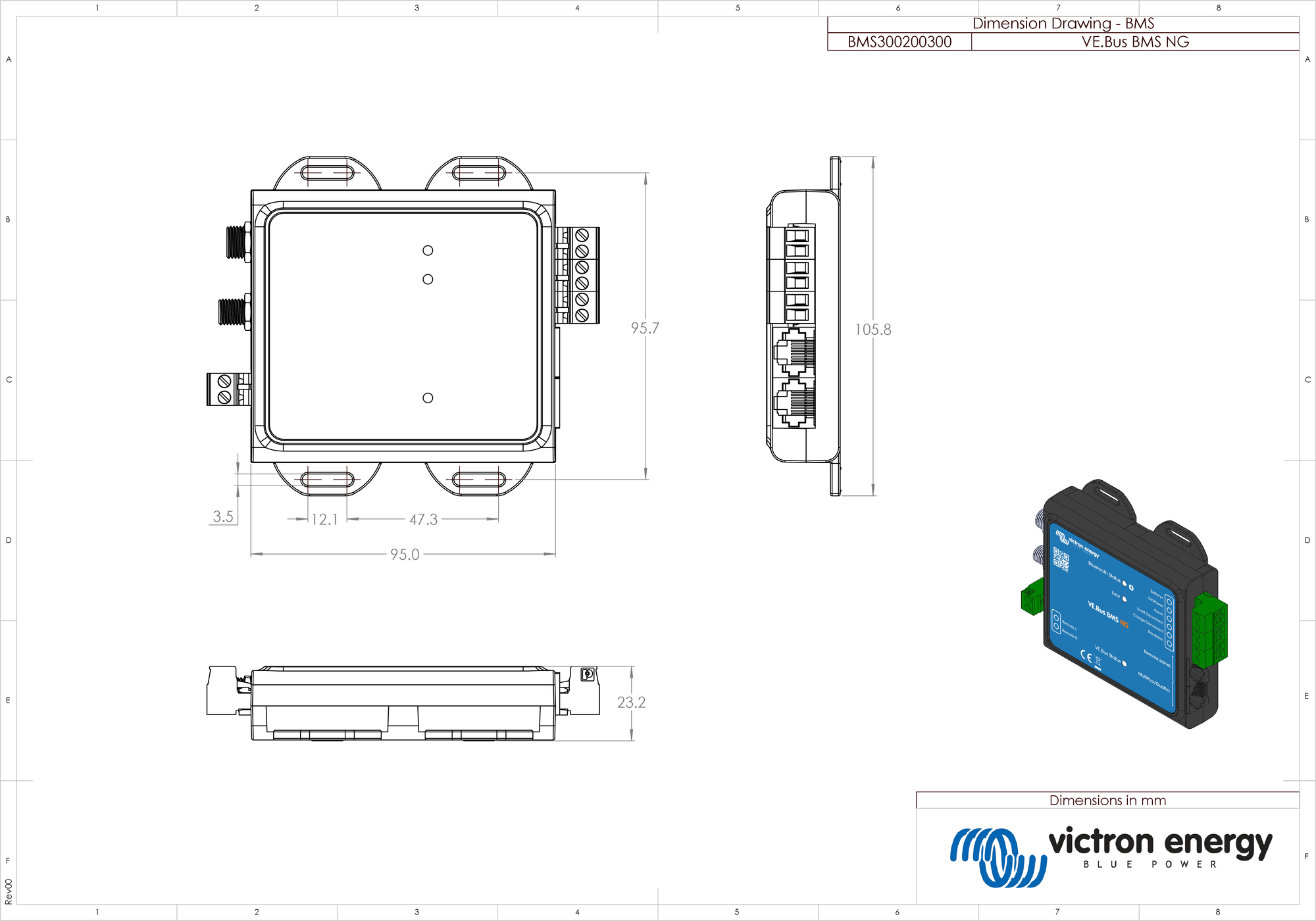

8.4. Dimensioner VE.Bus BMS NG

DimensionDrawing_VE_bus_BMS_NG-rev00.pdf
