VE.Bus BMS NG

8. Bijlage

In deze sectie:

8.1. Bijlage A

  1. Belastingen die direct bestuurd kunnen worden door de Load uitgang van het VE.Bus BMS NG:

    • Omvormers:

      Alle omvormers met VE.Direct en Smart omvormers. Verbind de Load uitgang van het BMS met aansluitklem H van de 2-polige aansluiting van de omvormer.

    • DC-DC omzetters:

      Alle Tr type DC-DC omzetters met remote aan/uit aansluiting, de Orion 12/24-20 en de Orion XS. Verbind de Load uitgang van het BMS met de rechter aansluitklem van de 2-polige aansluiting.

    • BatteryProtect en Smart BatteryProtect:

      Verbind de Load uitgang van het BMS met aansluitklem 2.1 (rechter aansluitklem) voor het BatteryProtect en H-pen van de 2-polige aansluiting voor het Smart BatteryProtect.

    • Cyrix-Li-Load:

      Verbind de Load uitgang van het BMS met de besturingsingang van de Cyrix.

  2. Belastingen waarvoor een inverterende remote aan-uit kabel nodig is (artikelnummer ASS030550100 of -120):

    • VE.Bus inverters en VE.Bus Inverter Compact van 1200 VA of meer

  3. PV-laadregelaars die direct bestuurd kunnen worden door Charger uitgang:

    • BlueSolar MPPT 150/70 en 150/80 CAN-bus:

      Verbind de Charger uitgang van het BMS met de linker aansluitklem van de 2-polige aansluiting (B+).

    • SmartSolar MPPT 150/45 en hoger, 250/60 en hoger

      Verbind de Charger uitgang van het BMS met de rechter aansluitklem (gemarkeerd +) of de linker aansluitklem (gemarkeerd H) van de 2-polige aansluiting.

  4. PV-lader besturingen waarvoor een VE.Direct nietinverterende remote aan-uit kabel nodig is (artikelnummer ASS030550320):

    • BlueSolar MPPT-modellen, buiten de BlueSolar MPPT 150/70 en 150/80 CAN-bus

    • SmartSolar MPPT tot 150/35

  5. Acculaders

    • Smart IP43-acculaders:

      Verbind de Charge uitgang van het BMS met aansluitklem H van de 2-polige aansluiting.

    • Andere acculaders:

      Gebruik een Cyrix-Li-Charge

8.2. Weergave van de VE.Bus BMS NG laadtoestand op een GX-apparaat

In tegenstelling tot de VE.Bus BMS V2 verzendt de VE.Bus BMS NG laadtoestand (SoC) over het VE.Bus-netwerk. Deze handleiding legt uit hoe de laadtoestand in te schakelen en weer te geven op een GX-apparaat.

Let op

Inschakelen van deze functie alleen de laadtoestand toe. Geen andere BMS-parameters worden naar het GX-apparaat doorgestuurd.

Schakel “Accumonitor” op de MultiPlus/Quattro in

Om laadtoestand door te sturen naar het GX-apparaat moet de accumonitorinstelling ingeschakeld worden op de MultiPlus/Quattro. Dit kan uitgevoerd worden met Remote VEConfigure of VictronConnect.

Met Remote VEConfigure

  1. Download het Remote VEConfigure-bestand van het apparaat

  2. Open het bestand in VEConfigure

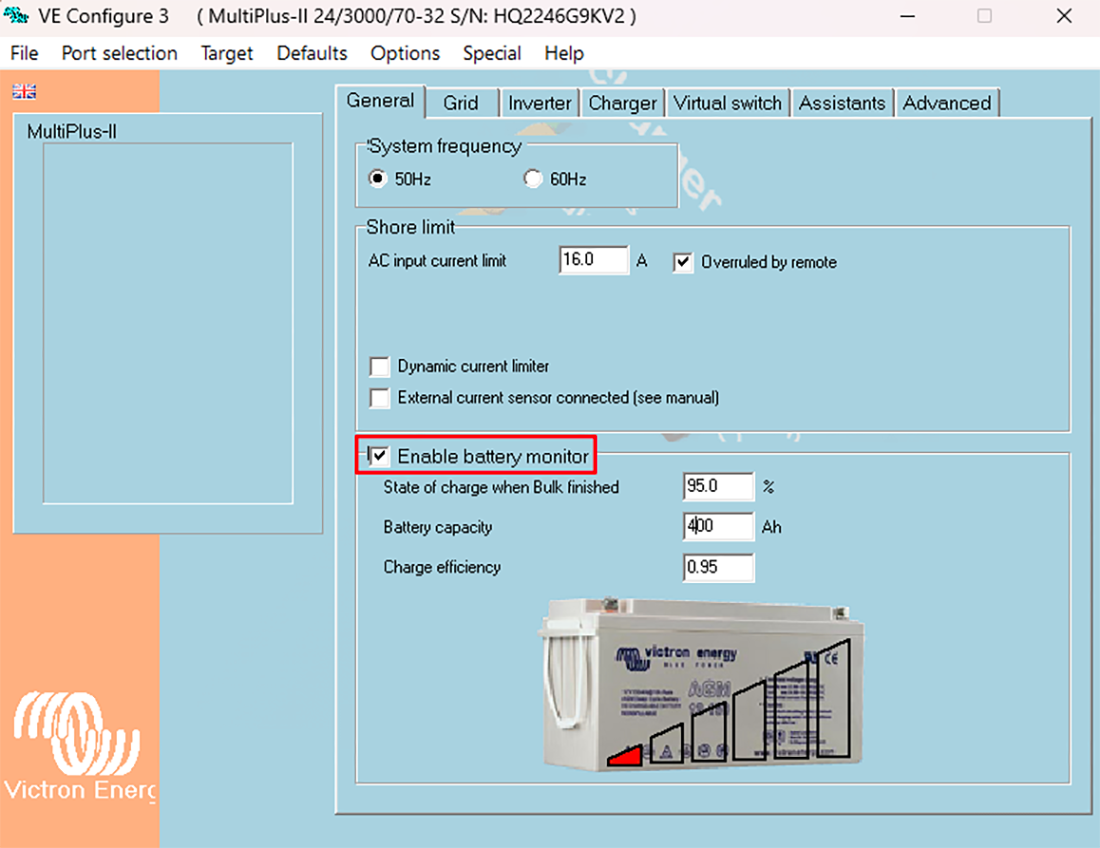

  3. Kruis in het algemeen tabblad accumonitor aan

    Let op

    ”Accucapaciteit" en ”Laadefficiëntie" zijn niet relevant in dit geval, daar deze parameters beheerd worden door de VE.Bus BMS NG.

  4. Klik op bestand → Afsluiten en bevestigen dat de wijzigingen zijn opgeslagen

  5. Klik op 'Ja'

  6. Upload het bijgewerkte bestand naar de MultiPlus/Quattro via Remote VEConfigure


VictronConnect gebruiken

  1. Sluit een MK3-USB interface aan tussen de MultiPlus/Quattro en het apparaat dat VictronConnect (PC of Android). Raadpleeg de MK3-USB interface-documentatie.

  2. Open VictronConnect

  3. Selecteer de MultiPlus/Quattro bij Mijn apparaten

  4. Ga naar Instellingen → Algemeen

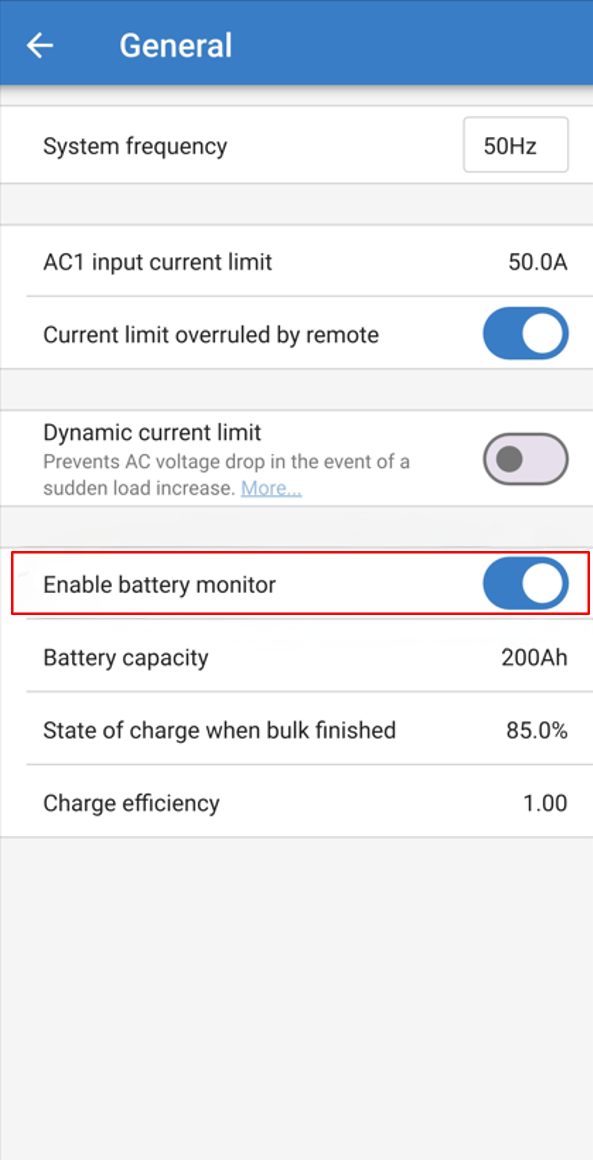

  5. Schakel de accumonitor-optie in


Selecteer de accumonitor in het GX-apparaat

Deze stap is uitsluitend vereist als meerdere accumonitor-apparaten aangesloten zijn op het GX-apparaat.

Zorg er in dergelijke gevallen voor dat de MultiPlus/Quattro geselecteerd wordt als de actieve accumonitor:

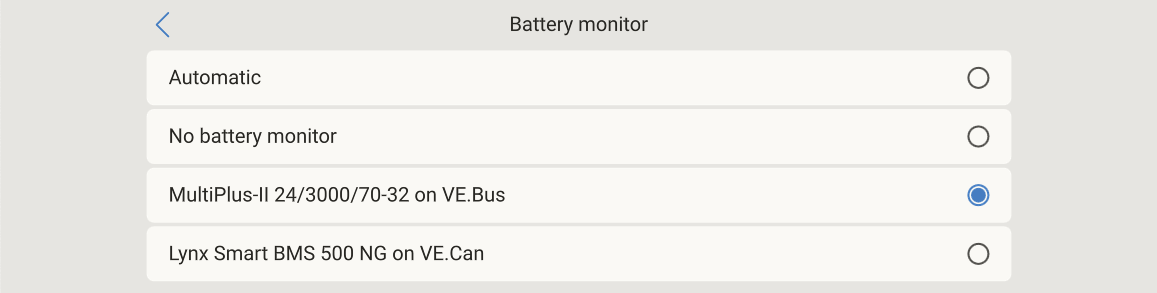

  • Ga naar instellingen → Systeemopstelling → accumonitor en schakel de optie in op de MultiPlus/Quattro


8.3. Voeden van de VE.Bus BMS NG zonder een aangesloten Multi

In situaties waar de VE.Bus BMS NG operationeel moet zijn zonder een aangesloten Multi kan het onafhankelijk gevoed worden.

Stap-voor-stap

  1. Sluit een DC-voeding aan tussen:

    • Pin 3 (GND) van ofwel RJ45-contactdoos op de VE.Bus BMS NG — de contactdozen zijn intern verbonden, dus is het gebruik van één voldoende — en

    • +accuklem op de Phoenix 6-pin connector.

  2. Zorg voor correcte polariteit en voedingsspanning in overeenstemming met Technische specificaties VE.Bus BMS NG.

  3. Wanneer aangedreven start de VE.Bus BMS NG en accugegevens worden beschikbaar via VictronConnect.

BMS_Without_Multi.svg

8.4. Afmetingen behuizing VE.Bus BMS NG

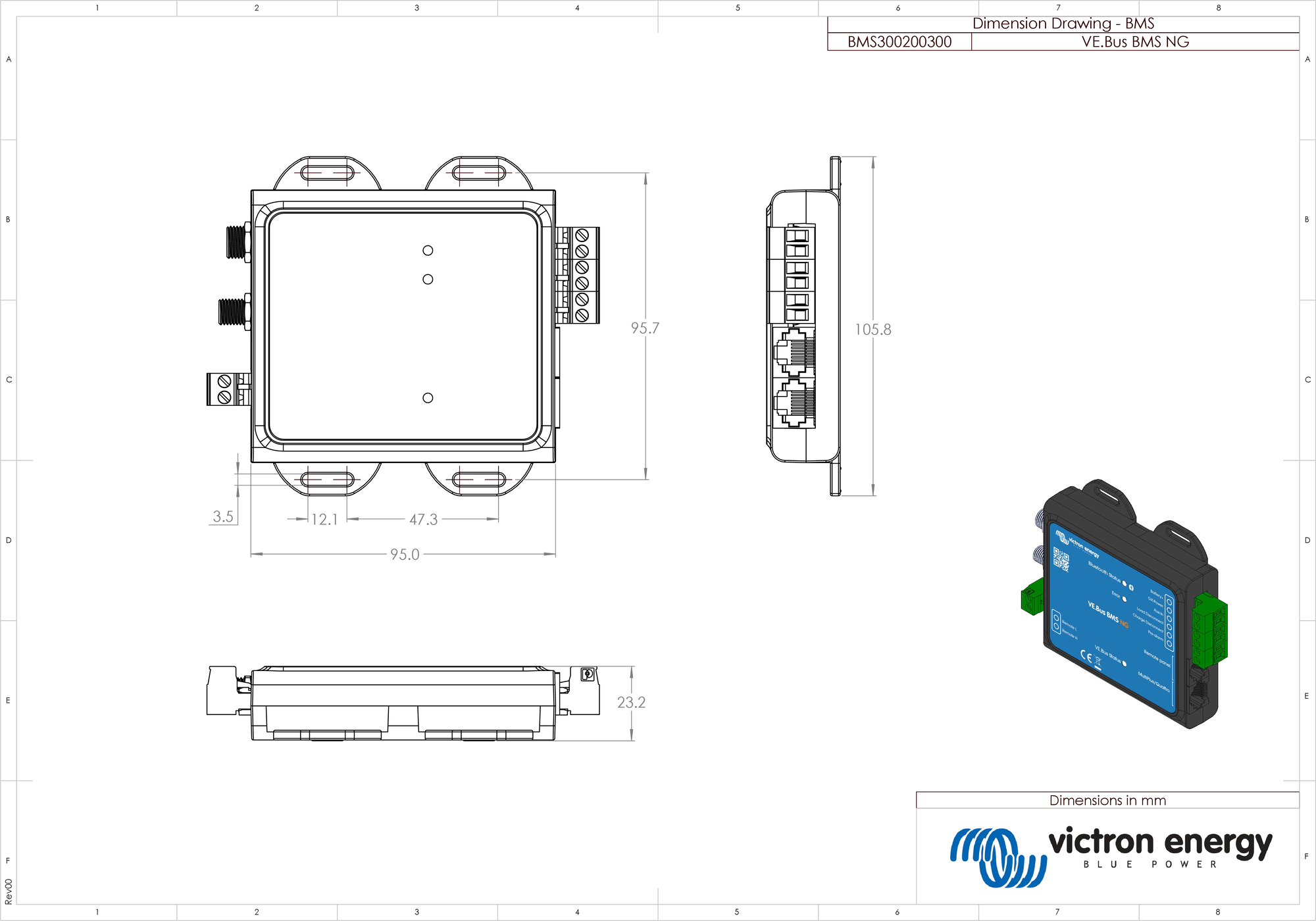

DimensionDrawing_VE_bus_BMS_NG-rev00.pdf
