VE.Bus BMS NG

8. Apéndice

8.1. Apéndice A

  1. Cargas que pueden controlarse directamente con la salida de desconexión de cargas del VE.Bus BMS NG:

    • Inversores:

      Todos los inversores VE.Direct y Smart. Conecte la salida de desconexión de cargas del BMS al terminal H del conector de dos polos del inversor.

    • Convertidores CC-CC:

      Todos los convertidores CC-CC tipo Tr con conector on/off remoto, el Orion 12/24-20 y el Orion XS. Conecte la salida de desconexión de cargas del BMS al terminal del lado derecho del conector de dos polos.

    • BatteryProtect y Smart BatteryProtect:

      Conecte la salida de desconexión de la carga (LOAD) del BMS al terminal 2.1 (terminal de la parte derecha) para el BatteryProtect y el pin H del conector de dos polos para el Smart BatteryProtect.

    • Carga Cyrix-Li:

      Conecte la salida de desconexión de cargas del BMS a la entrada de control del Cyrix.

  2. Cargas para las que se necesita un cable inversor on/off remoto (referencia del artículo ASS030550100 o -120):

    • Inversores VE.Bus y VE.Bus Inverter Compact de 1200 VA o más.

  3. Controladores de carga solar que pueden controlarse directamente con la salida de desconexión del cargador (CHARGER):

    • BlueSolar MPPT 150/70 y 150/80 CAN-bus:

      Conecte la salida de desconexión del cargador (CHARGER) del BMS al terminal del lado izquierdo del conector de dos polos (B+).

    • SmartSolar MPPT 150/45 y superiores, 250/60 y superiores

      Conecte la salida de desconexión del cargador del BMS al terminal del lado derecho(indicado como +) o al terminal del lado izquierdo (indicado como H) del conector de dos polos.

  4. Controladores de carga solar para los que se necesita un cable on/off remoto no inversor VE.Direct (referencia del artículo ASS030550320):

    • Modelos BlueSolar MPPT, excepto BlueSolar MPPT 150/70 y 150/80 CAN-bus

    • SmartSolar MPPT hasta 150/35

  5. Cargadores de baterías:

    • Cargadores Smart IP43:

      Conecte la salida de desconexión de cargas del BMS al terminal H del conector de dos polos.

    • Otros cargadores de baterías:

      Use un Cyrix-Li-Charge.

8.2. Visualización del estado de carga del VE.Bus BMS NG en un dispositivo GX

A diferencia del VE.Bus BMS V2, el VE.Bus BMS NG transmite el estado de carga por la red VE.Bus. Esta guía explica cómo habilitar y mostrar el estado de carga en un dispositivo GX.

Aviso

Al habilitar esta opción, solo se añade el estado de carga. No se envía ningún otro parámetro del BMS al dispositivo GX.

Habilite el “Monitor de baterías” en el MultiPlus/Quattro

Para enviar el estado de carga al dispositivo GX, debe habilitar el ajuste del Monitor de baterías en el MultiPlus/Quattro. Esto puede hacerse a través de Remote VEConfigure o VictronConnect.

Con Remote VEConfigure

  1. Descargue el archivo Remote VEConfigure del dispositivo

  2. Abra el archivo en VEConfigure

  3. En la pestaña General, pulse Monitor de baterías

    Aviso

    “Capacidad de la batería” y “Eficiencia de carga” no son relevantes en este caso, ya que el VE.Bus BMS NG gestiona estos parámetros.

  4. Pulse Archivo → Salir y confirme guardando los cambios

  5. Pulse “Sí”.

  6. Vuelva a cargar el archivo actualizado en el MultiPlus/Quattro con Remote VEConfigure


Con VictronConnect

  1. Conecte una interfaz MK3-USB entre el MultiPlus/Quattro y el dispositivo que tenga VictronConnect (PC o Android). Véase la documentación de la interfaz MK3-USB.

  2. Abra VictronConnect.

  3. Seleccione el MultiPlus/Quattro en Mis dispositivos

  4. Vaya a Configuración → General

  5. Habilite la opción de Monitor de baterías

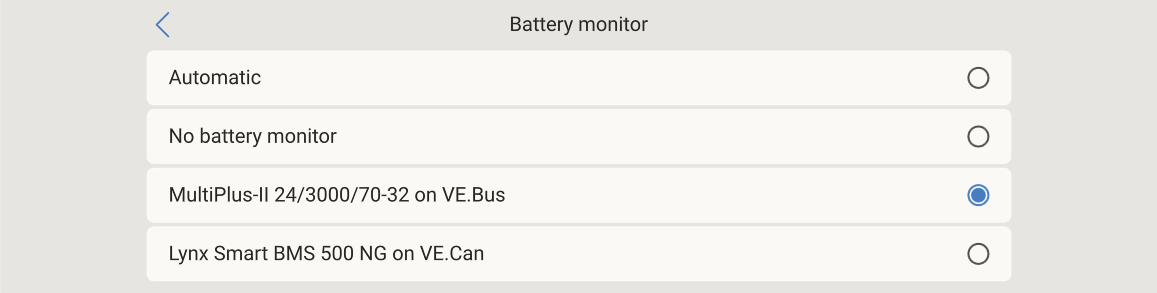

Seleccione el monitor de baterías en el dispositivo GX

Este paso solo es necesario si hay varios dispositivos de monitorización de baterías conectados al dispositivo GX.

En esos casos, asegúrese de que se selecciona el MultiPlus/Quattro como monitor de baterías activo.

  • Vaya a Configuración → Configuración del sistema → Monitor de baterías y habilite la opción en el MultiPlus/Quattro

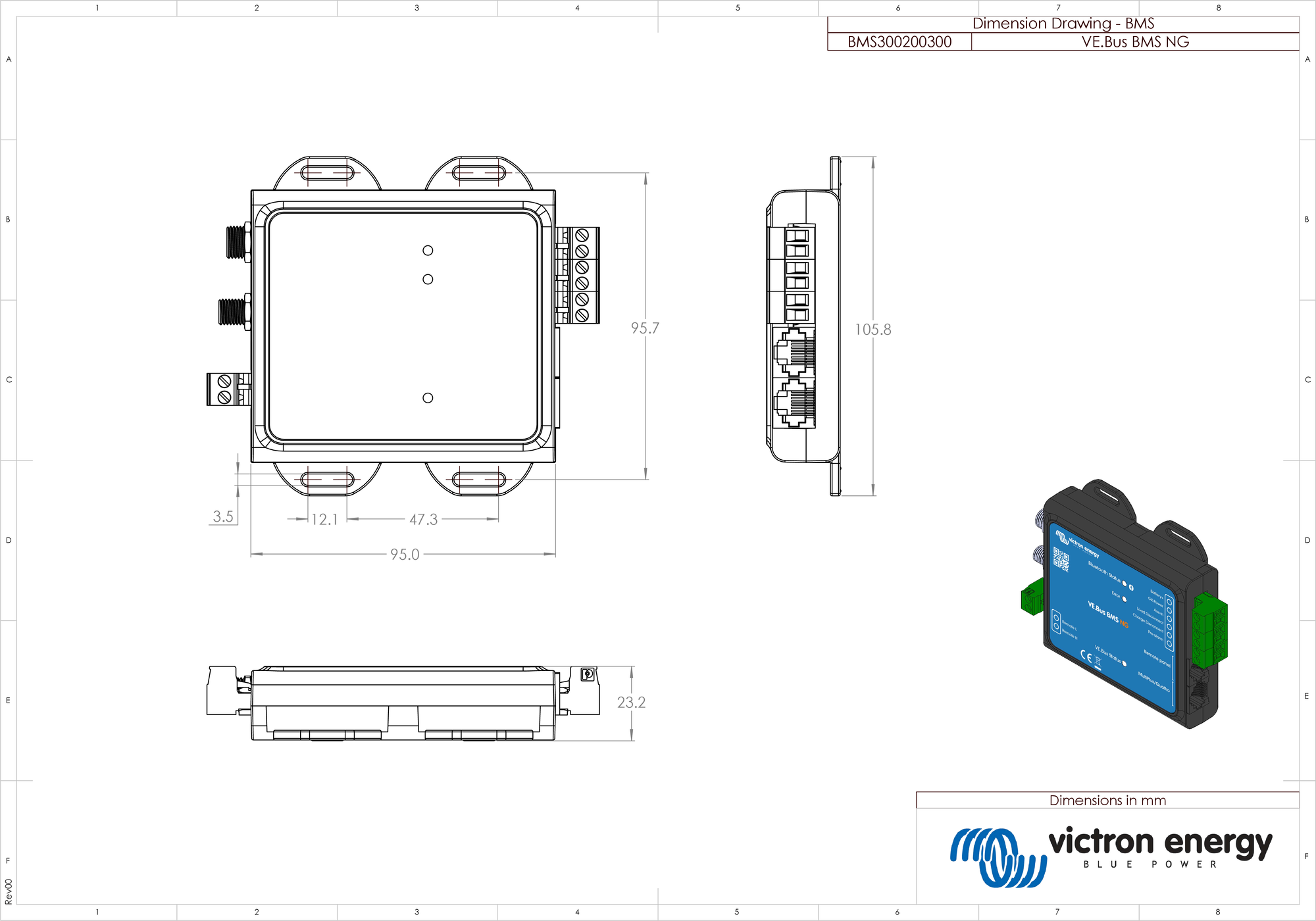

8.3. Dimensiones de la carcasa del VE.Bus BMS NG

DimensionDrawing_VE_bus_BMS_NG-rev00.pdf
